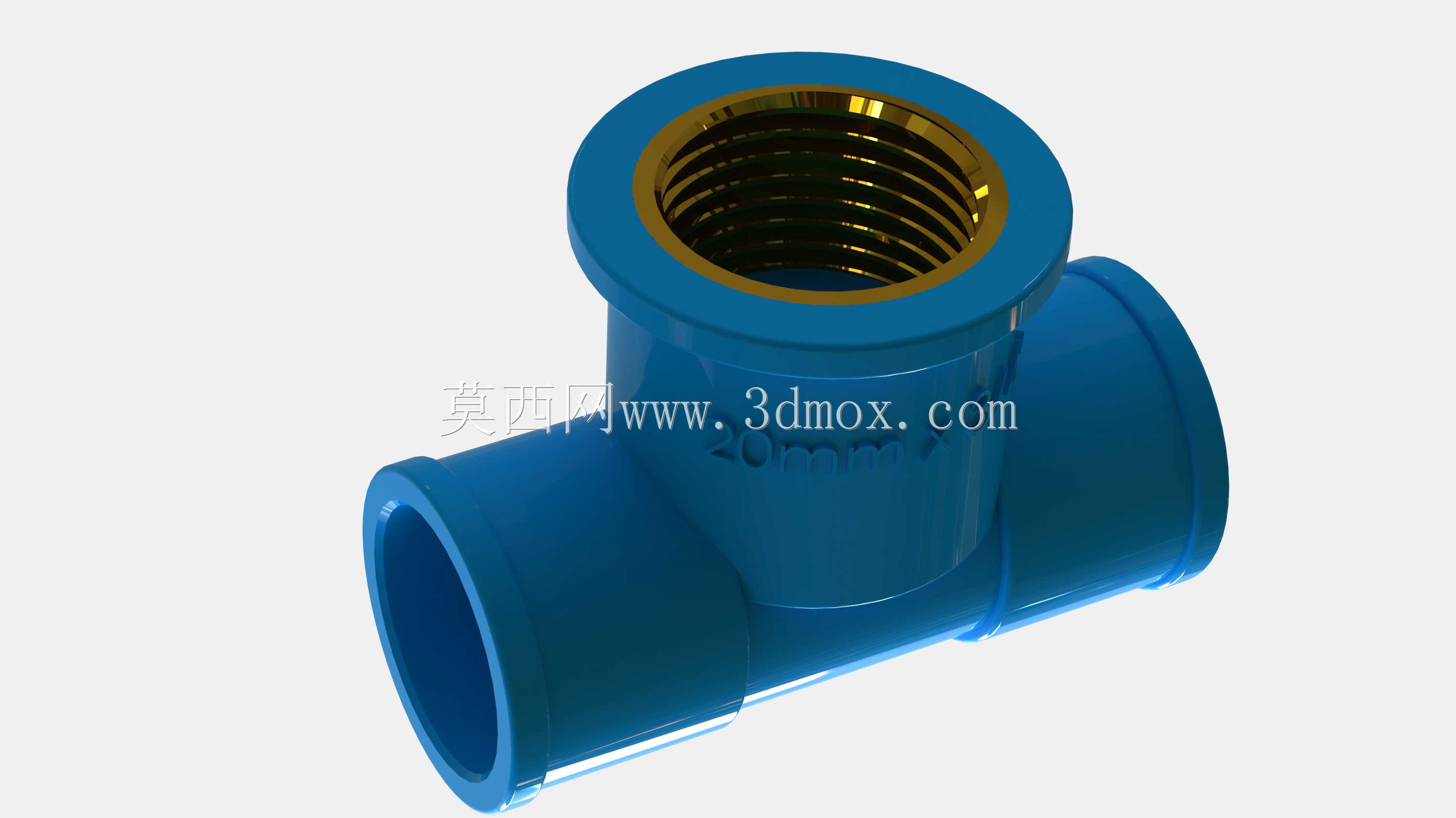

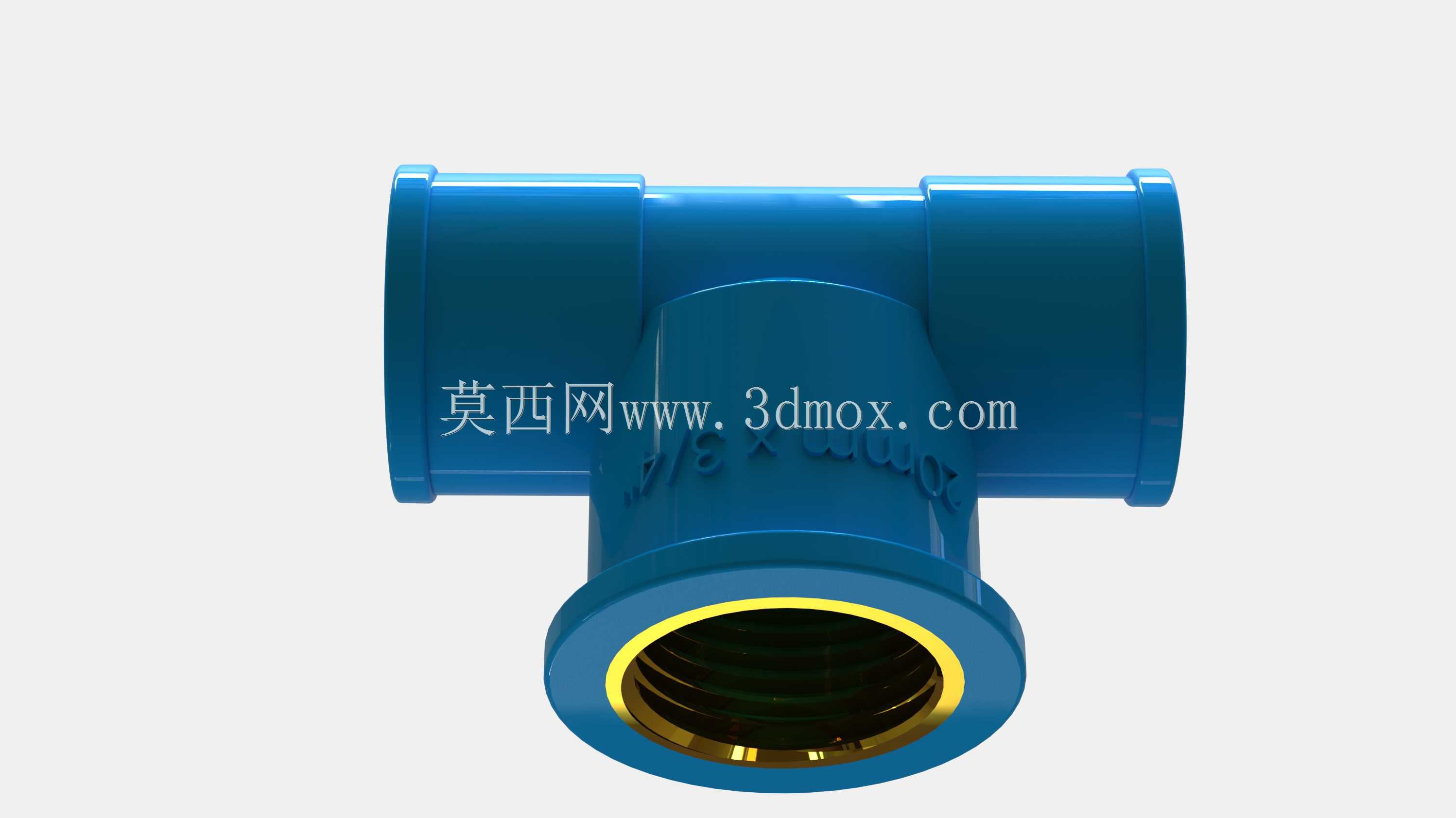

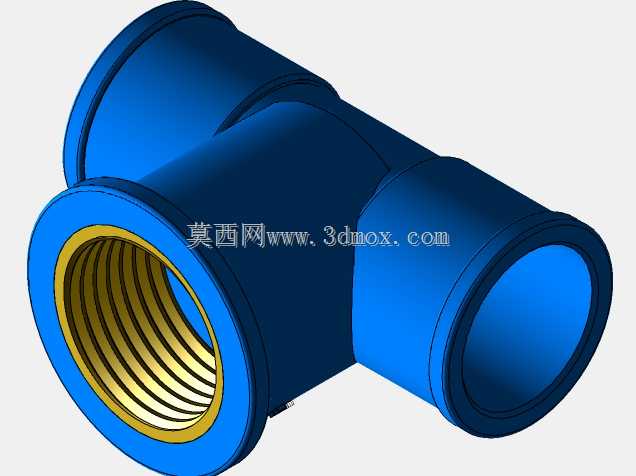

T型内螺纹铜芯PPR三通管件结构

日常民用给排水、家装冷热水管路布设、小型工业循环水支路改造场景里，这类带内螺纹铜嵌件的T型三通是管路分流、合流的核心连接件，常用来实现PPR热熔管路与带外螺纹的阀门、水表、用水终端的过渡衔接，不用额外加装转换接头就能完成不同连接形式管路的拼接，减少管路接点数量的同时也降低了接点渗漏的概率。从结构设计来看，主体采用PPR材质注塑成型，三个接口中垂直方向的接口内嵌带标准管螺纹的铜质衬套，铜衬套外壁做了多道环形防滑槽与倒刺结构，注塑成型时PPR材料会完全填充进槽体结构，避免后期使用过程中铜衬套受温度变化、管路扭力作用出现松脱、转位的问题；另外两个同轴向的接口为标准PPR热熔承插结构，承插深度做了明确的限位台阶，施工时热熔插入到台阶位置即可保证连接强度，不会出现插入过深导致管路通径缩径、或是插入深度不足导致连接强度不够的问题。外形尺寸上，两个热熔接口适配外径20mm的PPR管材，内螺纹接口为3/4英寸标准管螺纹，安装时需要预留的操作空间并不大，横向两个接口的同轴度公差控制在0.1mm以内，热熔连接后不会出现管材偏斜导致的管路应力集中问题；垂直方向的内螺纹端面做了平整的密封面，安装时搭配生料带或是橡胶密封垫就能实现可靠密封，不需要额外加工密封槽。建模过程中需要重点关注铜嵌件与PPR主体的配合公差，铜嵌件的外径要比PPR主体的嵌装槽尺寸小0.2-0.3mm，保证注塑时材料能充分包裹嵌件不会出现缝隙；内螺纹的牙型要严格遵循55度密封管螺纹的标准参数，牙顶、牙底的圆角不能省略，否则实际加工出来的零件会出现螺纹配合过紧或是滑牙的问题；另外PPR主体的外壁过渡圆角全部做了R2以上的圆弧处理，避免注塑冷却过程中出现应力集中导致的开裂问题，同时管路通水时也能减少水流在转角位置的阻力，降低管路运行的水流噪音。这类三通在实际选型时，要注意核对热熔端适配的管材外径与螺纹端的公称尺寸，避免出现管材规格不匹配、螺纹规格不符无法安装的问题，安装时内螺纹端的拧紧力矩要控制在合理范围，不能用管钳过度拧紧导致铜嵌件从PPR主体中脱出，热熔连接时要控制好热熔温度与加热时间，避免PPR材料过度熔融导致接口堵管。
