壁挂式集成加热换热管路站结构设计

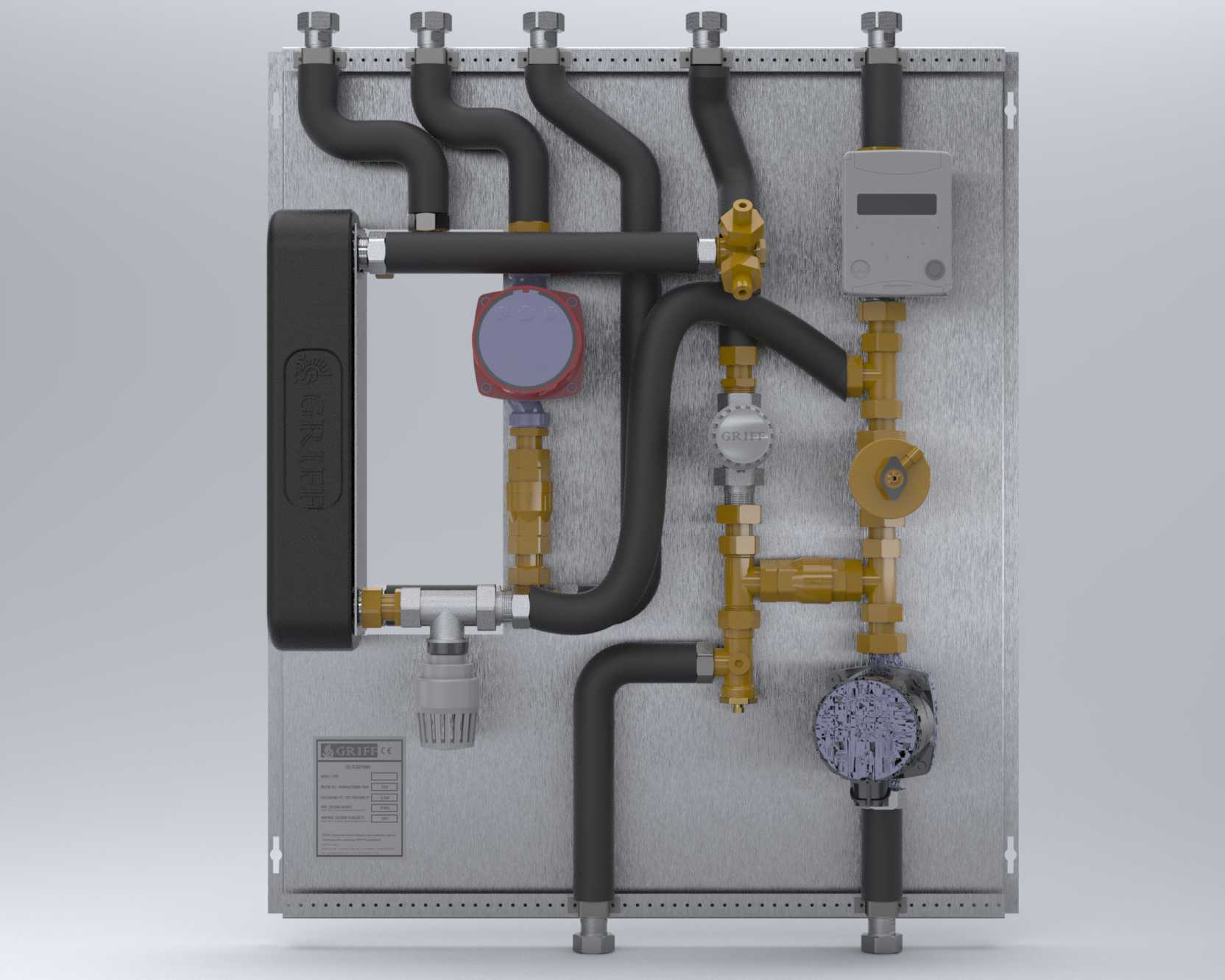

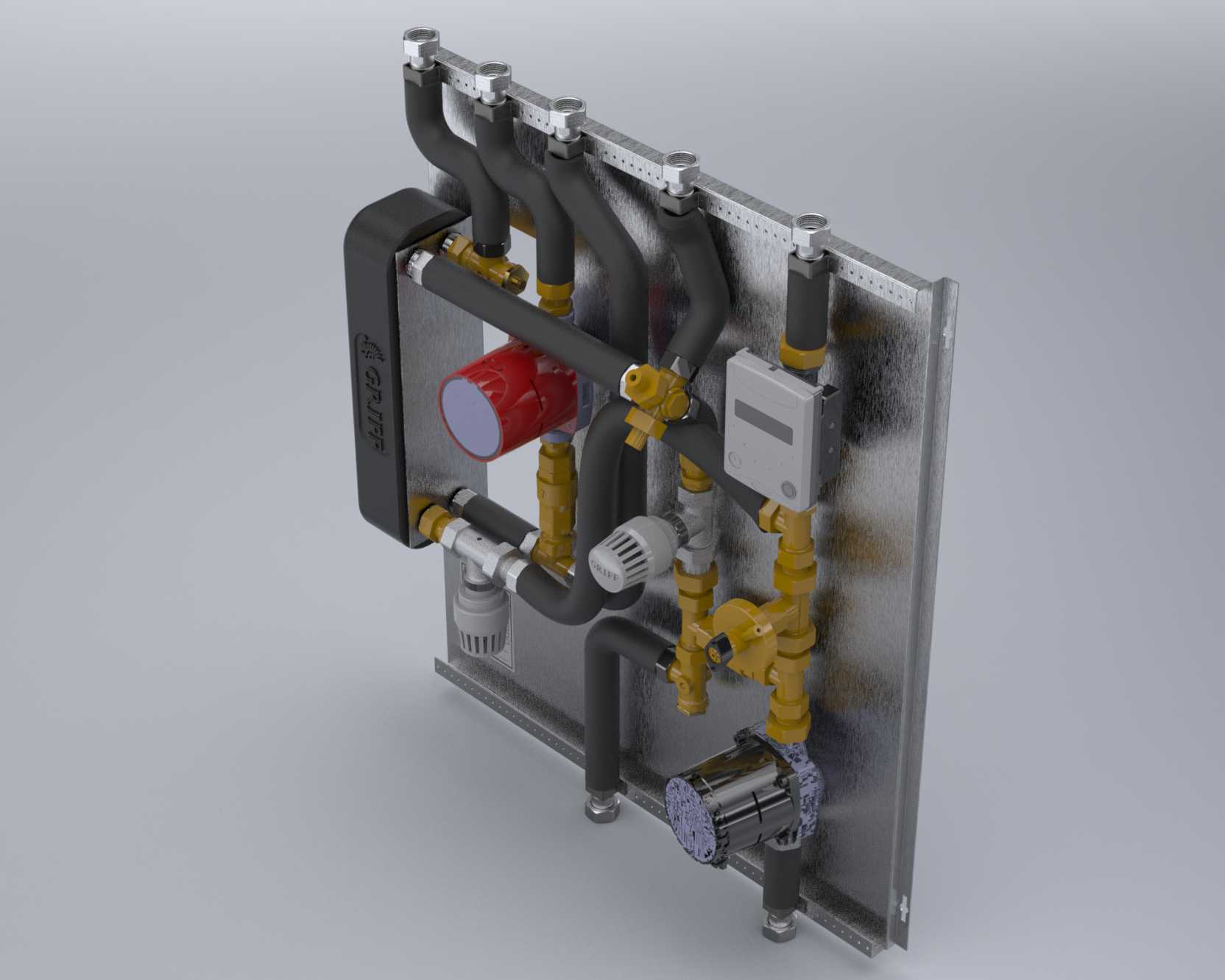

这套壁挂式集成加热管路站，主要面向小型商用供暖、分户式采暖换热、工艺流体恒温输送这类场景设计，核心作用是完成热媒的分流、压力调节、温度控制与循环输送，替代传统零散拼装的管路组件，减少现场安装的配管工作量与漏点风险。从结构设计逻辑来看，整体采用镀锌安装背板作为承载基体，所有管路、阀件、动力组件、控制模块全部集成在背板正面，安装时只需将背板固定在墙面预留点位，对接进出水主管道与供电线路即可投入使用，大幅压缩现场施工周期。管路布局上采用上下分层的排布逻辑，上部预留多组外螺纹接口作为供暖回路的出水端，每组接口都配套独立的截止阀与流量调节结构，可单独控制对应回路的通断与流量大小，适配不同长度、不同热负荷的供暖支路；下部设置循环动力单元与过滤组件，循环泵采用低噪音屏蔽式结构，进出口都配置软连接结构抵消运行振动，泵前安装Y型过滤结构拦截热媒中的杂质，避免阀件与泵体流道堵塞。阀件全部采用黄铜锻压材质，兼顾耐温耐压性能与加工成本，管路之间采用硬管折弯搭配少量活接连接，减少不必要的接头数量，降低渗漏概率；红色圆柱组件为膨胀罐，用于吸收热媒升温后的体积膨胀量，维持系统压力稳定，旁通的安全阀组件在系统超压时自动泄放，保障运行安全。控制模块集成在背板右侧区域，内置温度传感器与压力检测元件，可根据出水温度自动调节循环泵运行状态，外壳采用阻燃ABS材质，防护等级满足室内安装的防尘防溅要求。安装边界方面，整体背板采用挂装孔位设计，预留的安装孔距适配常规墙面膨胀螺栓固定规格，设备整体厚度控制在200mm以内，不会过多占用室内空间，进出水接口全部采用标准化管螺纹规格，可直接对接市面常见的供暖管道配件，无需额外加工转换接头。设计过程中充分考虑了日常维护的便利性，过滤组件的排污口、阀件的操作手柄都预留了足够的操作空间，日常检修无需拆解整体管路，即可完成滤网清洗、阀件更换等操作，降低后期运维成本。
