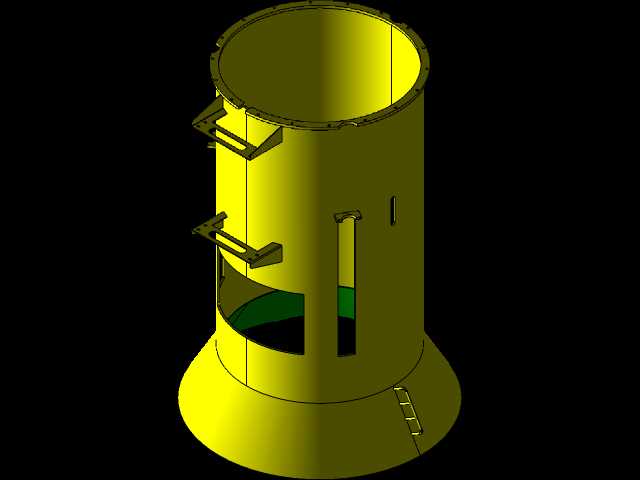

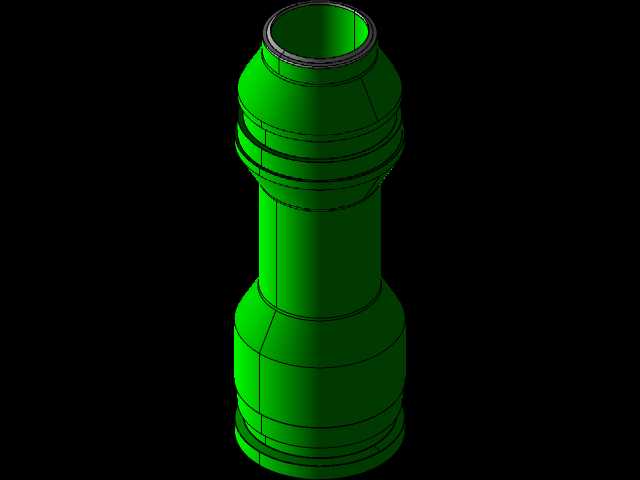

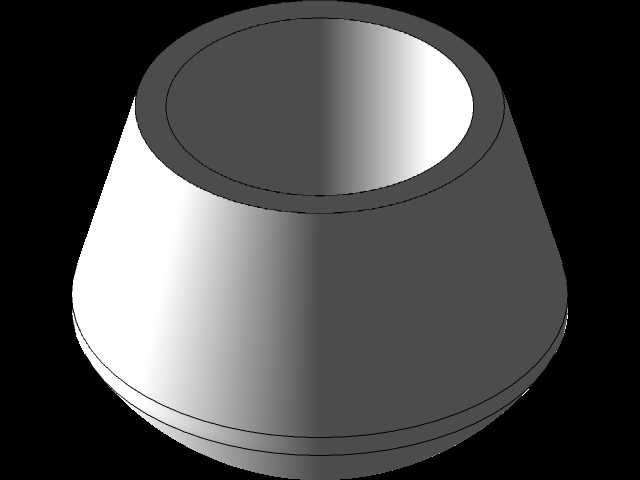

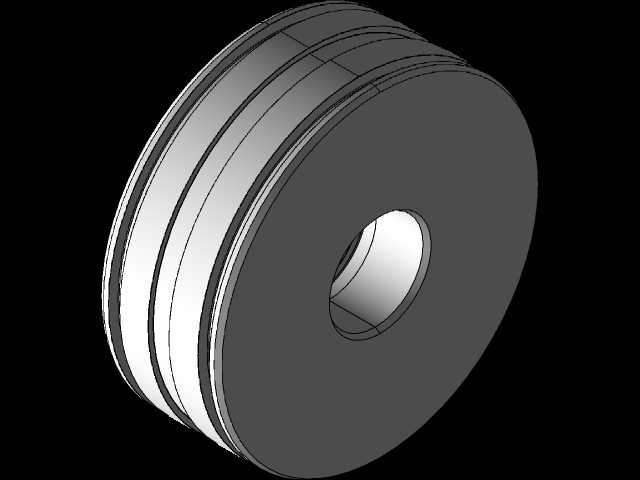

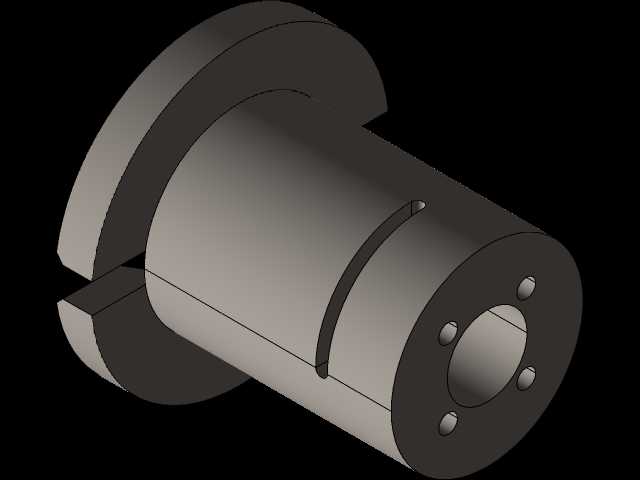

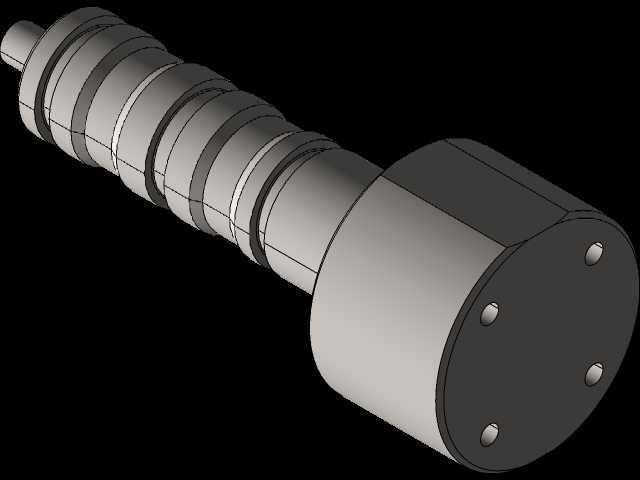

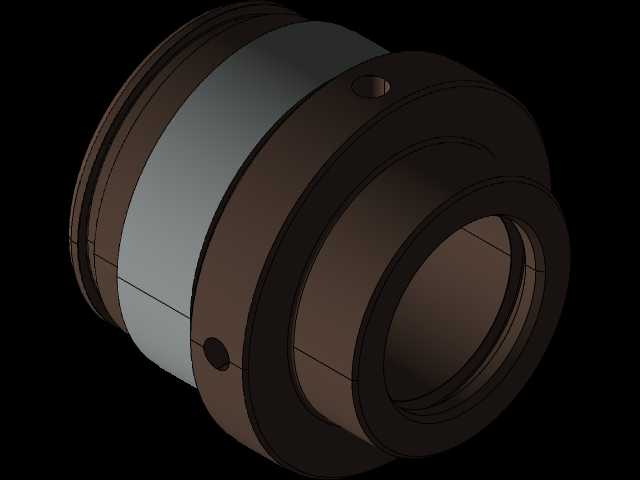

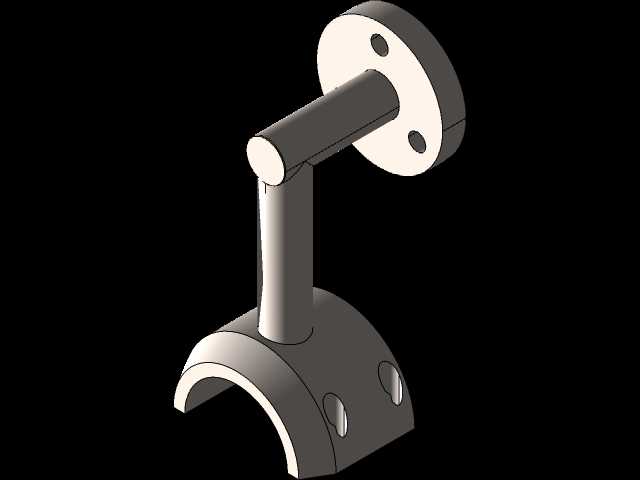

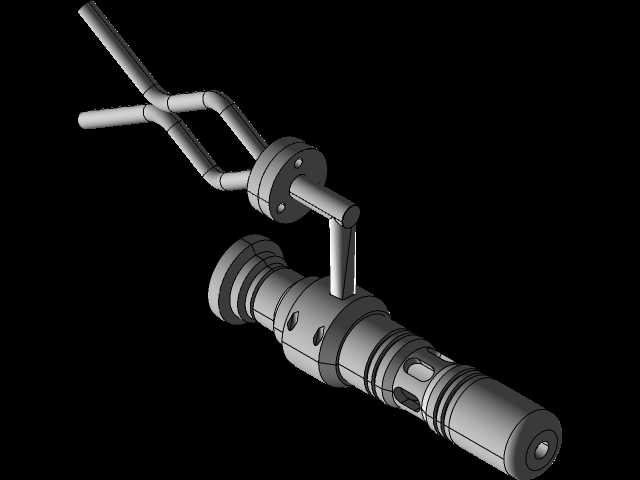

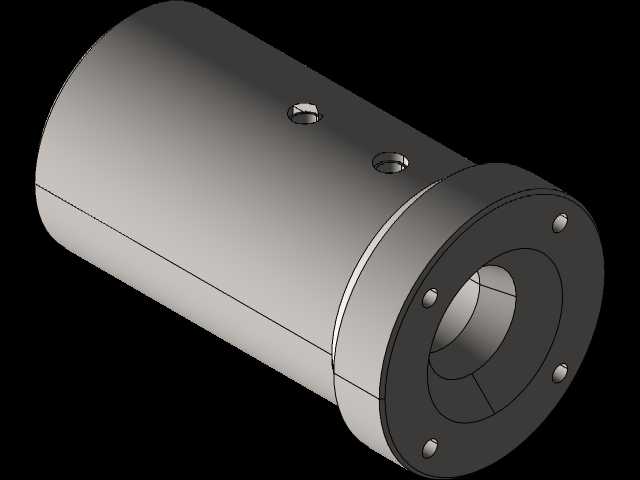

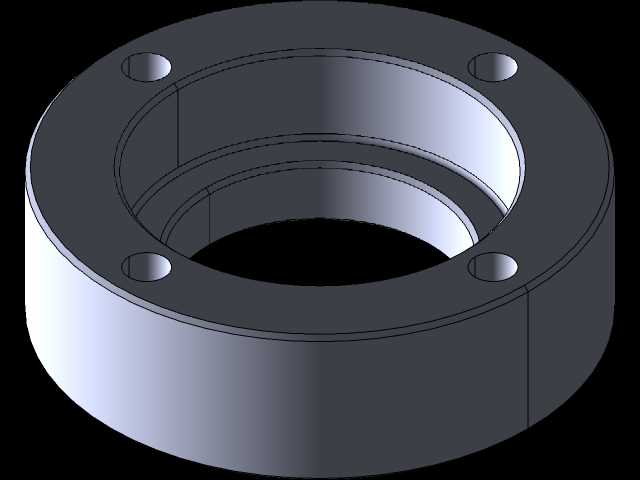

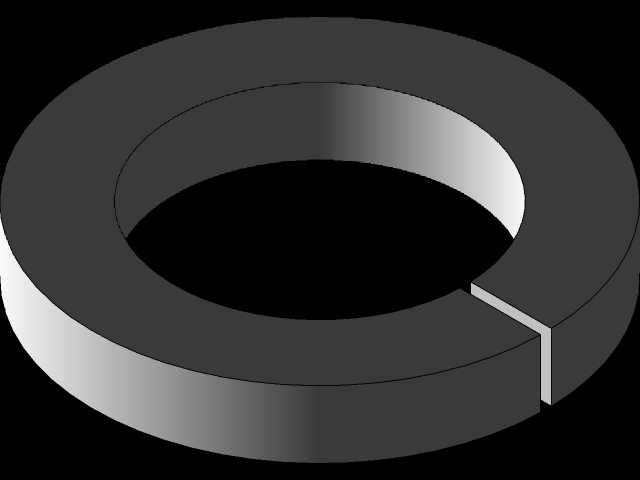

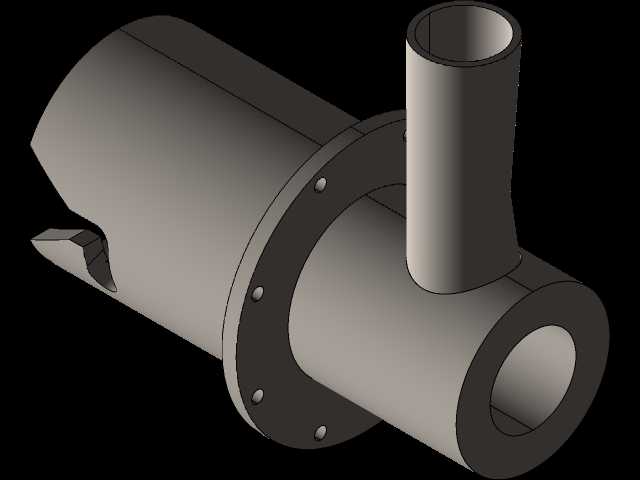

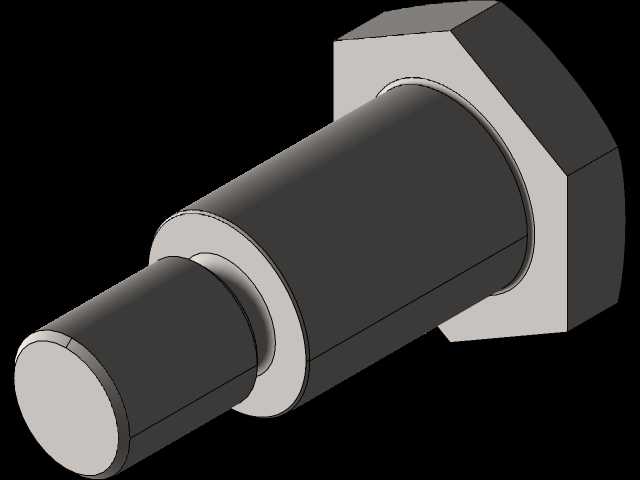

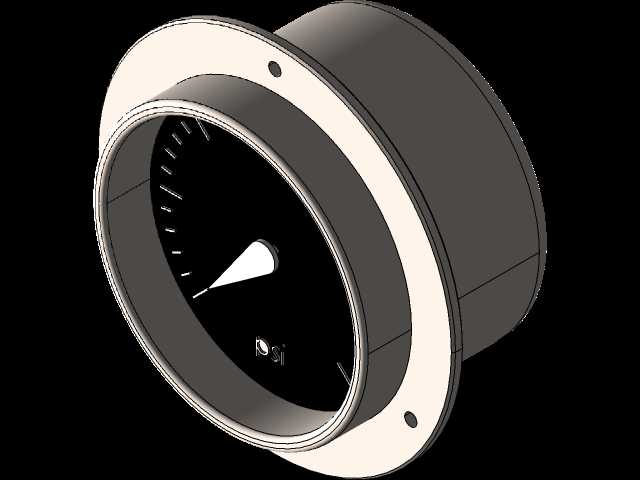

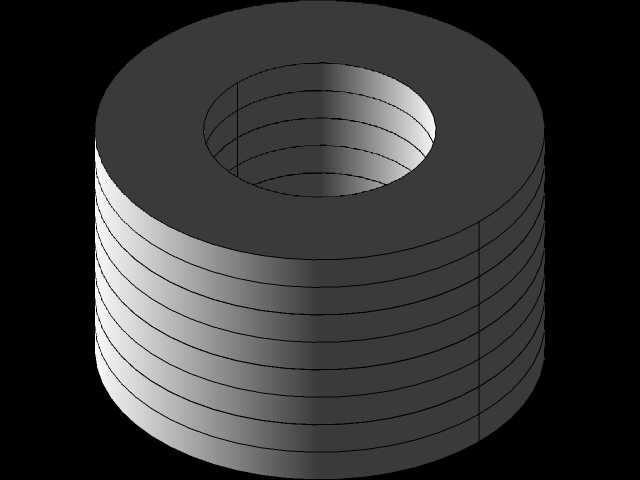

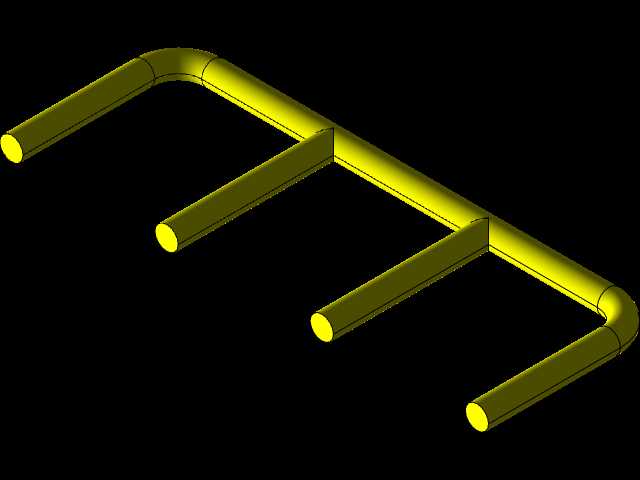

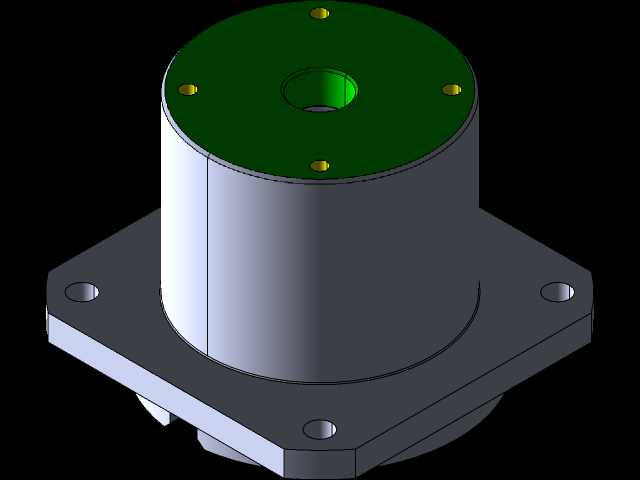

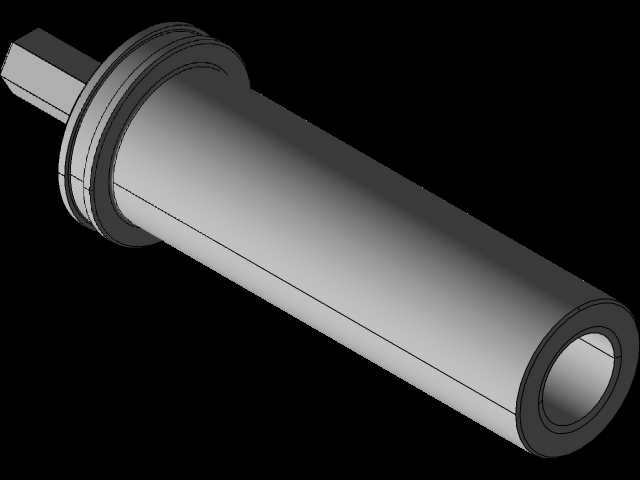

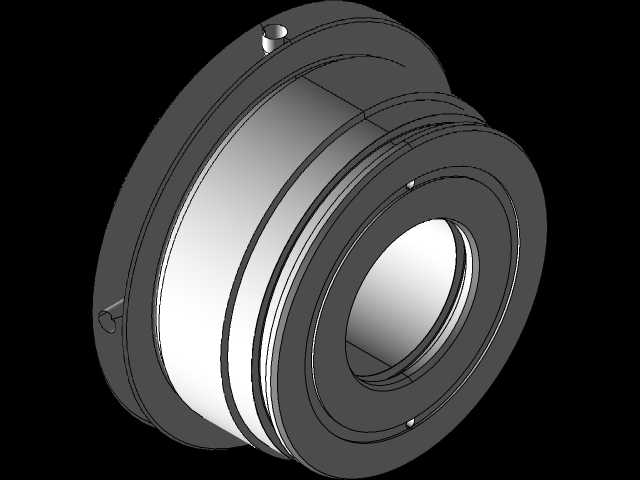

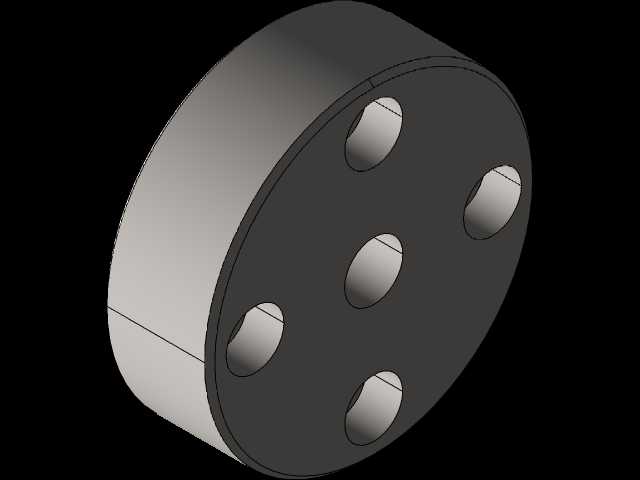

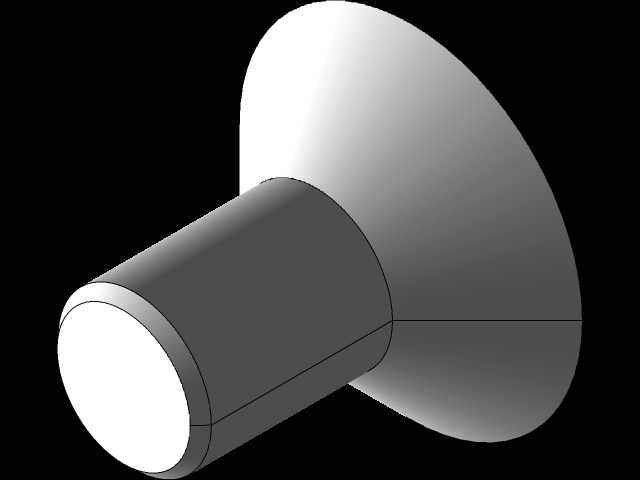

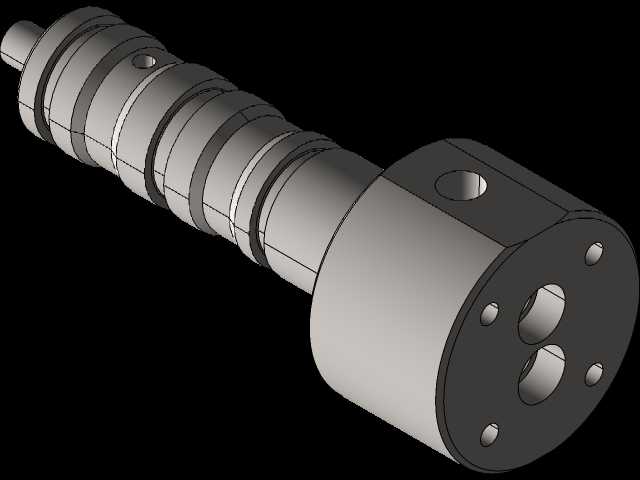

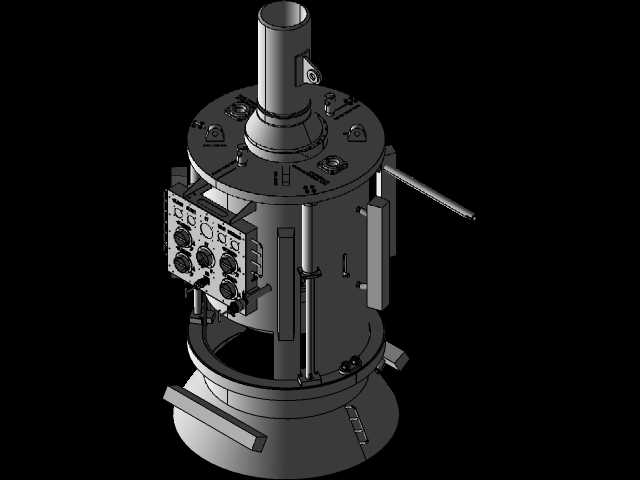

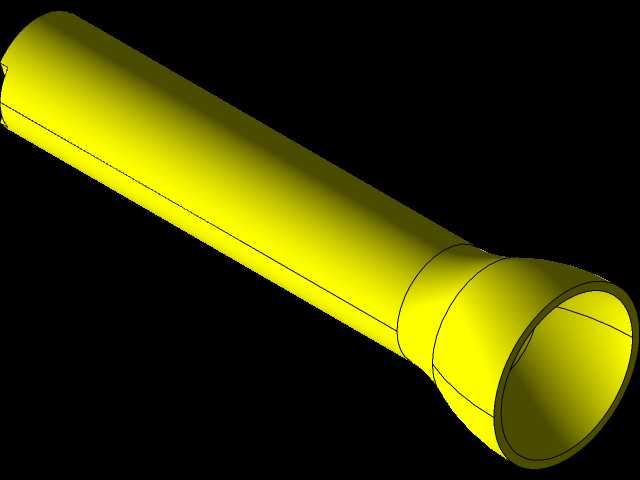

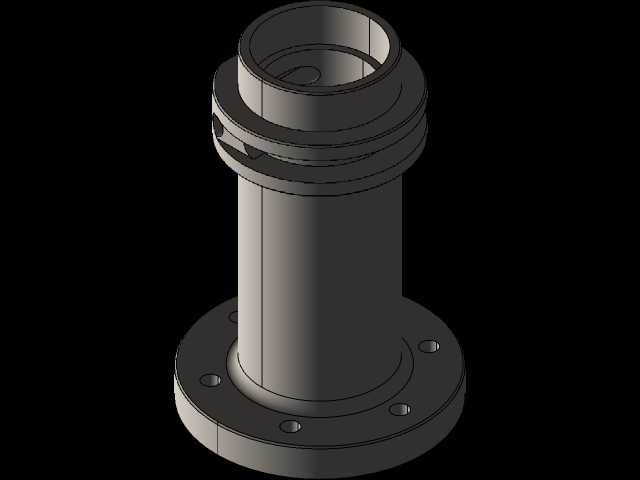

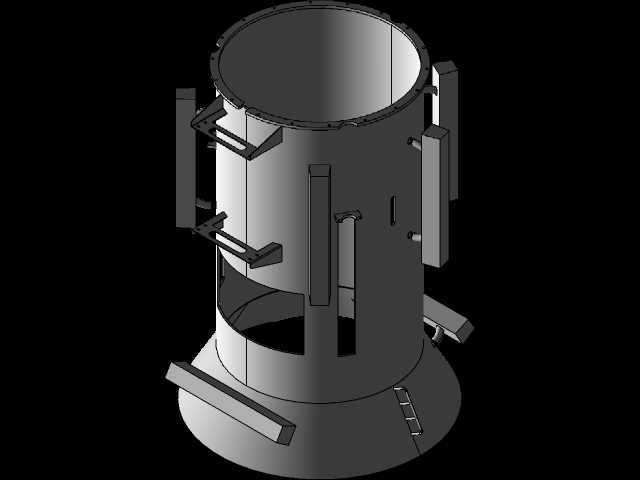

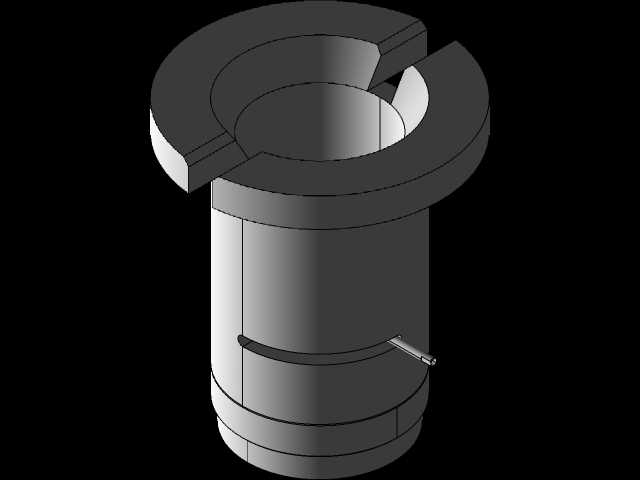

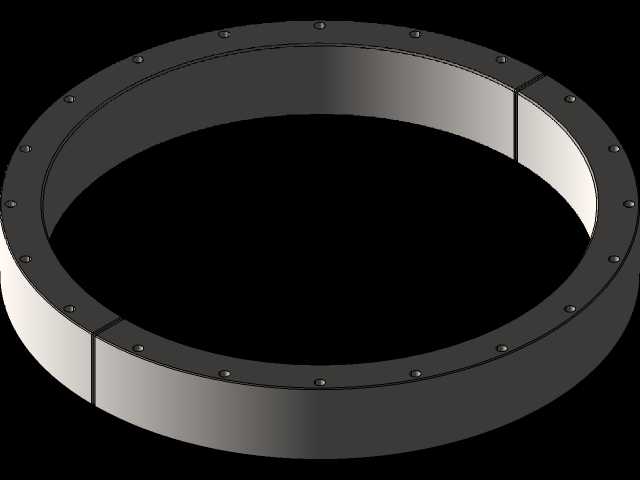

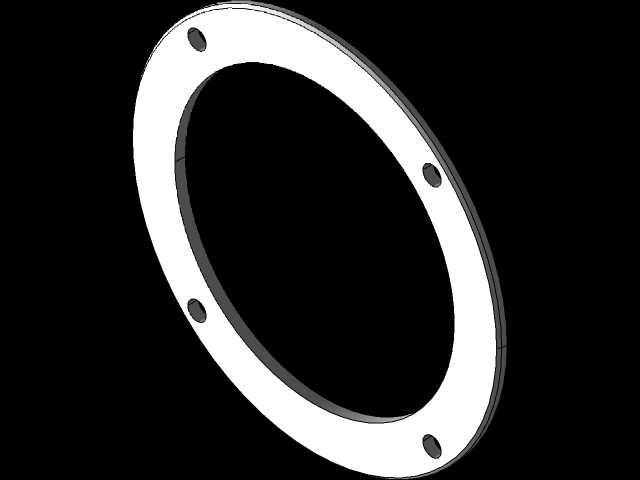

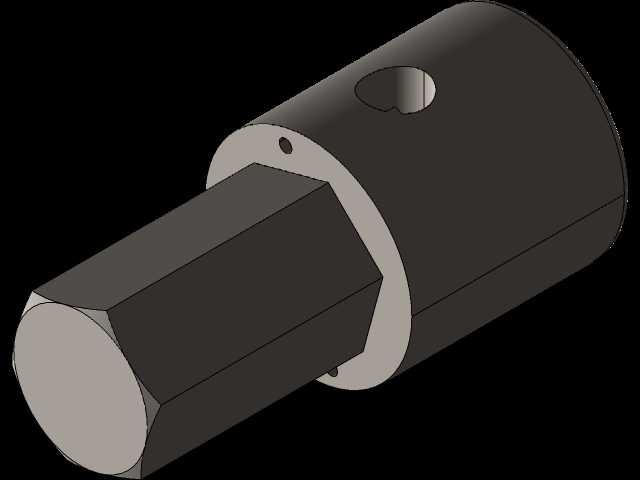

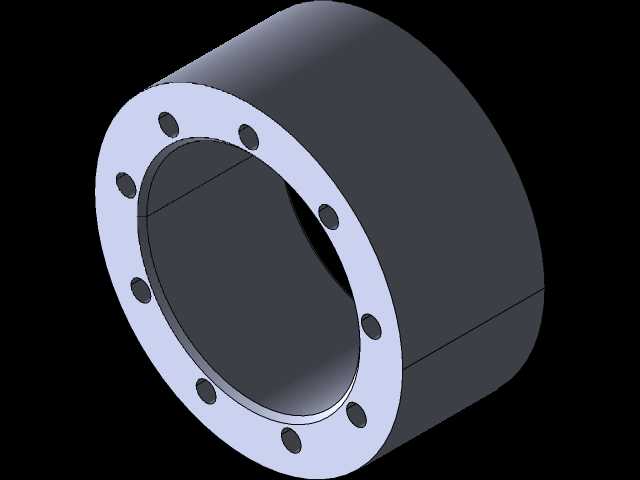

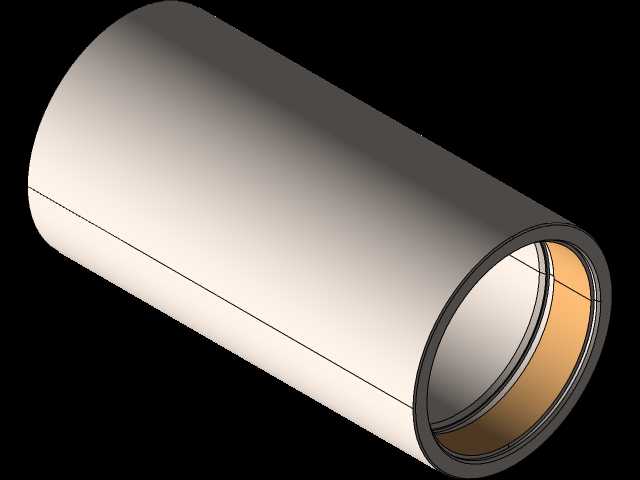

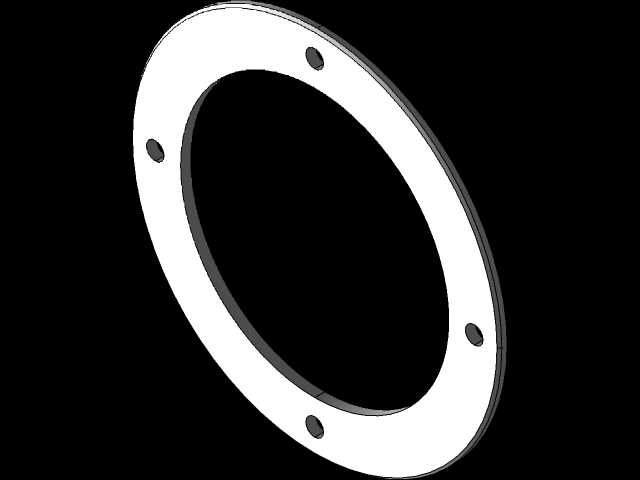

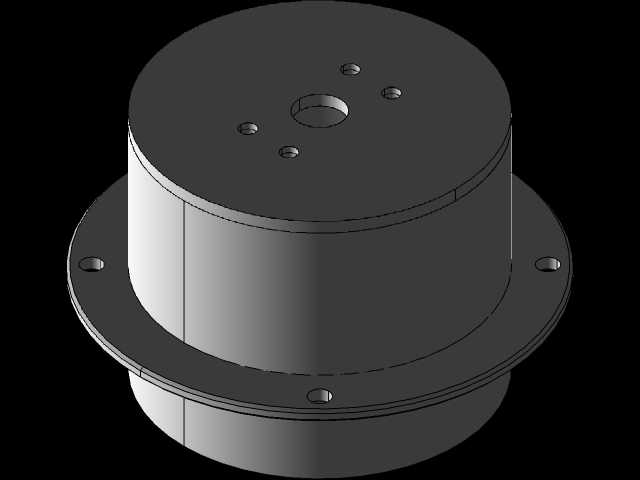

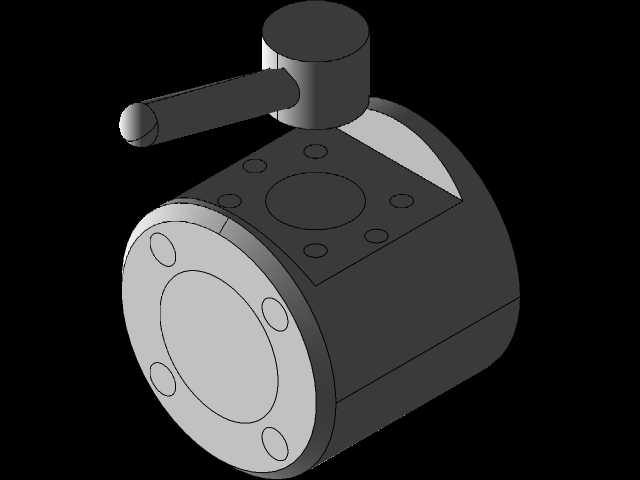

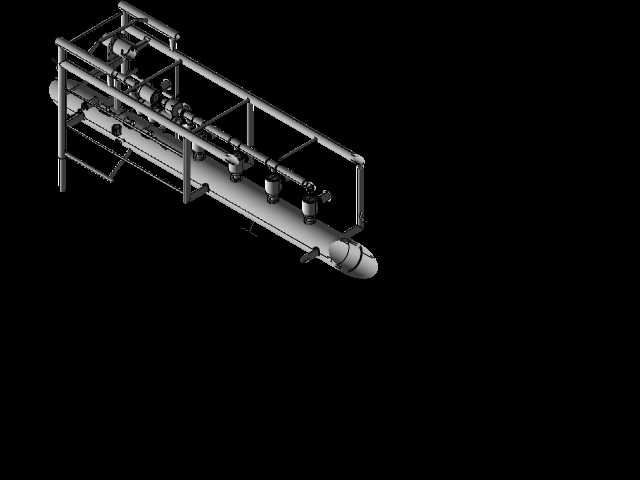

垂直安装5000psi等级PLR20清管器发射装置腔体

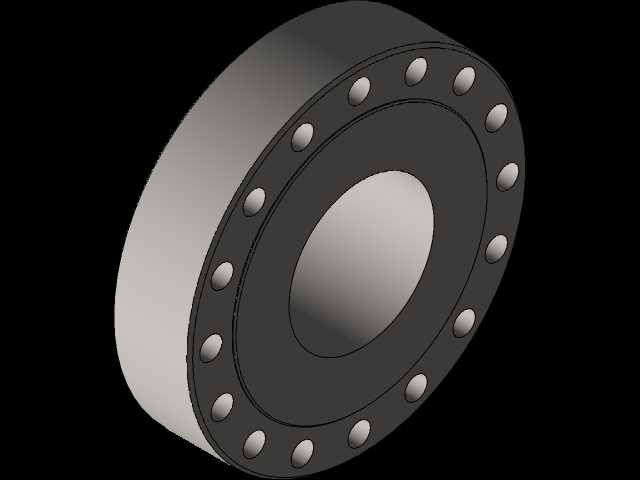

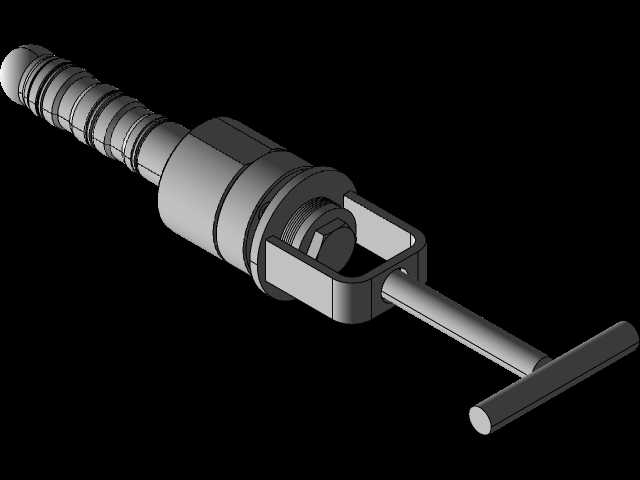

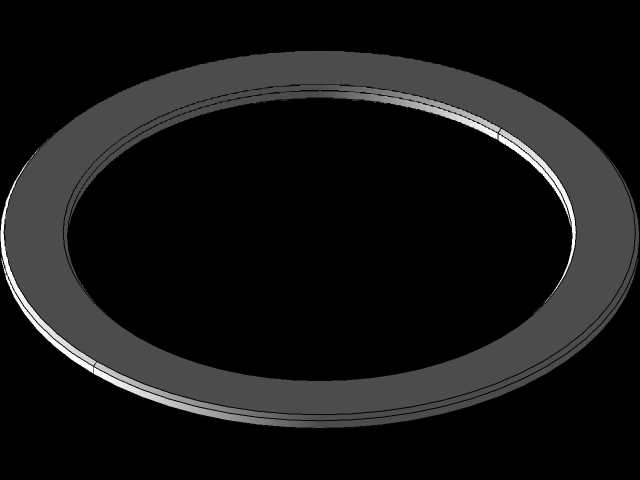

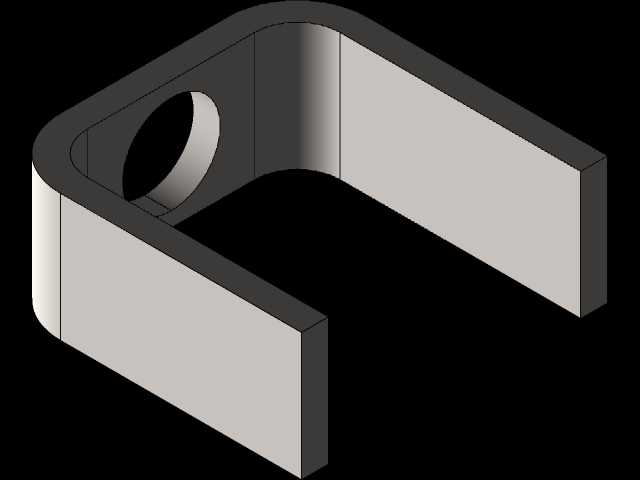

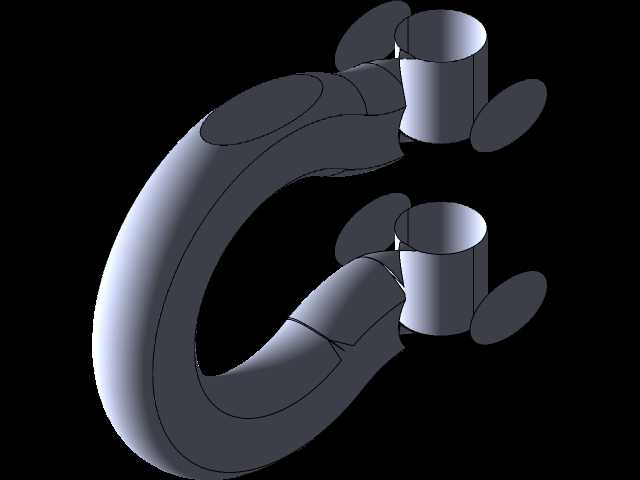

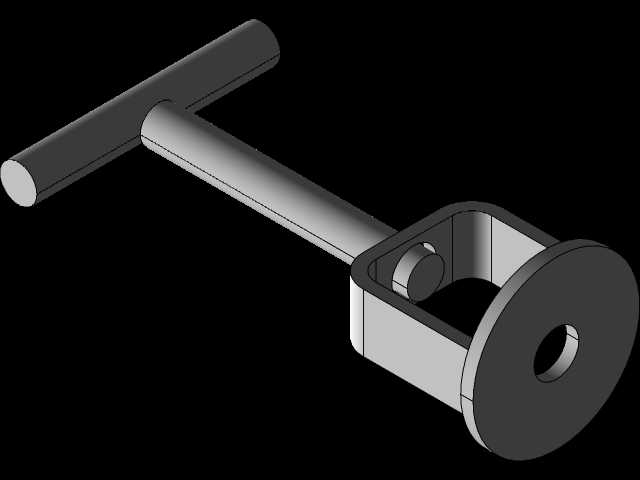

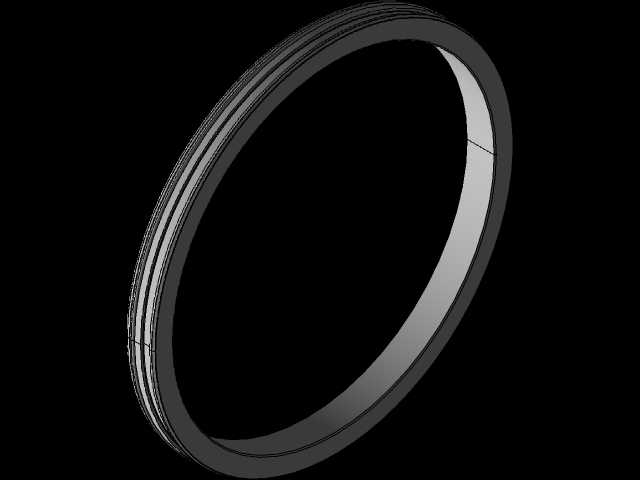

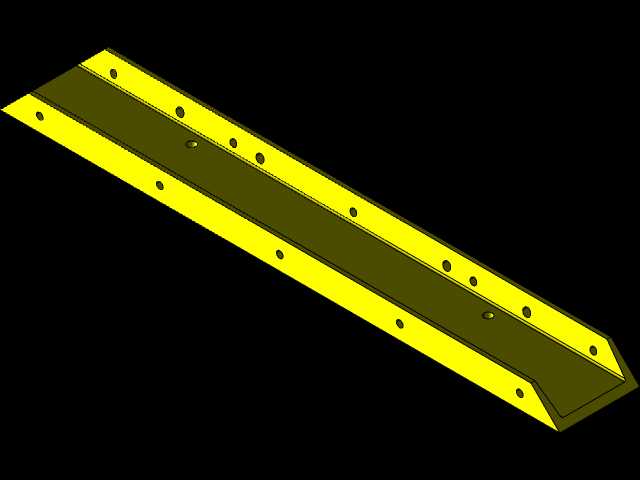

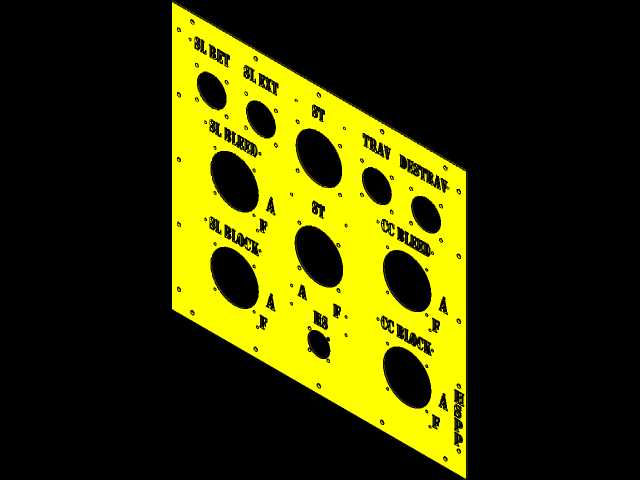

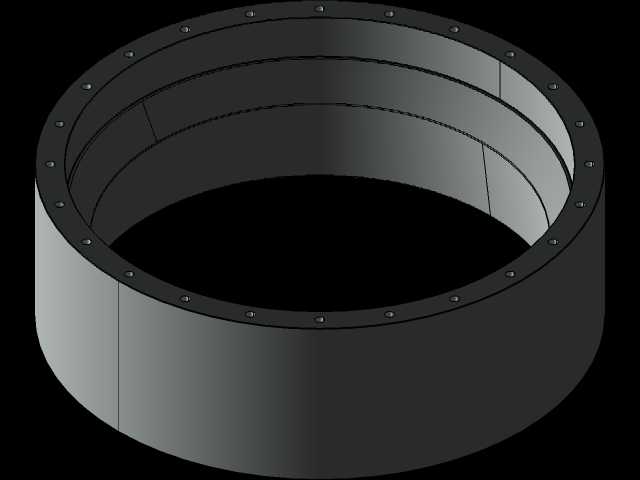

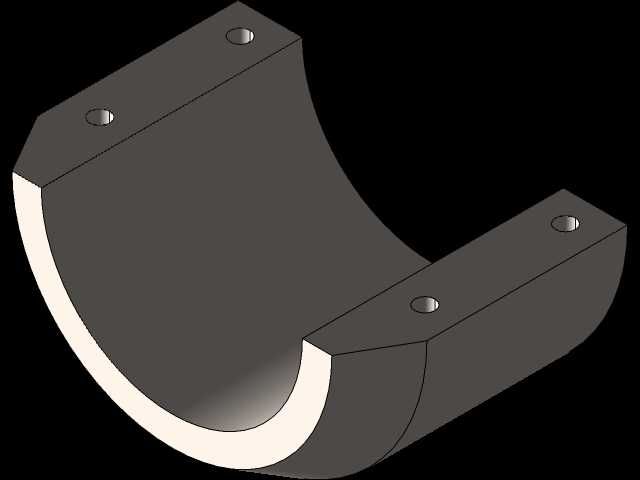

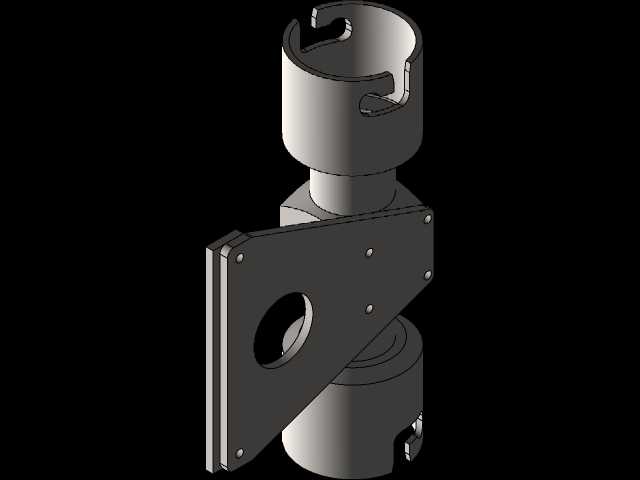

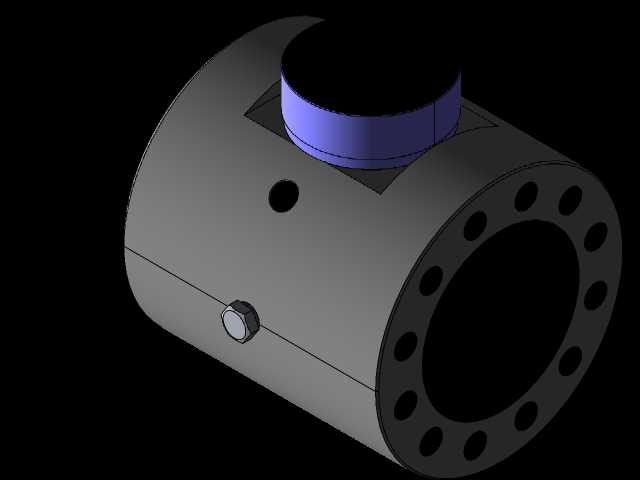

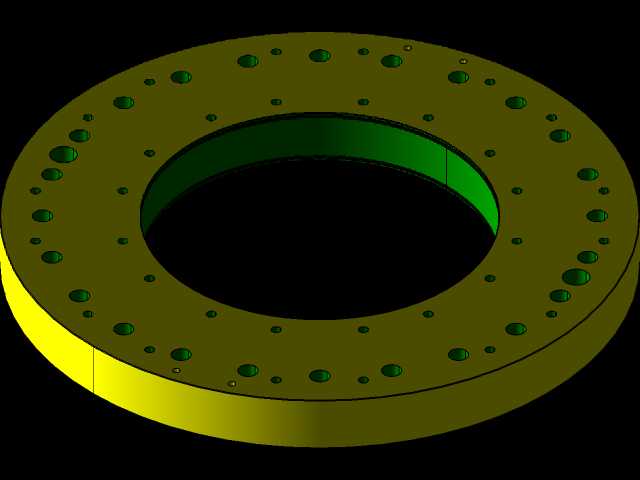

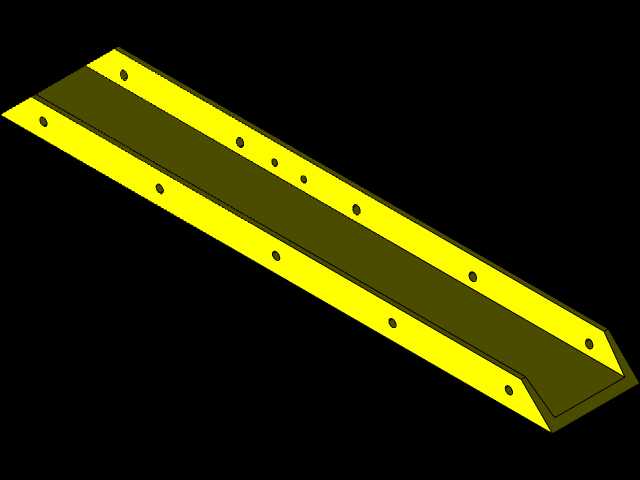

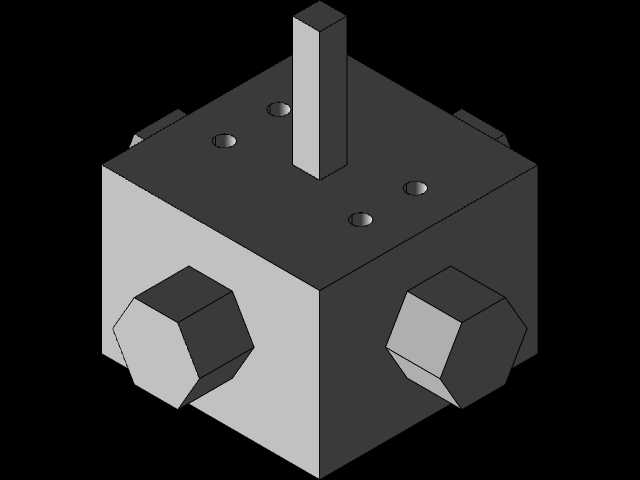

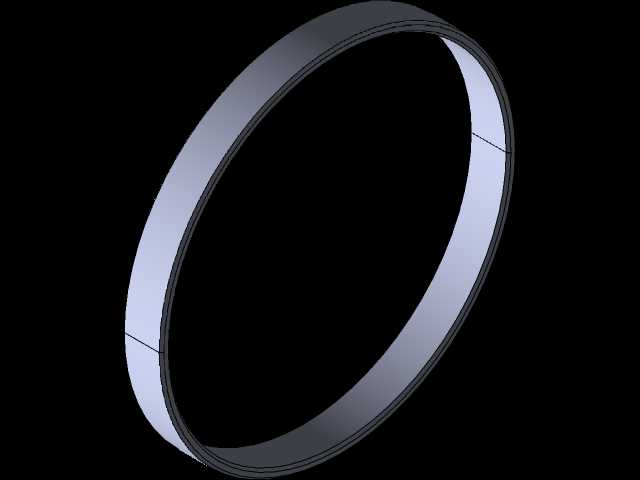

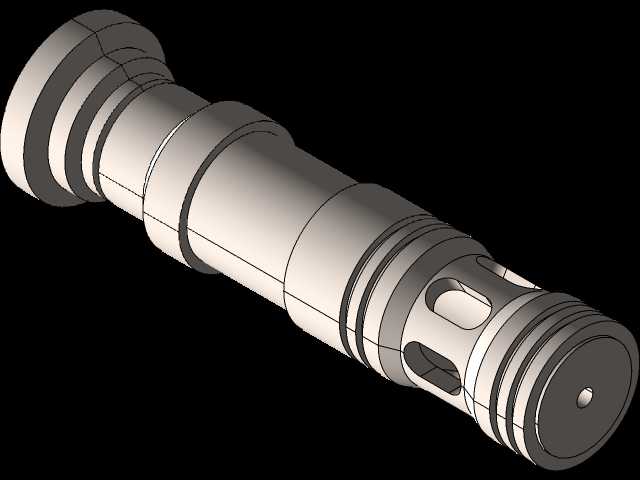

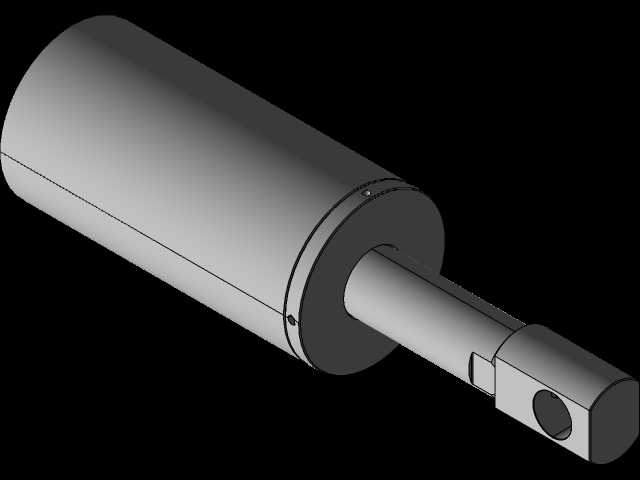

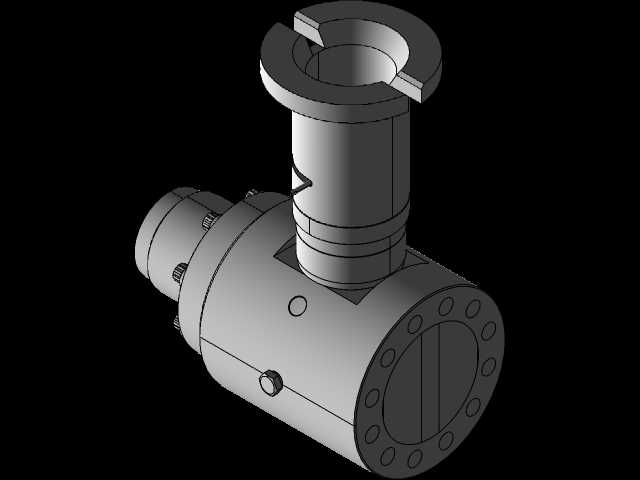

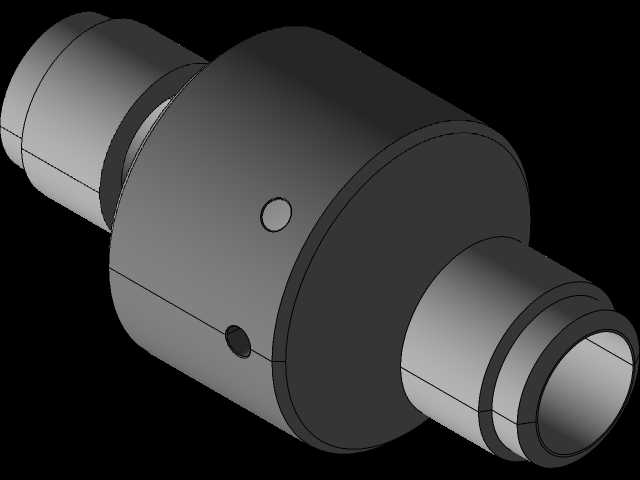

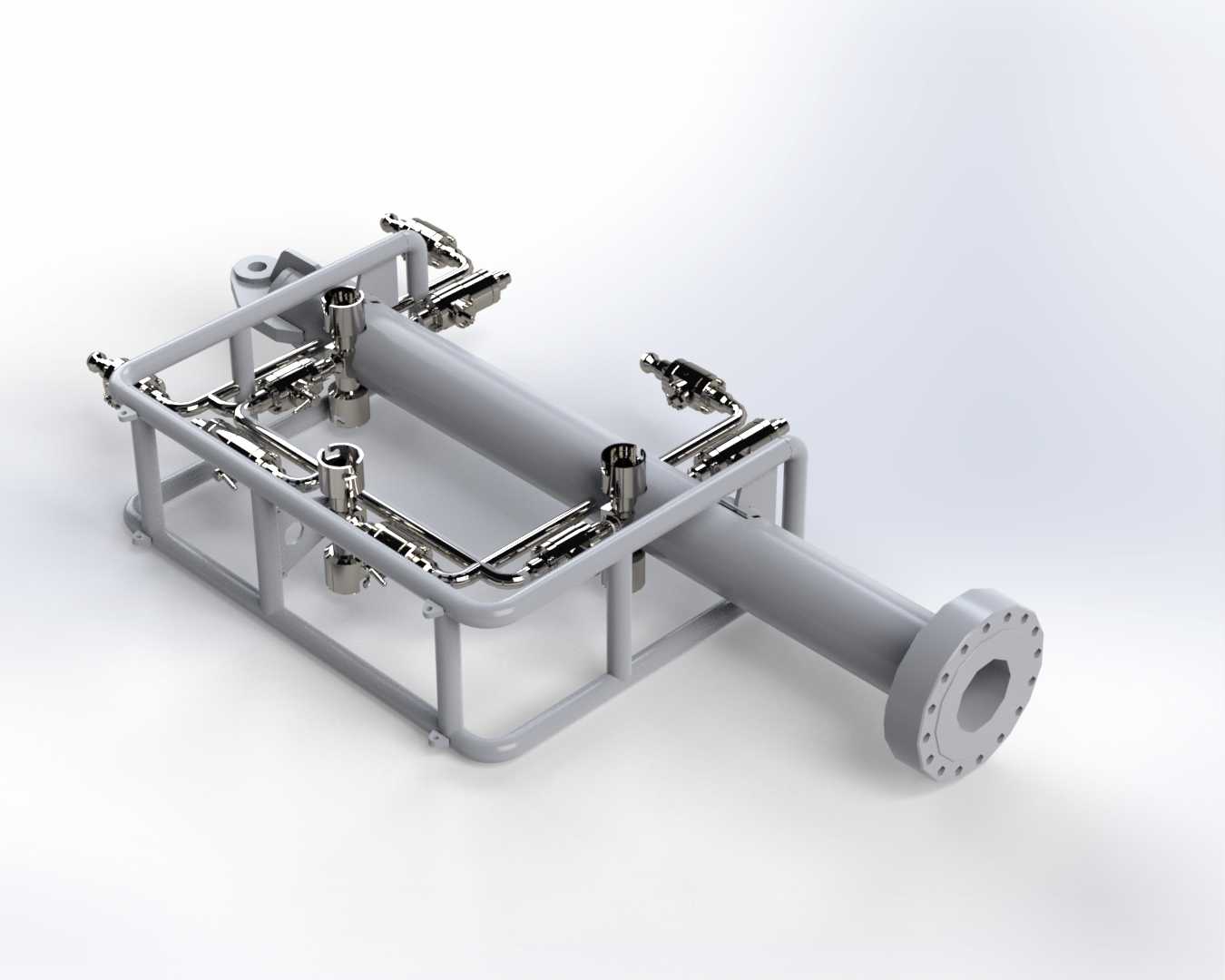

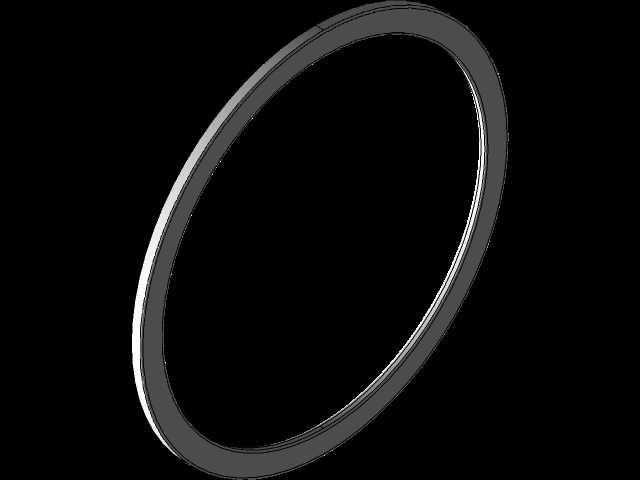

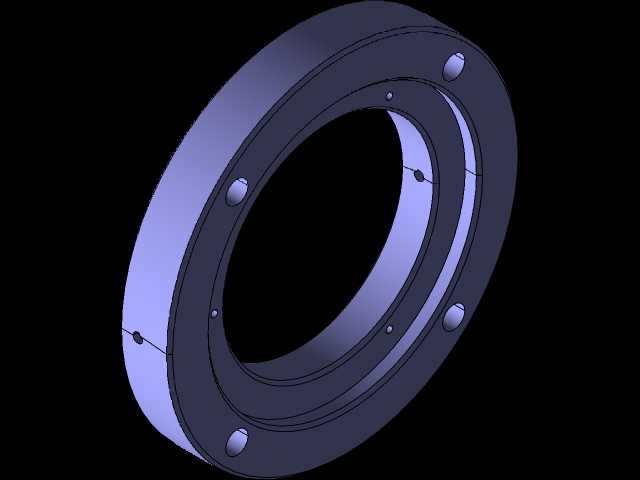

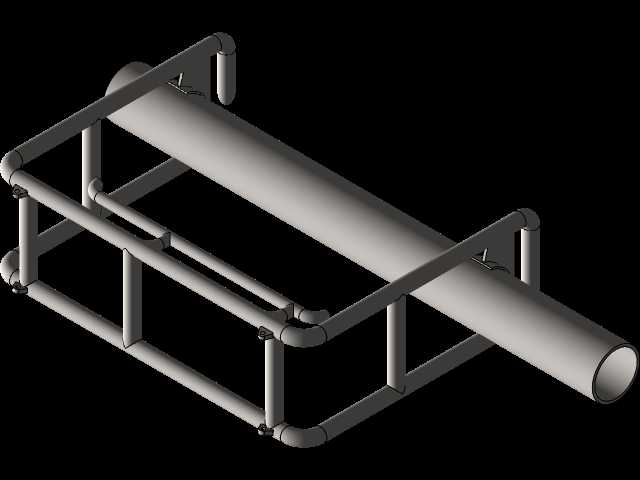

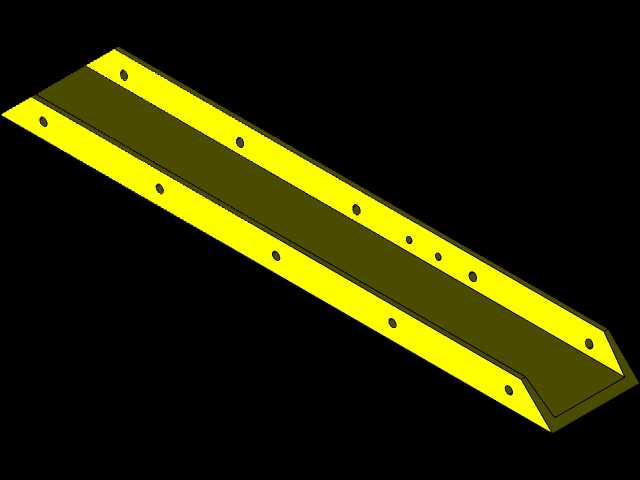

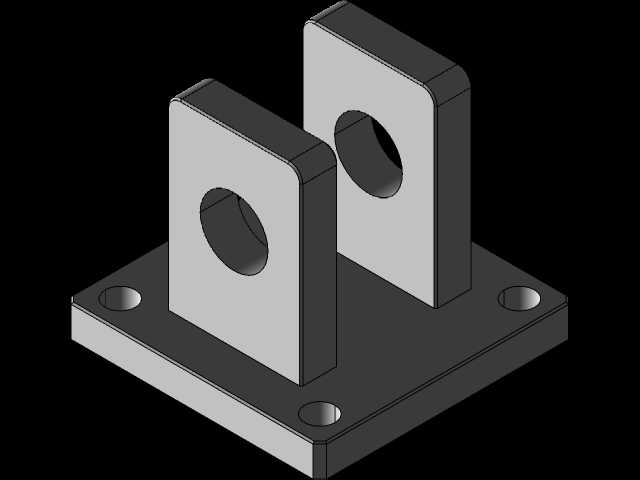

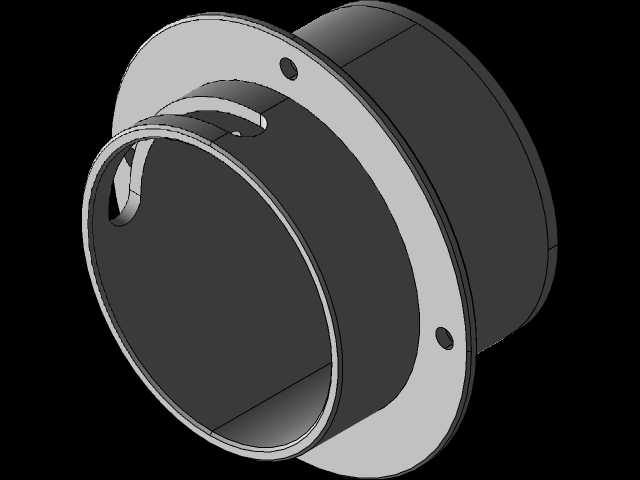

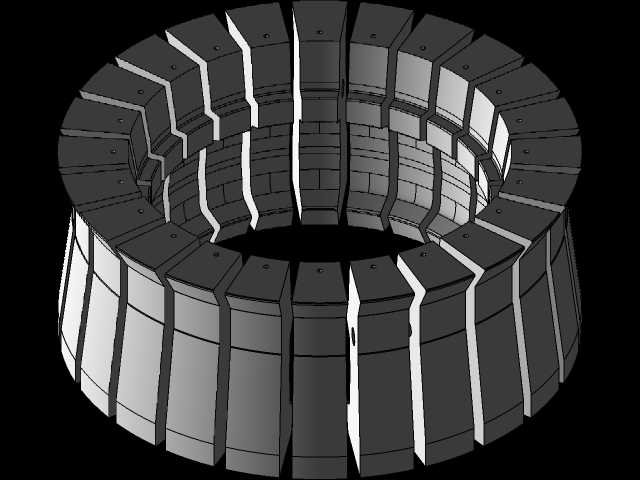

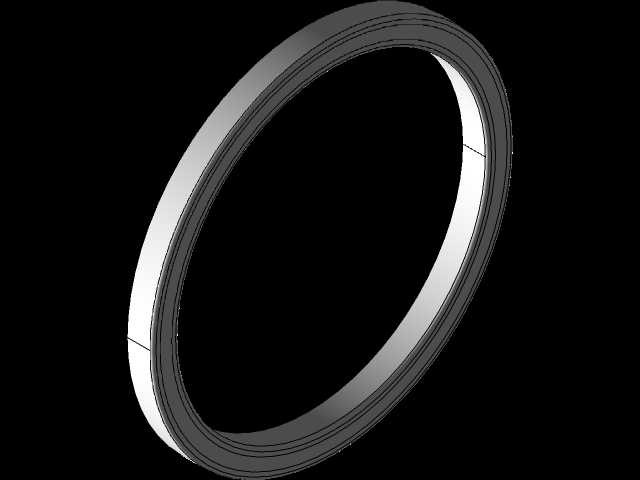

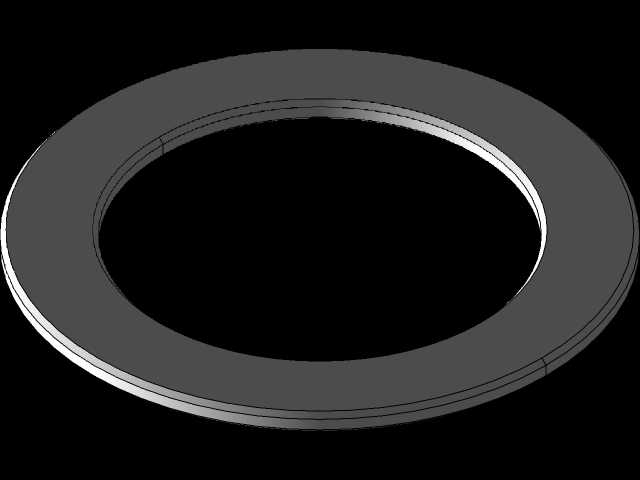

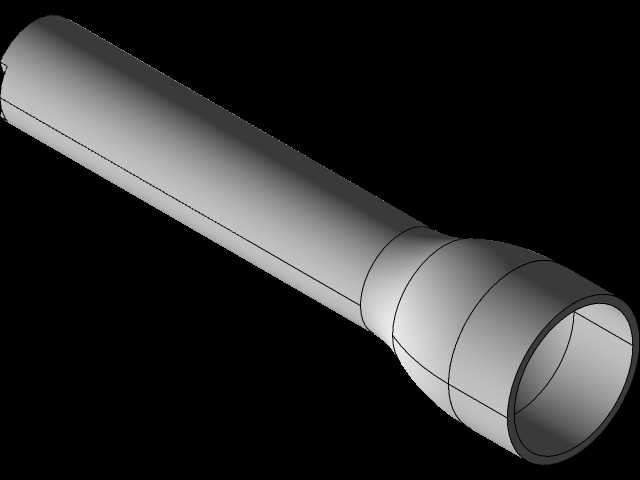

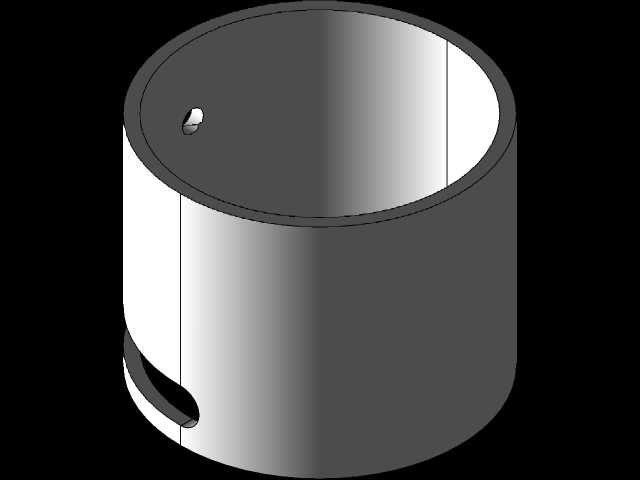

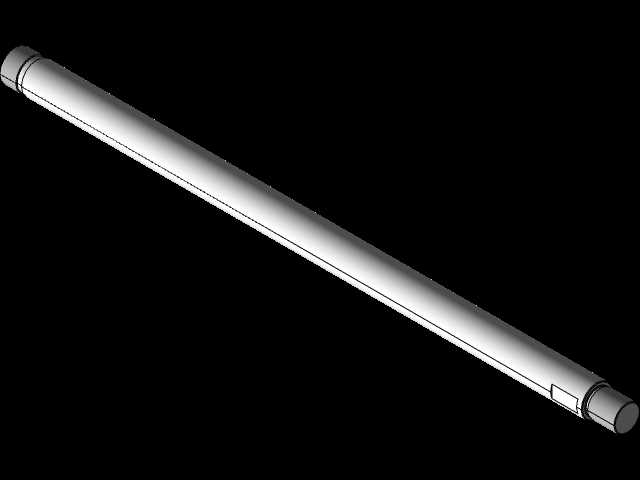

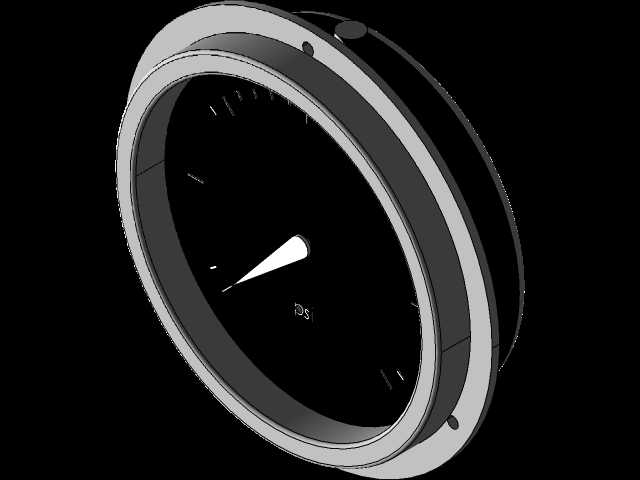

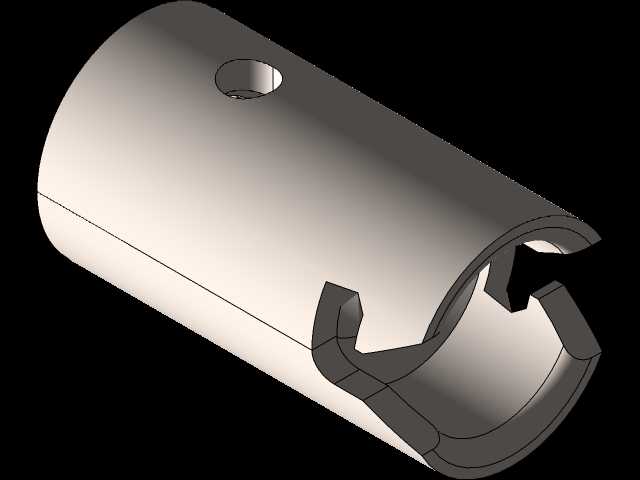

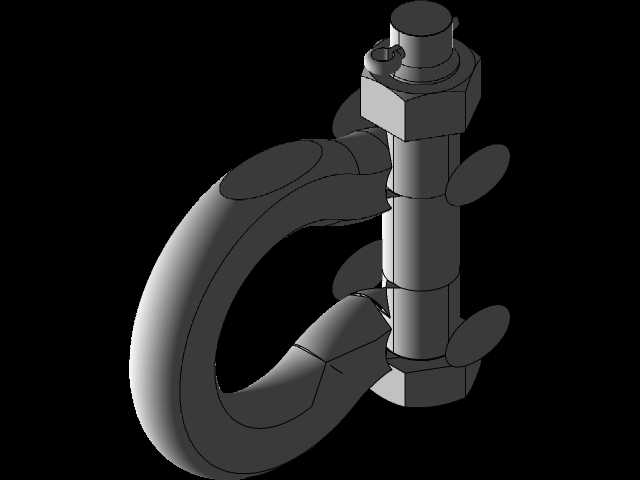

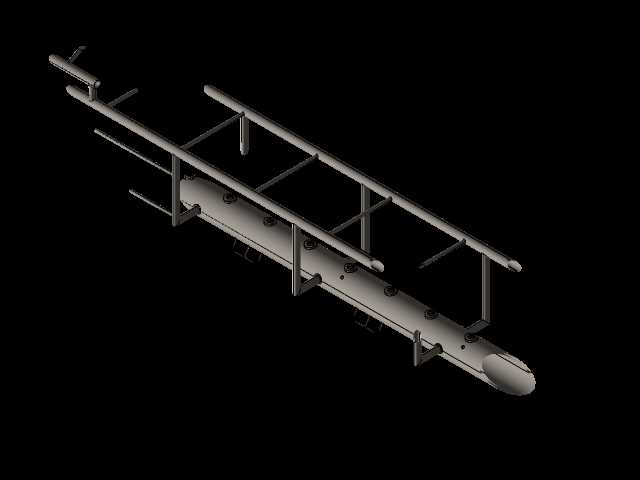

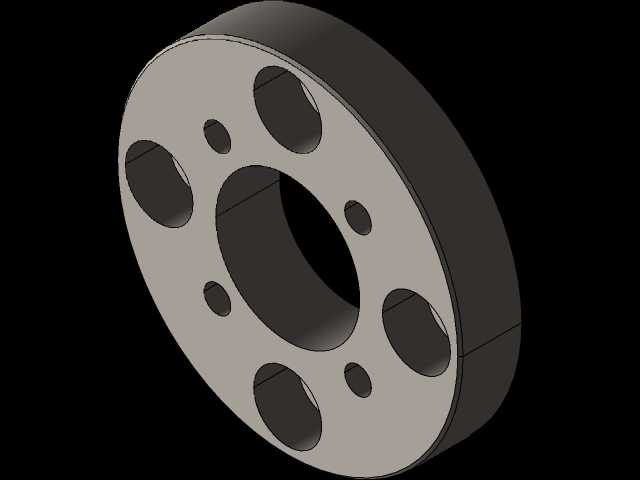

在长输油气管道、工艺流体输送管线的日常运维作业中，清管作业是保障管线输送效率、清除管内结蜡、积液与杂质的核心工序，而垂直安装的高压等级清管器发射腔体，是站场垂直布管场景下完成清管器装填、发射作业的核心承压部件。该部件采用变径锥段过渡结构，大端为清管器装填入口，小端对接同公称通径的工艺管线，整体垂直安装的布局适配站场竖向管廊的空间排布，能够在不额外改变管线走向的前提下完成清管作业点位的布设，减少站场管线的弯头数量与沿程阻力损失。从结构设计逻辑来看，腔体的锥段角度经过反复校核，既保证清管器在推入过程中能够顺畅滑入管线对接端，不会出现卡滞、偏斜的问题，同时锥段与两端直段的过渡位置采用圆弧过渡处理，避免应力集中带来的承压失效风险，整体壁厚按照5000psi的压力等级进行计算，满足高压流体工况下的长期使用要求。两端的连接法兰端面加工有密封槽，可适配环形金属密封垫或高压缠绕垫片，安装时通过螺栓均匀预紧即可实现与上下游管线、快开盲板的可靠密封，垂直安装的形式也让日常清管器装填作业的操作高度更符合人体工程学要求，作业人员无需俯身即可完成清管器的推送与腔体检视工作。在安装边界上，该腔体的下端法兰与工艺管线的对接法兰同轴度公差需控制在0.5mm以内，避免对接错位导致清管器发射时出现偏磨，腔体外部预留的安装支耳点位可直接与站场的竖向支架焊接固定，无需额外设计复杂的支撑结构，锥段外表面预留的检测点位可直接安装压力传感器与放空阀，方便作业过程中监控腔体内压力、完成作业前的泄压操作。不同于水平安装的发射装置，垂直结构的腔体内部不会残留积液，每次作业完成后腔体内的残留流体会自然汇入下游管线，减少残留介质对腔体内壁的腐蚀，延长部件的整体使用寿命，同时锥段的内壁粗糙度控制在Ra1.6以内，能够降低清管器发射过程中的摩擦阻力，保证清管器能够在压力驱动下顺利进入管线，不会因为内壁摩擦力过大出现发射失败的问题。
