1.5英寸对夹式手柄蝶阀结构设计

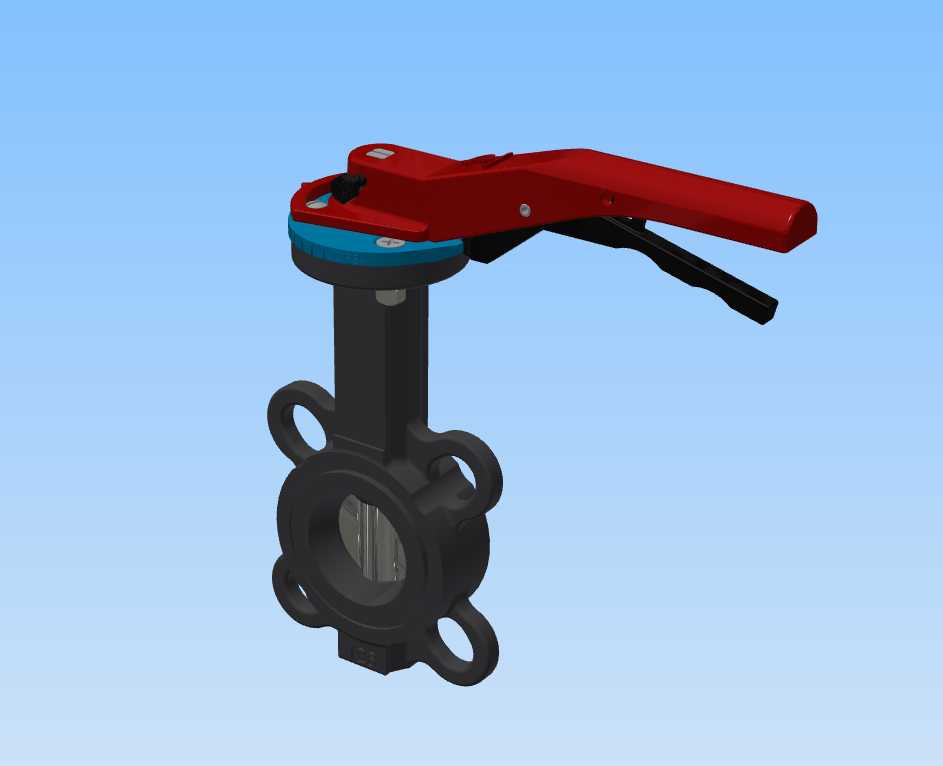

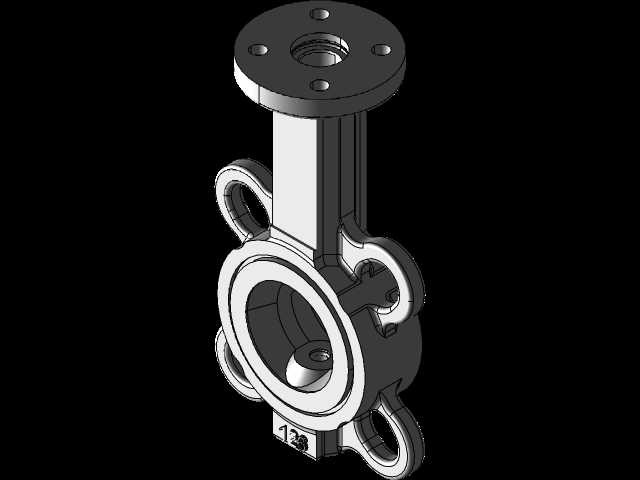

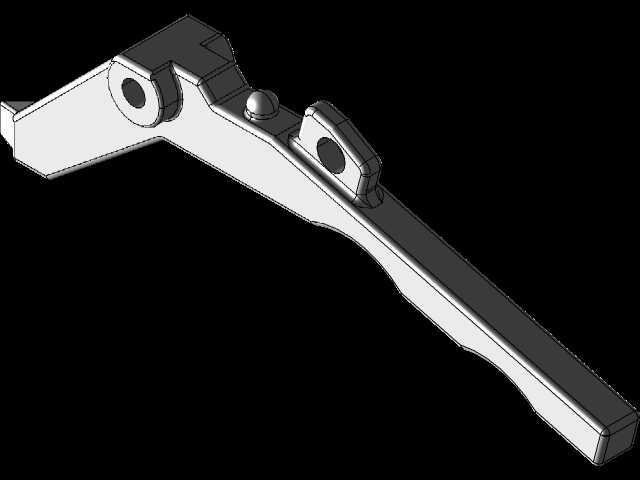

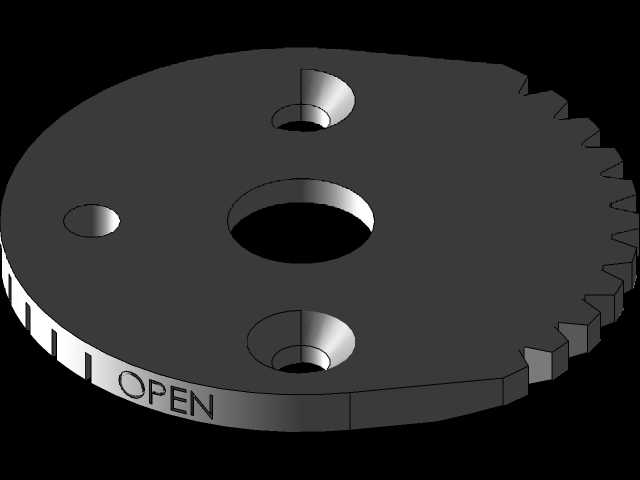

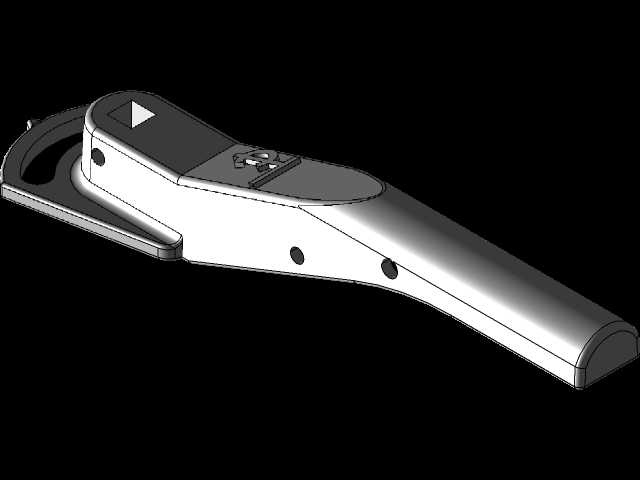

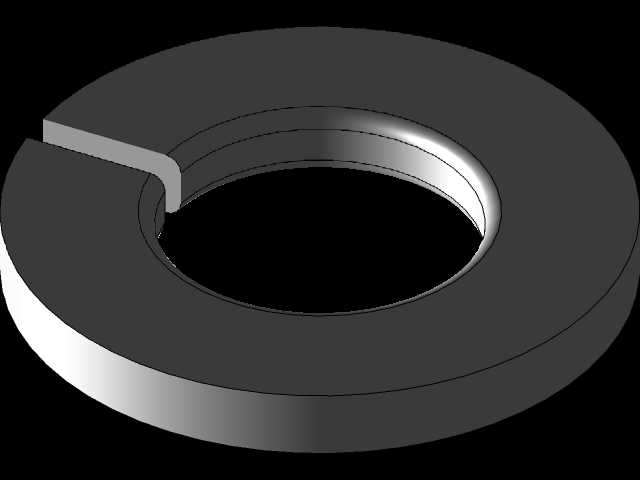

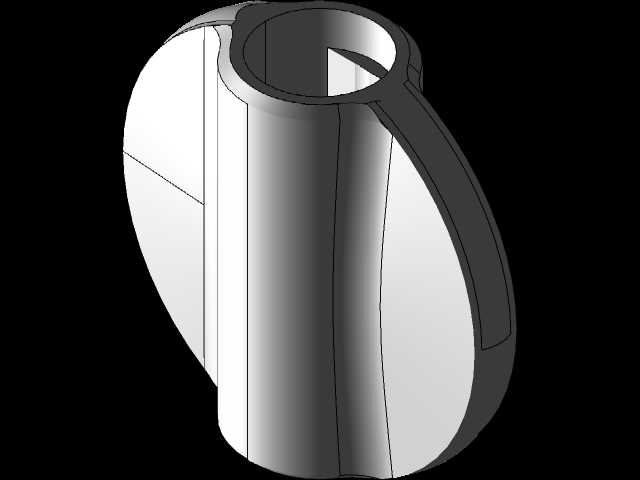

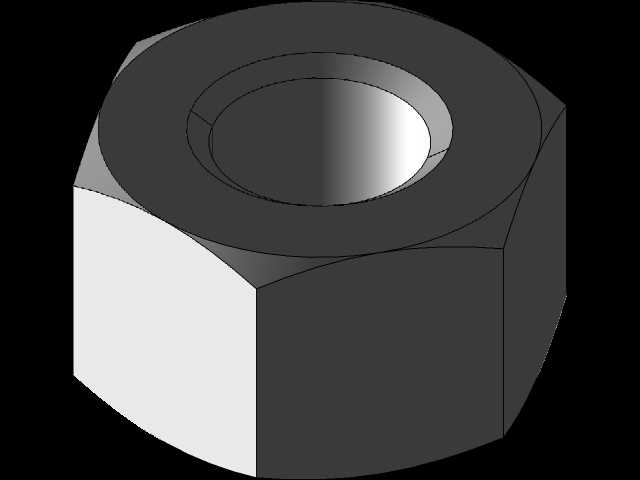

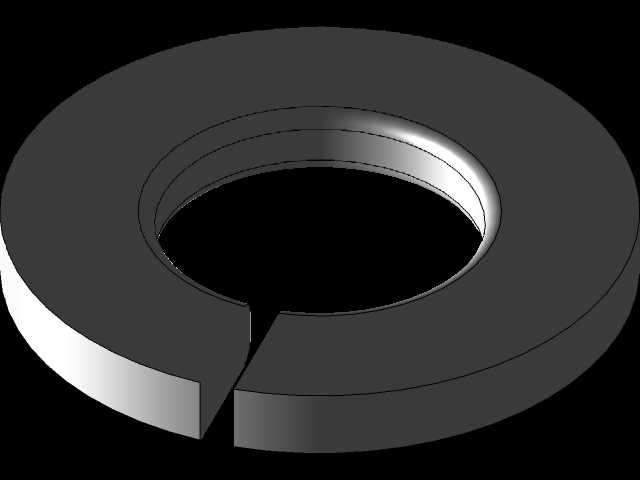

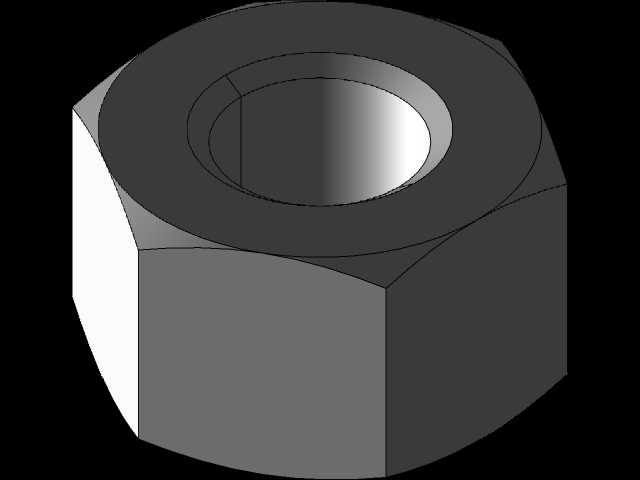

这款1.5英寸规格的蝶阀，主要面向冷却塔、空气处理机组、风机盘管这类暖通空调水系统的管路连接场景，在中小型商用建筑、工业配套冷却循环水支路里应用十分普遍。从结构设计来看，采用对夹式安装形式，阀体四周带四个凸耳式安装孔，安装时无需额外配对法兰的螺栓孔位找正，直接将阀体夹在两片管路法兰之间，穿装螺栓紧固即可，相比法兰式蝶阀能节省近三成的安装空间，尤其适合管路排布紧凑的空调机房、吊顶内设备接驳位置。驱动部分采用杠杆式手柄结构，手柄带档位锁止结构，扳动手柄时可通过棘爪结构锁定在0-90度区间的任意开度位置，无需额外配置定位件，现场调试时可根据管路实际流量需求快速调整开度，操作力矩经过匹配设计，单人无需借助辅助工具即可完成启闭操作，日常运维十分便捷。阀体流道采用直通式无腔体结构，蝶板为中线式密封结构，密封面贴合均匀，全开状态下流道阻力系数仅为0.2左右，不会在循环水系统中造成过大的压损，能有效降低循环水泵的运行负载。密封件采用丁腈橡胶材质包覆蝶板边缘，适配常规0-80摄氏度的循环水介质，可耐受系统常规工作压力，密封面在长期启闭过程中磨损均匀，正常工况下使用寿命能满足暖通系统一个大修周期的使用需求。设计阶段充分考虑了安装边界尺寸，阀体轴向长度控制在较短范围内，手柄在全开、全关位置的外伸尺寸也做了限位校核，不会出现安装后手柄与周边管路、支架发生干涉的问题，四个安装凸耳的孔位尺寸匹配国标1.5英寸管路对应的法兰孔距，现场安装时无需对现有管路法兰做二次加工，可直接替换同规格的老旧损坏蝶阀。蝶板的转轴采用上下双支点支撑结构，转轴与阀体之间设置耐磨轴套，长期承受水流冲击时不会出现蝶板偏摆、密封面泄漏的问题，阀杆与手柄的连接采用扁方加定位销的结构，传递扭矩时不会出现打滑空程，启闭动作的响应一致性较好。在冷却塔进出水管路中，这类蝶阀主要用于设备检修时的管路切断，也可在系统调试阶段调整支路流量平衡；在AHU和FCU的接驳位置，可根据末端负荷情况调整水流量，匹配末端的换热需求，避免出现过流导致的温度失控或者流量不足导致的换热效果差问题。
