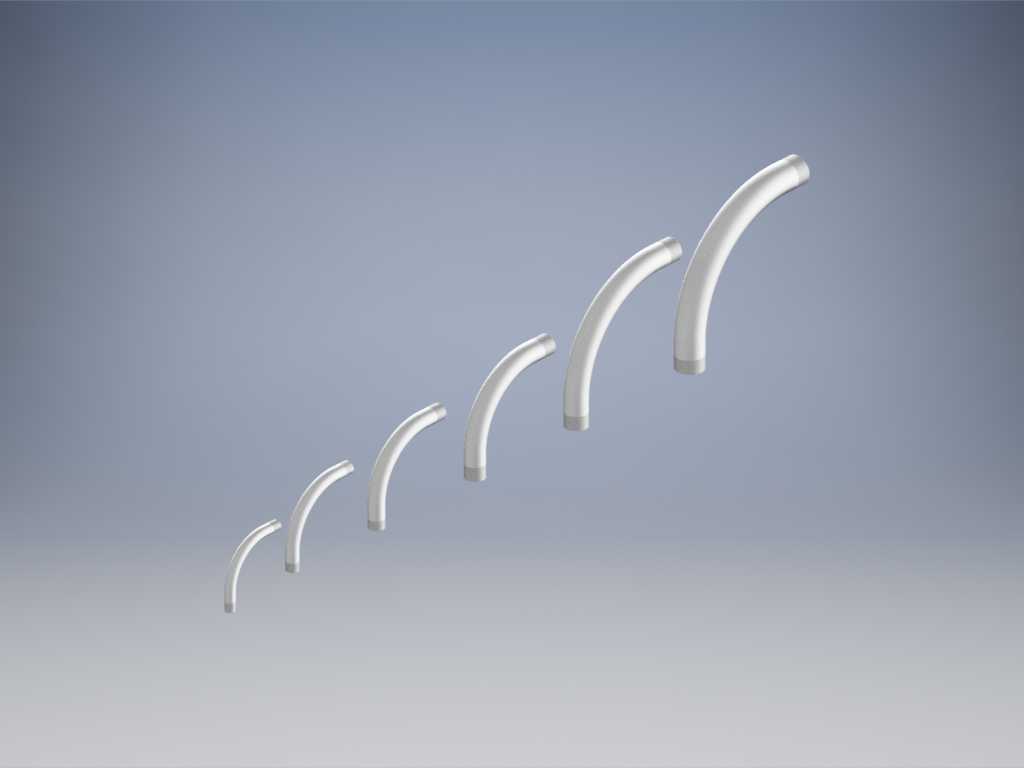

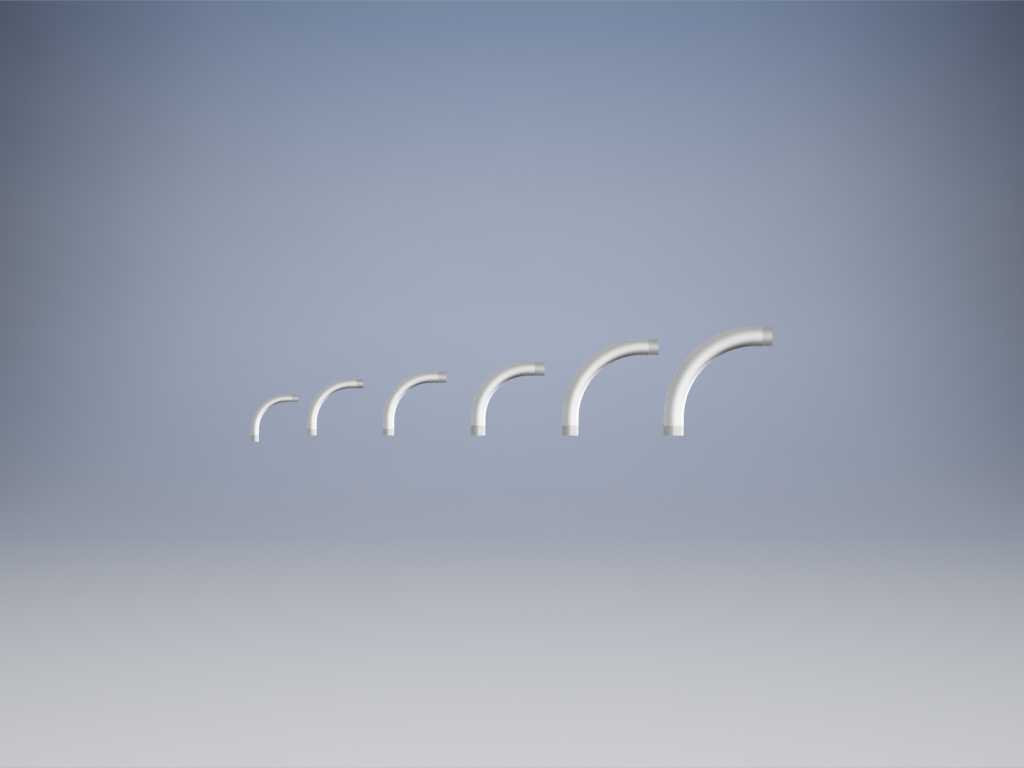

90度共轭曲线1/2段弯管结构设计

这类90度共轭曲线弯段，在流体输送管路系统、气动回路布局、洁净介质传输管线中应用十分广泛，区别于常规直角弯头的急变流道，共轭曲线构型的流道内壁过渡顺滑，能大幅降低介质流经转角时的局部阻力损失，减少湍流涡旋的产生，对于输送含微小固体颗粒的介质、高粘度流体或是对压力损失敏感的气动系统，能有效降低管路运行能耗，减少颗粒对内管壁的冲蚀磨损，延长管路配件的整体使用寿命。从设计逻辑来看，该系列弯段采用1/2比例的尺寸基准，曲率变化严格遵循共轭曲线的连续曲率特性，不存在曲率突变的折角位置，流道中心线的曲率半径沿转角方向平滑过渡，进出口端的截面保持正圆形，能够和同公称通径的直管段、法兰接头或是快插接口实现无缝对接，安装时无需额外调整对接角度，进出口端面的垂直度公差控制在常规管路安装的允许范围内，可直接适配现有标准管路的安装边界，不需要重新设计周边的固定支架或是连接结构。在实际设备配套场景中，这类弯段常被用于半导体洁净管路、食品级流体输送管线、小型气动设备的内部气路布局，也可用于液压系统的回油管路转角位置，顺滑的内壁结构能避免介质在转角处滞留，对于食品、医药行业的CIP清洗流程，也能减少清洗死角，降低管路内部的介质残留风险。设计过程中需要重点控制弯段的壁厚均匀性，沿曲线走向的壁厚偏差不能超出管路承压的允许范围，避免在曲率较大的位置出现壁厚减薄过量导致的承压能力不足问题，同时进出口端的连接尺寸严格匹配通用管路的标准规格，不需要额外加工转接件就能完成装配。不同曲率规格的同系列弯段可以组合使用，适配不同安装空间下的管路转向需求，在紧凑的设备内部布局中，这类曲线弯管相比直角弯头能更灵活地避让设备内部的其他结构件，同时保证流道的输送效率不受影响，在布局空间受限的小型自动化设备、实验室分析仪器的内部管路设计中，这类共轭曲线弯段的应用优势尤为明显，既能够满足管路转向的布局需求，又能最大限度降低流阻带来的系统性能损耗。
