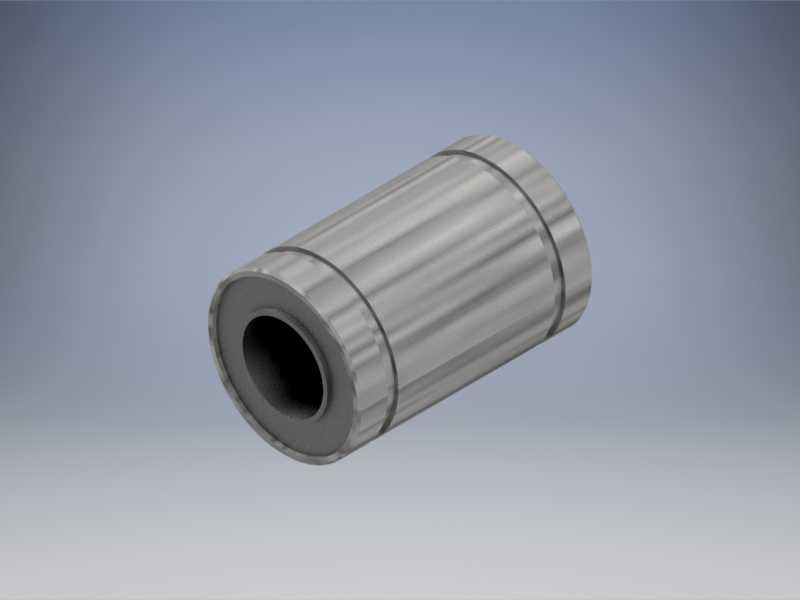

LM10UU扩展型线性轴承结构设计

　　在自动化生产线的直线往复工位、3D打印设备的运动轴系、小型检测仪器的滑动导向模块里，这类内径10mm的线性轴承是承担低摩擦直线导向的核心部件，区别于传统面接触的滑动导套，它通过内置的循环滚珠结构，把轴与套之间的滑动摩擦转化为滚动摩擦，能大幅降低运动过程中的阻力损耗，即便在频繁往复启停的工况下，也能保持稳定的运动精度，不会出现滑动导套常见的爬行、卡顿问题。

　　从实际选型适配的角度看，这款LM10UU扩展型线性轴承的安装边界完全适配公制系列10mm直径的光轴导向件，加长的筒体结构相比标准款LM10UU，拥有更长的滚珠有效接触行程，能在承受同等径向载荷的前提下，提升轴系运动的抗偏载能力——很多小型设备的悬臂式导向结构里，标准长度线性轴承容易因为悬臂端的力矩作用出现局部磨损加快、导向精度下降的问题，加长型的结构通过拉长支撑跨距，能有效抵消偏载带来的局部应力集中，延长部件的实际使用寿命。

　　设计这款轴承的三维结构时，首先要匹配实际加工装配的公差要求：轴承内孔与导向光轴的配合选用间隙配合，保证滚珠循环通道的顺畅，不会因为过盈导致滚珠卡滞；外圆与安装座孔的配合选用过渡配合，既保证轴承安装后不会出现轴向窜动，又能方便后期维护时的拆卸更换。筒体两端的密封槽结构是容易被忽略的设计细节，槽内加装的防尘密封圈可以阻挡工况环境里的金属切屑、粉尘杂质进入滚珠循环轨道，避免杂质硌伤滚珠和滚道，这一点在木工加工设备、粉体包装设备这类多粉尘的应用场景里尤为重要，没有密封结构的线性轴承在这类环境下的使用寿命往往会缩短70%以上。

　　从功能特性上看，这款线性轴承不需要额外附加复杂的润滑管路，出厂时预填的润滑脂就能满足常规工况下数千小时的运行需求，筒体上预留的注油孔可以在长期运行后补充润滑脂，不需要完全拆解部件就能完成维护。它的载荷特性偏向中等载荷下的高速往复运动，不适合承受大的冲击载荷，在选型时如果是重载冲击工况，就需要选用带滑块的直线导轨组件，而这类筒式线性轴承更适合轻量化、安装空间紧凑的轴系设计——它的径向尺寸远小于同规格的滑块导轨，只需要在安装板上加工对应尺寸的安装孔，用卡簧或者端盖就能完成轴向固定，不需要加工复杂的导轨安装基准面，能大幅降低安装座的加工难度和成本。

　　在实际建模过程中，要注意还原滚珠循环回路的结构细节，虽然很多时候做设备整体装配时不需要把每一颗滚珠都建模出来，但滚道的曲率、返向器的安装位置、筒体两端的卡簧槽尺寸必须和实际样本参数保持一致，不然在做虚拟装配时会出现干涉问题，尤其是当设计的设备需要做运动仿真时，轴承内孔与光轴的同轴度约束、轴向的滑动自由度设置要符合实际运动逻辑，不能出现过约束导致仿真报错。很多新手工程师在做这类标准件建模时，容易忽略筒体表面的防滑滚花细节，其实这些滚花是为了压装时增加摩擦力，避免轴承在安装孔内出现转动，建模时还原这些细节，能让整个装配模型的工程还原度更高，在做生产指导时也能给加工人员更明确的结构参考。

　　从应用场景的适配性来说，这类小尺寸线性轴承在消费电子组装设备、小型医疗检测仪器、桌面型数控雕刻机里的应用非常广泛，这些设备的共同特点是运动行程不长、载荷不大，但对运动的平稳性和精度有较高要求，同时设备内部的安装空间非常紧凑，筒式线性轴承的圆柱外形可以充分利用安装板的厚度方向空间，不需要额外预留滑块的安装位置，能有效缩小设备的整体体积。在做这类设备的结构设计时，通常会成对使用线性轴承来支撑同一根光轴，两个轴承之间保留足够的跨距，避免轴在运动过程中出现翘曲，跨距的大小一般取轴径的5到10倍，具体数值要根据实际的载荷大小和运动速度调整，而这款加长型的轴承因为自身支撑长度更长，在同等跨距要求下可以缩小两个轴承之间的安装距离，进一步压缩结构的轴向尺寸。
