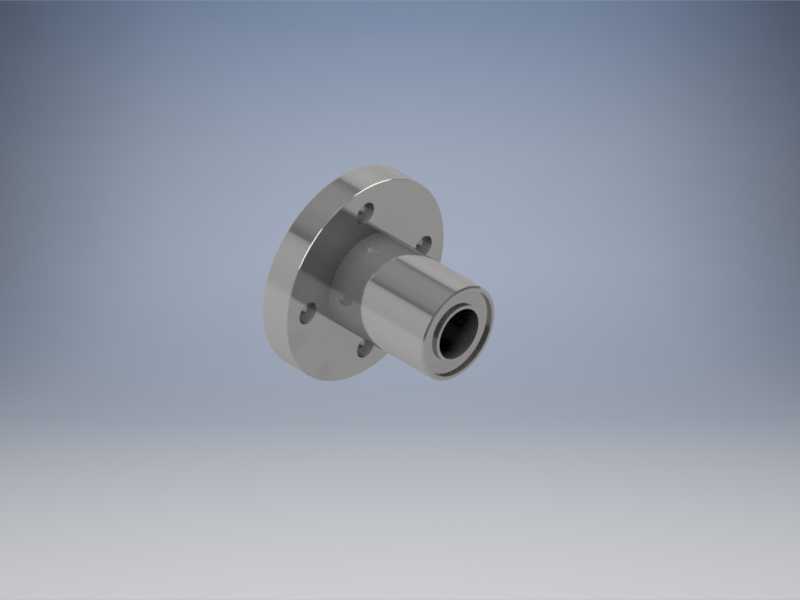

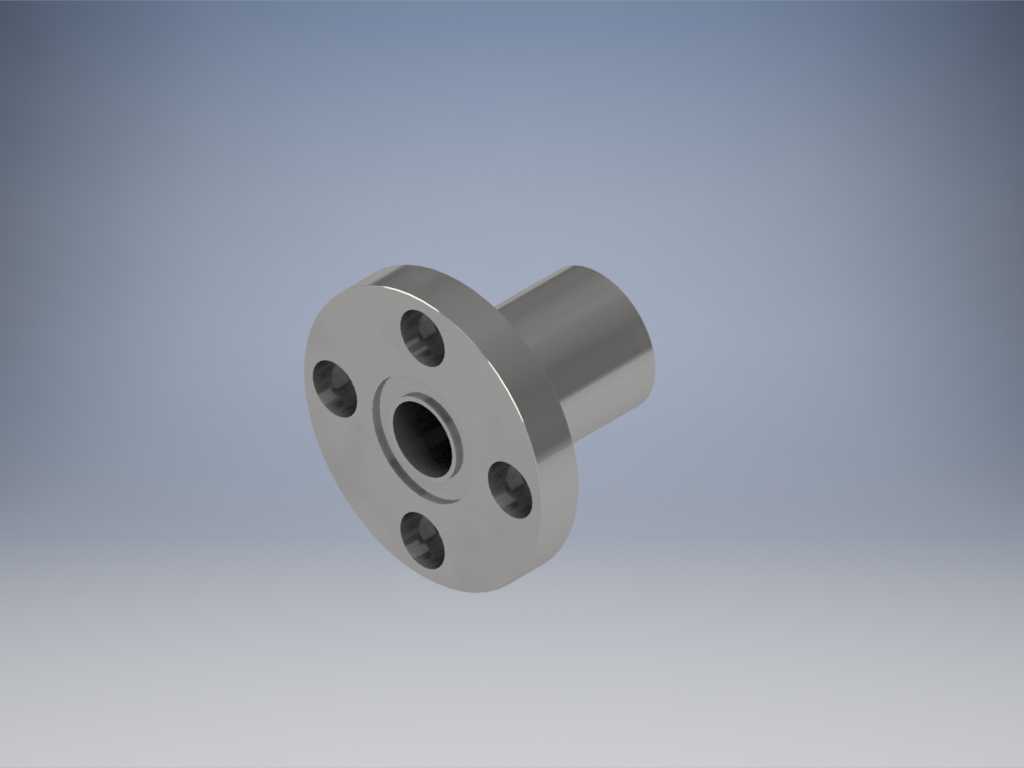

8mm内径法兰型直线运动轴承结构

　　做非标设备结构设计快十二年，经手的直线导向类部件选型没有上百也有八十，法兰型直线轴承是小型自动化设备里出镜率极高的一类导向支撑件，这次拆解的这款8mm内径法兰式直线轴承，是小型滑台、检测工位、轻载移栽机构里的常用规格。先从实际应用场景说，这类带法兰的直线轴承，最常出现在桌面型点胶机的Z轴升降导向、小型分拣设备的拨料杆导向、3D打印设备的光轴滑动支撑、实验室自动化取样机构的直线运动副里，和光轴配合实现低阻力的往复直线运动，相比无法兰的直筒型直线轴承，它自带的安装法兰可以直接通过螺栓锁固在安装立板或者设备台面上，不需要额外加工轴承座的安装沉孔，也省去了轴用挡圈或者端盖的轴向固定步骤，对小型设备的紧凑布局非常友好，能有效压缩安装空间，减少零件数量。

　　从功能特性上看，这款轴承的内径为8mm，适配公称直径8mm的标准直线光轴，法兰端的安装孔为圆周均布设计，安装时不需要额外调整周向角度，只要对齐安装板上的螺纹孔位就能直接锁附，法兰盘的端面和轴承内孔的垂直度有较高的加工精度要求，安装后能保证光轴的运动方向和安装基准面垂直，避免运动过程中出现卡滞、别劲的情况。轴承主体的筒体部分为圆柱形，内部带有保持架和循环钢球结构，钢球在保持架的引导下做循环滚动，将光轴和轴承之间的滑动摩擦转化为滚动摩擦，大幅降低运动阻力，即使是轻载的低速往复运动，也能保持顺畅的动作，不会出现爬行现象。

　　设计这类法兰直线轴承的三维模型时，首先要明确安装边界的几个核心尺寸：首先是法兰盘的外径和厚度，这个尺寸直接决定了安装时需要在安装板上预留的避让空间，法兰上的安装孔中心距要和标准件的参数完全一致，否则会出现无法安装的问题；其次是筒体的外径和总长度，筒体部分如果需要穿过安装板的通孔，通孔直径要比筒体外径大0.2-0.5mm的装配间隙，总长度则决定了轴承的有效支撑行程，一般来说，轴承的支撑长度越长，能承受的倾覆力矩就越大，运动过程中的稳定性就越好，但也要注意不能过长，避免和运动部件上的其他结构产生干涉。另外，轴承内孔和光轴的配合一般选用间隙配合，间隙量控制在0.01-0.03mm之间，既能保证运动顺畅，又不会因为间隙过大导致运动精度下降。

　　在实际选型使用的时候，还要注意这类轴承的载荷特性，法兰型直线轴承主要承受径向载荷，也就是垂直于光轴方向的载荷，轴向能承受的力非常小，所以不能用它来承受轴向的负载，设计时要额外考虑轴向的限位结构，避免轴承受到轴向力导致钢球脱落或者保持架损坏。另外，这类轴承的使用环境要注意防尘，因为钢球和滚道之间如果进入铁屑、粉尘等杂质，会加速滚道的磨损，缩短使用寿命，在粉尘较多的工况下使用时，要在轴承两端加装防尘密封圈，或者选用自带密封结构的型号。安装的时候，不要直接敲击轴承的法兰或者筒体，要使用专用的安装工具，均匀施加压力将轴承压入安装位，避免因为敲击导致轴承变形，影响运动精度。

　　从三维建模的角度来说，绘制这个模型的时候，要重点还原几个关键特征：法兰端的安装孔位置、筒体和法兰的过渡圆角、内孔的钢球循环槽结构、两端的密封槽位置，这些细节如果建模时遗漏，在做虚拟装配的时候就会出现干涉问题，比如安装孔位置不对导致螺栓无法穿入，过渡圆角遗漏导致和安装板的倒角位置干涉，影响后续的工程图输出和装配验证。另外，建模时要注意各个特征的同轴度要求，法兰端面和筒体轴线的垂直度、内孔和外圆的同轴度，这些形位公差虽然在三维模型里不会直接体现，但在出工程图的时候必须标注清楚，才能保证加工出来的零件满足使用要求。

　　很多刚入行的结构设计师在选这类轴承的时候，容易忽略安装面的平面度要求，如果安装法兰的基准面平面度不好，锁附螺栓之后会导致轴承筒体发生变形，内孔变成椭圆，光轴穿入之后就会出现卡滞，运动阻力变大，所以设计安装板的时候，法兰对应的安装区域要做铣平加工，保证平面度在0.05mm以内，锁螺栓的时候要按照对角顺序逐步拧紧，不要一次性把单个螺栓拧死，避免法兰受力不均导致变形。另外，光轴的安装也要注意两端支撑座的同轴度，如果两个支撑座的孔不同轴，光轴安装后会出现弯曲，轴承在上面运动的时候就会出现卡顿，磨损加快，所以装配的时候要使用百分表打表调整光轴的同轴度，保证运动顺畅。
