12毫米规格直线导轨立式支撑固定座

　　这款支撑固定座主要面向直径12mm的直线光轴、线性导向轴做立式安装固定使用，在各类轻载直线传动场景中应用十分广泛，比如小型自动化输送线的导向轴支撑、桌面型点胶设备的光轴固定、3C产品检测工位的导向轴安装、小型包装机械的直线导向单元搭建都能见到这类支座的身影。区别于卧式支撑座的安装形式，立式结构的支座能够让导向轴的安装高度抬升，避开安装基面的干涉，同时底部的法兰安装面通过四个沉头螺栓孔完成与设备台板、型材机架的锁紧固定，安装孔的位置公差经过设计校核，能够保证安装后支座的轴孔中心与安装基面保持垂直，避免光轴安装后出现倾斜导致的滑动卡滞、磨损加剧问题。

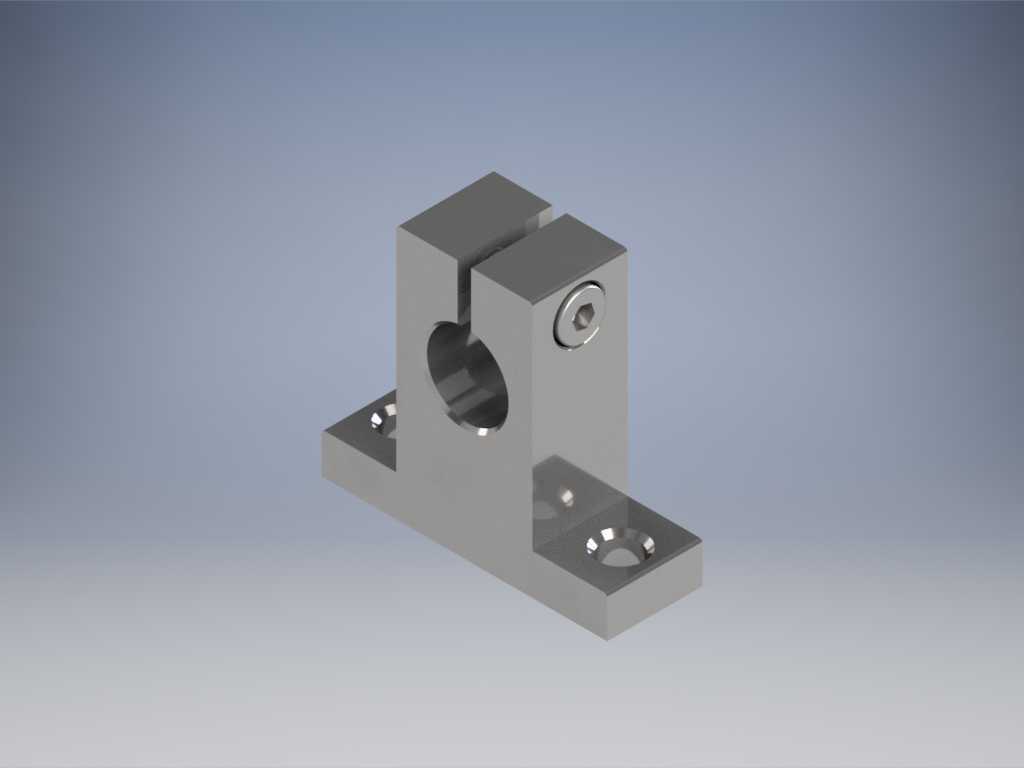

　　从结构设计来看，支座主体采用一体式块状结构，轴孔开设在支座立臂的中心位置，立臂上方做了开口剖分设计，配合侧面的内六角锁紧螺钉，能够在光轴穿入轴孔后，通过拧紧螺钉让剖分开口产生弹性形变，抱紧光轴外圆，既可以实现光轴的完全固定，也能根据装配需求调整光轴的轴向位置后再锁紧，适配不同的安装跨距需求。这种剖分式夹紧的设计相比顶丝固定的形式，对光轴外圆的损伤更小，夹紧力分布更均匀，不会出现顶丝点接触导致的光轴局部压痕，后期维护拆卸光轴也更加方便，不会因为长期使用出现锈死、顶丝滑牙无法拆卸的问题。

　　支座底部的安装法兰做了加厚处理，法兰与立臂的衔接位置做了圆弧过渡，避免直角衔接带来的应力集中问题，在设备运行产生振动的工况下，能够有效降低衔接位置开裂的风险。轴孔的内径尺寸按照12mm光轴的公差配合做了适配设计，孔壁的粗糙度要求控制在合理范围，既保证光轴穿入时的顺畅度，也能在锁紧后提供足够的抱紧摩擦力，防止光轴在负载作用下出现轴向窜动。侧面的锁紧螺钉采用标准内六角圆柱头螺钉，沉头孔的深度经过设计，螺钉拧紧后头部不会突出支座表面，避免和周边运动部件产生干涉。

　　在实际选型使用时，需要注意这款支座的安装边界尺寸：底部法兰的长宽尺寸决定了安装时需要在台板上预留的安装空间，四个安装孔的孔距要和台板上的预制孔位对齐，轴孔中心到底部安装面的高度尺寸是选型时的核心参数，直接决定了光轴安装后的中心高，需要和配套的滑动轴承、滑块的安装高度匹配，避免出现不同心导致的传动阻力增大问题。立臂的厚度尺寸决定了轴孔的有效抱紧长度，12mm规格对应的抱紧长度能够满足轻载直线运动场景下的支撑刚性需求，在径向负载不超过设计阈值的情况下，不会出现支座变形导致的光轴偏移问题。

　　这类支撑座在装配时，需要先将底部法兰通过螺栓预固定在安装基面上，不要完全拧紧，之后将光轴穿入轴孔，调整好光轴的水平度、同轴度，确认和配套的运动部件滑动顺畅无卡滞后，先拧紧侧面的锁紧螺钉抱紧光轴，再完全锁紧底部的安装螺栓，这样能够避免安装应力导致的光轴变形。如果是多支座支撑长光轴的场景，需要先固定两端的支座，调整光轴直线度后再依次固定中间的支撑座，防止过定位导致的光轴弯曲。日常维护时只需要定期检查锁紧螺钉和安装螺栓的预紧力，避免长期振动导致螺钉松动即可，支座本身没有易损件，正常工况下使用寿命很长。
