CT10穿芯式微型电流互感器结构设计

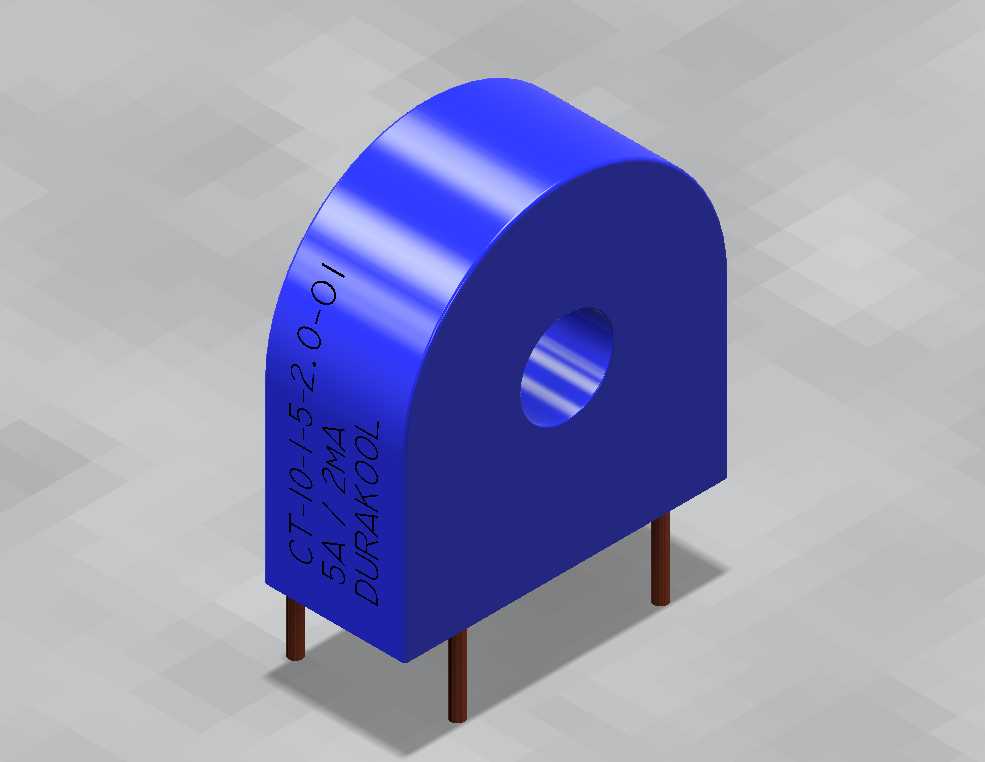

　　在低压配电终端、智能电表、工业控制板卡、小功率电源监测回路这类需要对小电流回路做隔离采样的场景里，穿芯式微型电流互感器是用量极大的采样器件，本次呈现的CT10规格5A/2mA变比的互感器结构，完全贴合板载直插安装的实际使用需求做的三维还原。做这类器件建模的时候，首先要考虑的是实际生产装配的边界，不能只画外观轮廓——磁芯部分采用半圆顶的D型结构，不是随意做的造型，这种结构一方面能在有限的PCB占用面积里最大化磁芯的有效导磁截面积，保证小电流采样时的线性度，另一方面平直的侧边可以在插件过波峰焊的时候贴合PCB板面做定位，避免焊接时器件歪斜偏移。中间的穿芯孔是这类互感器的核心功能区域，建模时严格按照实际载流需求预留孔径，

　　保证一次侧被测导线可以顺利穿过，同时孔壁到磁芯的绝缘距离满足低压电器的安规要求，不会出现一次侧高压串入二次采样回路的风险。三个直插引脚的排布完全遵循常规PCB插件的孔距规范，引脚长度预留了板厚加上波峰焊的焊锡爬升高度，伸出板面的长度刚好满足焊接后剪脚的工艺要求，不会因为引脚过长导致相邻回路短路，也不会因为过短造成虚焊。器件本体侧面的标识区域做了凹陷的字符建模，对应实际产品上激光雕刻或者丝印的变比、型号、厂商信息，方便生产过程中的物料核对，避免不同变比的互感器混料错装。从结构设计的角度看，这种封装的互感器不需要额外的固定支架，三个引脚本身就可以完成器件在PCB上的机械固定，抗振动能力满足工业级板卡的使用要求，在变频器输出侧电流采样、

　　充电桩计量回路、智能家居电量统计模块里都能适配。建模过程中特意还原了磁芯外包封层的圆角过渡，实际生产中环氧树脂包封的圆角可以减少应力集中，避免温度循环过程中包封层开裂，同时圆弧表面不会划伤操作人员或者相邻的导线绝缘层。安装边界上，器件的总高度、本体宽度、引脚跨距都严格匹配常规2.54mm网格的PCB布局要求，设计板卡的时候不需要额外调整孔位，直接调用模型就能完成布局，不会和周边的电容、电阻、接线端子等元件产生干涉。另外要注意的是，这类电流互感器的二次侧在工作时不能开路，所以结构上引脚的强度做了对应设计，避免运输或者装配过程中引脚断裂导致开路产生高压，模型里引脚和本体包封层的结合位置做了加强结构的还原，

　　和实际器件的应力释放结构完全一致。在做整机三维布局的时候，这个模型可以直接导入装配体，检查穿线空间是否足够、焊接操作空间是否预留、和周边器件的安全距离是否满足要求，不用再反复核对二维规格书的尺寸参数，能大幅减少板卡设计阶段的干涉问题。
