铝合金内螺纹直通电子管接头组

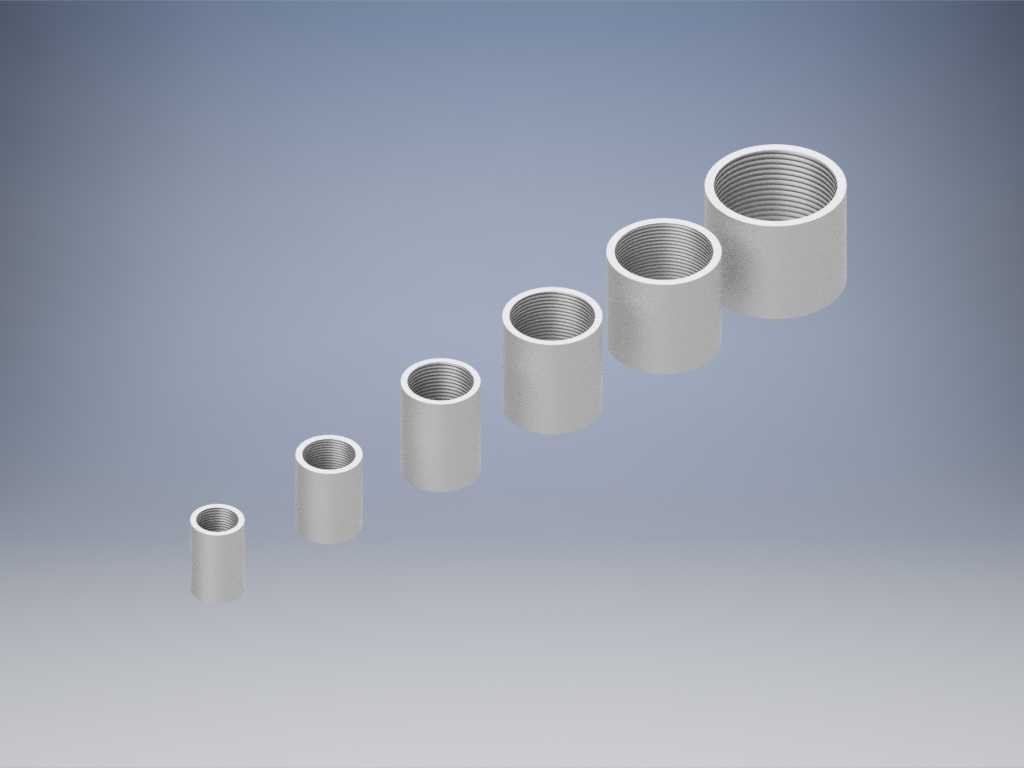

　　这套不同规格的内螺纹直通管件，主要面向低压流体输送、小型气动回路、电子设备冷却管路等场景的连接需求，在小型实验装置、台式检测设备、民用净水通路、低压气动控制回路中都能找到适配的安装位置，核心作用是实现同径或异径管路的直线对接，依靠内螺纹结构完成与外螺纹管路端的快速咬合，无需额外焊接或粘接工序，安装后可承受常规工况下的管路拉拔力与内部流体压力。从设计逻辑来看，整套接头采用统一的外形结构逻辑，仅通过内径、整体长度、外圆直径的梯度变化形成规格序列，覆盖从1/8英寸到2英寸的常用管路通径区间，每个规格的接头都采用等壁厚圆筒结构，内螺纹全程加工无断牙，螺纹起始端做了45度导向倒角，安装时可轻松对准外螺纹端头，避免螺纹错牙导致的密封失效问题。

　　接头外圆采用光滑无棱角的圆柱面设计，没有额外的扳手卡位结构，安装时可通过管钳夹持外圆完成拧紧，也可根据实际使用需求在外圆加工防滑滚花，适配徒手拧紧的低压场景。从安装边界来看，每个规格的接头两端螺纹同轴度控制在0.05mm以内，安装后不会出现管路偏斜问题，接头端面与螺纹轴线的垂直度公差控制在0.02mm，对接时可保证端面与管路密封垫完全贴合，减少渗漏风险。不同规格的接头长度随通径增大按比例递增，最小规格接头整体长度不足15mm，可适配空间紧凑的设备内部管路排布，最大规格接头长度接近50mm，可满足大流量管路的连接强度要求。材质选用6061铝合金加工，表面做本色阳极氧化处理，兼顾轻量化与抗腐蚀能力，在常规空气、清水、

　　低浓度冷却液介质中不会出现锈蚀问题，重量仅为同规格钢制接头的三分之一，可有效降低管路整体负载，尤其适合对重量有严格要求的便携式设备、机载管路场景。设计过程中特意规避了多余的结构凸起，整个接头外表面无凹槽、无尖角，不易积留灰尘与介质残留，在食品级流体输送、洁净气路场景中也可通过更换密封件满足使用要求。内螺纹的加工精度采用6H公差等级，可适配市面上绝大多数标准外螺纹管路接头，无需额外选配定制配件，螺纹牙型饱满，啮合长度不小于螺纹直径的1.2倍，保证连接后的抗拉强度满足1MPa以内的工作压力要求。在实际选型过程中，可根据管路通径直接匹配对应规格的接头，无需考虑变径转接问题，整套规格序列覆盖了民用、工业小型设备的绝大多数常用管路尺寸，

　　安装时只需在对接端面加装适配材质的密封垫片，拧紧后即可完成密封，无需额外涂抹密封胶或缠绕生料带，可大幅提升管路装配效率。接头的壁厚经过强度校核，在1.5倍额定压力下不会出现胀裂变形，日常使用中可耐受常规的管路振动与温度变化，工作温度区间覆盖-20℃到120℃，可满足绝大多数非高温工况的管路连接需求。
