EixoGuia系列10mm规格SK型立式轴支撑座

　　这款SK-10规格的立式轴支撑件，是线性传动系统里光轴类导向部件的核心安装固定元件，日常在非标自动化输送线、桌面级点胶设备、小型检测工装、3D打印运动模组这类需要直线导向的场景里随处可见，核心作用是为直径10mm的淬硬光轴提供刚性支撑点位，抵消光轴长行程布置时产生的挠度变形，保证轴上滑动的导向座运行时的同轴度与直线精度，避免光轴因自重或者负载偏载出现弯曲、抖动，进而影响整套运动机构的定位精度与运行平顺性。从结构设计逻辑来看，这款支撑座采用了L型一体式立式布局，底部是带两个沉头安装孔的水平安装法兰，法兰面做了铣平处理，安装时可以直接贴合设备台板或者型材安装面，沉头孔的设计可以让内六角螺栓安装后头部完全沉入座体，

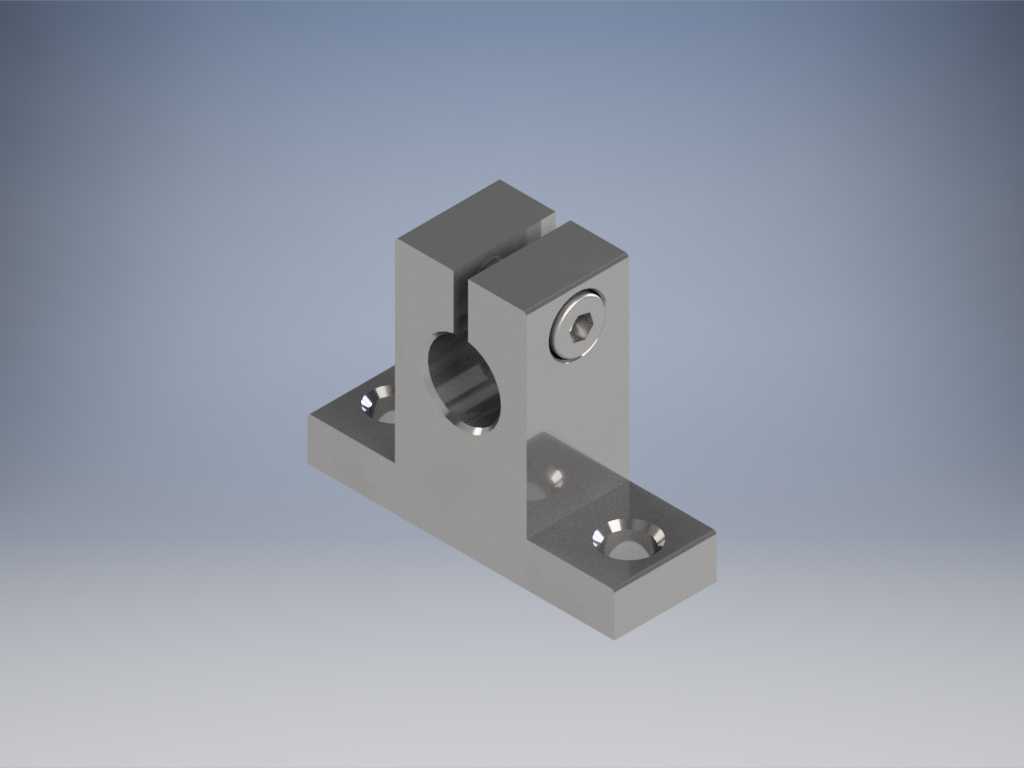

　　不会突出安装面干涉周边其他部件，两个安装孔的孔距经过标准化匹配，既可以适配常规的铝型材T型槽间距，也能满足钢板台板的钻孔安装需求，不需要额外做转接板就能完成固定。座体上部是开缝式的轴夹持结构，夹持孔直径适配10mm光轴，侧面配置了一颗内六角紧定螺钉，安装光轴时不需要提前在光轴上加工定位卡槽或者键槽，只需要将光轴穿入夹持孔后拧紧紧定螺钉，就能依靠开缝结构的弹性抱紧力完成光轴的锁紧固定，这种设计的优势在于光轴的轴向固定位置可以根据实际安装需求任意调整，不需要严格控制光轴的下料长度公差，现场装配时的调整余量非常大，能大幅降低现场装配的配做工作量。上部的夹持段与底部的安装法兰之间做了加强筋过渡处理，避免支撑座在承受光轴传递的径向负载时，在转角位置出现应力集中导致断裂，整个座体的边角都做了倒角去毛刺处理，没有尖锐的棱角，装配作业时不会划伤操作人员，也不会在安装过程中刮伤光轴的镀铬表面，破坏光轴的表面粗糙度影响滑动顺畅度。从安装边界尺寸来看，这款支撑座的总高度控制在紧凑型区间，不会占用过多的Z向安装空间，适合在安装空间局促的小型设备内部使用，底部法兰的宽度与长度尺寸经过优化，两个安装孔的中心到座体侧壁的距离预留了足够的扳手操作空间，使用标准内六角扳手拧安装螺栓时不会和座体本身发生干涉，上部夹持孔的中心到底部安装面的高度尺寸公差控制在±0.02mm范围内，同一批次的支撑座安装后，光轴的中心高度一致性很好，多支撑点布置长光轴时，

　　不需要逐个调整支撑座的高度垫片就能保证光轴的水平度，能大幅缩短多支撑点长轴的装配调试周期。在实际选型应用中，这类支撑座通常会成对或者多个配合使用，根据光轴的总长度计算合理的支撑间距，一般来说10mm直径的光轴，支撑间距控制在300-400mm区间时，光轴的挠度可以控制在0.05mm以内，完全满足普通精度等级的直线运动需求，相比带法兰的直线轴承座，这种纯支撑固定的座体结构没有内置滑动衬套，只承担光轴的径向支撑与固定作用，结构更简单，刚性更强，成本也更低，适合布置在光轴的非滑动段作为辅助支撑点位，和直线轴承座配合使用时，能在不增加过多成本的前提下大幅提升长行程光轴的整体刚性。设计这类支撑座的三维模型时，

　　需要重点关注几个关键尺寸的公差配合：首先是夹持孔的内径尺寸，要控制在比光轴公称直径大0.02-0.03mm的间隙配合区间，既保证光轴能顺利穿入，又不会因为间隙过大导致抱紧后光轴出现偏心；其次是紧定螺钉的螺纹孔位置，要正对夹持孔的中心，并且螺纹孔的深度要足够，保证紧定螺钉拧入后能顶在光轴的表面，提供足够的锁紧力，同时开缝的宽度要控制在1.5-2mm，保证拧紧紧定螺钉时，开缝处能产生足够的弹性变形抱紧光轴，又不会因为开缝过宽导致座体夹持段的刚性下降；另外底部安装沉头孔的深度要匹配对应规格内六角螺栓的头部高度，保证螺栓安装后不会突出法兰面，沉头孔的倒角角度要和标准内六角螺栓的头部倒角匹配，避免螺栓安装后出现歪斜。在实际工况使用中，这类支撑座的座体一般采用铝合金材质做阳极氧化处理，重量轻、防锈能力强，适合在一般的工业环境下使用，如果是在有腐蚀性介质或者高负载的工况下，也可以更换为不锈钢材质的同规格支撑座，安装尺寸完全通用，不需要修改安装板的设计就能直接替换。
