带安装法兰的铝制铰接支撑座结构

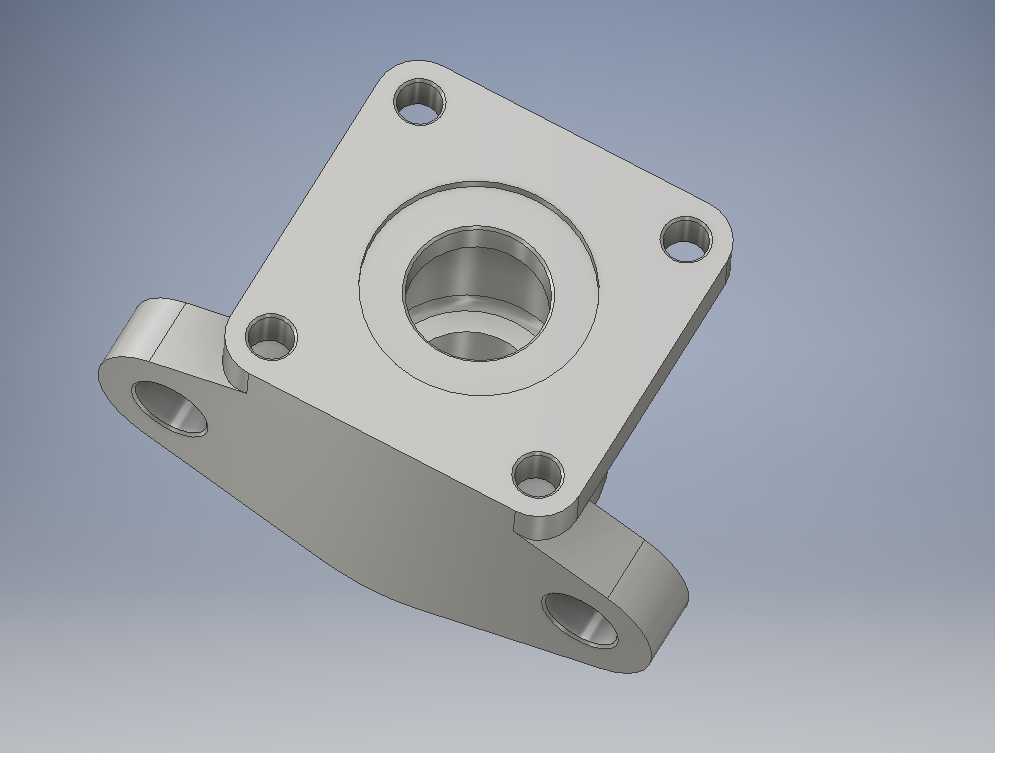

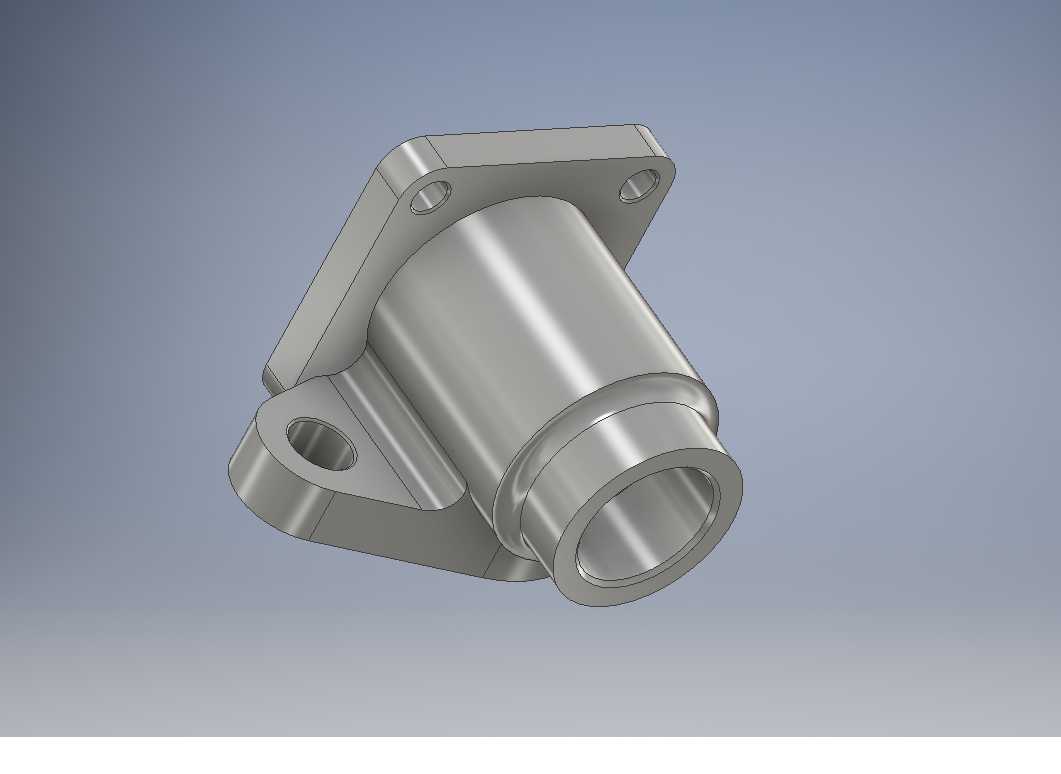

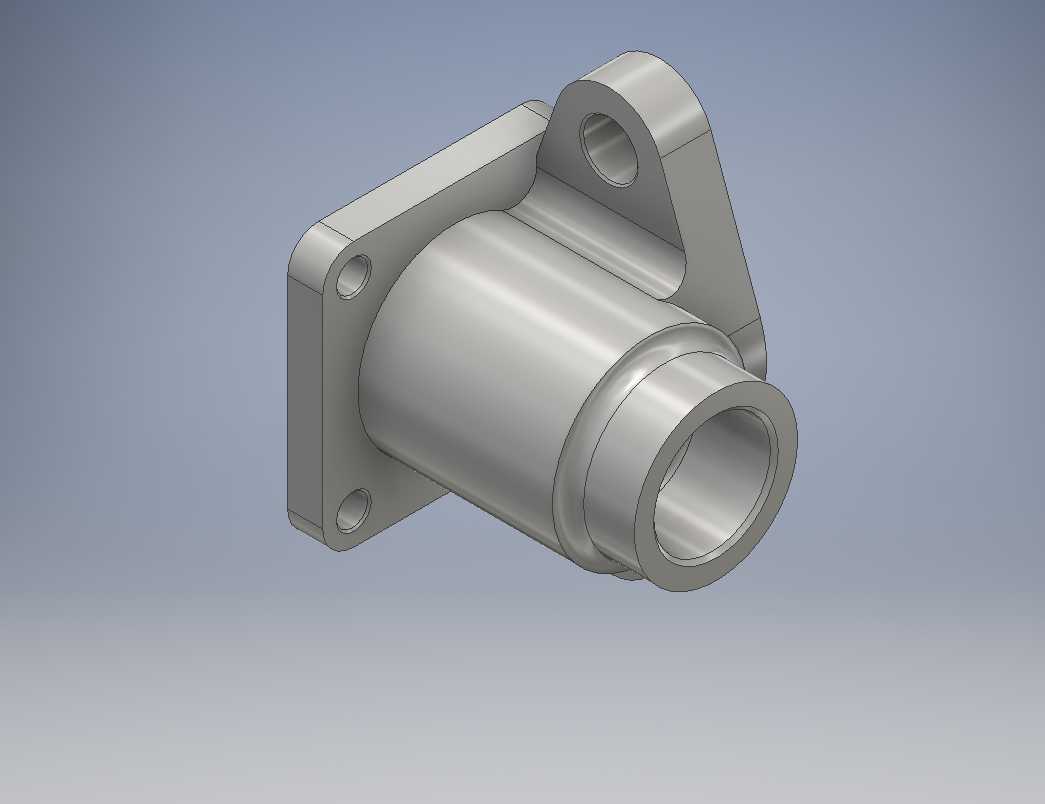

这款铝制铰接支撑构件，在轻载传动链路、小型工装夹具、非标自动化输送线的铰接工位上有着广泛的应用场景，主要承担相邻部件之间的铰接支撑、径向载荷传递以及相对转动限位的作用，相比钢制铸件，铝合金材质的构件在保证结构强度的前提下，能大幅降低安装位置的整体负重，尤其适合对安装件自重有严格限制的移动工位、轻量化设备机架场景。从结构设计逻辑来看，构件主体分为安装法兰板与铰接筒体两个核心功能段，上部的安装法兰板采用非对称异形轮廓，并非规则的方形或圆形法兰，这种轮廓设计是为了适配狭窄安装空间的边界限制，在避让周边管线、相邻运动部件的前提下，预留了三个不同位置的安装孔位，其中两个大直径通孔分布在法兰板的远端对角位置，用于穿装固定螺栓实现构件与安装基面的刚性连接，靠近筒体侧的小直径通孔则用于安装定位销，承担安装时的位置校准以及长期运行中的防转限位，避免螺栓受剪切力出现松动失效。下部的铰接筒体为中空贯通结构，内孔表面预留了足够的加工余量，实际生产中可根据配套铰接轴的直径进行精加工，保证轴孔配合的间隙符合转动副的设计要求，筒体与法兰板的衔接位置做了大圆弧过渡结构，这种设计并非单纯的工艺圆角，而是通过圆弧过渡分散两个功能段衔接处的应力集中，在承受径向偏载的时候，避免衔接位置出现应力断裂的问题，同时法兰板与筒体衔接的侧部还做了局部减薄的让位结构，给相邻铰接部件的转动留出足够的运动空间，避免运动过程中出现结构干涉。从安装边界来看，法兰板的最大外轮廓尺寸适配常见的20-30规格铝型材安装面，不需要额外加装转接板即可直接固定在型材机架上，铰接筒体的轴向长度控制在较短范围内，适合安装空间轴向尺寸受限的铰接工位，不会因为筒体过长占用过多的安装空间，三个安装孔的孔位间距经过匹配设计，固定螺栓的安装操作空间充足，使用常规内六角扳手即可完成装拆，不需要特殊的专用工装。在实际选型应用中，这类铝铸件支撑座多用于低转速、轻载荷的铰接部位，比如小型气动摆杆的支撑座、检测工位的翻转架铰接点、轻型物料台的转动支撑位，相比焊接式的支撑结构，一体铸造成型的构件一致性更好，批量安装时不需要逐个调整位置精度，能大幅缩短设备的装配调试周期，同时铝合金材质的抗腐蚀性能优于普通碳钢件，在普通车间环境下不需要额外做表面防锈处理即可长期使用，后期维护成本更低。设计过程中需要注意，安装法兰的非对称轮廓要匹配安装基面的周边结构，提前核算三个安装孔的受力分配，保证两个主固定螺栓的受力均匀，定位销孔的位置要避开应力集中区域，避免长期受载出现孔位变形，筒体内孔的同轴度要控制在合理公差范围内，保证铰接轴转动顺畅无卡滞，过渡圆角的尺寸要结合铸造工艺要求设定，避免铸造过程中出现缩孔、缺料等缺陷，影响构件的整体结构强度。
