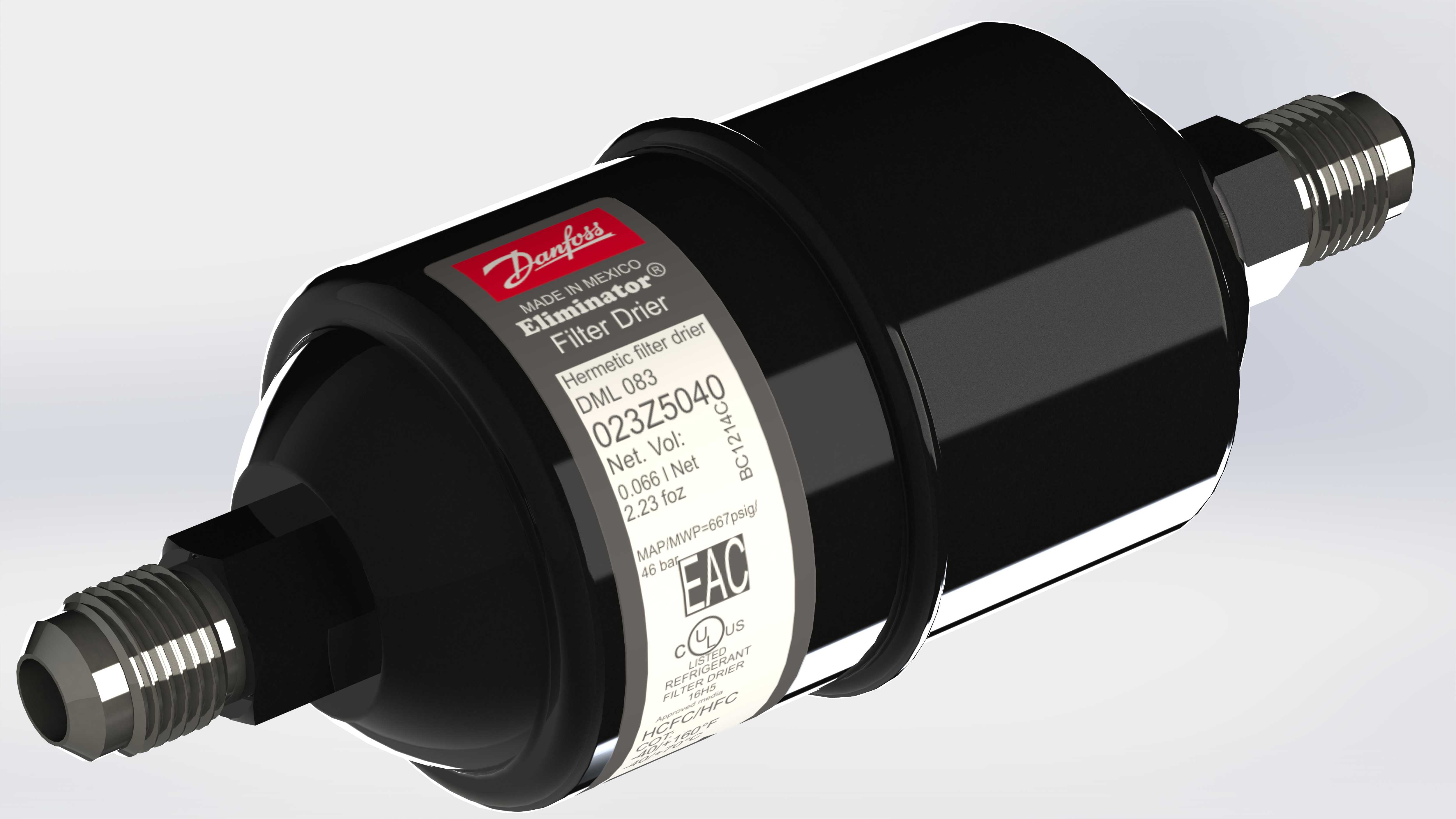

丹佛斯DML083制冷干燥过滤器结构模型

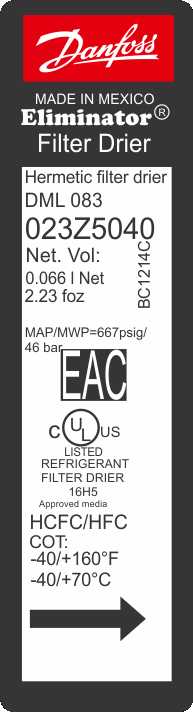

在商用制冷、冷链运输、工业冷水机组这类对冷媒洁净度要求极高的系统里，干燥过滤器是冷媒管路中不可缺失的核心保护元件，这款丹佛斯DML083型干燥过滤器，主要适配3/8英寸口径的冷媒管路，多用于中小型制冷回路的液管段安装。从实际工程应用来看，制冷系统在组装、维保过程中难免残留微量水分、金属碎屑、氧化皮等杂质，若这些杂质随冷媒进入节流元件，极易造成毛细管、电子膨胀阀的冰堵或脏堵，轻则导致制冷效率下降、温控失准，重则会造成压缩机阀片磨损、缸体拉伤，直接导致整套制冷设备报废。这款过滤器的设计完全围绕制冷系统的防护需求展开，外壳采用一体旋压成型的钢制壳体，表面做了防腐喷塑处理，能适应冷库、户外机组这类高湿、存在弱腐蚀介质的安装环境，壳体两端的连接口采用标准锥管螺纹设计，和同口径铜管焊接或螺纹连接时都能保证足够的密封强度，不会因机组运行的长期振动出现接口渗漏问题。壳体内部填充的是经过活化处理的分子筛与过滤纤维复合滤层，分子筛可以精准吸附冷媒中溶解的游离态水分，避免水分在节流低温段析出结冰，过滤纤维层则可以拦截管路中直径超过20微米的固体杂质，避免杂质进入精密节流部件和压缩机腔体内。在做三维结构设计还原时，首先要保证壳体的外形轮廓与实物完全一致，尤其是两端接口的同轴度公差要控制在合理范围内，避免后续装配干涉；壳体表面的标识区域要还原产品的流向箭头，这个箭头是现场安装时的核心参照，必须和冷媒流动方向保持一致，反向安装会大幅增加管路流阻，甚至导致滤层脱落堵塞管路。安装边界方面，这款过滤器的安装位置要预留至少两倍于本体长度的操作空间，方便后续维保更换，接口处焊接时要做好壳体降温处理，避免高温传导至内部导致分子筛失效，同时安装时要避开管路的应力集中段，可搭配配套的管卡做固定，减少机组运行振动对过滤器接口的疲劳损伤。从流道设计来看，这款过滤器的内部流道做了渐扩式处理，冷媒进入壳体后流速降低，能和滤层充分接触，提升水分吸附和杂质拦截的效率，同时不会造成过大的管路压降，不会影响整套制冷系统的冷媒循环效率，适配HCFC、HFC类常用冷媒，覆盖了绝大多数常规民用、商用制冷设备的使用需求。
