石油天然气用NEMA4X标准户外拉线接线盒

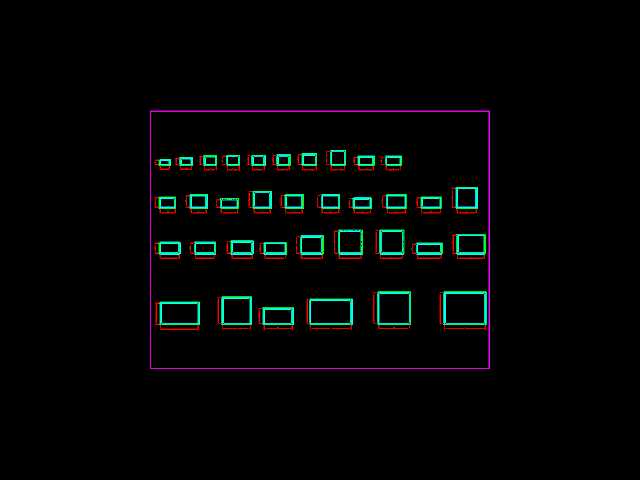

这类拉线接线盒主要面向石油天然气开采场站、户外长输管线阀室这类存在腐蚀介质、露天布设的作业场景，作为现场控制回路的拉线转接、线缆分线防护载体使用，适配NEMA 4X防护等级要求，可在长期雨淋、盐雾、油气腐蚀的户外环境下稳定工作，避免内部接线端子受外界侵蚀出现接触不良、短路等故障。从结构设计来看，盒体采用一体化冲压成型的密封结构，盒盖与盒身的配合面预留了密封胶条的安装槽位，所有线缆进出的敲落孔都做了加厚处理，配合防水格兰头可实现可靠的线缆密封，杜绝水汽、粉尘进入盒体内部。整套模型包含了不同尺寸规格的盒体结构，覆盖从单回路拉线到多回路分线的不同使用需求，最小规格的盒体可容纳2-3个接线端子，适配小范围单点拉线控制的场景，最大规格的盒体可布置十余个接线端子，满足多回路集中分线的布设需求。设计过程中充分考虑了现场安装的便利性，盒体背部预留了统一规格的安装固定孔位，孔位间距符合通用电气安装导轨的适配标准，既可以直接通过膨胀螺栓固定在场站的混凝土立柱、设备支架上，也可以卡扣式安装在标准DIN导轨上，适配不同现场的安装条件。不同规格的盒体都做了统一的安装边界规划，同一安装孔距的盒体可以实现现场互换，后期运维更换时无需重新打孔固定，降低现场改造的工作量。盒体内部预留了端子排的安装导轨位，可根据实际接线需求选配不同位数的接线端子，内部空间做了圆弧过渡处理，避免穿线时线缆绝缘层被盒体锐角划伤，同时预留了接地端子的安装位置，保证金属盒体可靠接地，满足防爆区域的电气安全要求。从实际使用场景来看，这类拉线盒常配套场站的紧急停机拉线开关、现场手动操作按钮使用，作为拉线开关与控制电缆之间的转接防护部件，相比普通室内接线盒，其密封结构、抗腐蚀性能都针对户外油气场景做了强化，可在-40℃到60℃的环境温度区间内正常使用，盒体表面采用静电喷塑处理，抗紫外线老化能力更强，长期露天布设不会出现涂层脱落、壳体锈蚀的问题。建模过程中还原了不同规格盒体的尺寸公差，盒盖与盒身的配合间隙控制在合理范围，既保证密封胶条有足够的压缩量实现密封，也不会因为间隙过小导致盒盖安装困难，所有棱角处都做了倒角处理，避免安装维护时划伤作业人员。
