石油天然气用索波特仪器支撑立柱结构

　　在油气田井场、集输站场的露天仪表布设场景中，这类支撑立柱是现场仪表安装的核心承载构件，主要用于承托索波特类检测仪器，将仪表抬升至指定检测高度，规避地面积水、浮尘、设备磕碰对仪表检测精度与使用寿命的影响。现场施工中，这类立柱往往需要适配不同的安装点位，单柱款多用于单点位压力、温度类仪表的独立安装，双横臂款可在同一安装基础上承载两台检测仪器，减少现场基础浇筑的工程量，尤其适合站场内管线密集、安装空间局促的检测点位。

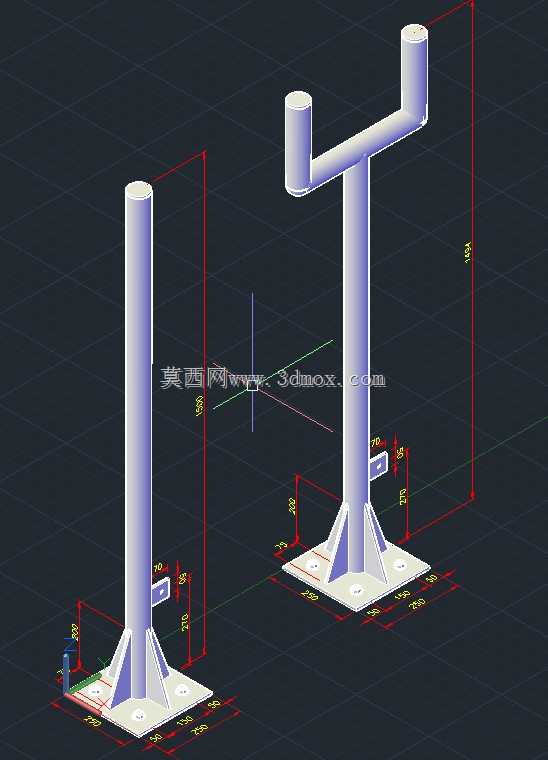

　　从结构设计逻辑来看，底部采用方形法兰安装板，四个安装孔位对称分布，可通过膨胀螺栓直接固定在混凝土硬化基础上，也可适配焊接预埋板的安装方式，法兰板与立柱主体之间设置四块三角形加强筋，筋板沿立柱周向90度均匀排布，能够抵消户外大风载荷、仪表安装偏载带来的倾覆力矩，避免立柱长期使用后出现倾斜变形。立柱主体采用等径直管结构，相比变径立柱加工难度更低，管材采购成本更可控，内壁空心结构还可预留仪表线缆的穿线空间，让现场布线更加规整，减少线缆外露带来的老化、破损风险。

　　双横臂款的横臂与主立柱采用垂直焊接结构，横臂端部同样设置圆柱安装接口，两个安装接口的高度差经过现场工况验证，既避免两台仪器的检测信号互相干扰，也方便运维人员站在地面完成仪表校准、接线操作，无需额外登高作业。立柱上预留的卡箍安装位，可用于固定穿线软管、仪表引压管，适配不同规格的管线固定需求，横臂与主立柱的连接位置同样设置小尺寸加强筋，抵消横臂端部承载仪表带来的弯曲应力，避免横臂长期承重后出现下挠变形。

　　尺寸设计上充分考虑现场安装边界，方形安装底板的边长控制在常规基础浇筑的尺寸范围内，无需额外放大基础尺寸，单柱款的整体高度适配站场常规仪表的安装高度要求，双横臂款的最高安装位与最低安装位的高度差，覆盖了油气站场常见的两类检测高度需求，安装孔的孔径适配现场通用的膨胀螺栓规格，施工人员无需额外定制连接件即可完成安装。立柱表面的尺寸标注清晰标注了各段的安装定位尺寸，包括加强筋的焊接位置、横臂的安装高度、安装孔的中心距，加工时可直接按图下料焊接，无需二次换算尺寸，降低车间加工的出错概率。

　　实际应用中，这类支撑立柱除了油气行业场景，也可适配化工园区、市政燃气场站的同类仪表安装需求，结构上没有复杂的曲面或异形构件，常规的焊接、切割设备即可完成加工，后期维护时如果局部出现锈蚀、变形，可直接替换对应段的管材，无需整体更换支架，降低运维成本。设计时充分考虑了户外使用的耐候性需求，整体结构无积水死角，焊接位置打磨光滑后做防腐处理即可应对露天的雨淋、日晒环境，安装完成后立柱的垂直度可通过底部法兰的垫片进行微调，保证仪表安装后处于水平状态，满足检测仪器的安装精度要求。
