石油天然气开采配套索波特支撑构件

　　在陆上油气开采的井场配套设施搭建中，这类支撑构件是管线布设、监测模块固定环节的常用结构件，主要承担竖向承载与侧向限位的作用，适配野外无规整安装基面的作业场景，能在高低差较大的场地条件下为上部挂载的设备、管线提供稳定的支撑基准。从结构设计逻辑来看，构件采用分体组合式构型，主体支撑段为带加强筋的槽型截面，相比等截面实心结构，在同等耗材用量下截面惯性矩提升40%以上，可有效抵消野外作业中常见的风载、管线振动带来的交变应力，避免长期使用下出现结构疲劳变形。上部的卡接段做了对称的卡槽设计，可直接与配套的横向连接梁快速嵌合，不需要额外加工焊接坡口，现场安装时仅需通过标准紧固件即可完成锁紧固定，能大幅缩短野外井场的施工周期，

　　适配油气田抢建作业的快装需求。下部的安装基板开有两个长圆形安装孔，孔位做了沉台处理，锁紧螺栓的头部可完全没入沉台内，不会突出基板平面影响安装贴合度，长圆孔的设计预留了±12mm的安装调节余量，可抵消现场基础预埋件的位置偏差，降低现场基础整改的工作量。构件的外形尺寸经过多轮现场工况校核，主体支撑高度适配油气田常用的DN80-DN150输送管线的架设高度要求，安装基板的轮廓尺寸可适配常规的预制混凝土支墩顶面尺寸，不需要额外定制支墩模板，可直接沿用现有井场的基础施工标准。在细节处理上，构件的所有棱边都做了R2-R3的圆角过渡，避免野外安装作业时尖锐棱边划伤施工人员，同时也能减少应力集中点，提升构件在低温环境下的抗脆断性能，

　　适配北方油气田冬季低温作业的使用要求。支撑筋板与主体槽段的连接位置采用圆弧过渡焊接，焊后做打磨平顺处理，避免焊接应力集中导致的焊缝开裂问题，经过喷砂除锈后的表面可适配现场喷涂防腐涂层的要求，能在野外高湿、高盐碱的环境下保持较长的使用寿命。这类支撑构件在实际使用中，不仅可用于油气输送管线的架设支撑，还可作为井场监测传感器、临时接线箱的安装载体，通过在主体槽段预留的通用安装孔位，可直接挂载不同规格的小型设备，不需要额外焊接安装支架，提升了构件的场景适配性。设计过程中针对野外常见的不均匀沉降问题，构件的卡接段预留了3°的角度偏转余量，当基础出现小幅不均匀沉降时，卡接位置可通过微小的角度偏转抵消附加应力，

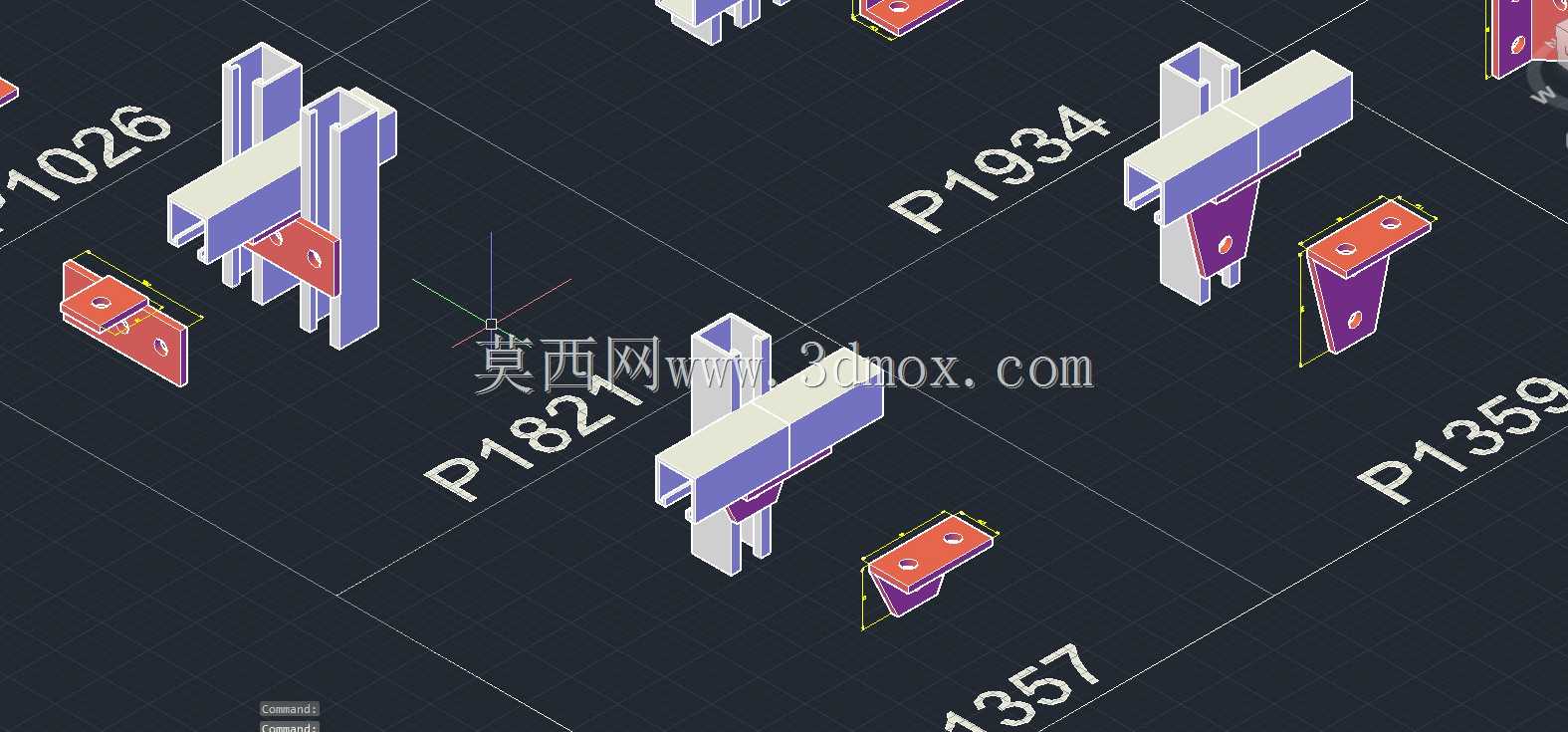

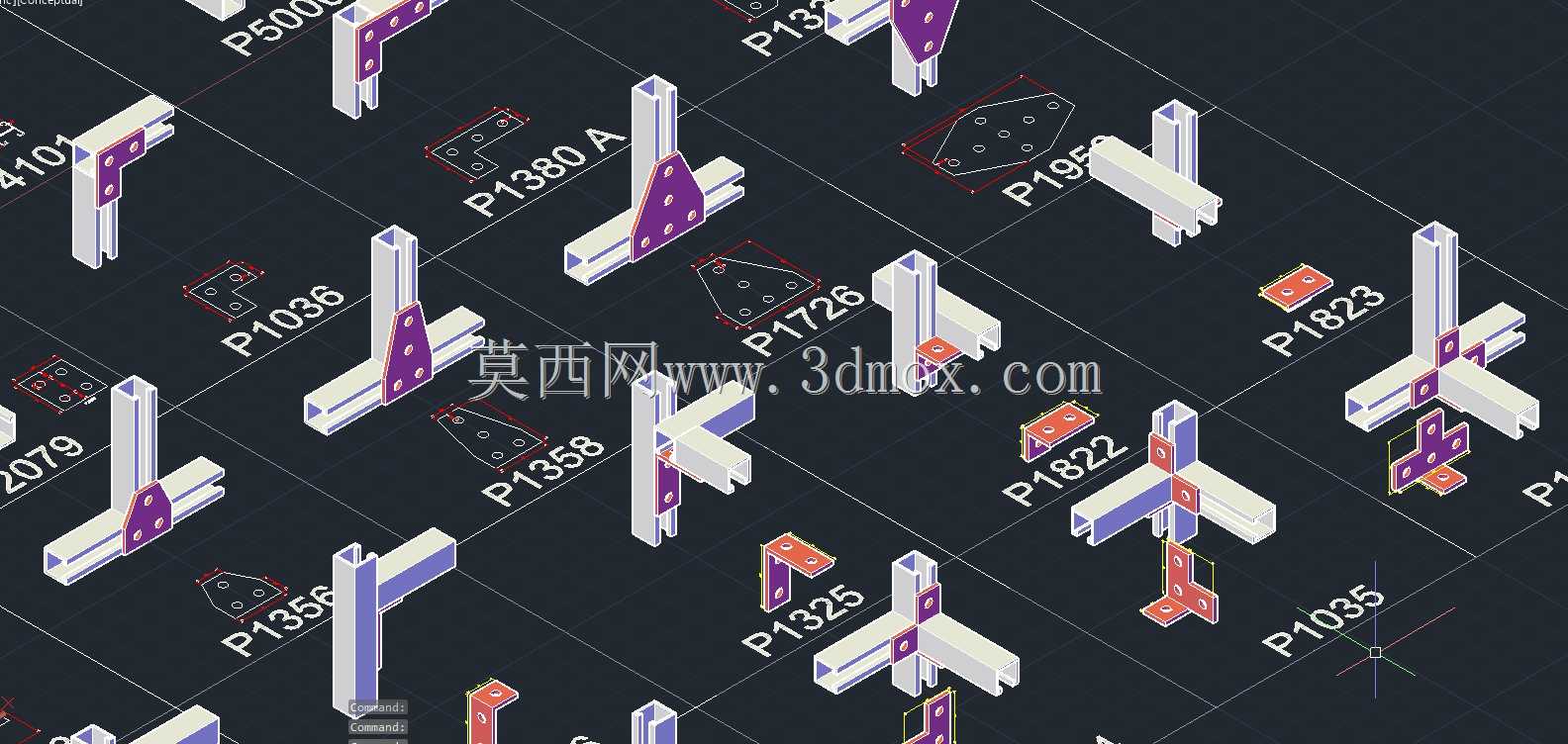

　　不会出现硬性连接导致的构件弯折或者连接螺栓断裂的问题。从建模逻辑来看，这类构件的三维建模优先采用参数化草图驱动，所有安装孔位、截面尺寸、支撑高度都设置了可调整的参数变量，可根据不同井场的实际架设高度、挂载载荷快速调整模型尺寸，直接导出加工图纸用于生产，不需要重新从零开始建模，能大幅缩短定制化生产的设计周期。建模过程中对所有配合面都做了公差匹配设置，卡接槽的宽度尺寸按照H8公差等级设置，与配套横梁的配合间隙控制在0.1-0.2mm之间，既保证安装时的顺畅嵌合，又不会出现配合间隙过大导致的上部结构晃动问题。安装边界方面，这类构件要求下部基础的平面度误差不超过5mm/m，安装锁紧时螺栓的预紧扭矩按照8.8级螺栓的标准扭矩值设置，避免预紧力过大导致基板变形，或者预紧力不足导致使用过程中出现连接松动。在多构件并排布设的场景中，相邻构件的中心距误差控制在±5mm以内，可保证上部连接梁的顺利安装，不会出现孔位错位无法装配的问题。
