快开盲板式压力舱舱门结构设计

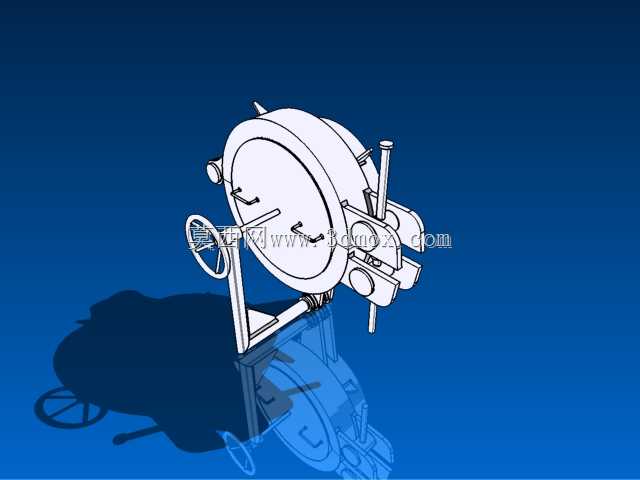

　　在油气输送场站、压力容器检测台、小型实验压力舱这类需要频繁启闭承压腔体的场景里，快开式舱门的结构合理性直接决定了作业效率与操作安全性，本次呈现的结构正是针对这类场景设计的侧开式快开盲板结构。不同于常规法兰螺栓连接的端盖结构，这套结构完全摒弃了多螺栓逐一紧固的操作逻辑，通过手轮驱动的锁紧机构实现舱门的快速启闭，单人即可完成全部操作，无需借助额外的吊装或紧固工具，适配需要频繁开关舱门进行物料装填、试件取放、内部检修的作业工况。从结构设计逻辑来看，这套舱门采用了侧摆式铰接布局，铰接支座设置在舱门主体的侧下方，既可以保证舱门开启后不会完全遮挡舱口操作空间，也能通过铰接轴的承重分担舱门自身重量，避免启闭过程中舱门出现偏磨或下坠变形。

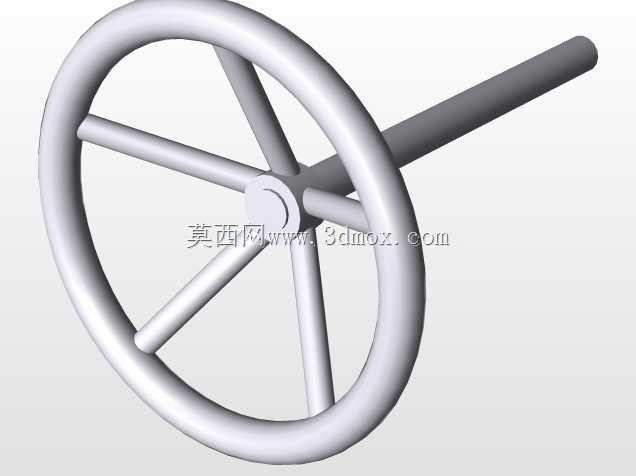

　　锁紧机构采用了周向分布的压块配合楔形锁紧结构，手轮转动时通过内部的连杆机构同步带动所有压块动作，相比单点锁紧结构，周向同步施压可以让密封圈的压缩量保持均匀，避免局部密封压合不足导致的泄漏问题，也不会出现局部压应力过大造成密封圈过早老化失效的情况。手轮的操作位置设置在舱门侧方的易操作高度，操作力经过连杆机构的力臂放大后，正常成年操作人员无需施加过大的力即可完成锁紧或解锁动作，操作行程经过限位结构约束，不会出现过锁紧导致的机构卡滞。密封结构采用了嵌入式的密封圈安装槽设计，密封圈完全嵌入舱门法兰的密封槽内，启闭过程中密封圈不会与舱口端面产生滑动摩擦，大幅降低密封圈的磨损速率，延长密封件的更换周期。从安装边界来看，

　　这套结构的安装法兰与承压腔体的连接采用标准法兰对接尺寸，法兰端面的密封面平面度、螺栓孔分布圆直径都匹配通用压力容器法兰的参数要求，可以直接替换同通径的常规螺栓紧固端盖，不需要对原有腔体接口做额外改造。舱门开启后的摆动半径经过优化，在完全开启状态下，舱门最外侧的突出距离控制在合理范围内，不会占用过多的侧向操作空间，适合安装在空间紧凑的场站设备间或者移动撬装设备上。结构上还设置了安全联锁的预留安装位，可以在锁紧机构上加装压力联锁装置，当腔体内部存在残余压力时，锁紧机构无法被解锁，避免误操作导致的带压开门风险，这一点对于承压类设备来说是必不可少的安全设计细节。舱门主体采用整体式锻造毛坯加工而成，相比焊接结构的舱门，

　　整体锻造的结构没有焊缝应力集中的问题，在反复承压、频繁启闭的工况下结构稳定性更好，不会出现焊缝开裂导致的强度失效问题。铰接轴处采用了自润滑轴套结构，长期使用不需要频繁加注润滑脂，也不会因为锈蚀出现启闭卡滞的问题，适合在户外场站、潮湿环境等维护条件有限的场景下使用。锁紧压块的接触面做了硬化处理，反复锁紧摩擦过程中不会出现压痕变形，保证长期使用后锁紧精度不会出现明显衰减。在实际选型应用中，这套结构可以根据承压等级、舱口通径调整主体板材厚度与锁紧压块的数量，通径覆盖范围可以适配从小型实验舱到中型输送管线清管器收发舱的使用需求，操作逻辑简单，对操作人员的技能要求低，不需要经过复杂的培训即可掌握正确的启闭操作流程。
