瓦尔武拉工业流体控制阀结构设计

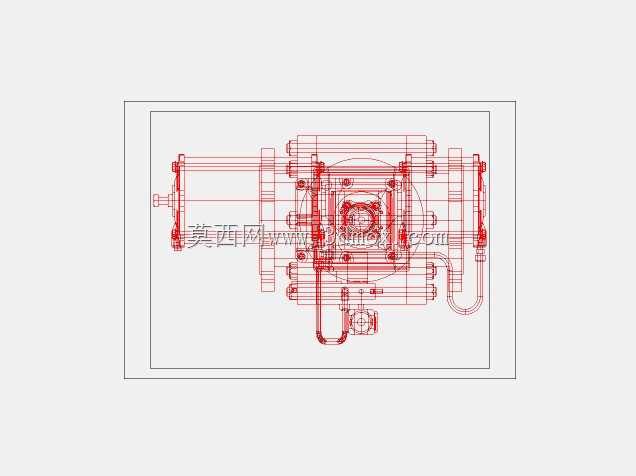

　　在化工流体输送、市政供水管网、工业制程管路系统中，这类阀件是控制管路通断、调节介质流量压力的核心执行部件，日常选型时需要结合管路通径、介质属性、工作压力等级匹配对应的结构参数，避免出现密封失效、流阻过大的问题。从结构设计逻辑来看，该阀采用对称式腔体布局，主体流道做了圆弧过渡处理，能有效降低介质流经阀腔时的局部阻力，减少紊流带来的管路振动与冲蚀损耗，针对含少量杂质的流体工况，阀腔内部预留了沉渣空间，可降低颗粒卡滞阀瓣的概率。执行端与阀体采用法兰式连接结构，密封面设置了多层止口，既方便后期拆解维护更换密封件，也能保证高压工况下的连接密封性，避免介质外漏。驱动部分采用直行程执行结构，阀杆做了同轴度公差约束，运动过程中不会出现偏磨，

　　能长期保证阀瓣与阀座的贴合精度，延长密封副的使用寿命。从安装边界来看，该阀的进出口连接尺寸符合通用管路法兰标准，安装时不需要额外定制过渡连接件，阀体侧面预留了信号反馈接口的安装位，可适配自动化控制系统的位置反馈元件，满足远程监控阀位状态的需求。整体外形做了紧凑化处理，在保证阀腔通流面积满足流量要求的前提下，尽可能压缩了轴向与径向的安装尺寸，适合在管路排布密集、安装空间受限的车间管廊、设备集成阀组中使用。设计过程中针对受力薄弱环节做了加强筋布局，在阀体进出口法兰与腔体连接位置、执行器安装支座位置都设置了辐射状加强结构，既可以降低铸件的壁厚需求控制整体重量，也能承受管路安装时的附加应力与工作状态下的水锤冲击，避免阀体出现应力开裂。

　　阀杆的密封采用组合式填料结构，不需要频繁压紧填料压盖即可保证长期密封效果，减少日常运维的工作量。流道设计时针对不同开度下的介质流向做了导流处理，在小开度调节工况下不会出现介质直冲密封面的情况，能有效降低密封面的冲蚀速率，提升阀件在调节工况下的使用寿命。在实际工程应用中，这类阀件可适配水、油品、低腐蚀性化工介质等多种流体工况，通过更换密封副与阀体材质即可覆盖不同压力等级与介质温度的使用场景，不需要大幅改动主体结构，具备较强的工况适配性。建模过程中所有配合面都保留了合理的公差间隙，运动部件之间没有干涉风险，装配逻辑符合实际阀门的装配工艺顺序，可直接用于生产出图、阀组装配模拟、管路系统干涉检查等工程场景，也可作为同类型阀件结构优化设计的参考蓝本，帮助设计人员快速完成阀组布局与结构校核，减少重复建模的工作量。
