四英寸可调节管道伸缩缝结构设计

在市政给排水、工业流体输送管路系统中，管道受介质温度变化、地基沉降、安装对位偏差影响会产生轴向位移与径向偏角，这类位移如果得不到有效补偿，会在管路接头处产生极大的附加应力，轻则造成密封面泄漏，重则拉裂管道焊缝、损坏相连设备接口。这款4英寸规格的伸缩缝产品，核心作用就是在管路中提供可控的位移补偿量，单段产品可实现最大200mm的轴向伸缩调节，同时可适配小角度的径向偏转，有效吸收管路运行中的形变应力。

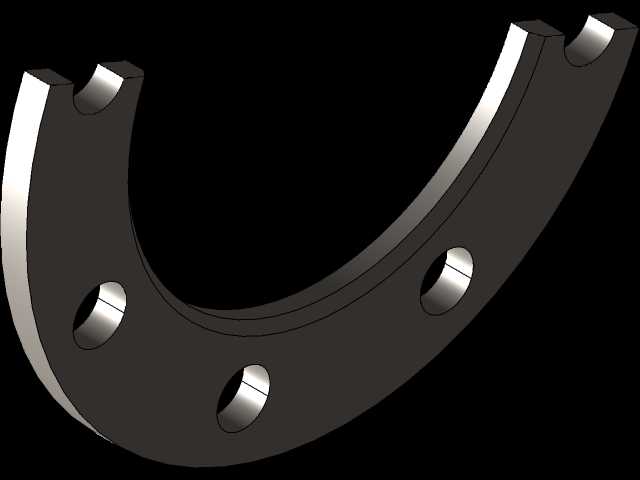

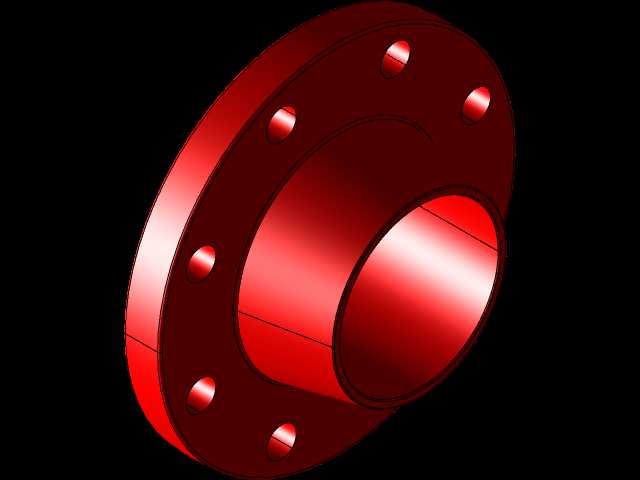

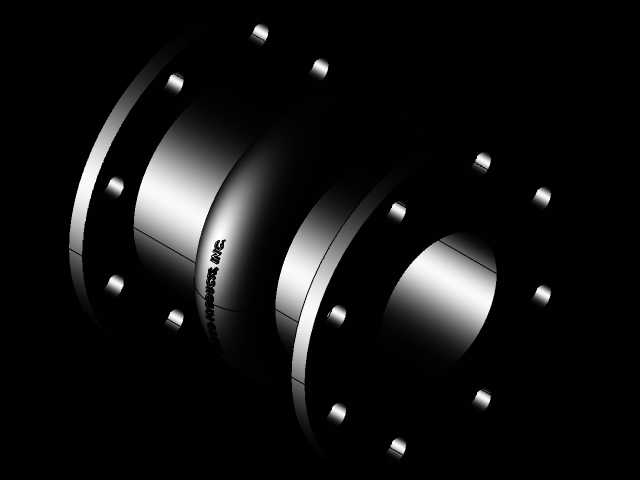

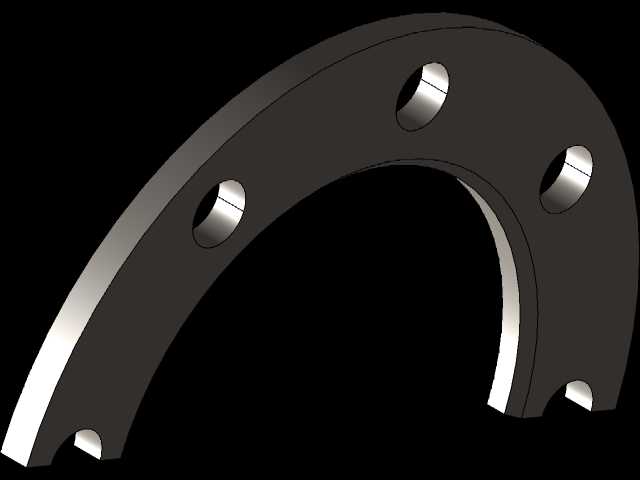

从结构设计来看，产品采用双法兰对接形式，两端法兰的螺栓孔位匹配同公称通径的标准管路法兰，安装时无需额外制作过渡接头，可直接串接在管路断点位置。中间的弹性密封主体采用耐老化橡胶材质，被两侧的金属压盖通过周向均布的螺栓压紧，密封压缩量可通过螺栓的锁紧程度进行调节，既能保证不同压力工况下的密封可靠性，也能在密封件出现老化磨损时，通过二次压紧补偿密封面的压量损失，延长整体使用寿命。

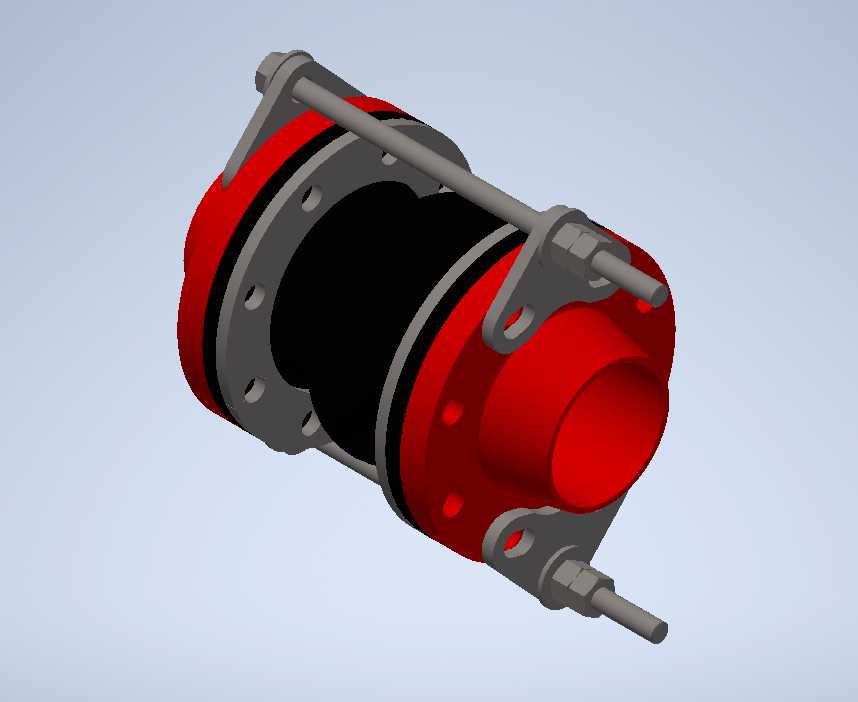

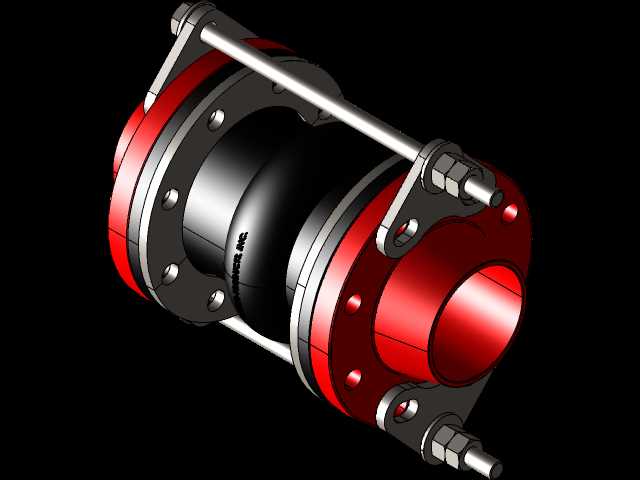

产品外部设置了对称分布的限位拉杆结构，拉杆穿过两端的金属连接耳座，两端配置锁紧螺母，一方面可以在运输、安装过程中固定伸缩段的初始长度，避免密封组件受外力拉扯出现错位，另一方面在管路运行时可以限制最大伸缩量，防止伸缩量超出设计范围导致密封失效、管路脱开。两端的金属壳体采用铸造成型后加工密封面与安装孔，壳体外部做了防腐涂覆处理，可适配多数常规水、弱腐蚀性流体的输送工况。

从安装边界来看，产品公称通径为4英寸，安装时需要在管路中预留对应长度的安装空间，初始安装长度可根据现场管路的实际间距通过拉杆调节，法兰对接面需加装适配的密封垫片，锁紧连接螺栓后需要将拉杆的限位螺母调整到设计允许的伸缩间隙位置，不能将拉杆完全锁死，否则会失去位移补偿的作用。这类伸缩缝产品常被用在泵站进出口管路、长距离输送管线的分段位置、建筑穿墙管路的隔振补偿段，相比刚性接头，可大幅降低管路应力集中的风险，减少后期运维中接头泄漏的故障概率，同时降低管路安装时的对位精度要求，提升现场施工的效率。在建模过程中，需要重点保证法兰螺栓孔的位置度、密封压合面的平面度、拉杆安装孔的同轴度，这些尺寸直接影响产品安装后的适配性与密封性能，金属件的倒角、圆角处理也需要符合铸造与机加工的工艺要求，避免出现应力集中的薄弱位置。
