四英寸可限位管道膨胀节结构设计

项目分类:3D模型 发布时间:2021-09-23 ID:287366
  • 四英寸可限位管道膨胀节结构设计
  • 四英寸可限位管道膨胀节结构设计
  • 四英寸可限位管道膨胀节结构设计
  • 四英寸可限位管道膨胀节结构设计
  • 四英寸可限位管道膨胀节结构设计
  • 四英寸可限位管道膨胀节结构设计
  • 四英寸可限位管道膨胀节结构设计
  • 四英寸可限位管道膨胀节结构设计
  • 四英寸可限位管道膨胀节结构设计
  • 四英寸可限位管道膨胀节结构设计
  • 四英寸可限位管道膨胀节结构设计
  • 四英寸可限位管道膨胀节结构设计
  • 四英寸可限位管道膨胀节结构设计
  • 四英寸可限位管道膨胀节结构设计
  • 四英寸可限位管道膨胀节结构设计
  • 四英寸可限位管道膨胀节结构设计
  • 四英寸可限位管道膨胀节结构设计
  • 四英寸可限位管道膨胀节结构设计
  • 四英寸可限位管道膨胀节结构设计
  • 四英寸可限位管道膨胀节结构设计
  • 四英寸可限位管道膨胀节结构设计
  • 四英寸可限位管道膨胀节结构设计
  • 四英寸可限位管道膨胀节结构设计
  • 四英寸可限位管道膨胀节结构设计
  • 四英寸可限位管道膨胀节结构设计

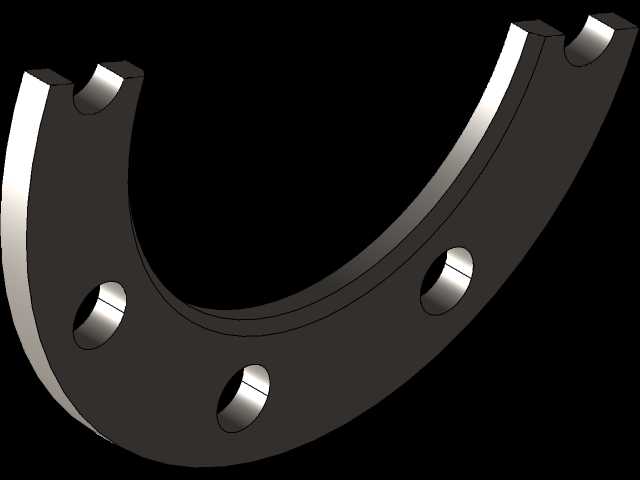

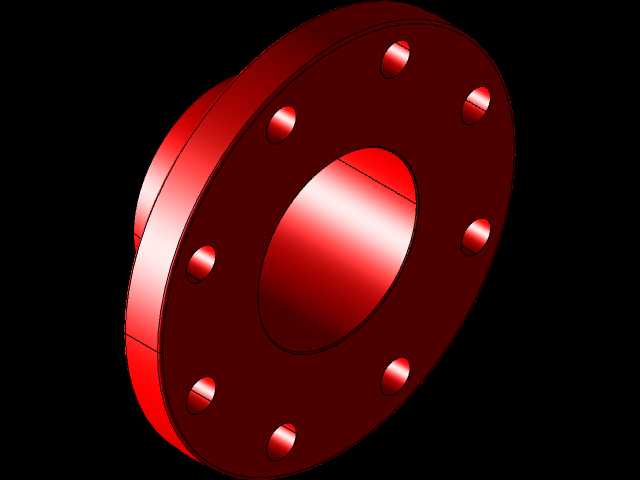

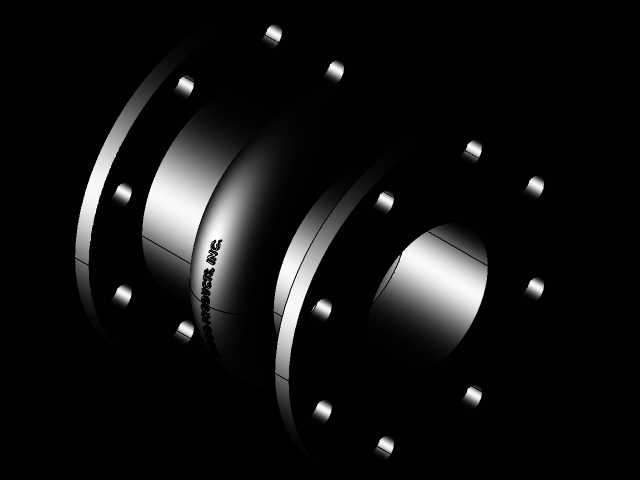

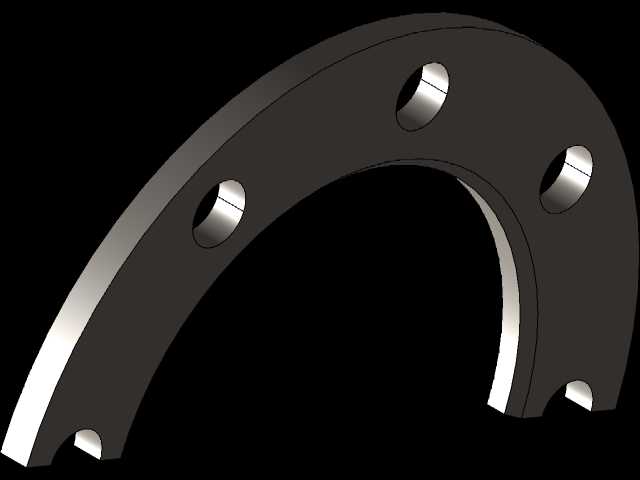

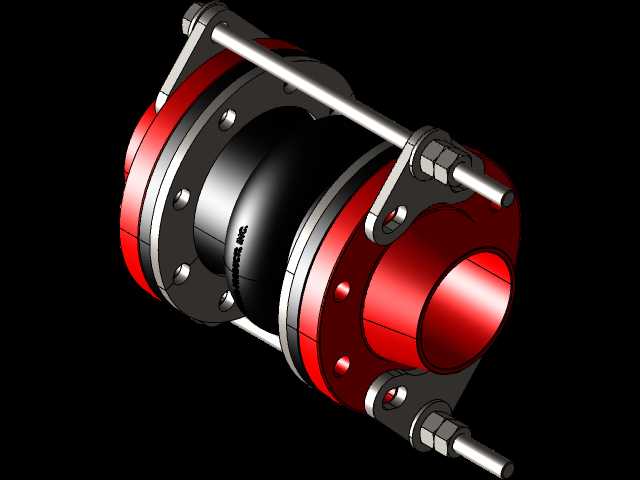

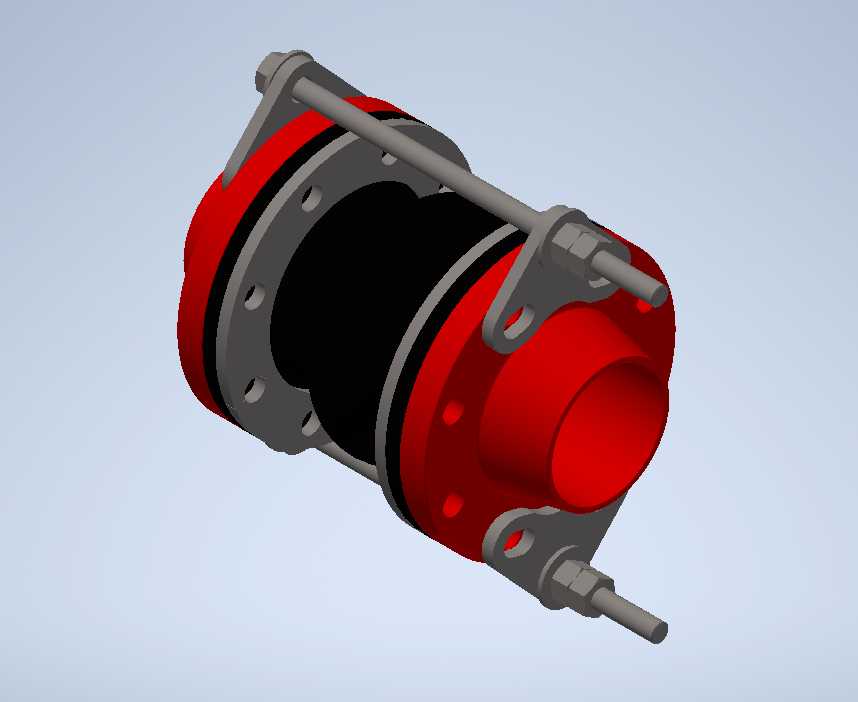

在市政给排水、化工流体输送、暖通空调循环水等管路系统中,热胀冷缩带来的管路位移、设备运行传递的振动是管路设计阶段必须考量的核心问题,这款公称尺寸四英寸的限位式膨胀节,正是针对这类工况开发的管路补偿元件。不同于无约束的普通橡胶软接头,该结构在两侧法兰端加装了对称布置的限位拉杆组件,拉杆穿过两端法兰的带衬套安装耳座,端部通过锁紧螺母限定拉伸与压缩的极限行程,避免管路出现超量位移时橡胶主体被过度拉扯或挤压造成失效,同时可平衡管路内压产生的轴向推力,降低管路支架的受力载荷。主体部分采用中间橡胶弹性体加两端金属法兰的复合结构,橡胶部分为中空变径结构,可同时补偿轴向的拉伸压缩位移、一定范围内的径向偏移以及小角度的角向偏转,橡胶材质本身的阻尼特性还能有效吸收水泵、阀门等设备运行时传递的振动,阻断振动沿管路刚性传递,降低管路系统的共振风险,同时可缓冲流体水锤带来的瞬时冲击。设计阶段首先明确了公称通径对应的法兰连接尺寸,两端法兰采用标准法兰盘结构,均布螺栓孔可直接与同规格的管路法兰配对安装,无需额外加工转接件,安装时仅需调整拉杆端部螺母的初始间隙,预留对应工况下所需的补偿量即可。限位拉杆的布置采用周向均布的三点式布局,相比双拉杆结构受力更均匀,耳座与法兰采用一体化焊接结构,避免长期受力出现焊缝开裂问题,耳座内加装的耐磨衬套可减少拉杆动作时的磨损,提升长期运行的可靠性。从安装边界来看,该膨胀节的整体轴向长度适配常规管路的安装间距,径向突出的拉杆组件不会超出常规管路支墩的安装空间,安装时无需额外扩大管路操作空间,可直接替换同规格的普通橡胶软接,在需要限制补偿位移、防止管路拉脱的工况下,相比无限位结构的软接安全性更高,尤其适用于泵组进出口、长距离直管段中间、设备与管路的连接位置,可有效补偿管路因温度变化产生的热位移,减少设备振动向管路的传递,降低管路接口处的应力集中,避免法兰密封面因受力不均出现泄漏问题。建模过程中对橡胶主体的弧度、法兰的厚度、拉杆的直径都做了等比例还原,各部件的装配关系清晰,可直接用于管路系统的装配干涉检查、支吊架受力校核等设计环节,帮助设计人员提前确认安装空间,验证管路补偿方案的合理性。
