电磁式碗形振动给料送料结构设计

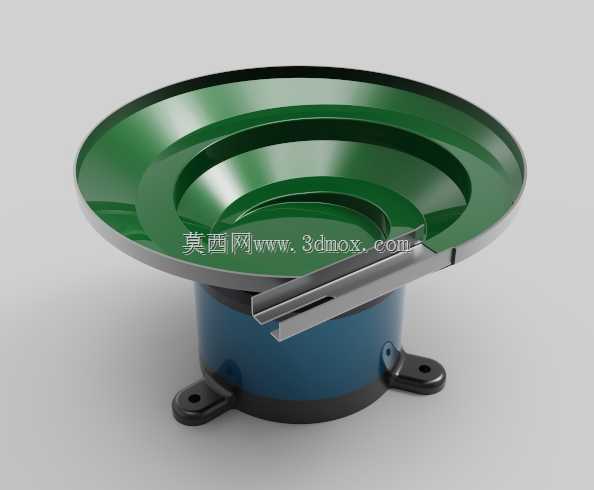

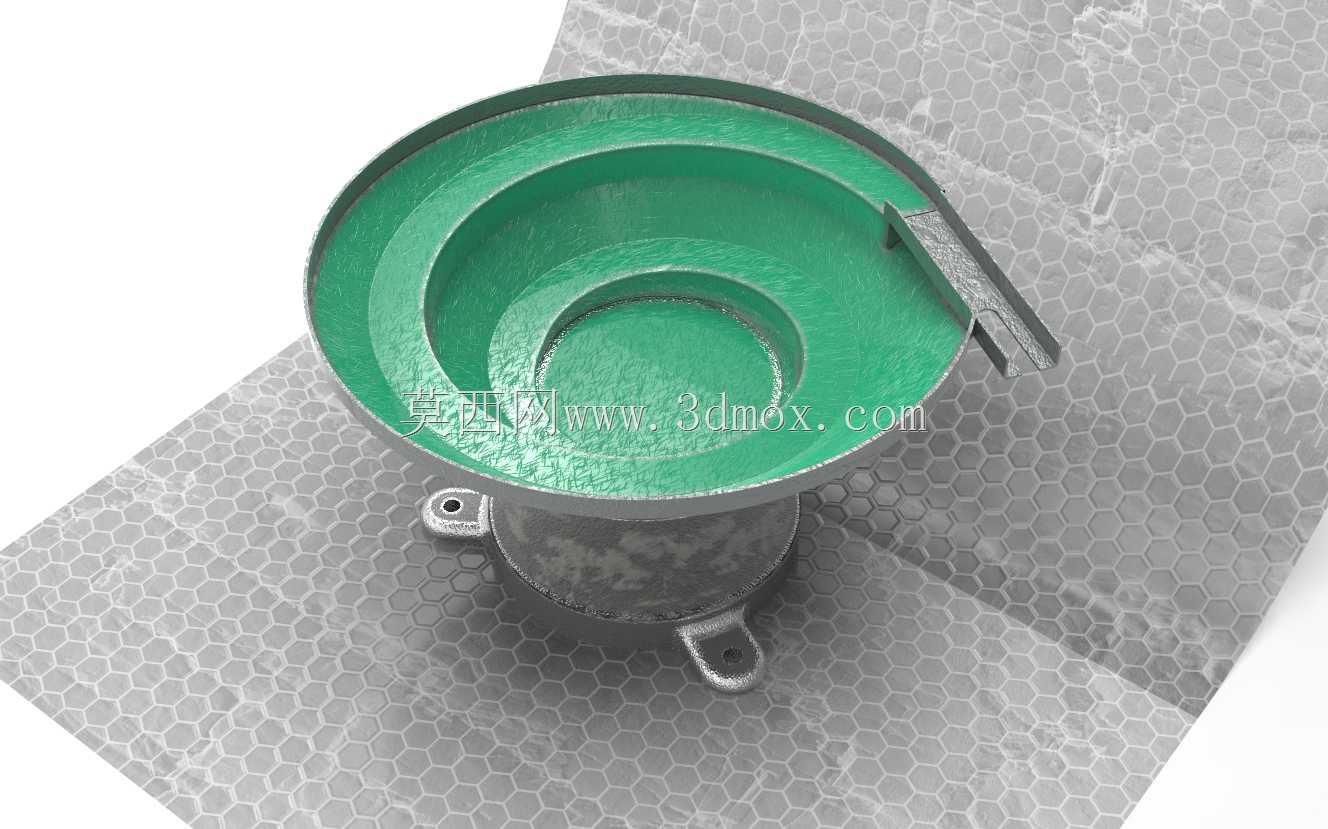

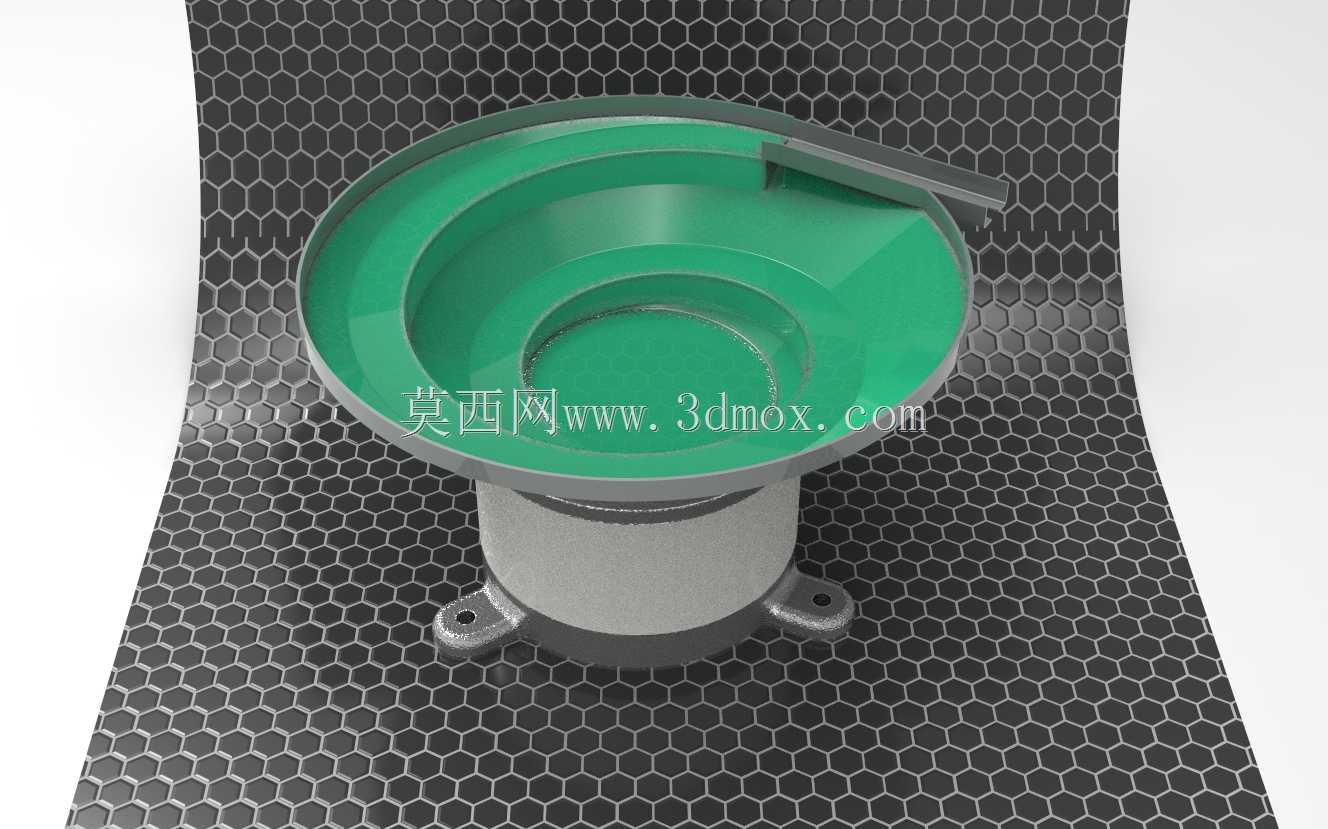

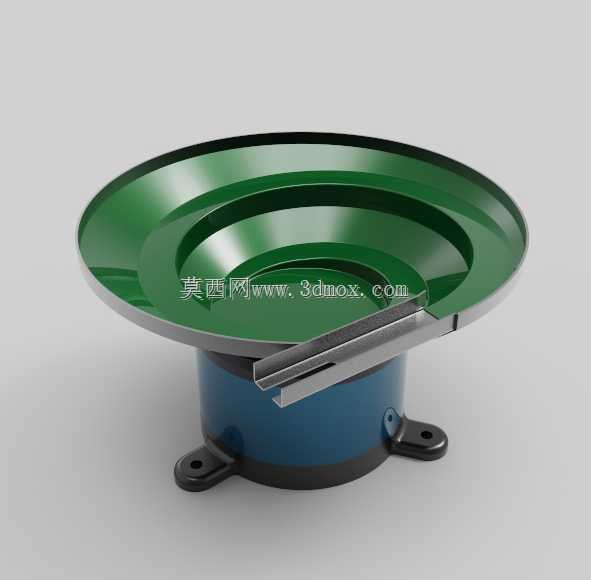

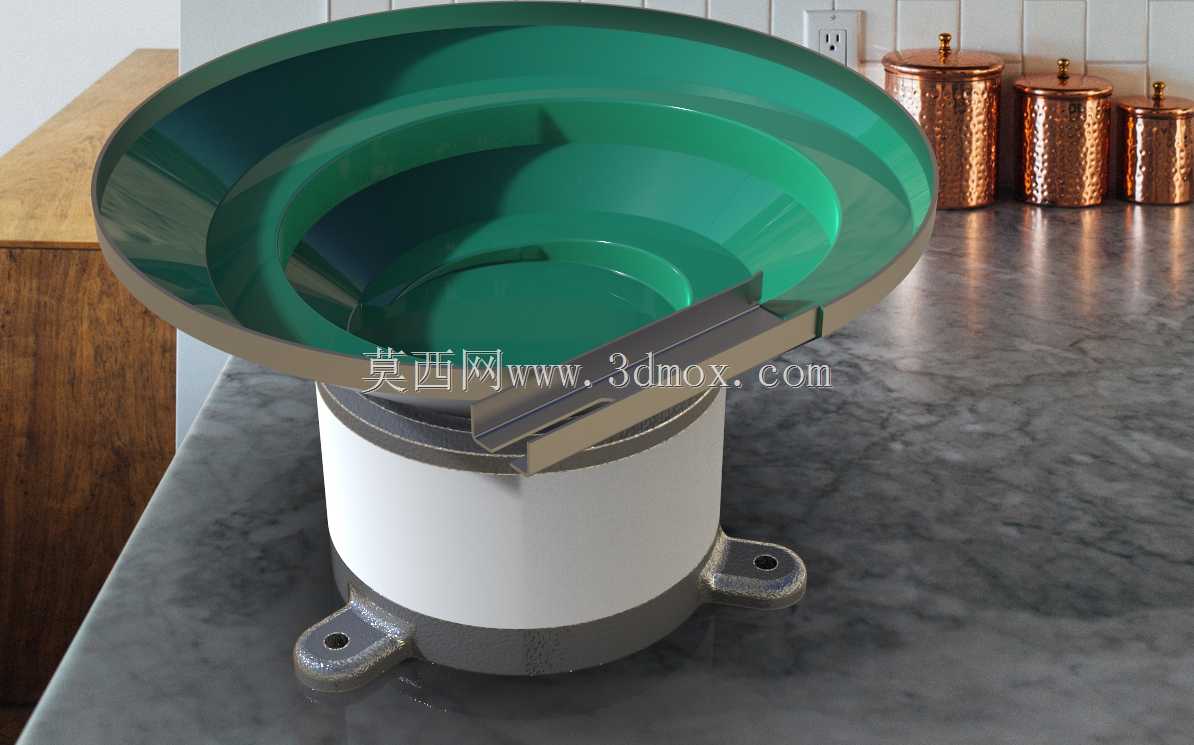

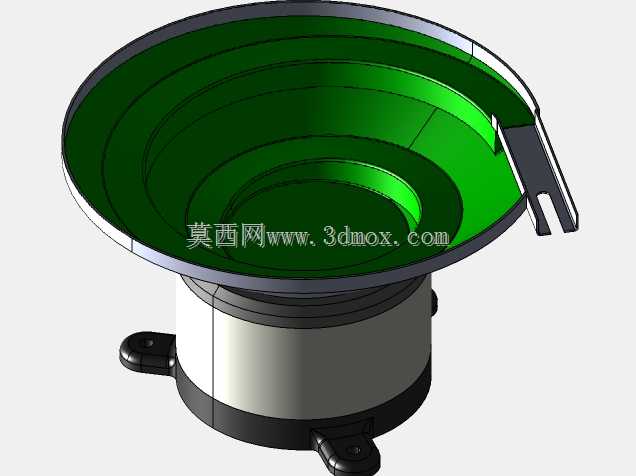

在小零件自动化排序送料的产线环节里，这类碗形振动给料装置是整列上料工位的核心执行部件，常见于电子元器件组装、小五金件冲压连线、紧固件分选包装等场景，负责将散堆放置的小型工件按照统一姿态定向输送到下一工位，替代人工完成重复性的排料上料动作，大幅提升连续生产的节拍稳定性。设计这类给料结构时，首先要匹配目标工件的外形特征确定料碗的螺旋升角，通常螺旋轨道的升角控制在1.5度到2.5度区间，升角过大会导致工件爬坡时打滑回退，升角过小则会拉长料道长度，增加整体设备的占地尺寸。料碗内壁的涂层选择兼顾耐磨性与摩擦系数，图中所示的绿色耐磨涂层一方面可以降低工件与料道的硬接触磨损，另一方面能提供稳定的摩擦阻力，保证工件在振动过程中沿螺旋轨道稳步上行，不会出现无规则跳料的情况。底座部分的电磁驱动单元是整个设备的动力核心，设计时需要匹配料碗的额定载荷选择对应的电磁激振参数，配套的板弹簧倾斜角度需要和振动方向角匹配，通常振动方向角设置在20度到30度之间，保证料道上的工件获得沿螺旋切线方向与垂直料道方向的复合激振力，实现工件的单向步进移动。安装边界上，底座预留的两个安装耳需要匹配生产线台架的安装孔位，安装时需要保证整个料碗的水平度偏差不超过0.5度，否则会出现工件在料道一侧堆积、排序紊乱的问题。料碗出口处的定向缺口需要根据目标工件的重心、外形轮廓做定制化修型，不符合姿态要求的工件会在缺口处落回料碗底部重新参与排序，只有姿态符合要求的工件能沿出口轨道送出。设计建模过程中需要重点校核螺旋料道的拼接顺滑度，不能出现局部凸起或接缝错位，否则会在送料过程中出现卡料堵料的故障；同时要核算电磁驱动部分的振幅调节范围，保证针对不同重量的工件都能调整到合适的振动幅度，避免振幅过大导致工件飞出料道，或是振幅过小导致送料速度达不到产线节拍要求。这类给料结构不需要额外的气源或液压动力，仅靠电磁激振就能完成送料动作，能耗低、结构简单，日常维护仅需定期清理料道内的杂物、检查板弹簧的紧固螺栓是否松动即可，在中小零件的自动化加工、组装产线中有着极高的应用普及率。建模时还要注意料碗与底座的连接法兰定位精度，保证激振力的传导方向与设计值一致，避免出现横向摆振导致的送料不稳问题。
