带曲柄连杆驱动的多工位直线执行机构

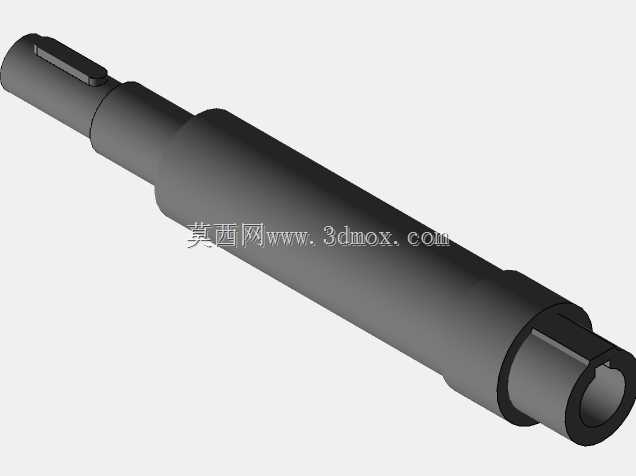

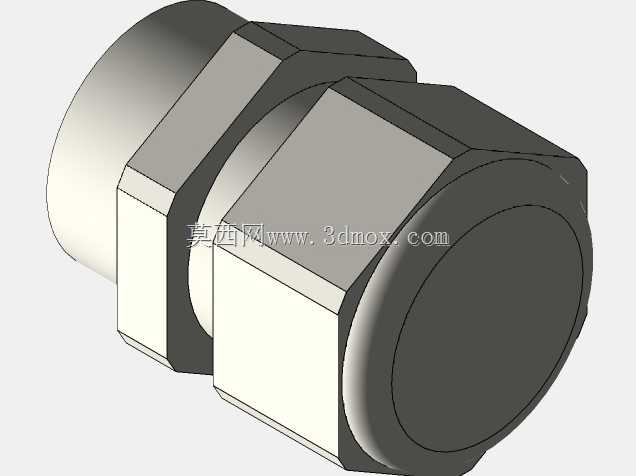

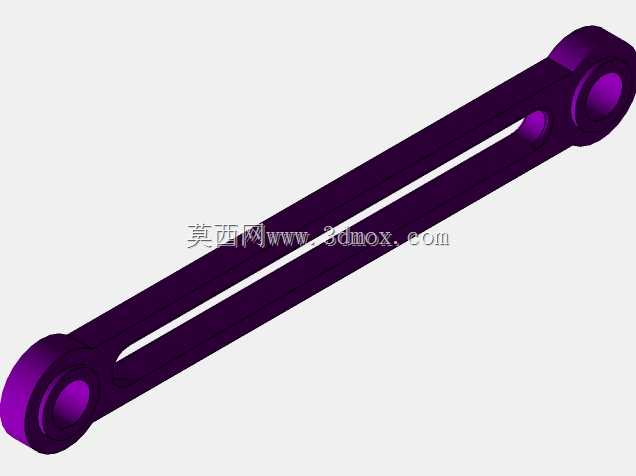

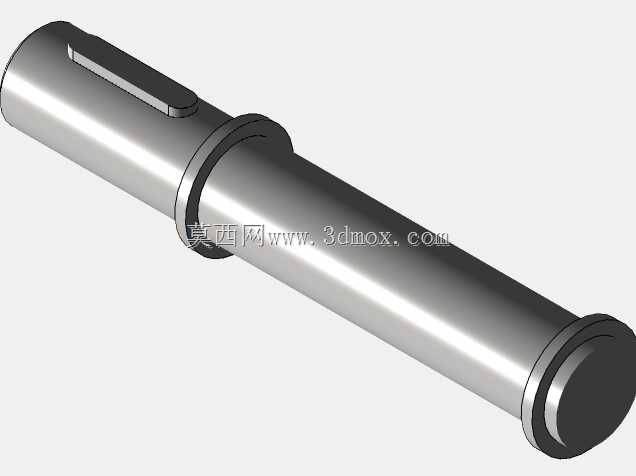

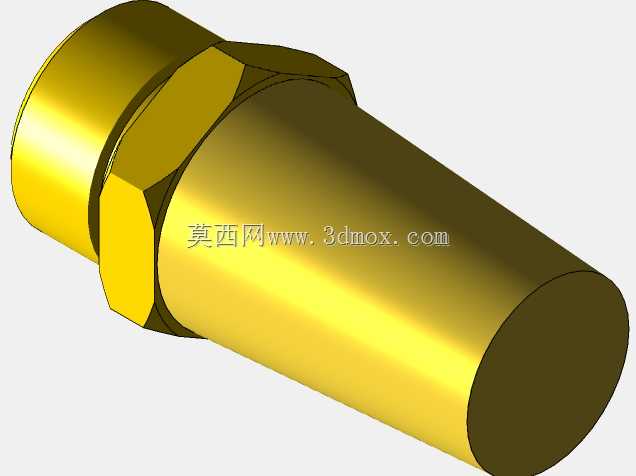

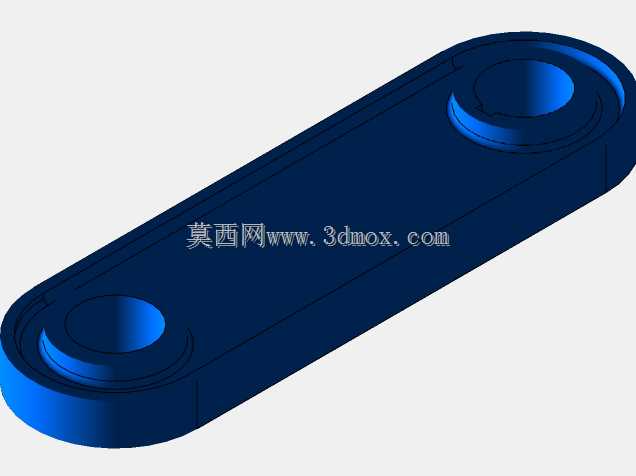

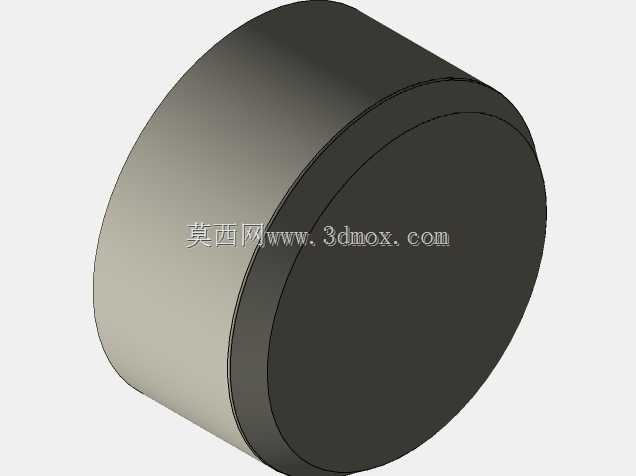

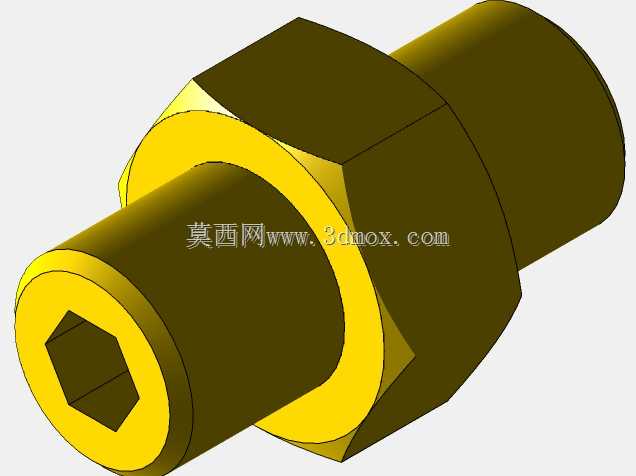

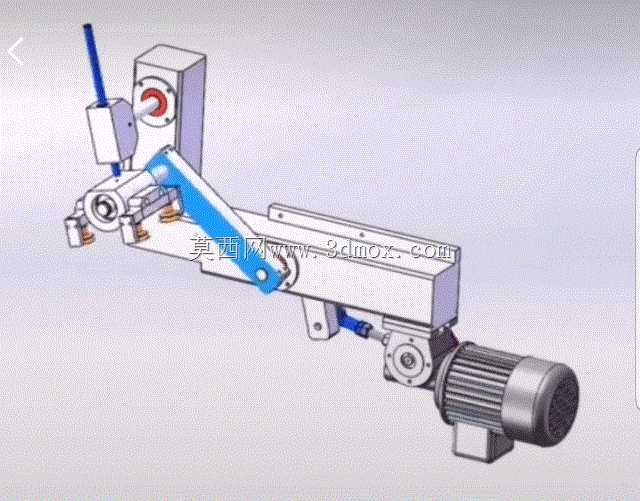

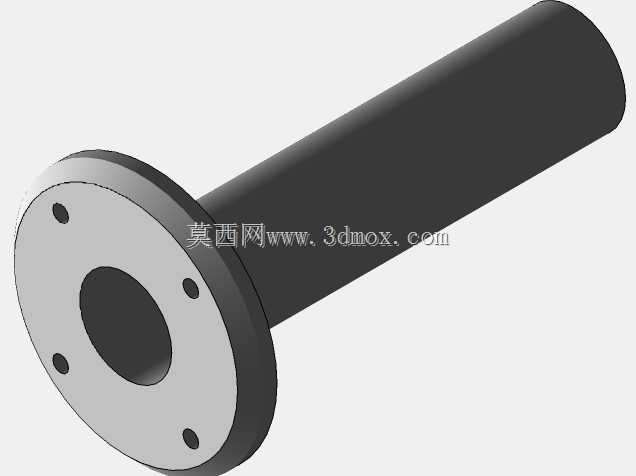

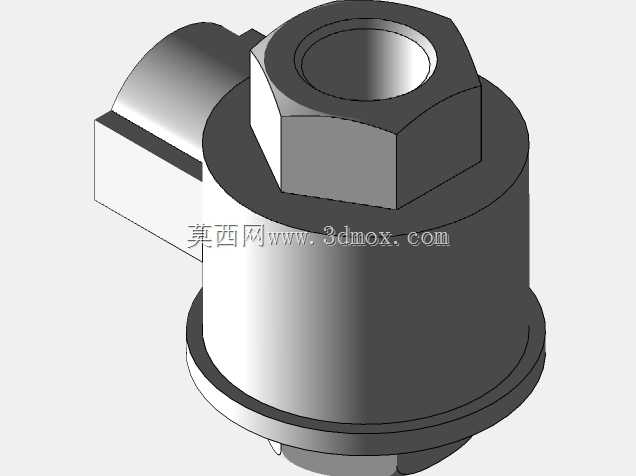

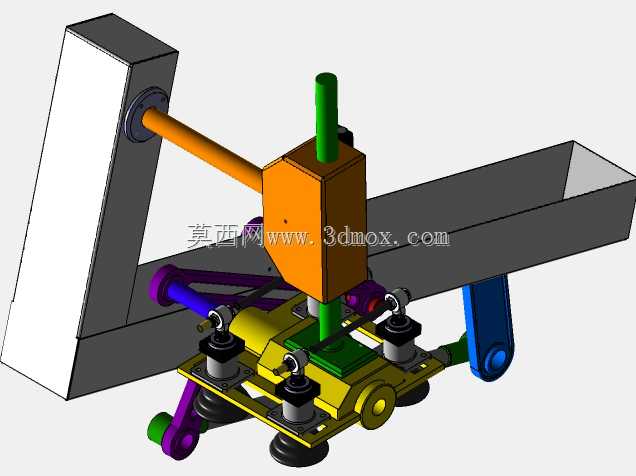

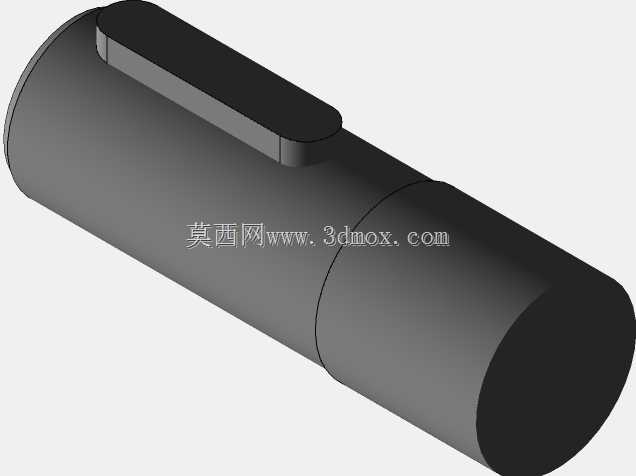

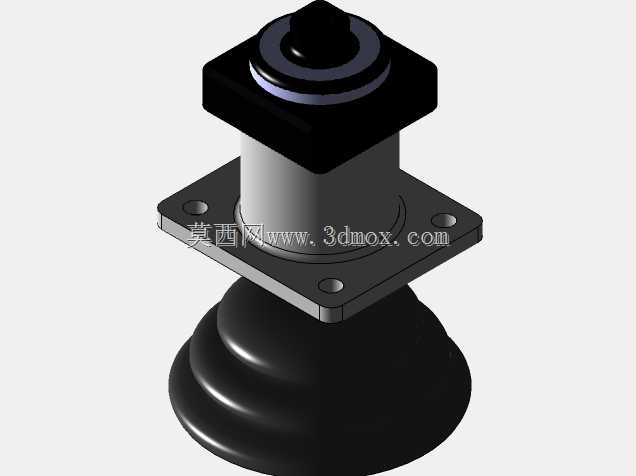

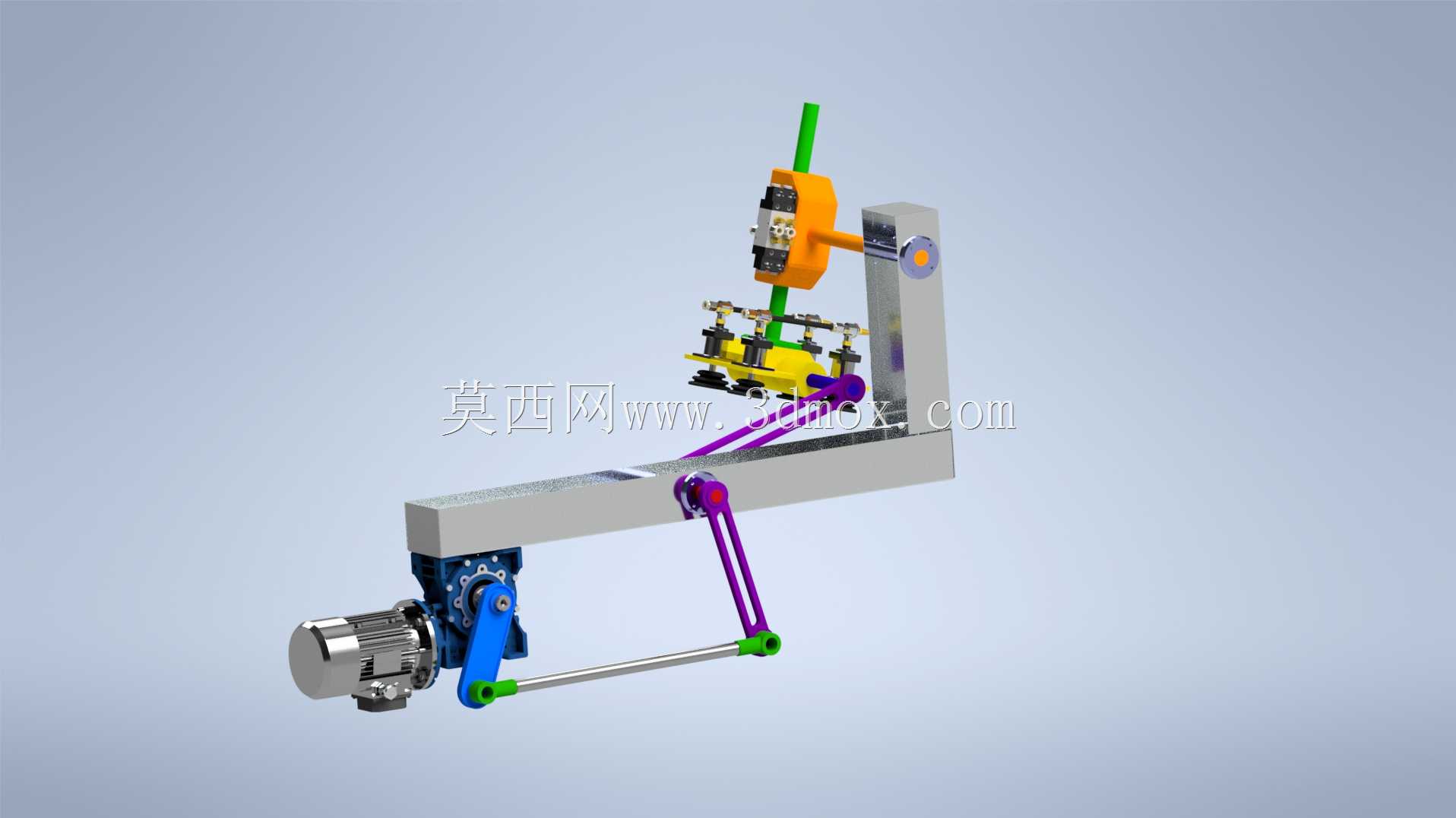

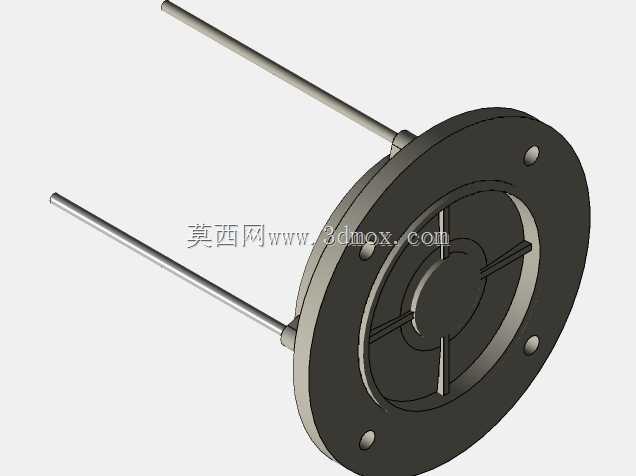

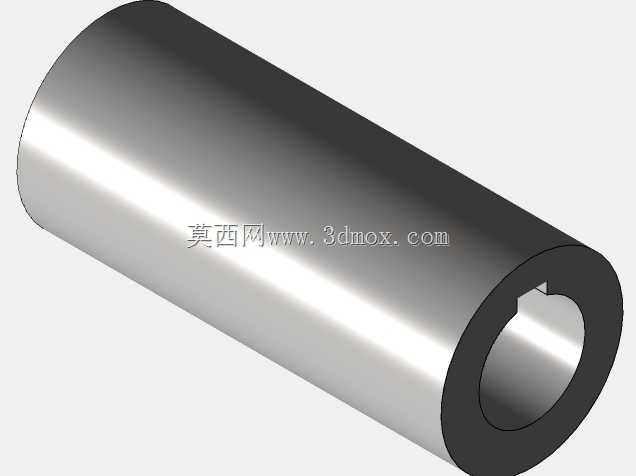

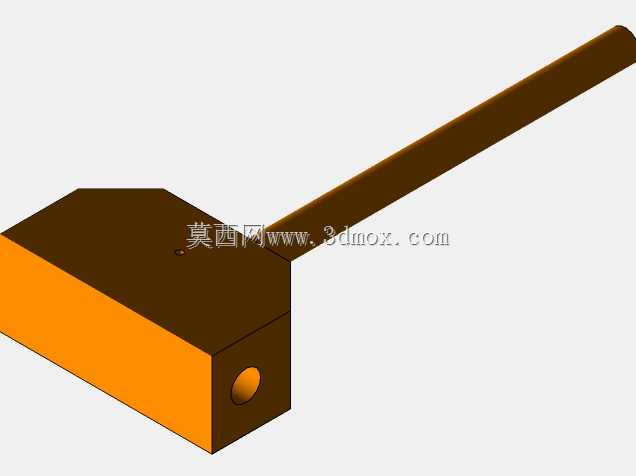

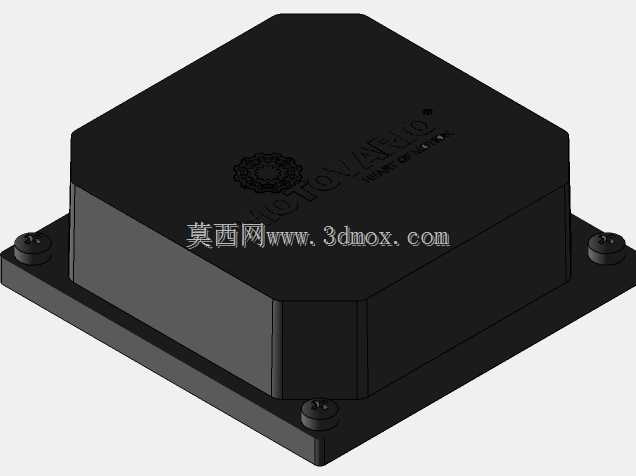

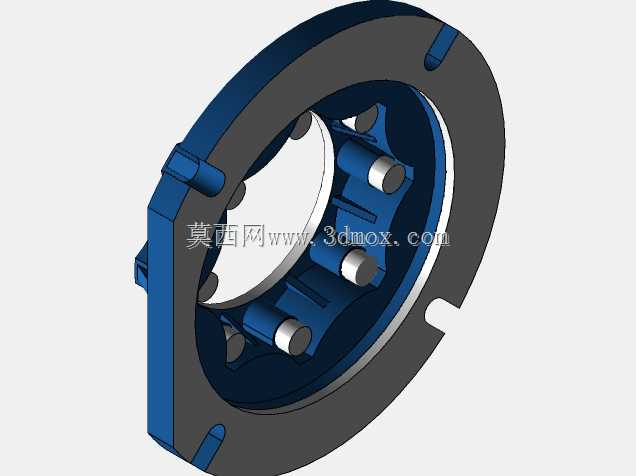

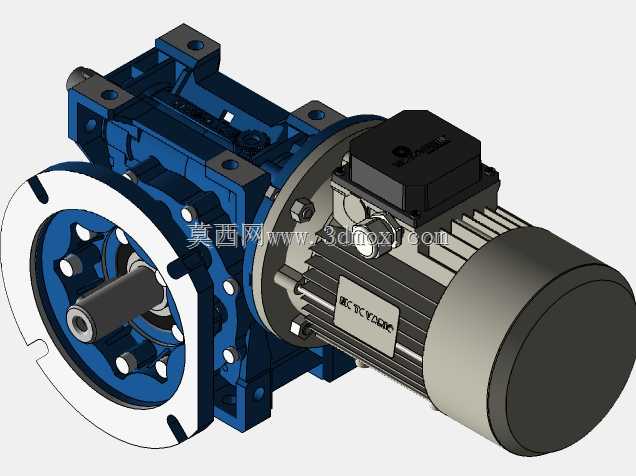

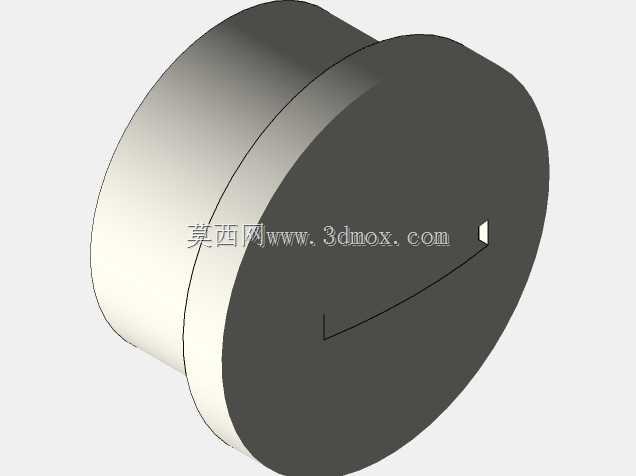

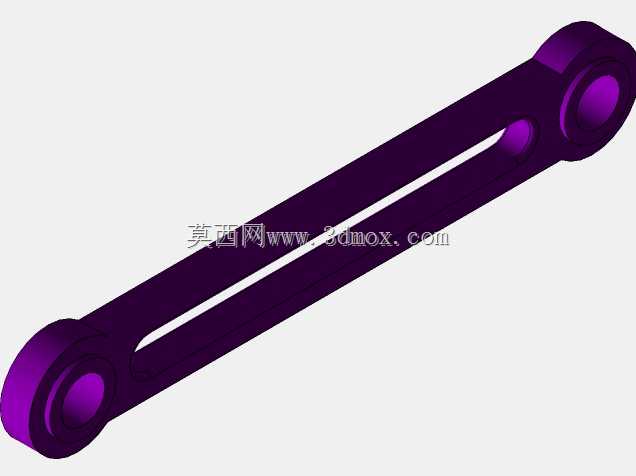

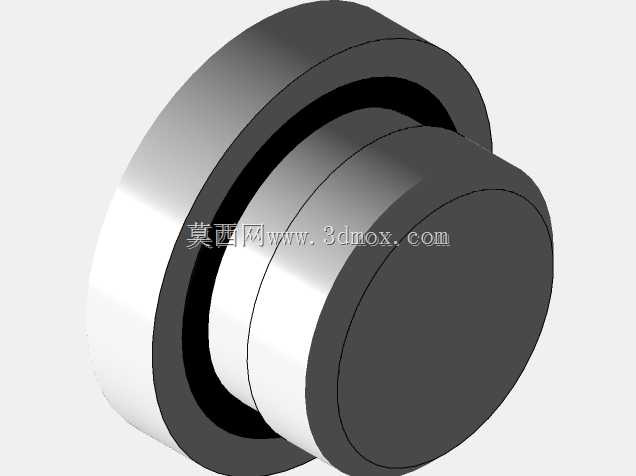

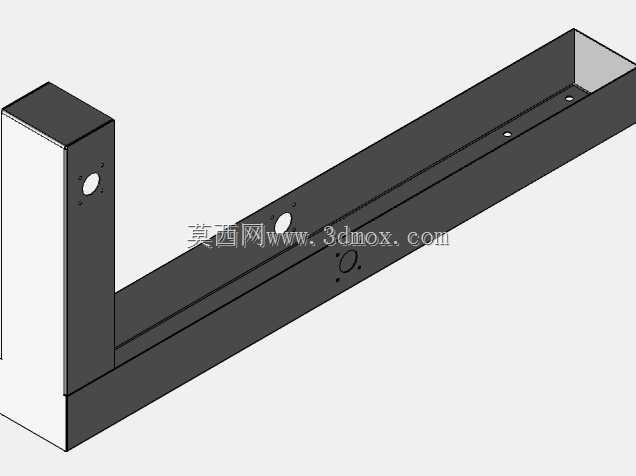

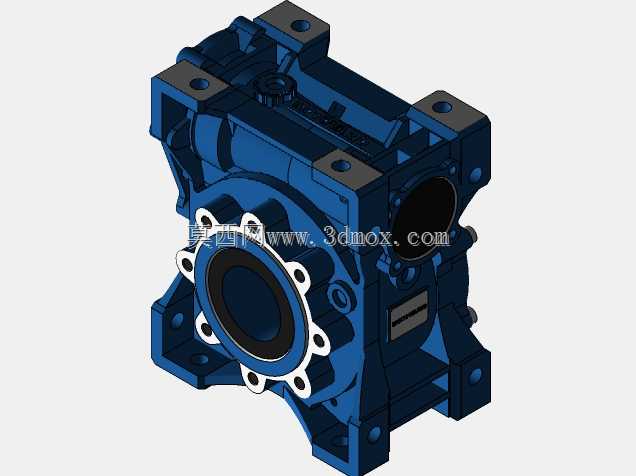

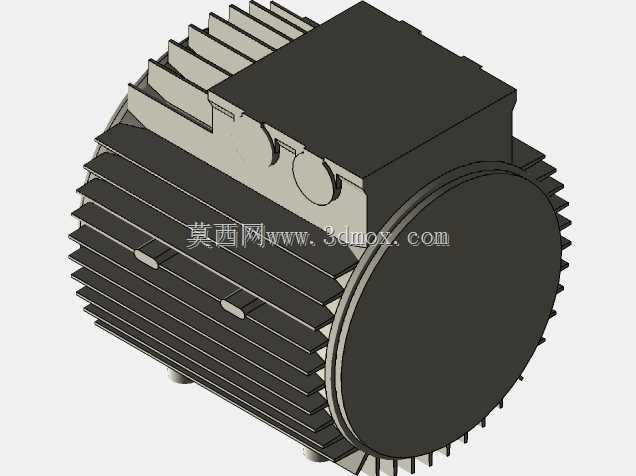

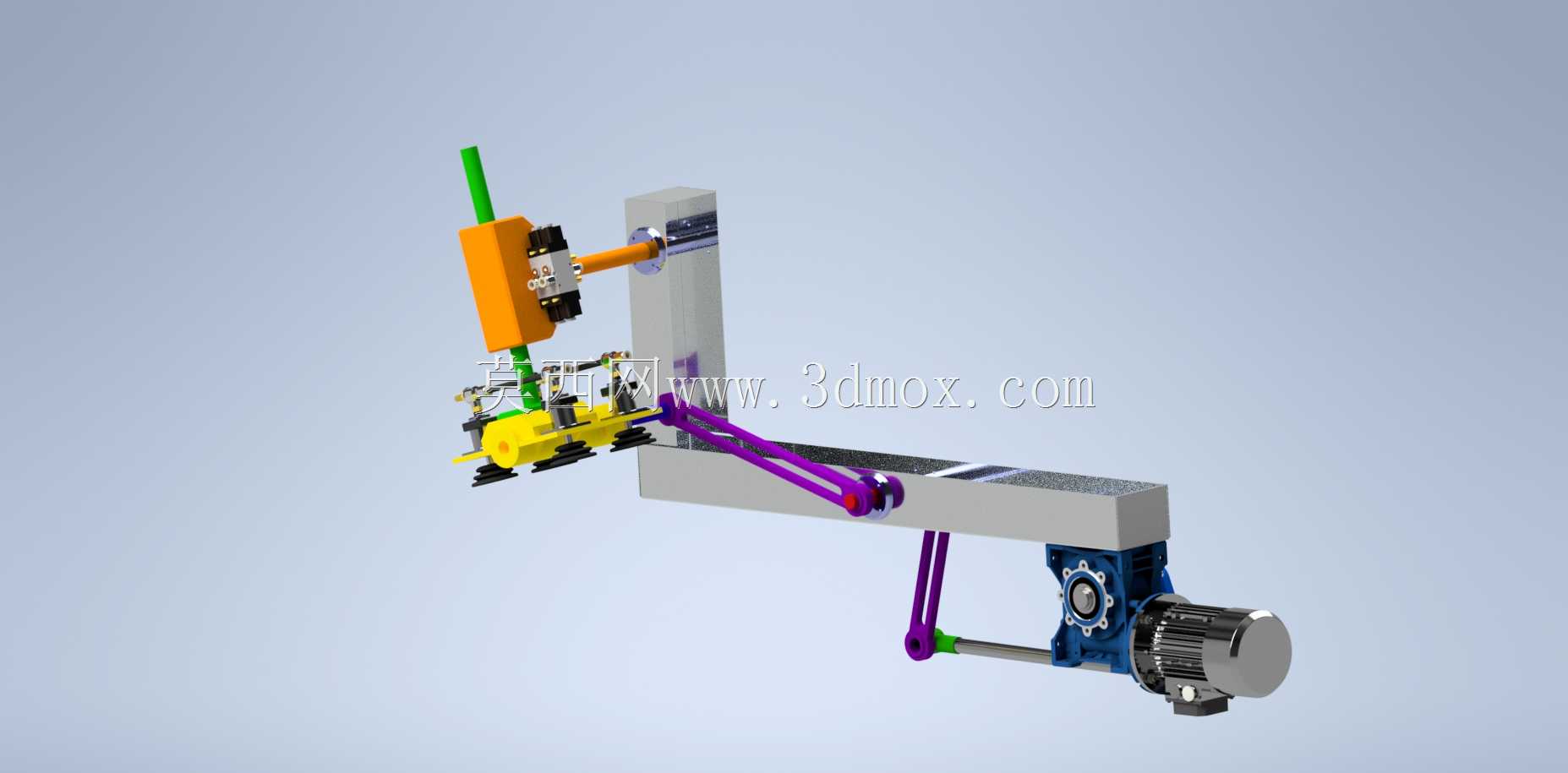

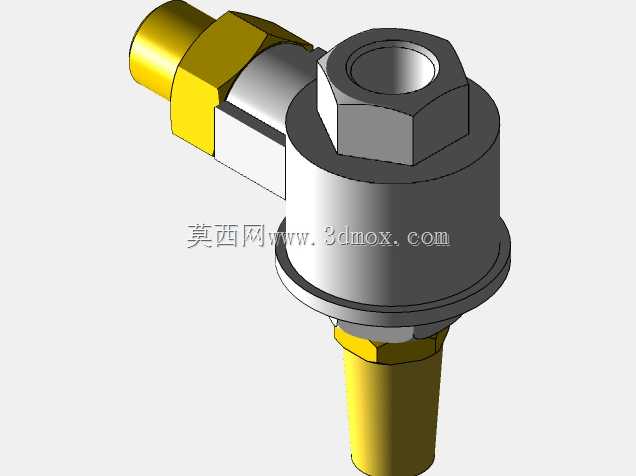

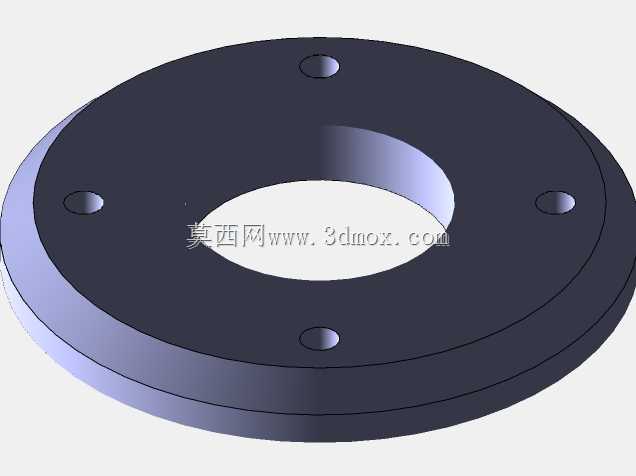

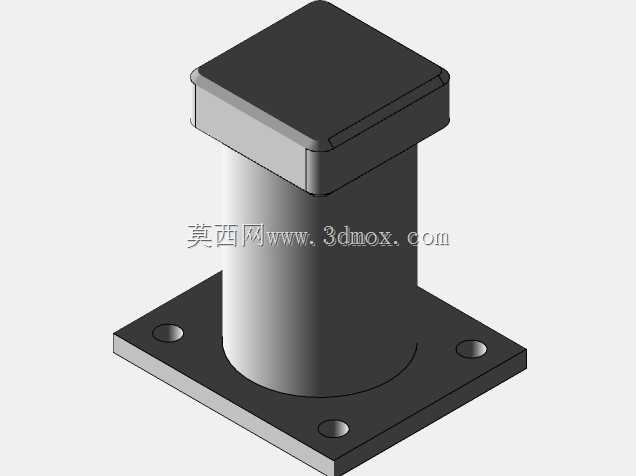

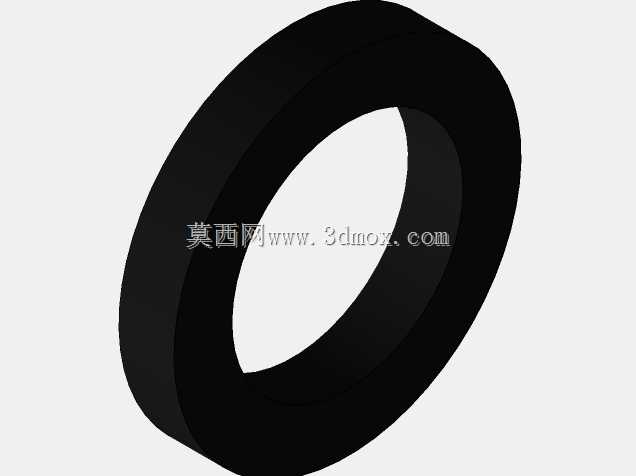

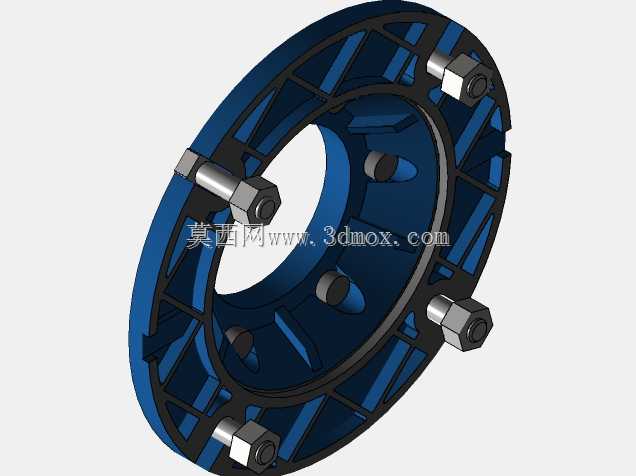

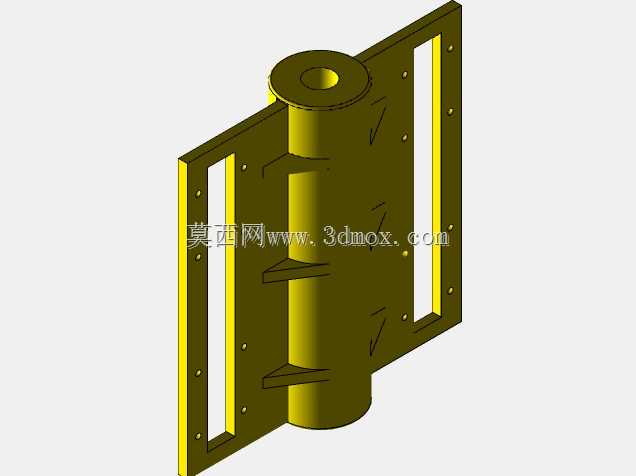

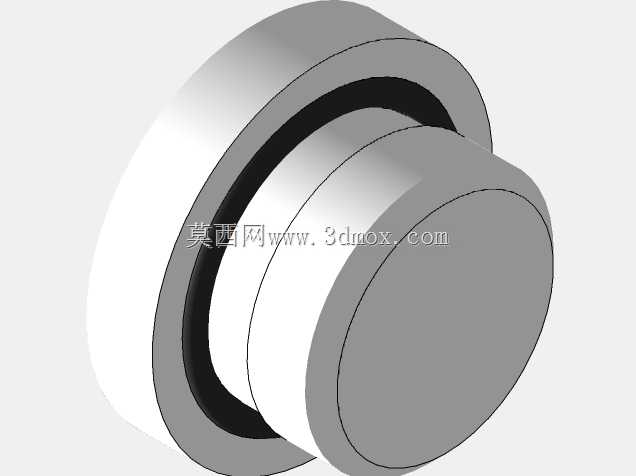

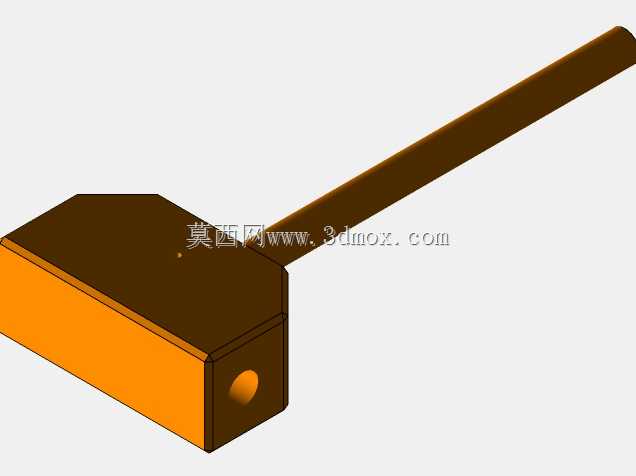

这套带曲柄连杆驱动的多工位直线执行机构，主要面向轻工产线的小件移位、工位转序场景设计，可适配小件分拣、工件姿态调整、工序间短距离输送等实际生产需求，替代传统气缸直推方案在多工位同步动作场景下的成本短板。从结构布局来看，整套机构采用L型安装基座作为承载主体，水平段作为执行端的滑移轨道载体，竖直段承担末端执行组件的导向支撑，驱动端布置在水平基座的末端位置，通过蜗轮蜗杆减速单元输出动力，搭配两组平行布置的紫色曲柄连杆组件，将电机的连续旋转运动转化为滑移平台的往复直线运动，相比丝杠传动方案，该结构在固定行程的高频往复工况下具备更高的传动效率，且无需额外配置限位传感器即可通过连杆死点位置实现行程硬限位，降低电控系统的配置复杂度。末端执行组件集成了竖直导向杆与横向调节轴，橙色安装块可沿竖直绿色导杆调整作业高度，黄色底座可沿横向轴调整执行端的作业间距，适配不同尺寸规格的工件夹持或吸附作业需求，执行端底部预留了标准安装孔位，可直接加装气动夹爪、真空吸盘等通用执行元件，无需额外加工过渡连接板。安装边界方面，整套机构的水平基座长度可根据实际产线工位间距调整，当前结构的安装基面预留了等距布置的沉头安装孔，可直接固定在铝型材机架或钢制工作台面上，驱动电机的接线端朝向外侧布置，避免与周边设备产生管线干涉，竖直段的导向杆采用光轴搭配直线轴承的结构，摩擦阻力小，维护时仅需定期补充润滑脂即可保证运行精度。设计过程中针对连杆传动的动平衡问题做了优化，曲柄与连杆的铰接点配置了自润滑轴承，减少高速往复运行下的铰接点磨损，传动连杆采用等长对称布置，避免滑移平台运行过程中出现卡滞或偏磨问题，整套机构的传动链无外露齿轮，外侧无需额外加装全封闭防护罩即可满足一般车间的安全防护要求，适合在3C小件组装、文具包装、食品分装等对设备成本敏感、工位行程固定的自动化产线中配套使用，可单台独立使用完成单工位的往复推送动作，也可多台并排布置完成多工位的同步移位作业，适配不同节拍的产线布局需求。
