四节AA碱性电池组配套固定支架结构

日常做小型便携电子设备、手持检测仪器、低功耗传感终端的结构开发时，经常会遇到干电池供电的结构适配需求，这类四节AA碱性电池的固定支架，是小功率便携设备供电仓设计里非常常见的标准化组件。不同于定制化的锂电池包结构，干电池供电方案的优势在于用户可自行更换电池，无需配套充电电路，在户外作业设备、应急检测装置、家用小型电子工具上应用极广，不需要考虑内置电池的循环寿命、低温性能衰减带来的售后问题，用户获取替换电池的渠道也十分便捷。

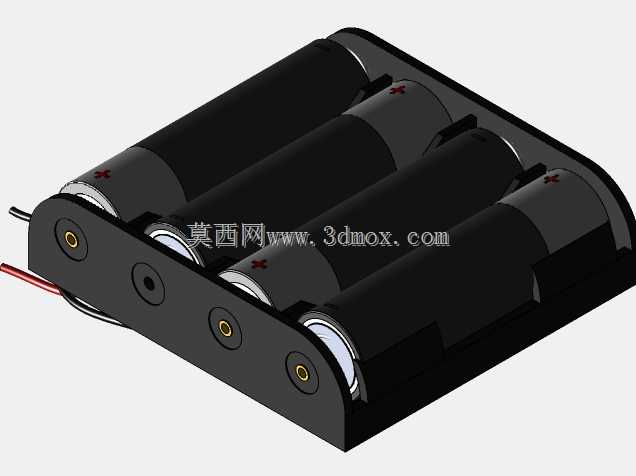

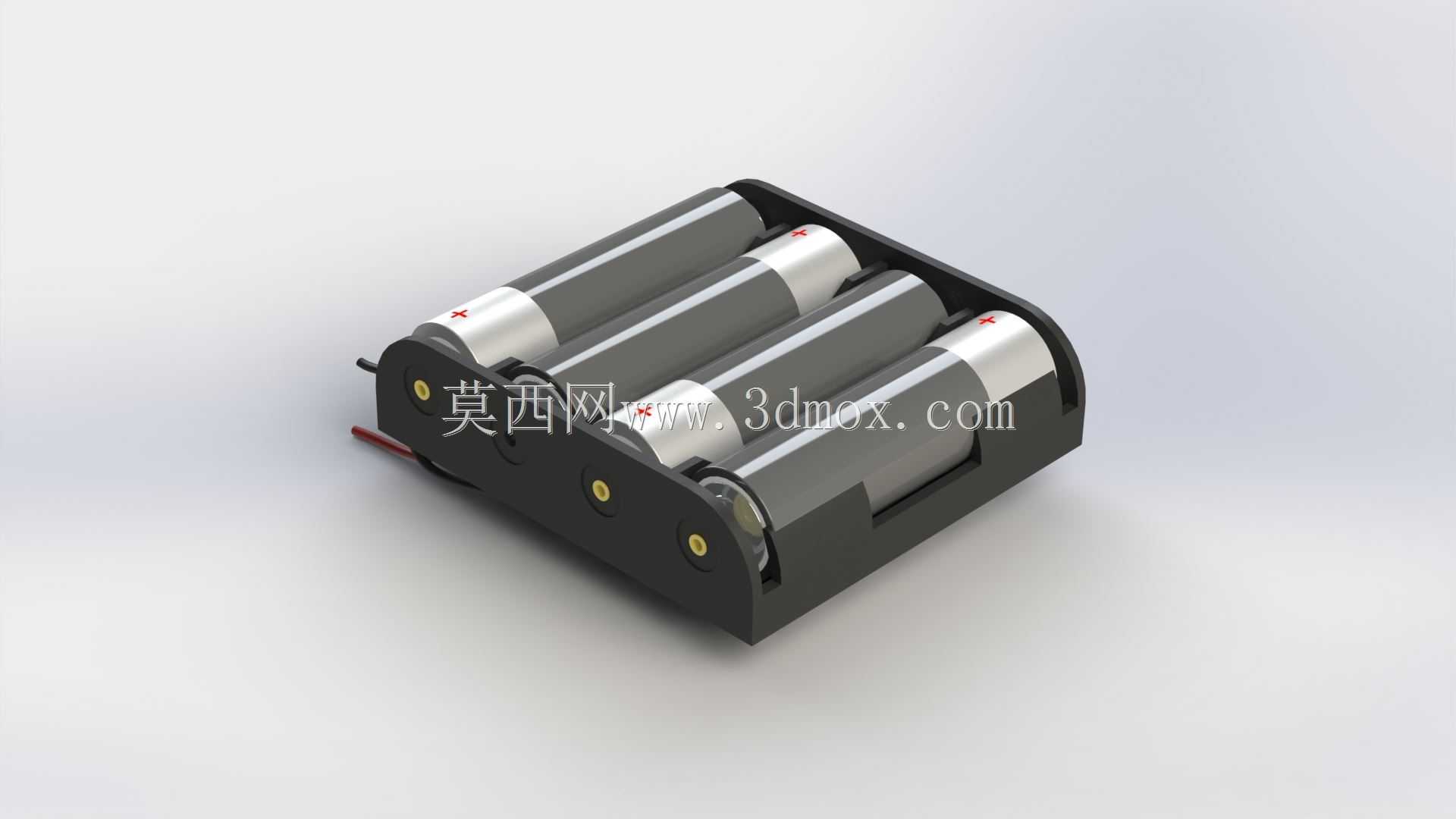

这个支架的设计核心首先是电池的固定可靠性，每节AA电池的仓体都做了和电池圆柱外径匹配的半圆弧贴合面，能限制电池径向的窜动，避免设备跌落、移动过程中电池移位导致的接触不良。支架整体采用绝缘耐冲击的工程塑料材质，既可以隔绝相邻电池之间的意外导通，也能在日常使用的磕碰场景下保持结构完整性，不会因为轻微外力出现开裂导致电池松脱。电池正负极的接触端预留了标准的导电弹片安装位，弹片的压缩行程在设计时做了适配，既可以保证电池装入后有足够的接触压力，不会因为振动出现断电，也不会因为弹力过大导致用户更换电池时装入阻力过高。

从安装边界来看，四节AA电池采用并排平行排布的方式，整体宽度控制在四节电池直径叠加的合理范围内，长度匹配AA电池的标准长度加上两端弹片的占用空间，厚度方向刚好覆盖电池的圆柱直径，不会额外占用过多仓内空间，方便结构工程师在做设备整体布局时预留供电仓的尺寸。支架侧边预留了输出导线的走线槽，正负极的引出线可以顺着线槽延伸到设备主板的供电接口位置，避免导线被电池挤压破损造成短路风险。支架上的几个定位小孔，是用来和设备壳体做螺丝固定或者卡扣定位的，安装时可以直接卡入壳体预设的卡槽，或者用小规格自攻螺丝锁紧，不需要额外设计复杂的固定结构，能有效减少整机的装配工序。

在实际选型适配的时候，这类支架可以直接匹配市售的常规AA碱性电池、AA镍氢充电电池，不需要针对不同品牌的同规格电池做结构调整，适配性很强。做结构验证的时候，需要重点关注电池装入后的极片对位精度，避免出现电池反装也能导通的防呆缺陷，这个支架的正极端做了凸起的限位结构，负极端是平面接触设计，能从结构上避免电池反装的误操作问题，降低用户使用时的故障概率。同时支架的边缘都做了圆角过渡处理，没有尖锐的毛刺棱角，用户更换电池时不会划伤手指，装配工人在产线组装时也能提升操作安全性。
