LFR50/8-6-2Z异形外圈履带支重轮轴承

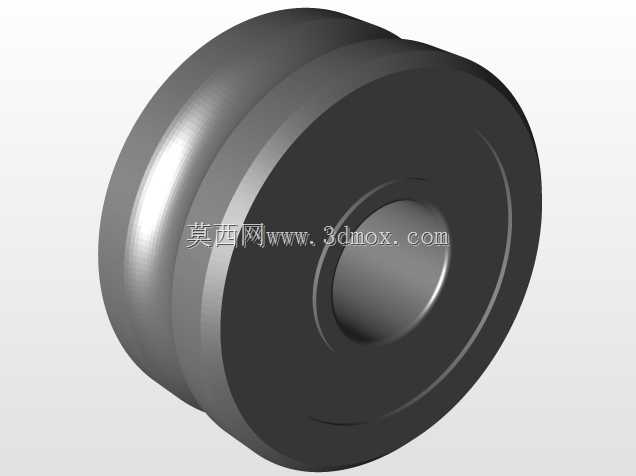

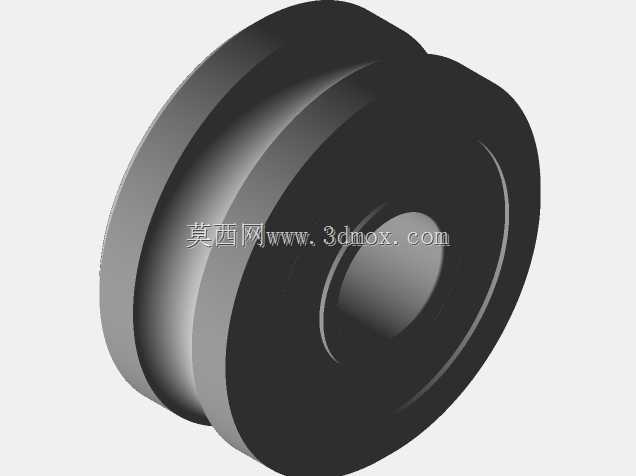

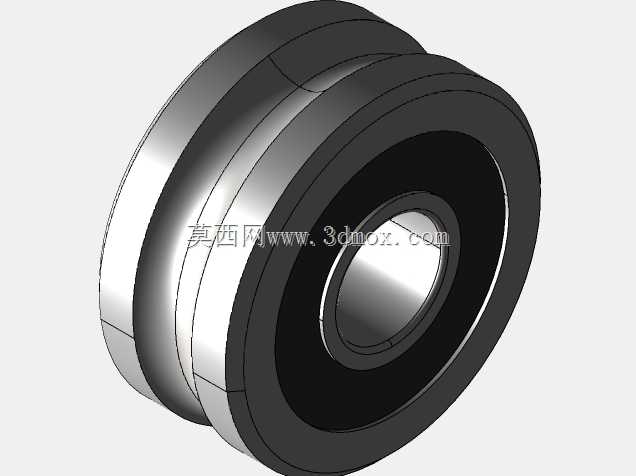

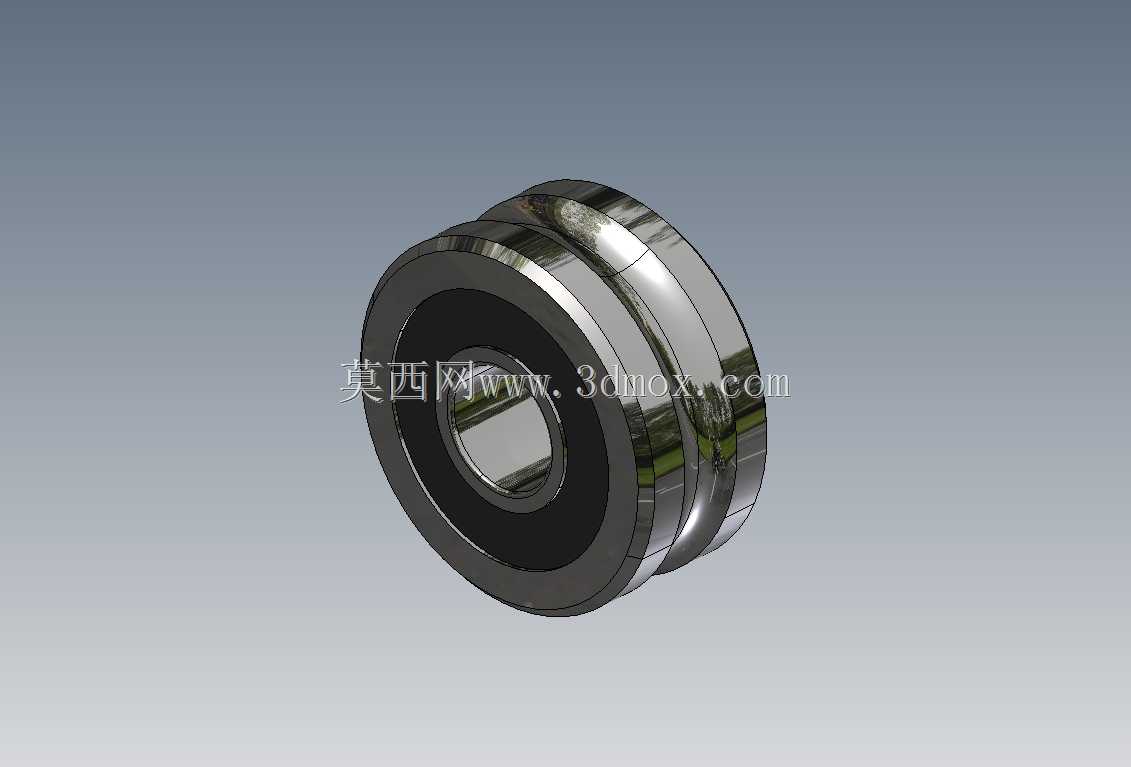

在履带式行走机构的设计选型中，支重轮配套轴承的性能直接决定了底盘行走系统的负载能力与服役寿命，这款带异形外圈的双密封轴承，正是针对履带支重轮的特殊工况开发的专用支承部件。不同于常规深沟球轴承的圆柱外圈结构，该轴承的外圈加工有适配履带链轨节滚道的异形型面，可直接与履带轨面接触承载，省去了支重轮轮体与轴承之间的额外配合衬套结构，大幅压缩了支重轮总成的径向安装尺寸，让小型履带设备的底盘布局更加紧凑。

从功能特性来看，该轴承采用双列滚子排布结构，相比同尺寸单列轴承可承受更高的径向载荷，同时能抵御履带行走过程中产生的一定轴向窜动，适配野外作业时路面不平带来的偏载冲击。两侧的2Z密封结构可阻挡泥沙、粉尘进入轴承内部滚道，在泥泞、多尘的户外作业场景下，能有效降低滚道磨损速率，延长维护周期。

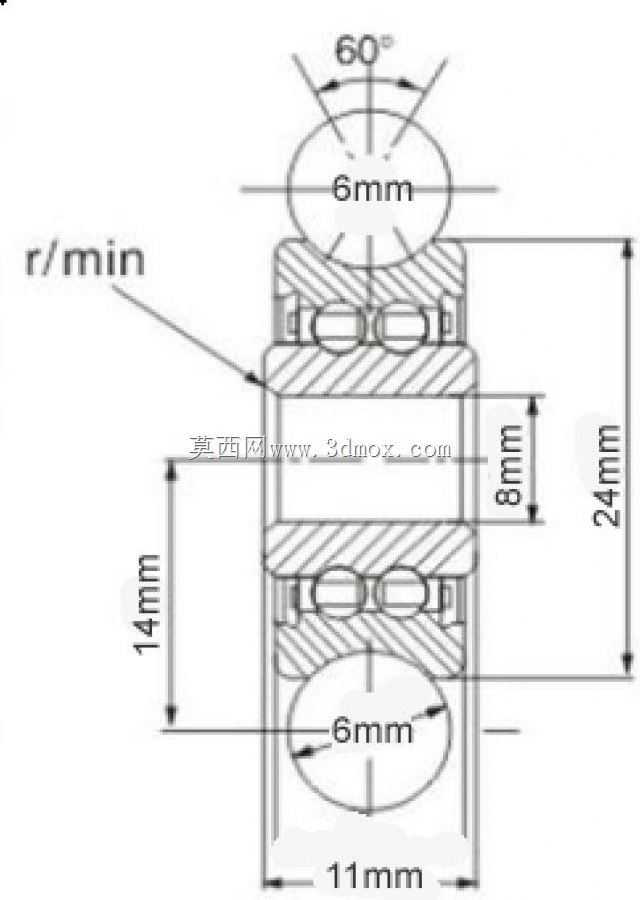

设计过程中，异形外圈的型面轮廓是核心难点，需要匹配对应规格履带的轨面弧度，保证接触过程中应力分布均匀，避免局部应力集中导致的外圈过早疲劳剥落；内圈的安装孔尺寸与支重轮轴的配合公差选用过渡配合，既保证装配时的定位精度，也方便后期维护时的拆卸更换。安装边界上，该轴承的轴向宽度与外圈最大外径经过匹配优化，可直接嵌入标准支重轮的轮体安装槽内，不需要额外设计轴向定位挡圈，简化了支重轮总成的零件数量，降低了装配复杂度。

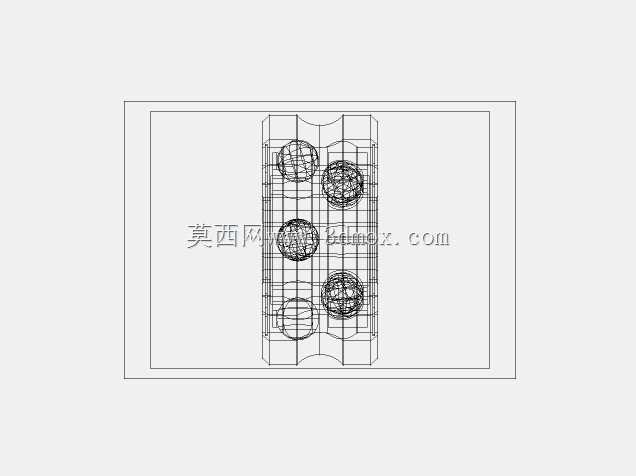

这类轴承除了应用在小型履带式工程机械的支重轮上，也可用于导轨输送线的重载滚轮、自动化仓储设备的行走轮等需要直接与轨道接触滚动的场景，其集成式的异形外圈设计，让滚轮类部件的结构设计更加简洁，减少了零件加工与装配的累计误差，提升了整体运行的平稳性。在建模过程中，需要重点保证外圈异形滚道的轮廓度公差，以及滚子与内外圈滚道的接触间隙，模拟装配时要验证轴承转动过程中无卡滞、密封件与内外圈的贴合度符合防护要求，确保模型导入装配体后可直接用于后续的干涉检查与工程图生成。
