槽轮式间歇传动执行机构结构展示

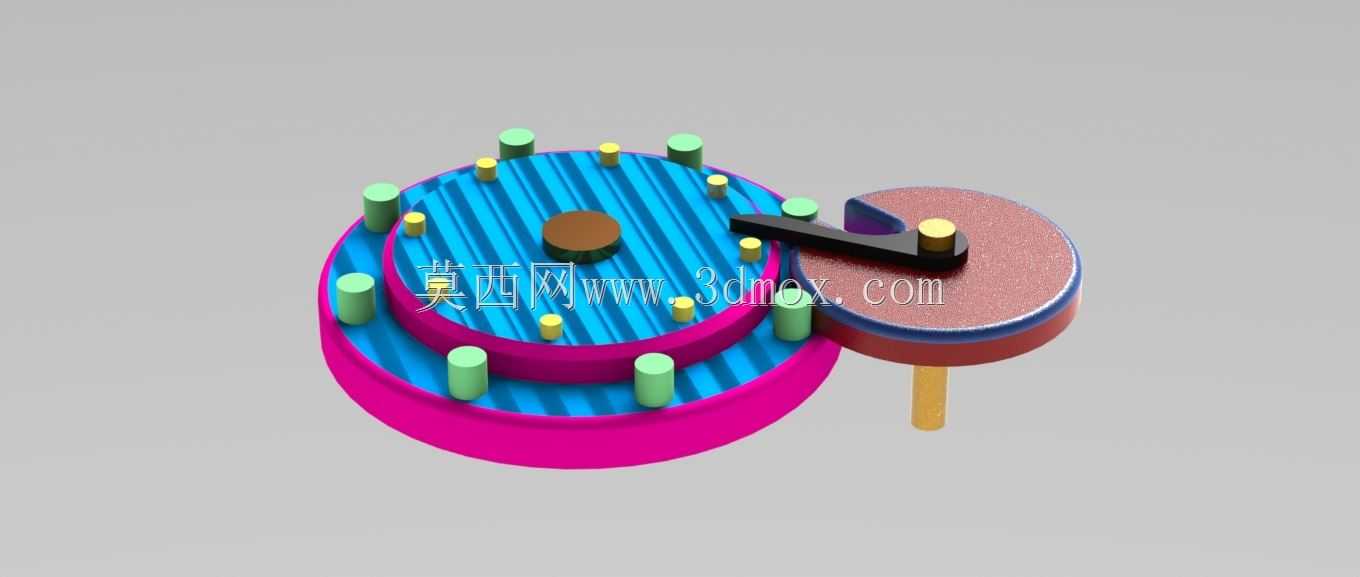

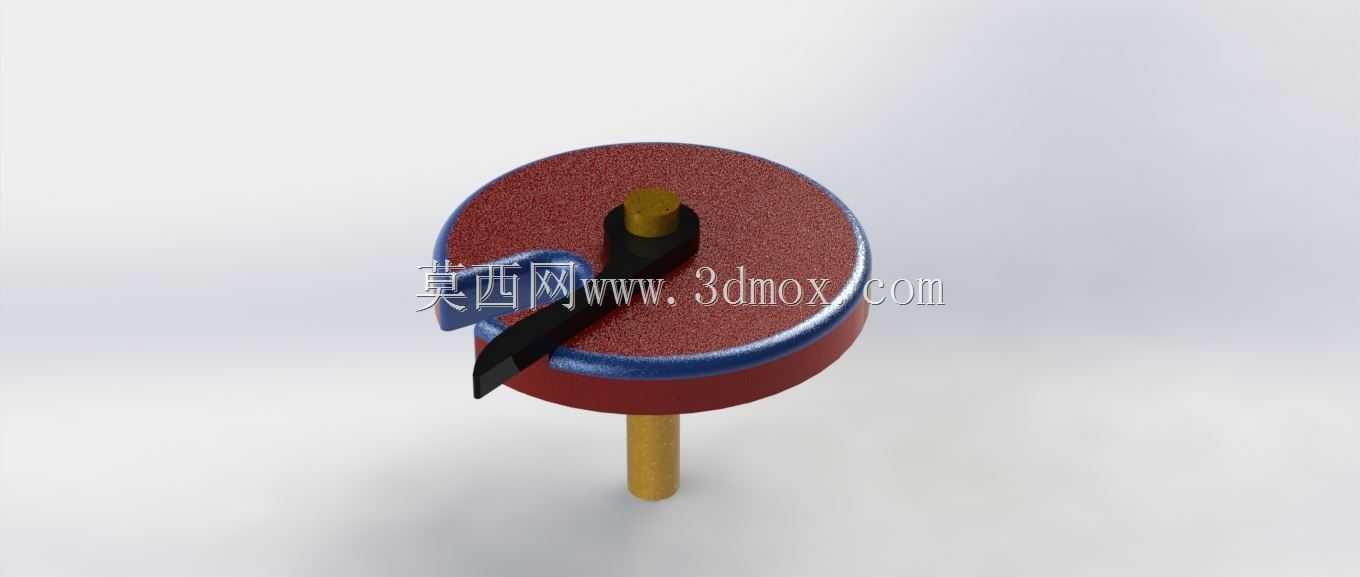

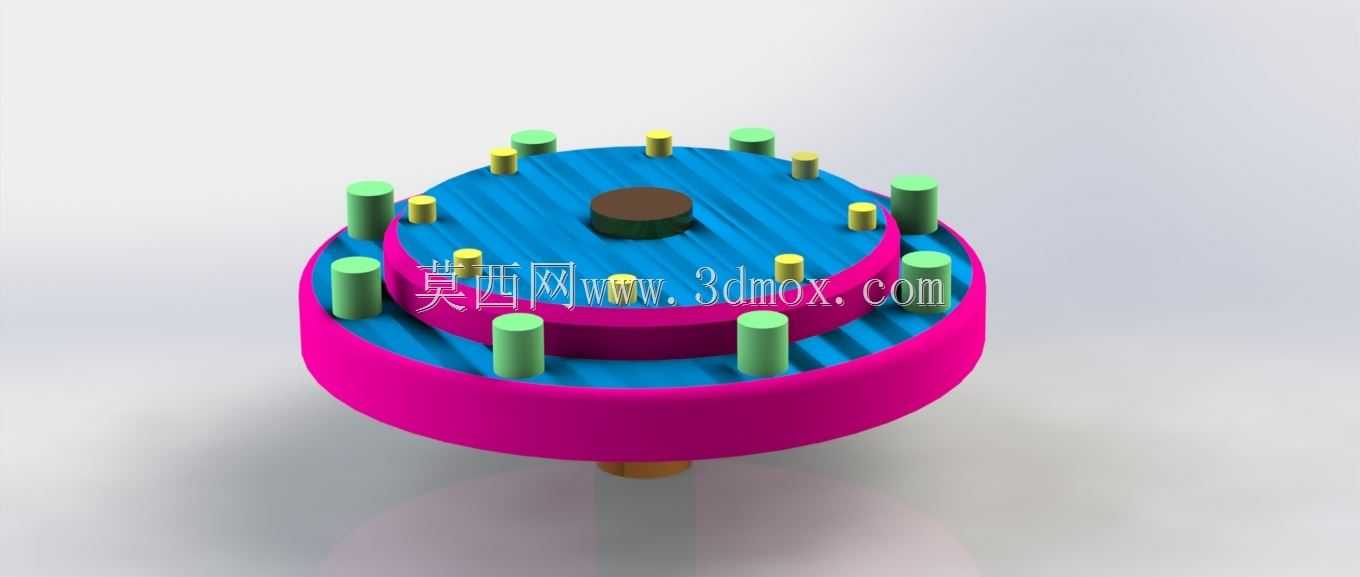

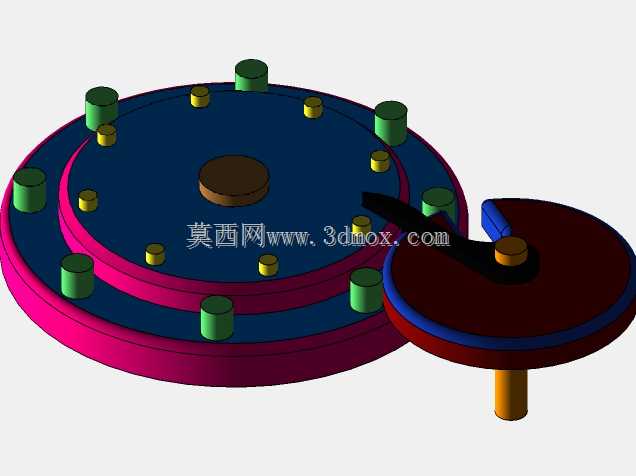

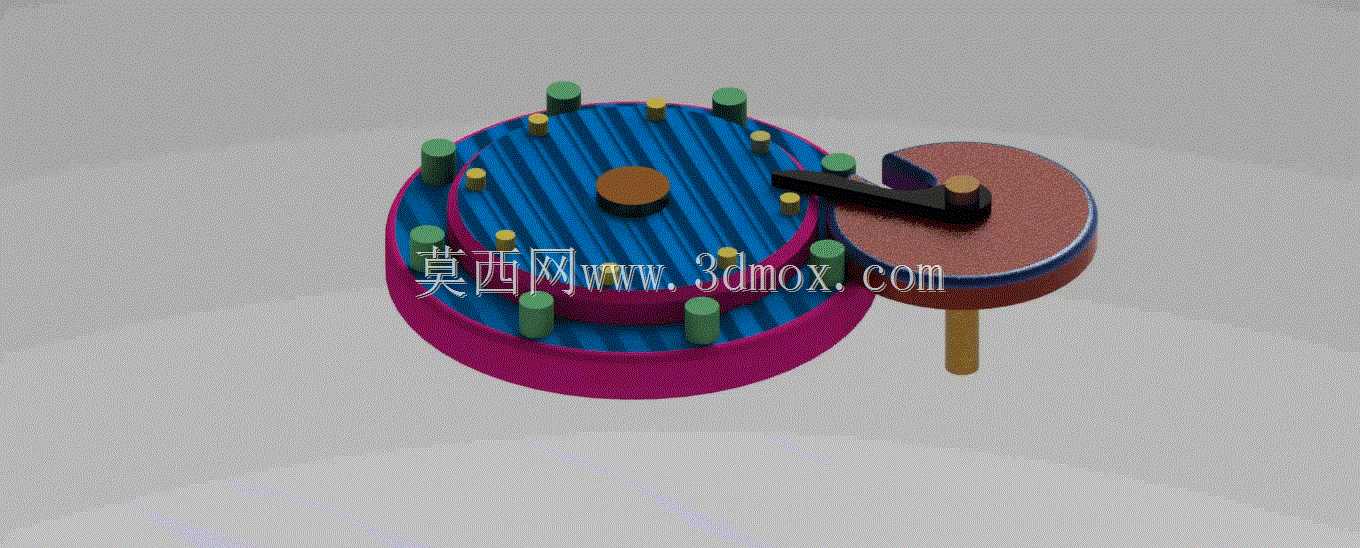

这套间歇运动执行结构，核心采用外啮合槽轮传动形式，主动端为带圆柱拨销的缺口转盘，从动端为带径向槽的槽轮组件，整套机构的安装基准以底部安装面为定位面，主动轴与从动轴的中心距需严格匹配拨销回转半径与槽轮槽位分布半径的几何关系，安装时需保证两轴平行度误差控制在机械传动常规公差范围内，避免拨销入槽时出现卡滞或单侧磨损加剧的问题。从实际应用场景来看，这类结构最早被应用在胶片放映设备的胶片步进进给单元中，利用槽轮每次转位后存在的静止停歇区间，配合遮光与成像组件完成单帧画面的稳定投射，利用人眼视觉暂留特性形成连续动态画面的观感；在轻工缝纫设备中，这类结构也被用于配合机针的上下往复动作，完成缝料的定距进给，保证每一针的线迹间距均匀一致，避免缝料出现错位、跳线等问题；除此之外，在多工位回转工作台、自动化产线的间歇上料工位、包装设备的定长送料单元中，这类槽轮式间歇机构也有广泛应用，相比凸轮分度、棘轮棘爪等其他间歇传动形式，槽轮机构的结构更简单，加工装配难度更低，转位过程的冲击相对可控，适合中低速、分度精度要求不是极高的间歇传动场景。设计这套结构时，首先需要根据实际工况需要的停歇时间与转位时间比例，确定槽轮的径向槽数量，槽数越多，单次转位的角度越小，转位过程的动载荷越小，但整体结构尺寸会相应增大，常规应用中4槽、6槽结构最为常见，平衡了结构尺寸与传动平稳性的需求。主动拨盘上的缺口锁止弧需要与槽轮的外圆弧面做精密配合，保证槽轮在停歇阶段不会出现自主转动，锁止弧的配合间隙需要控制在合理范围，间隙过大会导致停歇阶段从动件存在窜动间隙，间隙过小则会在转位起始和结束位置出现运动干涉。拨销的直径需要与槽轮径向槽的宽度做公差匹配，既要保证拨销能顺利滑入径向槽，也要避免配合间隙过大带来的传动冲击和回差。整套机构的外形轮廓以两轴中心连线为对称基准，径向尺寸覆盖主动拨盘与槽轮的最大回转半径，轴向尺寸需要预留拨盘、槽轮、支撑轴套、锁紧件的安装空间，安装时需要在轴向预留合适的窜动间隙，避免转动过程中出现端面摩擦。在实际建模过程中，所有运动副的配合关系需要严格按照实际装配逻辑设置，保证拨销进入径向槽时能顺畅带动槽轮转动，锁止弧配合阶段槽轮保持完全静止，运动仿真过程中可以直观观察到转位阶段的角速度变化，以及停歇阶段的锁止状态，方便设计人员验证机构的运动逻辑是否存在干涉，评估不同槽数、不同中心距参数下的运动特性，为后续的实物加工、装配调试提供可靠的三维数据参考。
