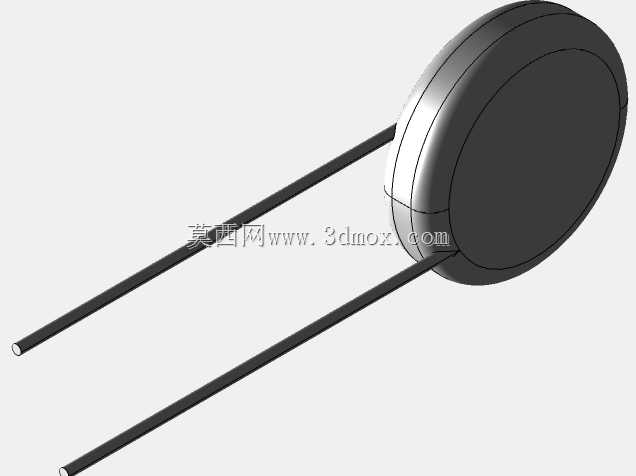

SL22 5R012直插式功率型热敏电阻

做电路结构设计时，这类直插功率型热敏电阻常被布置在交流输入回路的前端，紧邻整流桥与滤波电容的位置，主要作用是抑制设备上电瞬间的浪涌电流——开关电源、变频驱动器、大功率适配器这类带大容量电解电容的负载，上电瞬间电容近似短路，瞬时冲击电流可达额定工作电流的数倍到数十倍，很容易击穿整流器件、烧蚀保险甚至造成前级空开误跳，在回路中串入该类热敏电阻，冷态下初始阻值较高，可将浪涌电流钳位在器件耐受范围内，随着电流通过，元件自身发热升温，阻值快速跌落至毫欧级，正常工作时的压降与功耗极低，不会对电路的额定供电效率造成明显影响。

从结构设计角度看，这款元件采用圆片式陶瓷基体搭配双侧直插引脚的构型，圆片边缘做了圆弧钝化处理，避免陶瓷基体边缘应力集中导致的崩裂问题，引脚采用镀锡铜包钢材质，既保证了足够的结构强度，在波峰焊或手工焊接时也具备良好的上锡性能，引脚间距与常规功率型直插元件的安装孔位兼容，PCB布局时不需要单独定制特殊孔距，可直接适配通用的2.54mm网格布线体系。

建模时需要重点关注几个安装边界：首先是圆片本体的直径与厚度，这决定了元件在PCB上的投影占用空间，布局时要和周边的高压元件预留足够的爬电距离，尤其是在AC220V输入回路中，本体与相邻低压信号元件的间距不能小于安规要求的最小距离；其次是引脚的长度与成型余量，实际生产中引脚会根据PCB板厚做剪脚处理，建模时预留的引脚长度要兼顾插装时的导向余量与剪脚后的焊接可靠性，不能过长导致引脚触碰周边元件，也不能过短造成插装不到位、虚焊的问题；另外要注意本体与PCB板面的安装间隙，这类功率元件工作时会有一定温升，不能直接贴板安装，要预留1-2mm的空气对流间隙，避免长期工作时热量传导到PCB板造成基板碳化、铜箔脱落的问题。

在选型匹配时，除了标称的零功率阻值，还要关注元件的最大稳态电流参数，确保正常工作时通过电阻的电流不超过其额定值，避免长期过热导致阻值漂移、元件失效；同时要核算冷态阻值对应的浪涌抑制效果，结合后端电容容量、输入电压等级调整选型参数，避免阻值过大导致上电后压降过高，或者阻值过小无法有效抑制浪涌。建模过程中还原了本体表面的标识刻印细节，引脚的折弯角度也按照实际量产的成型工艺做了还原，可直接用于PCB装配干涉检查、整机BOM可视化展示、产品结构样机的虚拟装配验证，不需要额外调整尺寸参数就能直接导入各类三维装配环境使用。
