并联式三角臂高速分拣执行机构

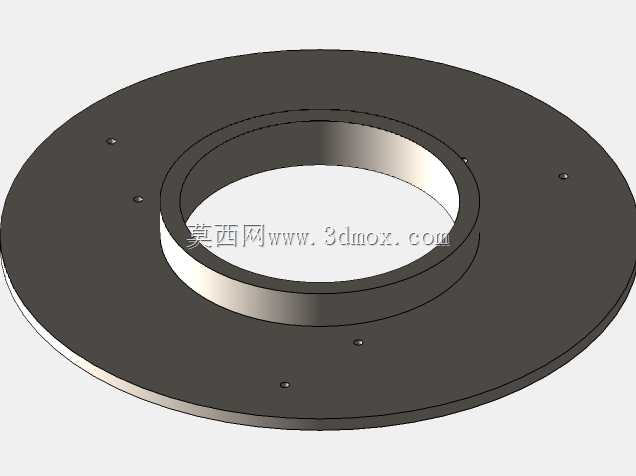

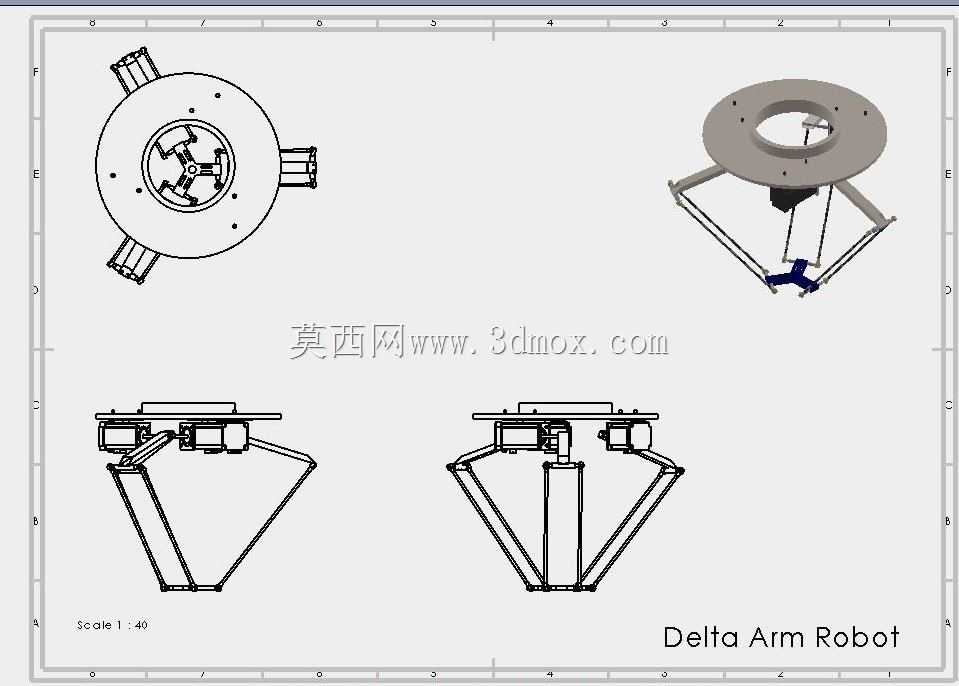

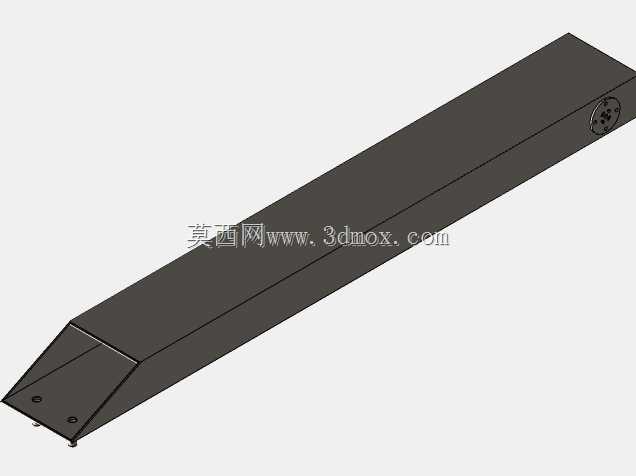

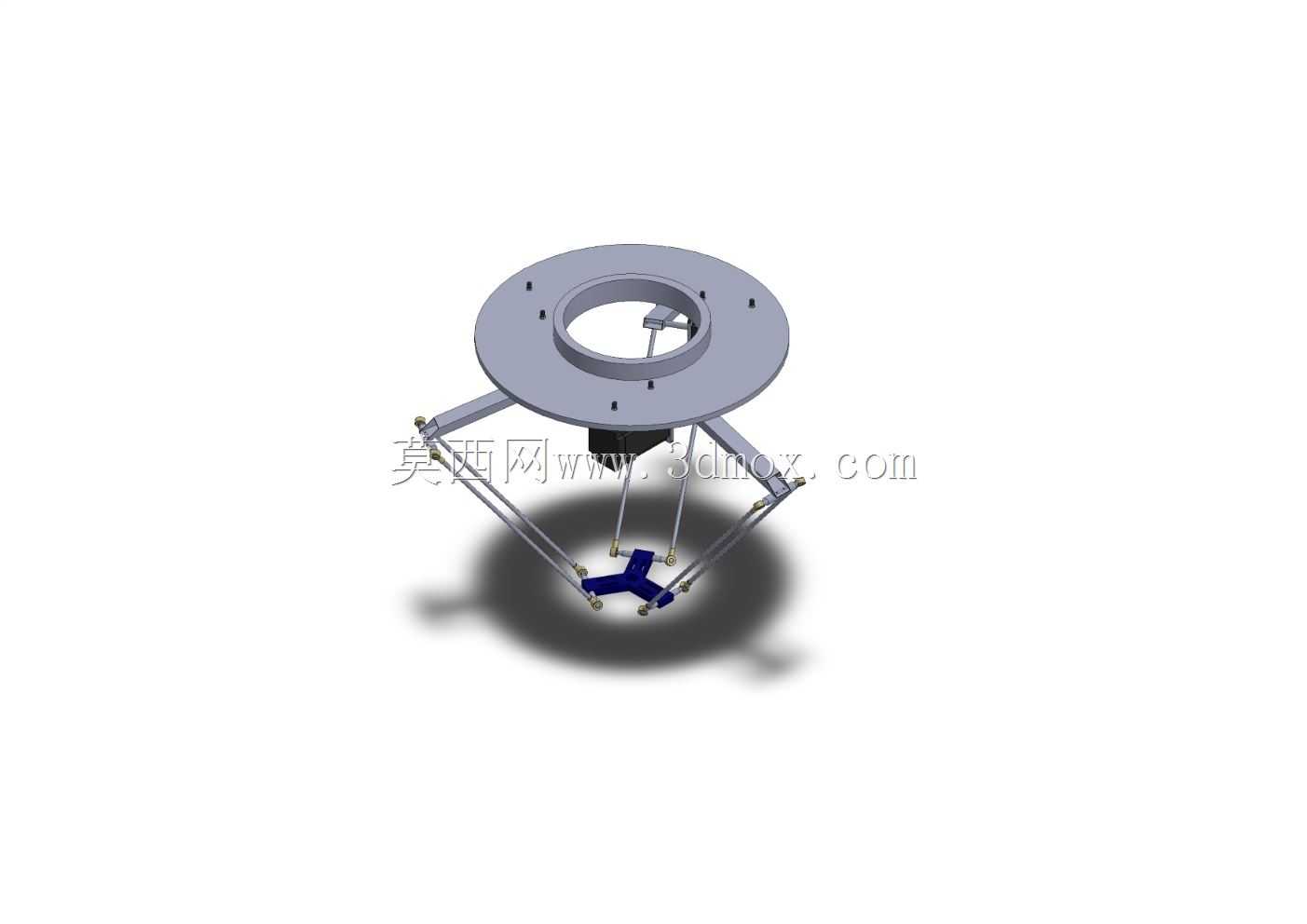

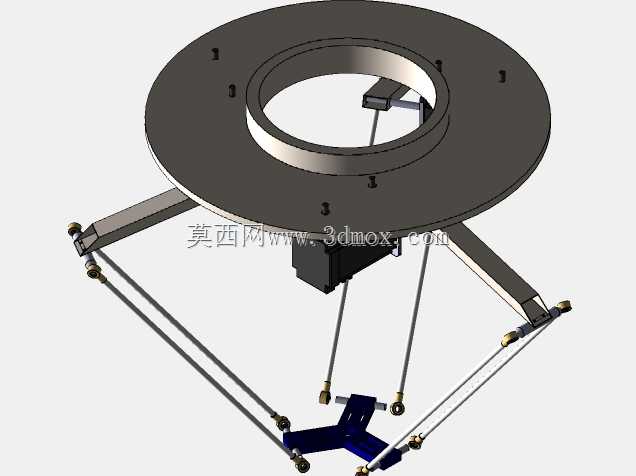

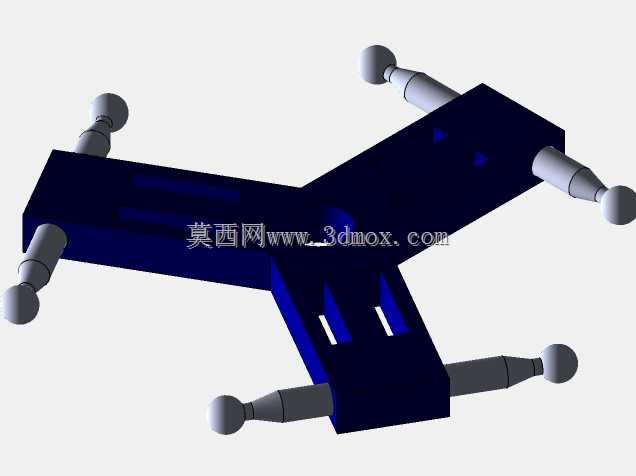

这款三角臂并联执行机构，核心适配食品、医药、电子小件的高速分拣产线场景，在3C电子元器件摆盘、袋装食品分拣、医药泡罩板拾取这类节拍要求高的工位上，相比串联关节臂能实现更短的动作循环周期，动平台端拾器的运动轨迹更平稳，不会因为臂杆惯量叠加导致末端抖动。从结构设计逻辑来看，整套机构采用静平台顶部安装的布局，固定法兰盘预留了均布的安装孔位，可直接适配产线机架的标准安装面，安装时不需要额外做复杂的转接工装，静平台上的三个驱动铰支座呈120度圆周均布，每个铰点连接一组平行四边形支链，通过支链的协同伸缩控制末端动平台的空间位置，这种结构从根源上抵消了单支链的转动间隙，末端重复定位精度能控制在较小的公差范围内。设计过程中优先考虑了运动空间的边界约束，支链的杆长比例经过运动学仿真校核，在额定工作半径内不会出现机构奇异位形，动平台的运动范围覆盖常见分拣工位的拾取、放置区间，不需要额外扩大机架安装跨度就能满足常规产线的作业覆盖要求。支链部分采用轻量化的杆件设计，在保证结构刚性的前提下尽可能降低运动部件的重量，以此提升机构的响应速度，减少驱动端的负载冗余，动平台中心预留了标准的末端执行器安装接口，可以适配真空吸盘、气动夹爪等不同类型的拾料元件，不需要对平台结构做二次加工就能快速更换端拾方案。整套机构的安装边界做了明确的尺寸约束，静平台的外径尺寸适配常规的设备护罩开口，不会出现安装时与周边护板、输送线构件干涉的问题，支链在全行程运动过程中，杆件的外摆范围也经过校核，在额定工作区间内不会触碰周边的线体护栏或者检测传感器。在实际产线应用中，这类三角臂机构通常搭配视觉检测系统使用，前端相机识别输送线上来料的位置与姿态后，机构能在毫秒级时间内完成轨迹规划，驱动动平台快速移动到来料位置完成拾取，再移动到放料点位完成摆盘或者分拣，整套动作的连贯性远高于传统的气缸拾取机构，同时相比多关节串联机器人，它的安装占用空间更小，维护点更少，适合在紧凑的产线布局中批量部署。
