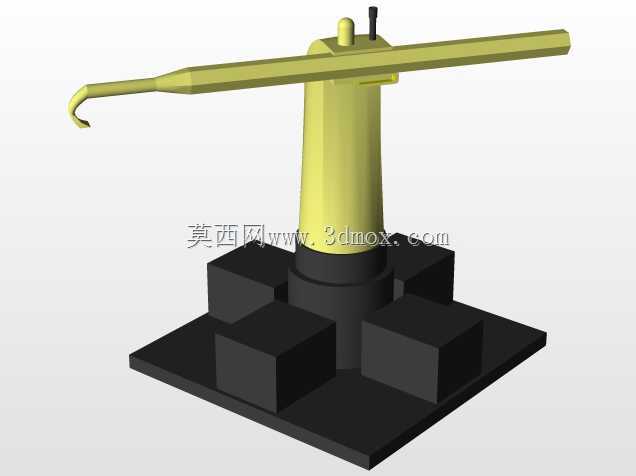

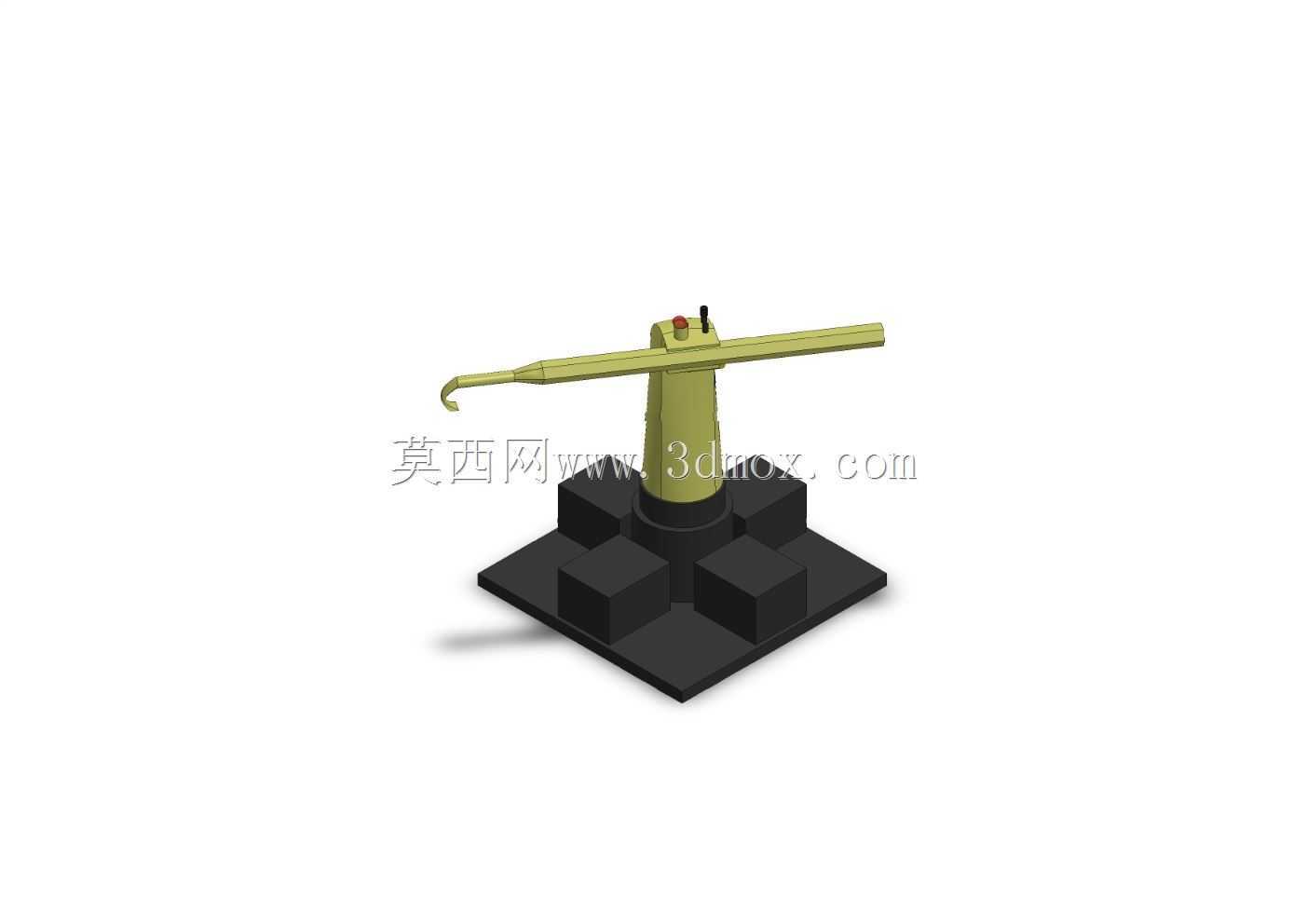

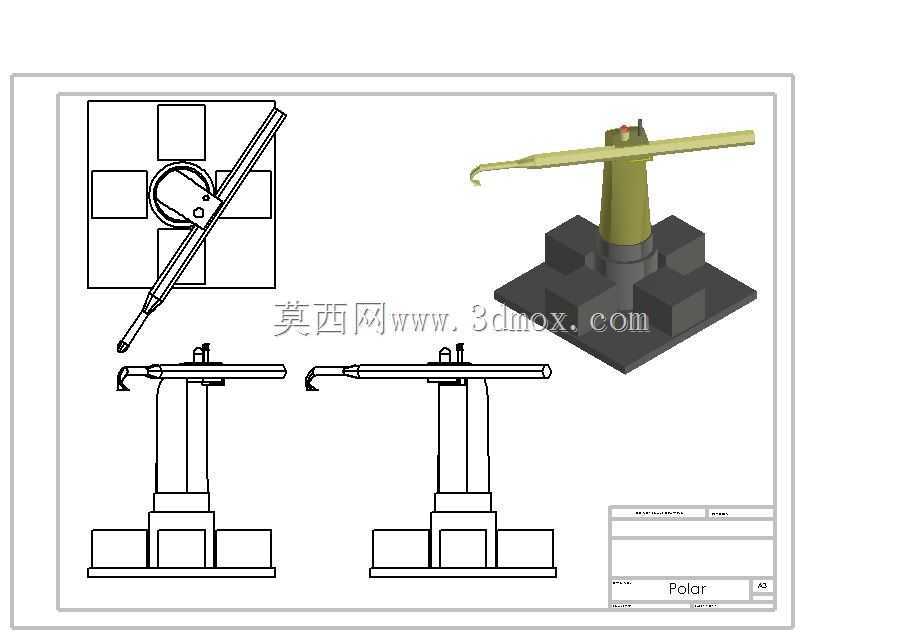

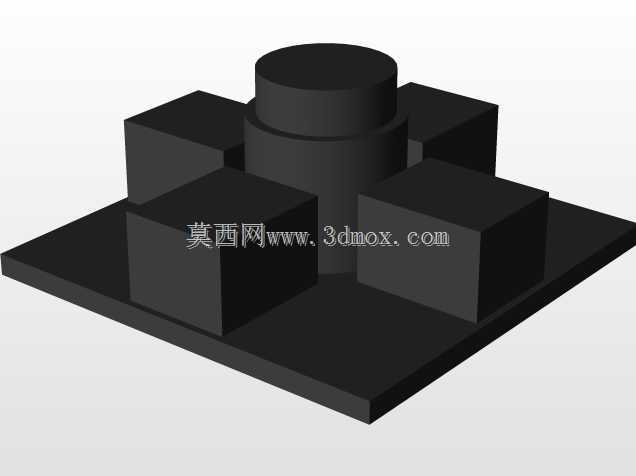

这款极臂结构的作业执行设备,核心适配小半径覆盖范围内的多工位重复作业场景,常见于电子元器件装配工位的小件取放、小型加工单元的工件转序、实验室自动化样本转运这类对作业覆盖半径要求不高,但对重复定位精度、动作响应速度有明确要求的工况。从结构布局来看,设备采用单立柱回转支撑作为核心承载基础,底部方形安装基座预留了与地面或设备台面的固定孔位,安装时需要保证基座上平面的平面度公差不超过0.1mm/m,避免立柱倾斜带来的臂端轨迹偏差,基座整体的安装边界控制在400mm见方范围内,不需要额外开挖预埋基础,直接通过膨胀螺栓或者T型螺栓即可完成固定,适配现有生产线的工位改造需求,不需要对原有工作台面做大规模结构调整。
臂体部分采用水平直臂搭配末端执行器挂点的设计,臂展有效作业半径覆盖以立柱中心为圆心的1200mm圆形区域,相比多关节SCARA结构,这种极臂结构的传动链更短,水平方向的运动仅通过立柱回转和臂身伸缩两个自由度即可实现全区域覆盖,没有多关节叠加带来的累计误差,在固定作业半径下的重复定位精度可以控制在±0.05mm以内,完全满足小件装配、点胶、螺丝锁付这类精密作业的精度要求。臂身采用箱型薄壁结构设计,在保证整体刚性的前提下尽可能降低自身重量,减少回转驱动的负载惯量,提升启停阶段的动作响应速度,臂身上表面预留了标准的末端执行器安装槽,可以根据实际作业需求快速更换夹爪、吸盘、点胶阀、焊枪等不同作业头,不需要对臂体结构做二次加工改造。
驱动部分的设计思路偏向于模块化集成,回转驱动集成在立柱内部,采用高精度回转支承搭配伺服减速单元,传动间隙控制在1弧分以内,避免回转启停阶段的反向间隙带来的定位偏差;臂身的水平伸缩运动采用同步带加线性导轨的传动组合,导轨安装面在加工时一次性铣削成型,保证导轨平行度公差不超过0.02mm/全行程,运动过程中不会出现卡滞、爬行的问题。设备的走线全部采用内部拖链布局,动力线、信号线沿着臂身内部的走线槽布置,外部没有明线,既可以避免作业过程中线缆被剐蹭损坏,也能减少外部线缆对臂体运动的干涉,拖链的弯曲半径按照线缆最小弯曲半径的1.5倍选型,长期往复运动下不会出现线缆折损的问题。
从实际使用的角度来看,这种极臂结构的设备相比多关节机器人,维护成本更低,日常仅需要定期检查回转支承的润滑脂状态、导轨的清洁度即可,没有复杂的关节密封件需要定期更换,适合中小企业的生产线自动化升级场景。在工位布局时,只需要将设备放置在多个作业工位的几何中心位置,单台设备即可覆盖周边3-4个工位的作业需求,比如在小型注塑机周边,设备可以完成取件、水口修剪、工件摆盘的全套动作,不需要额外配置多台专机;在电子装配线上,设备可以在多个治具之间完成电路板的转运、元件插装辅助作业,动作路径简单直接,编程调试难度远低于多关节机器人,普通的设备维护人员经过简单培训即可完成点位示教、路径调整的操作。
结构设计阶段,针对臂端负载做了针对性的刚性校核,在臂身完全伸出、末端挂载5kg负载的工况下,臂端的静挠度控制在0.2mm以内,不会因为臂体下挠影响作业精度;立柱部分的抗倾覆力矩按照最大负载下1.5倍的安全系数做校核,即使末端出现意外碰撞,立柱也不会出现变形或者倾覆的问题。基座底部预留了走线孔,车间的气源、电源管线可以从基座底部直接接入设备内部,不需要在台面额外开孔走管,整体外观整洁,也避免管线外露带来的安全隐患。末端执行器的安装接口采用标准的ISO法兰接口,市面上主流的工业作业执行器都可以直接适配,不需要额外做转接法兰设计,缩短了设备的部署周期。
