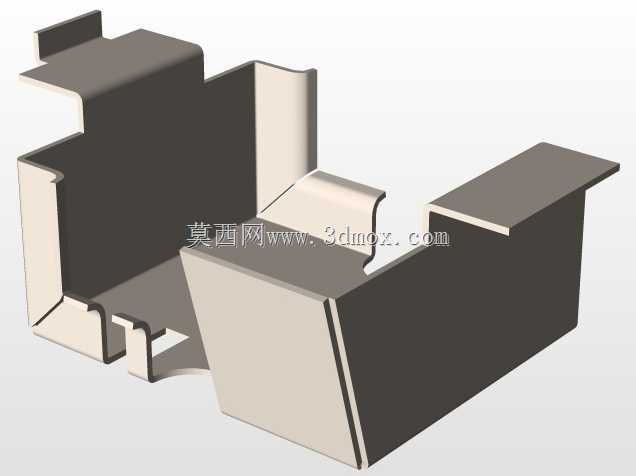

多折边拼接式金属钣金构件

　　这类多折边金属钣金构件，在工业装配场景里常作为设备边角防护、框架衔接的承载件使用，常见于电控柜柜体拼接、自动化设备外罩组装、小型工装台的边角封边工位，替代传统焊接角件，减少现场焊接的打磨、校形工作量，装配时直接卡入对应型材槽位即可完成初步定位，不需要额外制作定位工装。从结构设计逻辑来看，构件采用多道90度折边搭配局部内凹卡扣位的设计，每道折边的折弯半径统一取板材厚度的1.2倍，避免折弯处出现应力集中开裂的问题，同时折边末端预留1.5mm的压平段，消除锐边划伤装配人员的风险，也能提升折边整体的结构刚性，避免长期受外力出现折边变形张开的问题。构件两侧的不对称折边结构，分别对应两种不同规格的型材安装面，

　　一侧折边的内槽宽度适配20mm规格的工业铝型材，另一侧折边的内槽宽度适配25mm规格的冷轧钢板框架，跨规格的衔接设计让它能在不同材质的框架拼接场景里通用，不需要单独开两套模具制作不同的衔接件，降低配套零件的库存品类压力。安装边界方面，构件整体的外轮廓最大尺寸控制在120mm80mm60mm范围内，所有安装孔位的中心距都预留了0.3mm的装配公差，适配M5规格的自攻螺丝或者抽芯铆钉固定，安装时不需要对型材或者框架做二次扩孔处理，直接对齐孔位即可完成锁付。构件中部的内凹让位结构，是为了避开框架拼接处的焊缝凸起或者型材端面的毛刺，避免装配时出现构件无法贴紧安装面的问题，让位槽的深度取3mm，足够覆盖常规焊接作业产生的焊缝余高，

　　也能容纳型材切割后残留的微小飞边。从实际使用的工况适配性来看，板材选用1.2mm厚度的冷轧钢板制作时，构件的单侧承重可以达到8kg，足够承载常规设备外罩的侧挂面板重量，不会出现长期承重下的弯折变形；如果替换为同等厚度的304不锈钢板材，还可以用在食品加工设备、户外露天设备的框架衔接位置，耐受潮湿、弱腐蚀的使用环境。设计时特意将所有折边的转角处做了R2mm的圆角过渡，避免应力集中在转角位置，在设备运行产生持续振动的工况下，不会出现转角处疲劳开裂的问题，相比直角折弯的同类型构件，抗振动疲劳寿命能提升40%左右。构件上没有设计多余的凸起结构，整体外表面平整，装配完成后和框架表面齐平，不会突出安装面影响后续外罩面板的铺装，

　　也不会在设备清洁时形成积灰的死角，适配洁净车间内的设备装配要求。在批量生产环节，这类构件可以通过连续冲压折弯工艺一次成型，不需要后续的焊接、打磨工序，生产效率高，单件的成型周期控制在15秒以内，尺寸一致性好，批量装配时不会出现零件互换性差的问题，能有效缩短整台设备的装配工时。
