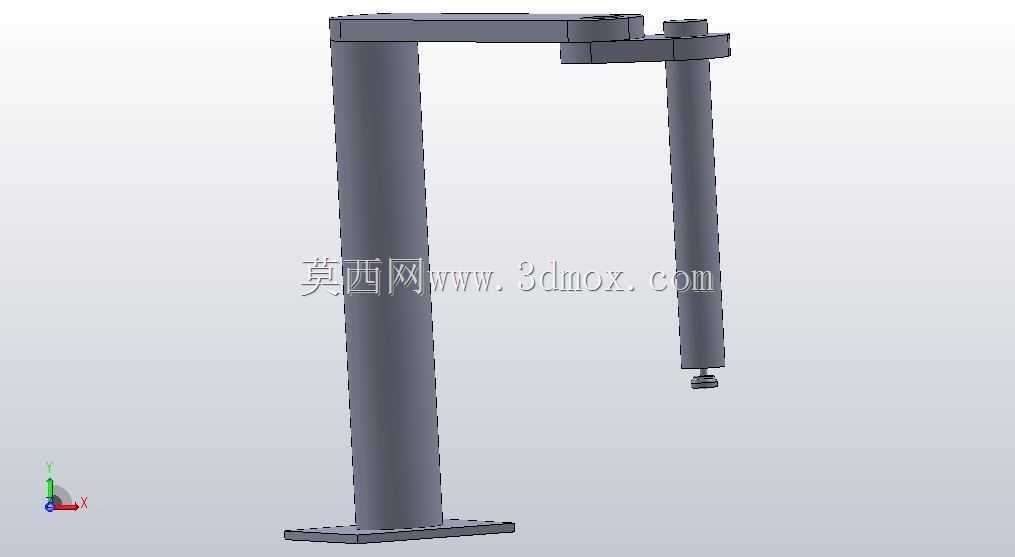

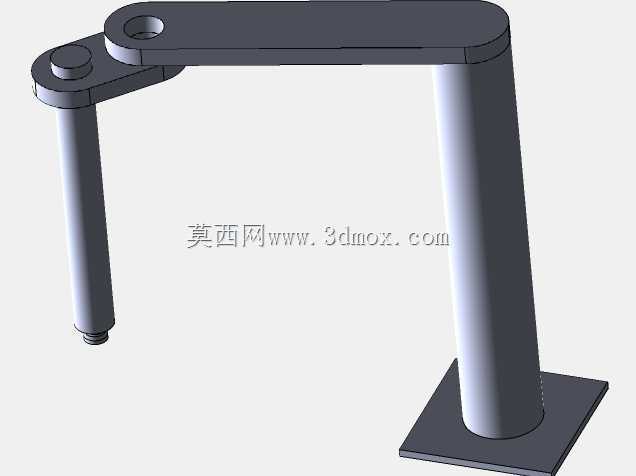

在3C电子组装、小型零部件精密搬运、点胶涂覆、螺丝锁付这类对平面定位精度、节拍速度要求严苛的产线场景里,SCARA结构的执行机构始终是性价比与适配性表现突出的选型方向。这款水平关节机械臂的结构设计,完全贴合这类高速平面作业的实际需求,没有冗余的结构设计,所有关节的布局都围绕XY平面快速定位、Z轴垂直作业的核心逻辑展开。从结构布局来看,这款机械臂采用立柱固定支撑的形式,底部安装法兰预留了标准的安装孔位,安装时可直接与设备机架的安装基准面贴合,通过螺栓锁紧即可完成主体固定,不需要额外设计复杂的转接支架,安装基准面的平面度公差在设计时就做了严格约束,能避免安装后立柱倾斜带来的末端定位偏差。大臂与小臂采用串联关节铰接的形式,
两个旋转关节的轴线均保持垂直于水平面,配合末端的Z向升降轴与旋转轴,刚好构成四个自由度,完全覆盖平面内任意点位定位、垂直方向下压作业、末端工件旋转调整姿态的全部作业需求,没有多余的自由度带来的结构刚性损失与控制复杂度提升。在功能特性的设计考量上,两个水平旋转关节的传动结构都做了重心偏置优化,将驱动元件的重量尽可能向立柱侧靠近,减少大臂小臂伸展状态下的悬臂弯矩,提升高速运动时的结构稳定性,避免启停阶段的末端抖动。末端的Z轴采用直线滑动结构,行程设计覆盖常见的工件取放、压装、点胶作业的升降需求,轴端预留了标准的执行器安装接口,可以直接适配夹爪、吸嘴、点胶阀、电批等常见的末端执行工具,不需要额外加工转接件。
关节处的走线全部采用内部穿线的布局,外部没有裸露的管线,既可以避免产线作业时管线被周边设备剐蹭拉扯,也能减少运动过程中管线拖拽带来的附加阻力,提升运动的平顺性。从安装边界来看,这款机械臂的立柱直径、大小臂伸展长度都做了紧凑化设计,在保证标准作业半径覆盖的前提下,尽可能缩小自身的安装占位,在多台机械臂并排布置的产线里,不会出现相邻设备的运动干涉问题,适合密集排布的自动化工位使用。底座的安装孔位采用对称布局,既可以正装在水平机架台面上,也可以根据产线布局需求倒装在机架顶部的安装梁上,适配不同的工位进出料方向。在实际应用中,这类结构的机械臂相比六轴多关节机器人,在平面作业场景下的运动速度更快,重复定位精度更容易保证,同时结构自重更轻,
对安装机架的承重要求更低,日常维护时只需要定期检查关节的紧固状态、润滑传动部件即可,不需要复杂的校准流程。设计过程中针对关节的限位做了硬限位与软限位的双重预留,硬限位块安装在关节的旋转极限位置,即使控制程序出现异常,也能避免关节过度旋转扯断内部线缆、撞击周边设备,软限位的参数可以根据实际工位的作业范围灵活调整,缩小安全区间,进一步提升作业节拍。大小臂的截面采用矩形薄壁结构,在保证结构抗弯刚性的前提下尽可能降低自身重量,减少关节驱动的负载,提升动态响应速度,臂体的边角都做了圆角过渡处理,避免运动过程中剐蹭操作人员或者周边的物料架。末端法兰的定位基准采用圆柱止口配合,安装末端执行器时可以快速找正同轴度,不需要反复调整位置,减少换型调试的时间。这类机械臂的结构设计没有追求过度的参数冗余,所有的结构尺寸、关节行程、负载能力都精准对准小型精密装配、搬运类的工位需求,既不会因为参数不足无法满足作业要求,也不会因为性能过剩带来不必要的成本上升,非常适合电子制造、小家电组装、医药包装这类行业的自动化升级场景使用,在做产线布局规划时,只需要根据作业半径预留对应的运动空间,就可以快速完成设备集成,不需要对原有产线做大规模的改造。
