带散热槽与定位孔的冲压金属连接构件

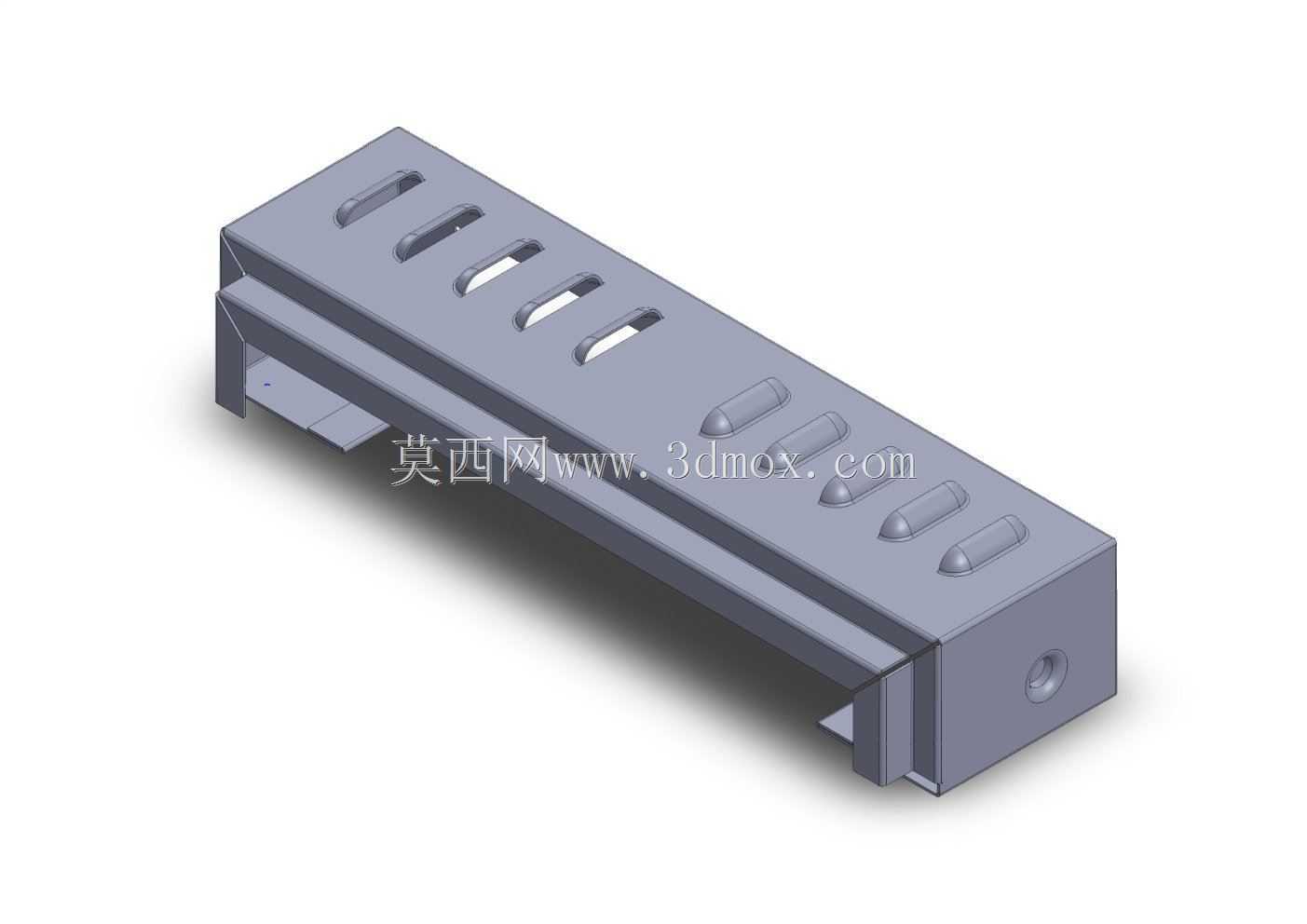

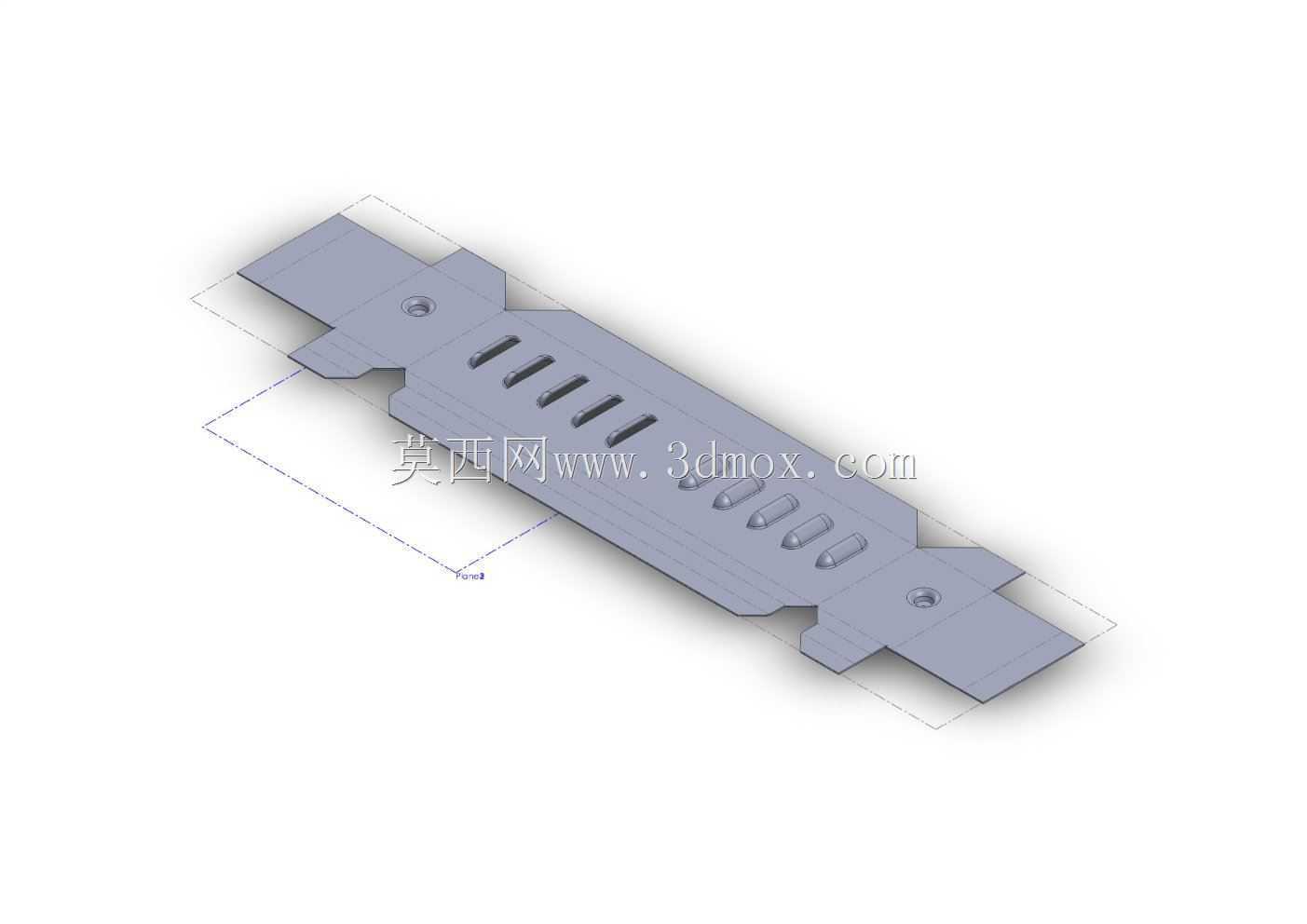

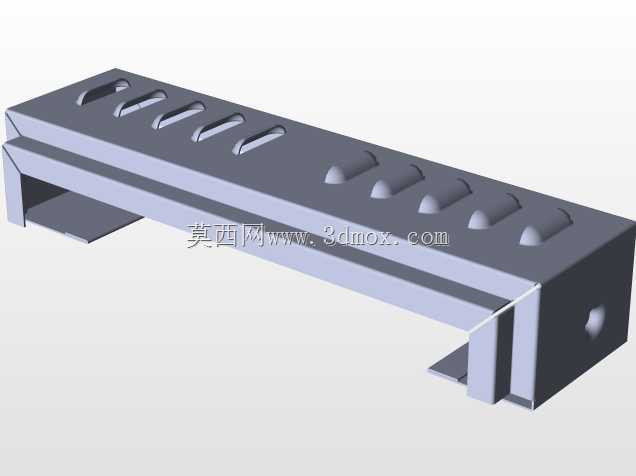

　　这款金属构件采用钣金冲压工艺成型，主体为长条状扁平结构，两端设计有对称的阶梯式延展安装边，安装边上预留了圆形定位孔，可直接通过螺栓或铆钉完成与相邻部件的固定，安装边的阶梯结构能够在装配时形成限位，避免构件安装后出现横向窜动，同时降低装配对位的操作难度。构件中段沿长度方向均匀排布多组长条形散热通槽，通槽采用冲压落料工艺一次成型，槽边无毛刺残留，既可以降低构件自身重量，也能在设备运行过程中为相邻的发热元器件提供空气流通的散热通道，减少热量在局部区域的堆积。在散热槽的末端，还设计有阵列排布的半球形冲压凸点，这些凸点朝向构件的同一侧凸起，装配时能够与相邻部件的表面形成点状接触，一方面可以增大接触摩擦力，防止构件在长期振动工况下出现松动移位，另一方面也能在两个贴合的金属面之间预留微小间隙，避免大面积金属贴合导致的散热不畅、接触面锈蚀粘连等问题。

　　从实际应用场景来看，这类构件常被用在工业电控柜内部的元器件安装支撑、小型机电设备的壳体内部连接支架、电源模块的散热固定压片等位置，既可以承担一定的结构连接载荷，也能兼顾辅助散热、装配定位的作用。设计过程中，首先需要根据安装空间的边界限制确定构件的总长度与宽度，两端安装边的延展尺寸需要匹配对应安装位的孔位间距，避免出现装配干涉；中段的散热槽宽度与间距需要经过核算，在保证结构强度满足载荷要求的前提下，尽可能增大通风散热的有效面积，槽的长度不能超过构件主体的宽度边界，防止冲压过程中出现板料变形。冲压凸点的高度需要控制在合理范围内，过高会导致装配后两个部件之间间隙过大，影响连接稳定性，过低则无法起到预留间隙、增大摩擦的作用，凸点的排布位置需要避开散热槽与安装孔的应力集中区域，防止冲压过程中板料出现开裂。

　　构件的所有折弯、落料、凸点成型工序都可以在普通冲压设备上通过级进模一次完成，不需要后续的二次机加工，适合批量生产，板料边缘都做了微小的倒角处理，避免装配过程中划伤操作人员或相邻的线缆、元器件。在安装边界的设计上，构件的整体厚度较薄，安装后不会占用过多的设备内部空间，两端的安装孔位公差控制在合理范围内，既可以保证安装时的对位便利性，也不会因为孔位间隙过大导致装配后构件出现晃动。这类钣金构件在设计时还需要考虑材料的选用，通常采用冷轧钢板作为基础材料，表面根据使用场景做镀锌或者喷塑处理，提升防锈耐腐蚀能力，在一些对散热要求更高的场景下，也可以采用铝合金板冲压成型，利用铝合金更好的导热性能提升整体散热效果。构件的整体结构没有复杂的曲面或者特殊工艺要求，建模过程中可以通过钣金模块直接绘制基础轮廓，依次添加切除、折弯、成型特征即可完成，所有特征的参数都可以根据实际的安装需求快速调整，具备较强的通用性，只需要修改安装孔间距、散热槽数量、凸点高度等参数，就可以适配不同尺寸、不同载荷要求的安装场景。
