带座外球面轴承组件剖视结构设计

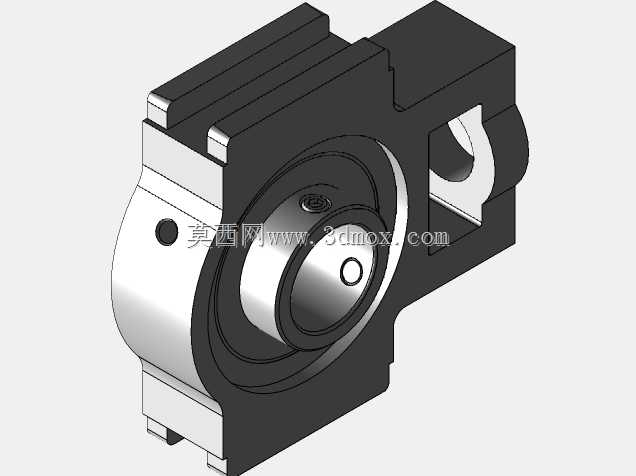

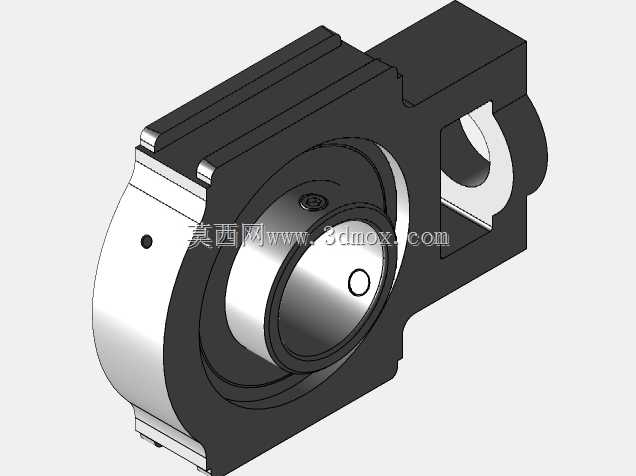

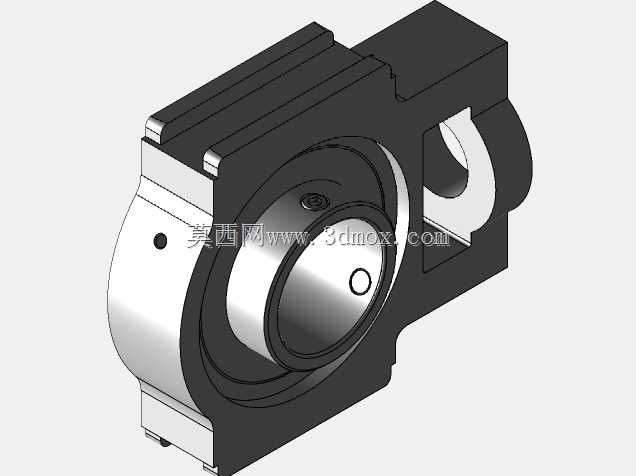

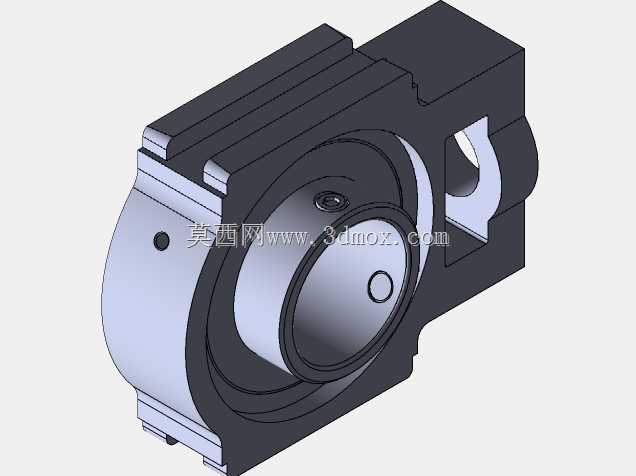

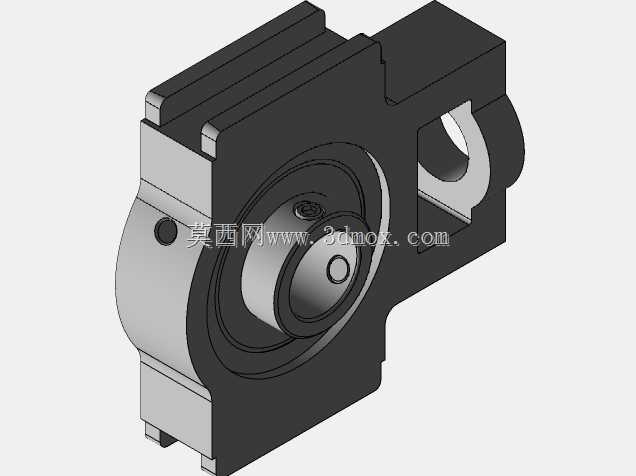

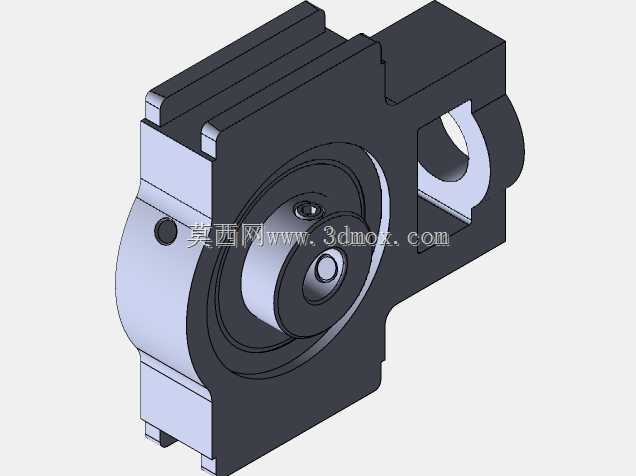

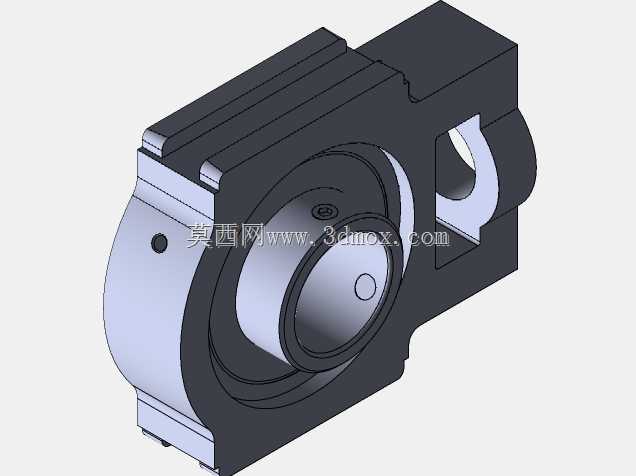

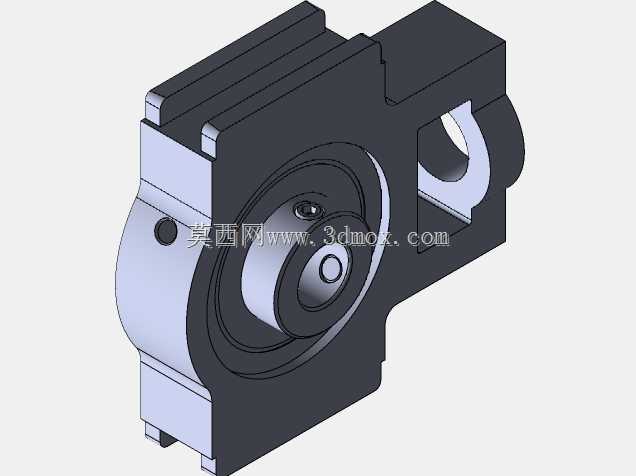

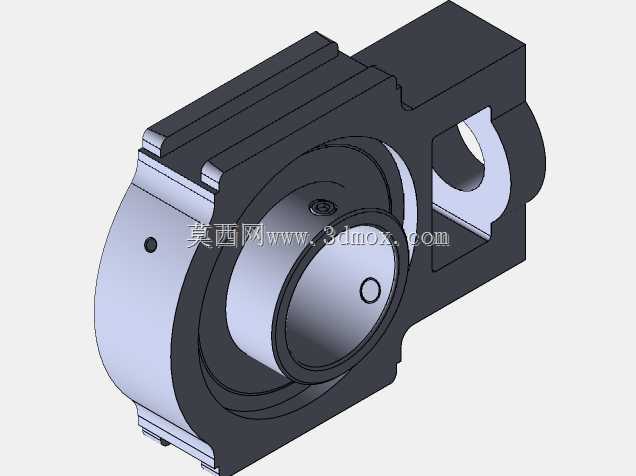

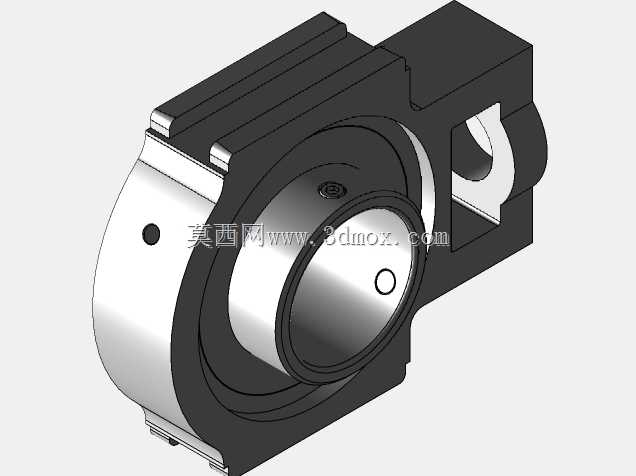

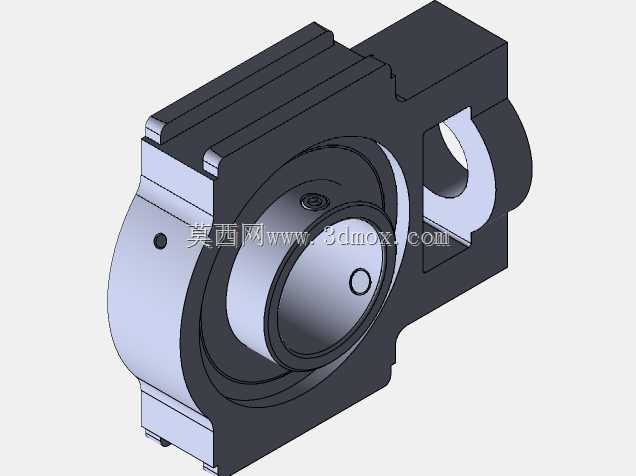

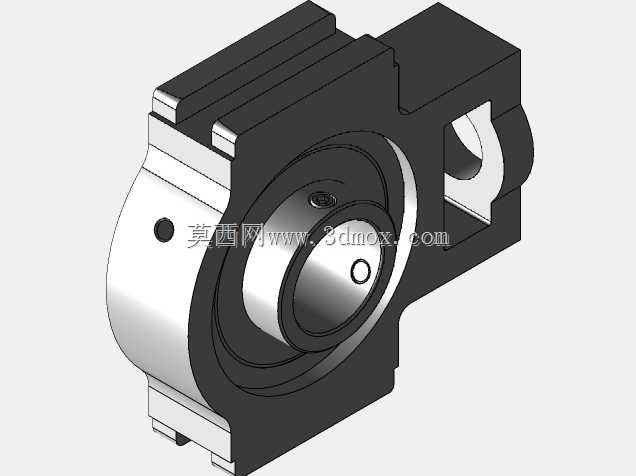

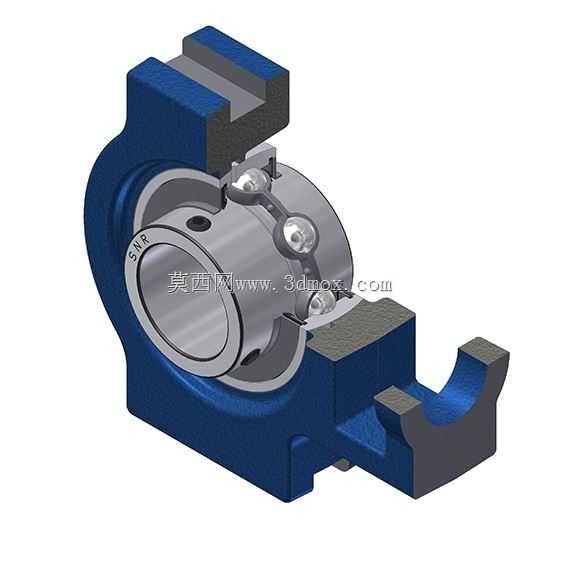

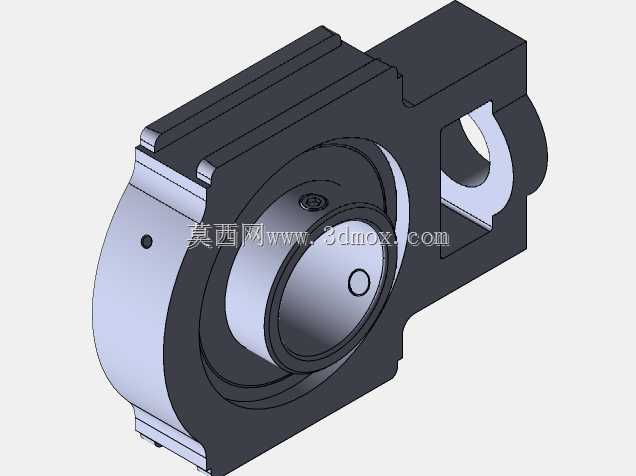

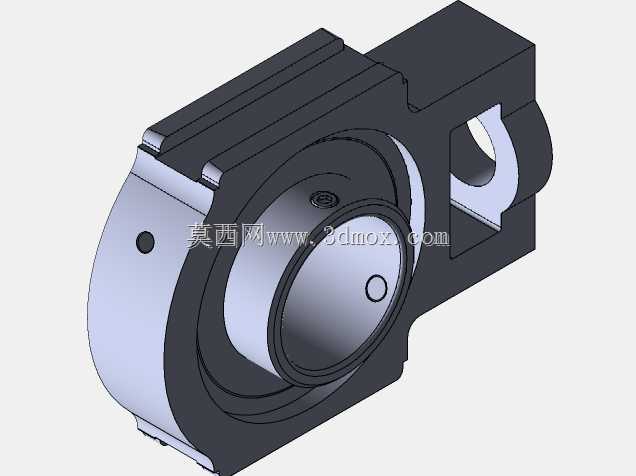

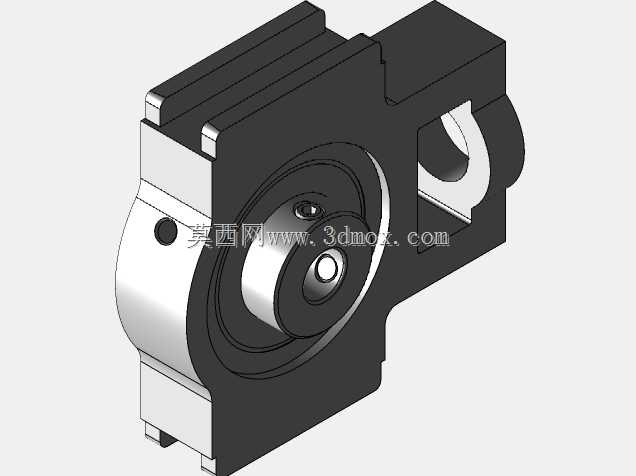

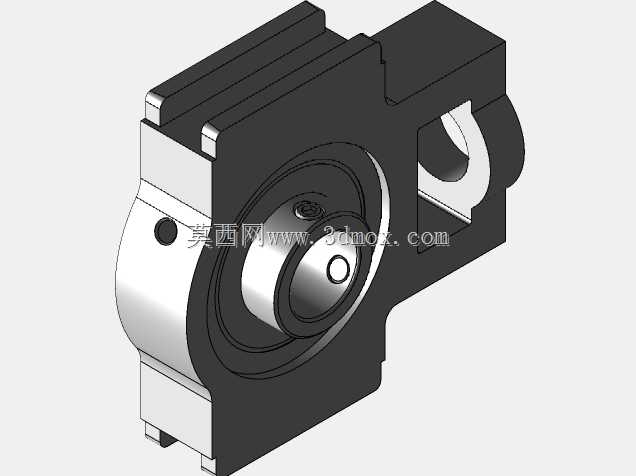

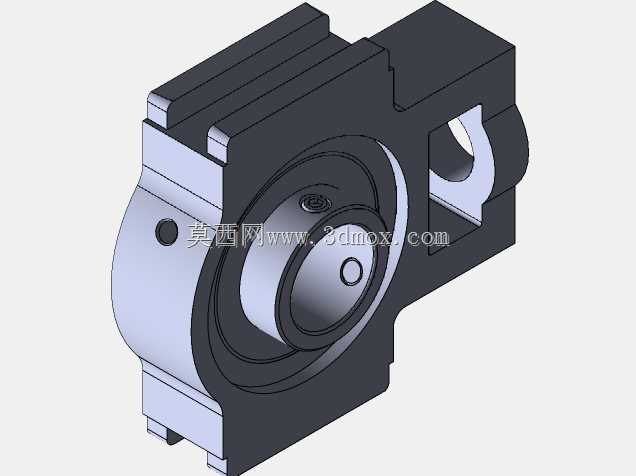

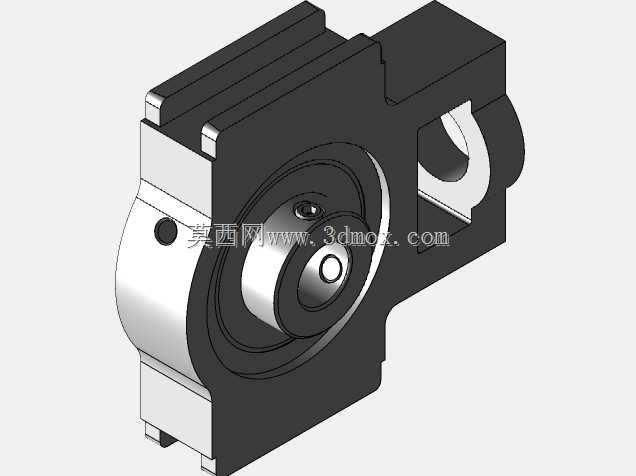

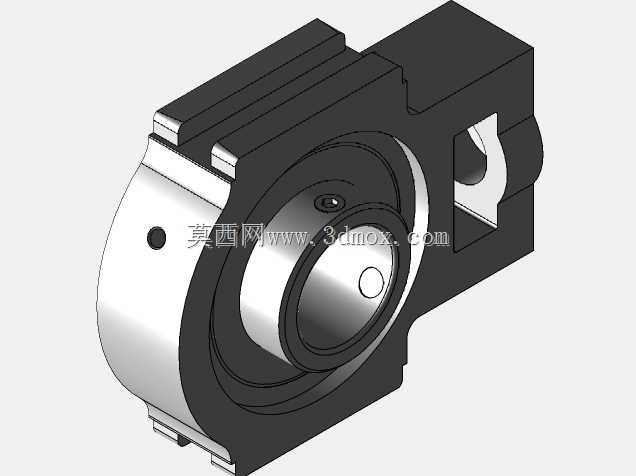

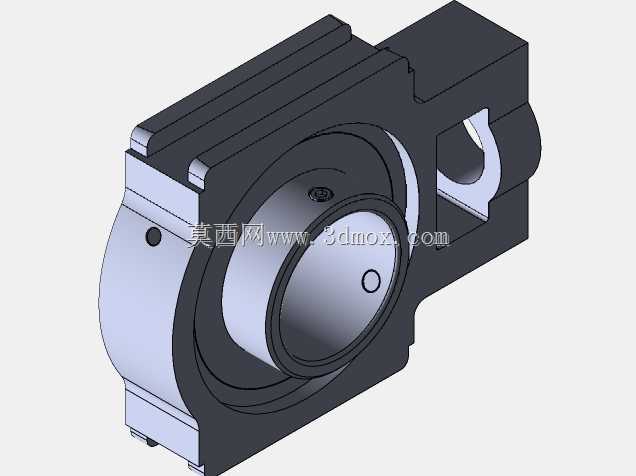

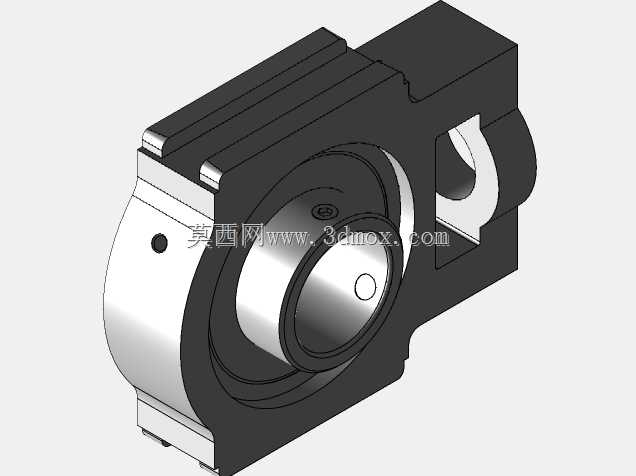

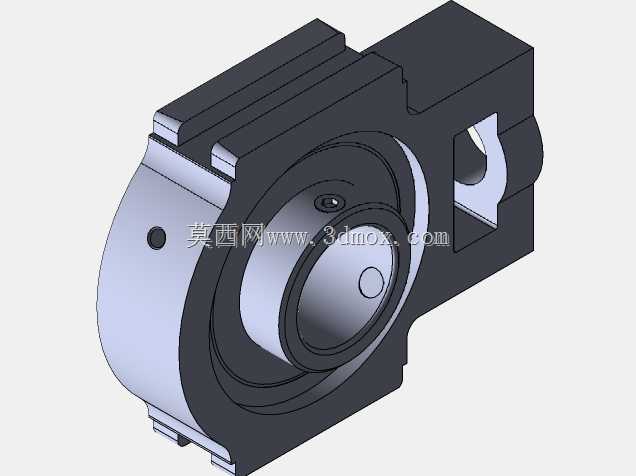

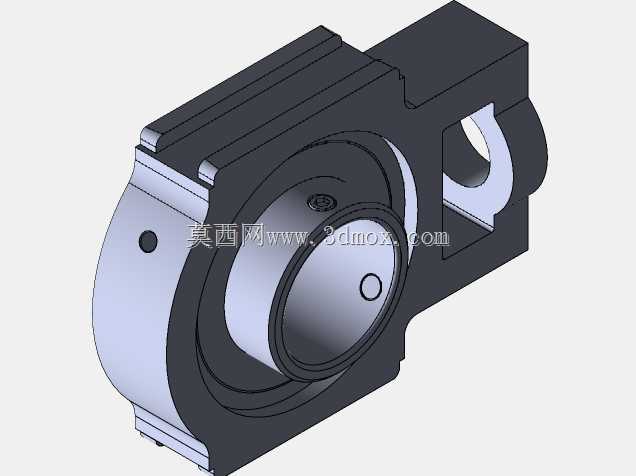

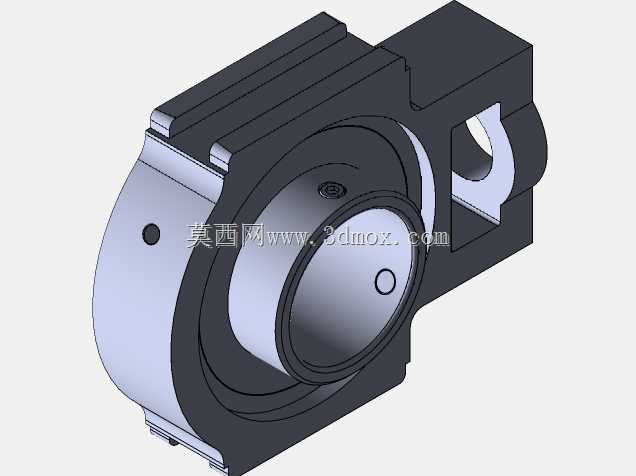

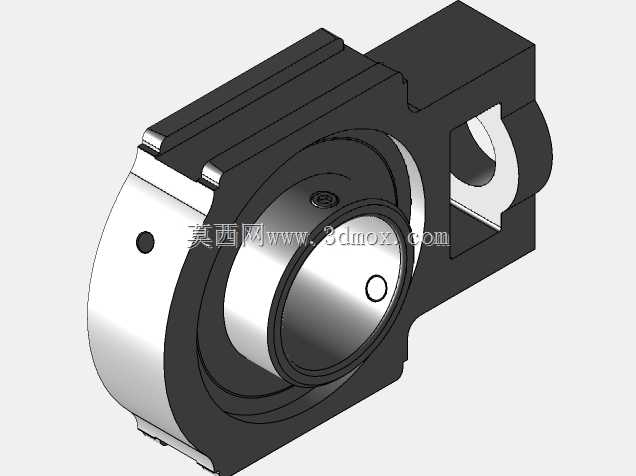

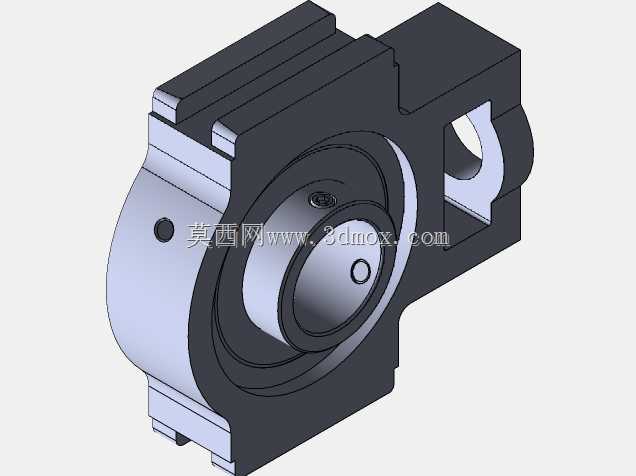

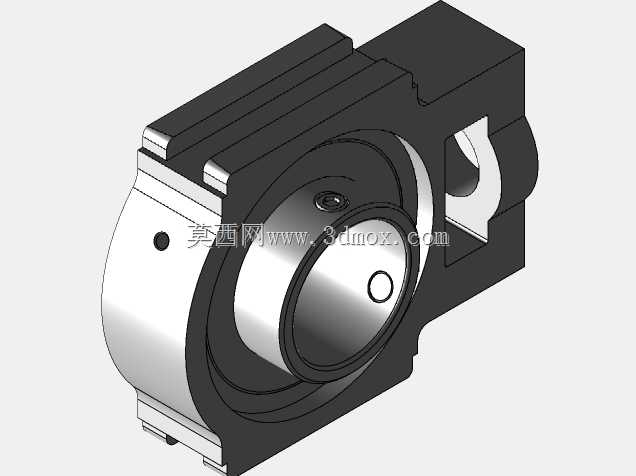

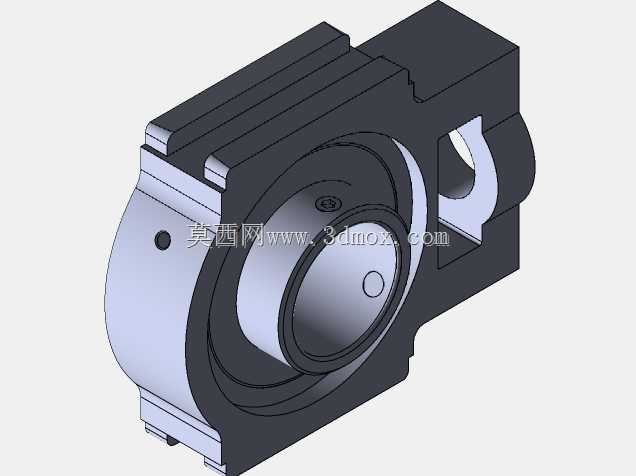

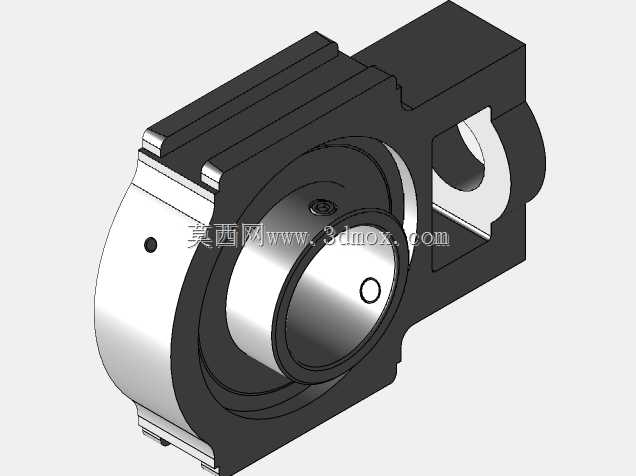

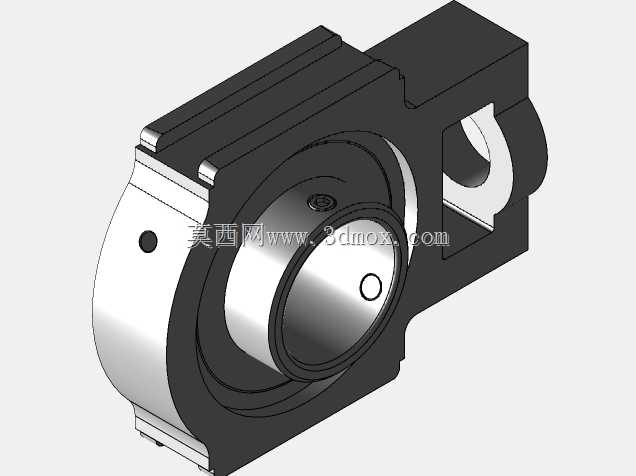

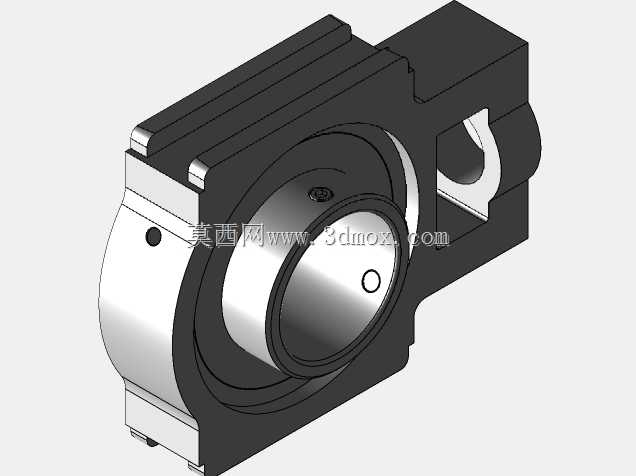

在轻工输送线、小型农机、食品加工设备这类对安装便捷性有要求的传动场景中，带座外球面轴承单元是极为常用的支撑部件，本次呈现的剖视结构模型，完整还原了这类轴承从座体到滚动体、密封结构的全部装配关系，能为选型校核、安装模拟提供直观的结构参考。从实际使用场景来看，这类轴承单元不需要复杂的安装基座加工，铸造座体可直接通过螺栓固定在设备机架的安装平面上，适配长距离传动轴的多点支撑需求，尤其适合现场安装精度有限、后期需要快速维护更换的工况，比如皮带输送机的辊筒支撑、小型风机的转轴定位、农用脱粒设备的传动辊支撑，都能见到这类结构的身影。从结构设计逻辑来看，剖视展示的部分清晰呈现了内部的双列钢球滚动结构，配合外圈的球面设计，可在一定范围内自适应补偿轴的安装同轴度误差，避免因机架焊接变形、轴加工挠度带来的额外附加载荷，有效延长轴承的实际使用寿命。座体采用的是立式带安装脚的铸造结构，两侧的安装凸台预留了足够的螺栓穿装空间，安装孔的位置公差设计充分考虑了现场安装的容错性，不需要对安装面做高精度的刮研处理，就能完成轴承单元的固定。内圈的顶丝锁紧结构在模型中也有清晰体现，安装时只需要拧紧内圈上的紧定螺钉，就能实现轴承内圈与转轴的周向固定，不需要额外加工轴肩、锁紧螺母等定位结构，大幅简化了轴系的设计复杂度。从安装边界来看，这类轴承座的中心高、安装孔跨距都有通用的行业适配尺寸，座体的弧形避让结构可以避免转轴转动过程中与座体发生干涉，两侧的密封结构能阻挡粉尘、溅水进入轴承内部滚动腔，适配多粉尘、有轻度喷淋的生产工况。建模过程中对滚动体的排布、保持架的限位结构、座体与轴承外圈的配合公差都做了还原，既可以用来做装配干涉检查，也能作为非标设备轴系设计时的选型参考，帮助设计人员快速确认安装空间、载荷传递路径，避免选型时出现尺寸匹配错误。
