金属外壳GOTECK舵机两款结构设计

在小型自动化执行机构选型、航模结构搭建以及教育类机器人开发场景中，舵机作为角度控制的核心执行部件，其外壳强度、安装适配性直接决定整套机构的运行可靠性与使用寿命。本次呈现的两款同系列舵机，均采用全金属外壳结构，相较于传统塑料外壳舵机，在抗冲击、散热效率以及安装孔位的形位公差保持能力上有明显提升，能够适配更高负载的往复摆动工况。

从实际用途来看，这类5.2kg·cm扭矩等级的舵机，可覆盖小型仿生机器人关节驱动、航模舵面控制、教学实验平台执行端搭建、小型玩具的动作机构驱动等多个场景，金属外壳的设计也让其能够适应存在轻微磕碰、环境温度波动稍大的使用场景，不会像塑料外壳舵机那样在多次拆装后出现安装柱滑牙、外壳开裂的问题。

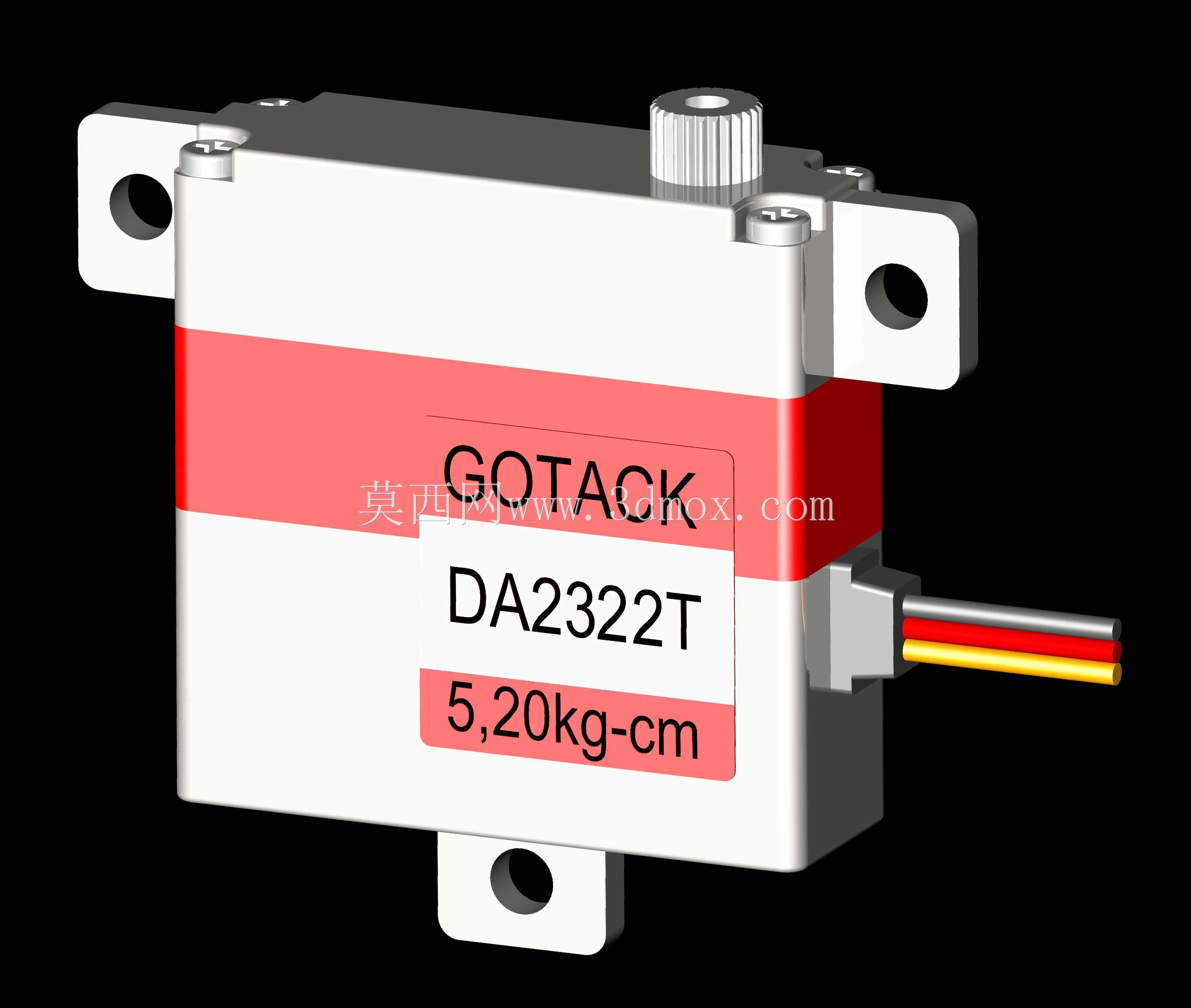

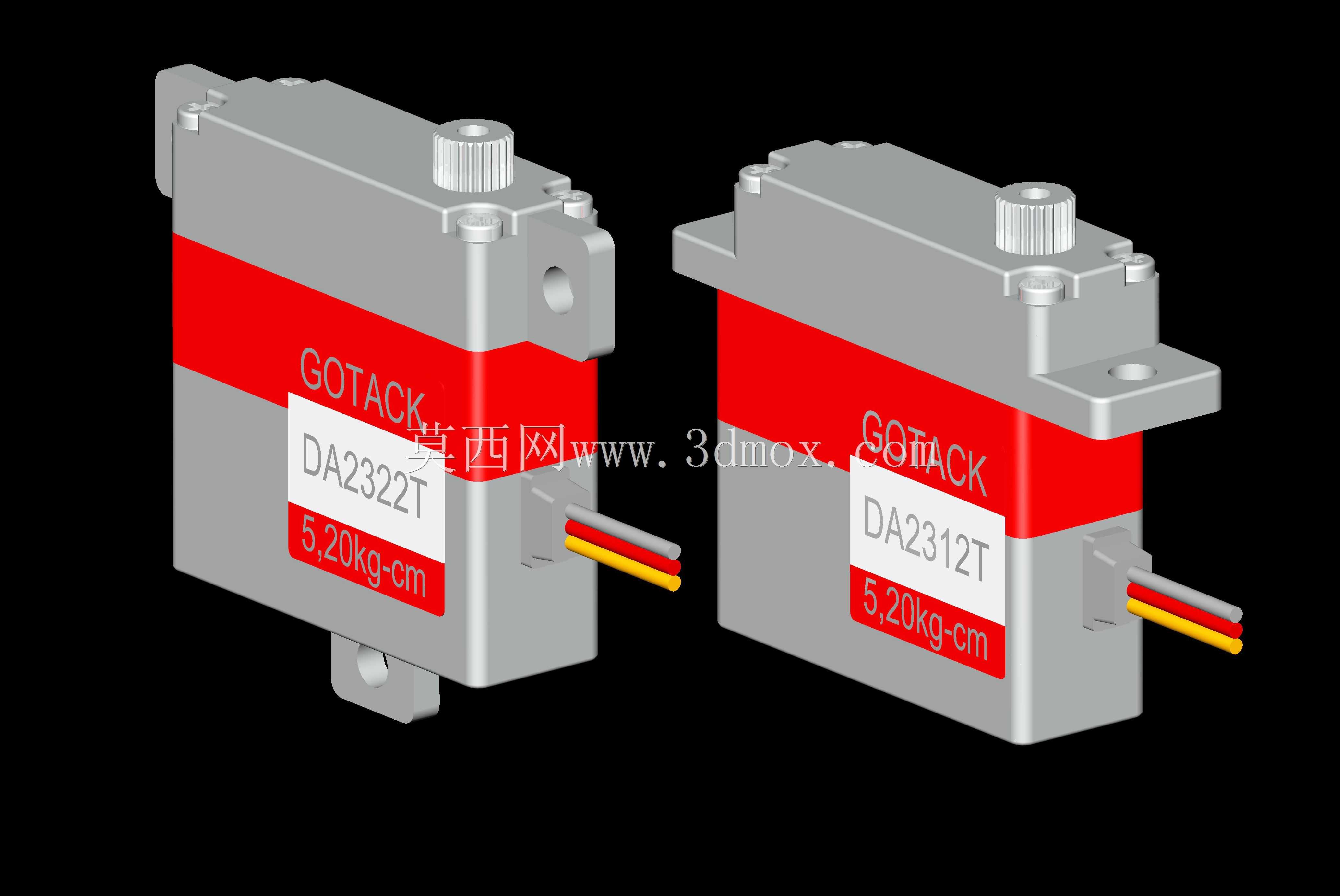

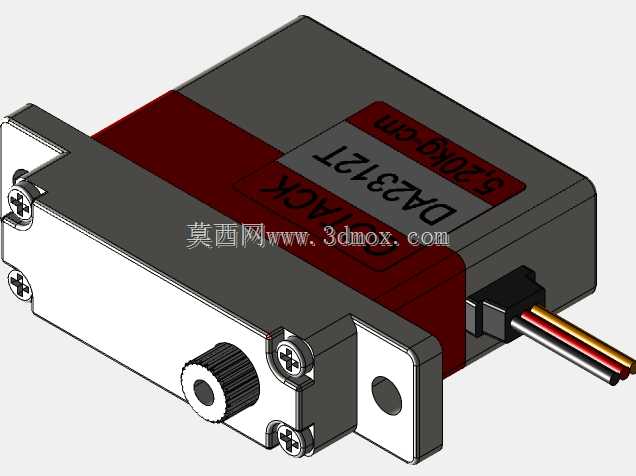

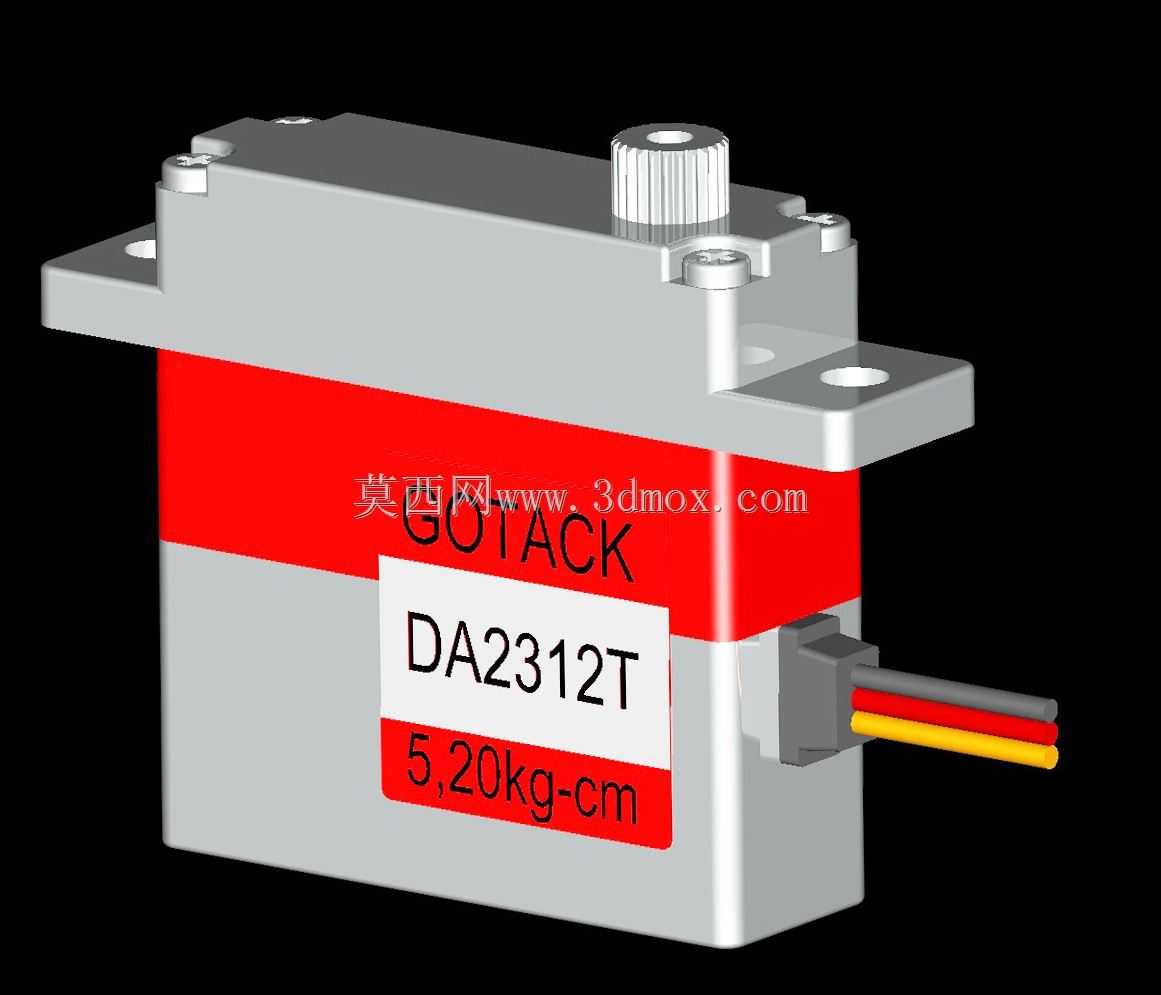

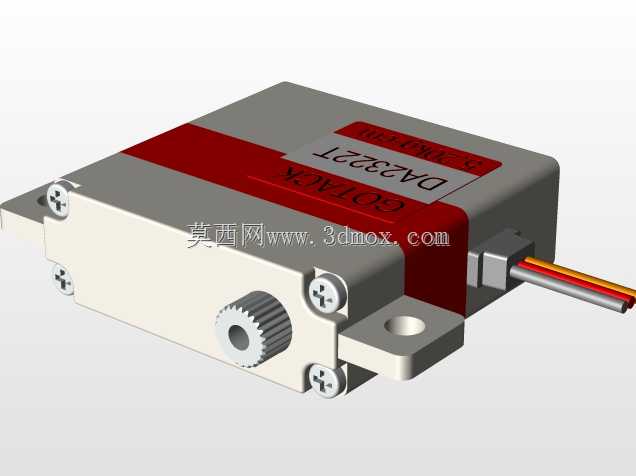

设计思路上，两款舵机采用同规格的动力内核与减速组结构，差异点集中在安装固定耳的布局上：其中一款的安装固定耳分布在壳体输出轴同侧的两端，适合贴装在狭窄的安装面内，能够减少机构横向占用的空间；另一款的固定耳分布在壳体的上下两端，适合垂直叠装或者需要双侧固定的安装场景，用户可以根据自身结构的安装边界选择对应型号，无需额外设计转接支架就能完成装配。

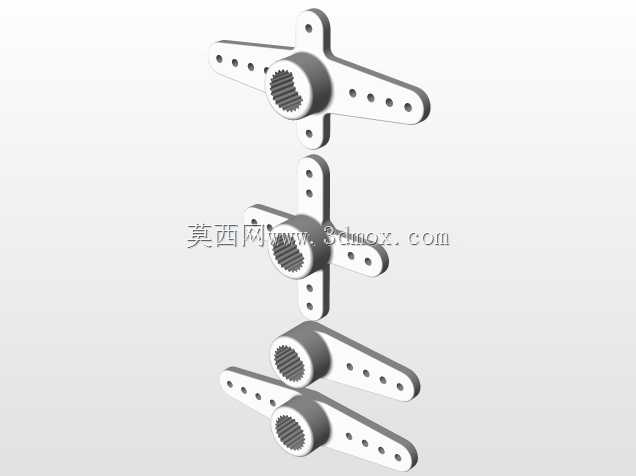

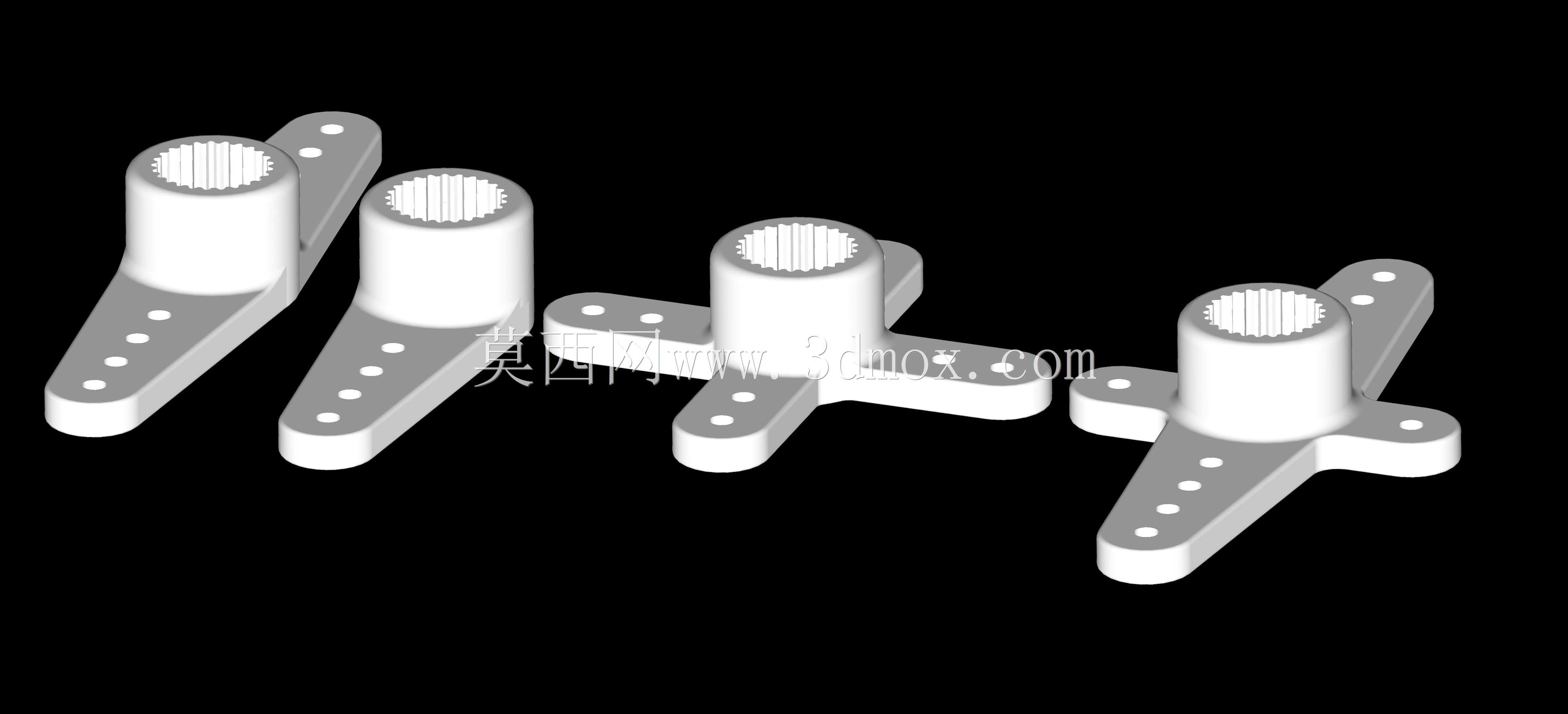

外形尺寸方面，两款舵机均采用标准微型舵机的主体截面尺寸，输出轴的齿形规格、出线位置都符合行业通用标准，能够兼容市面上绝大多数标准舵机摇臂、舵盘配件，替换原有同规格塑料舵机时不需要修改原有安装结构的孔位坐标。安装边界上，需要注意预留出线端的走线空间，舵机尾部引出的红黑黄三色信号线与电源线，弯曲半径不能过小，避免长期弯折导致线芯断裂；输出轴端的摇臂安装后，要保证摆动范围内没有结构干涉，金属外壳的壳体侧面带有定位凸台，装配时可以靠紧安装面的定位边，减少舵机工作时产生的攒动。

从结构细节来看，金属外壳采用分体式装配设计，上下壳体通过精密螺丝锁紧，接缝处的配合精度能够阻挡日常使用中的灰尘进入减速箱内部，顶部的输出轴轴承位做了加厚处理，在承受径向负载时不易出现轴位变形，输出轴的金属齿轮与减速组配合紧密，空载回程间隙控制在小角度范围内，能够满足对角度控制精度有一定要求的应用场景。
