ABBIRB360工业机器人配套支撑机架

这款支撑机架是专为ABB IRB360系列工业机器人配套设计的安装承载结构，主要应用于食品分拣、医药装箱、电子元件高速拾放等自动化产线场景，承担机器人本体的固定、载荷传导与运行稳定性保障作用。在高速拾放类工作站中，机器人运行时会产生频繁的启停冲击与交变载荷，机架的结构刚性直接决定机器人末端执行器的定位精度，若机架刚性不足，长期运行后会出现焊缝开裂、连接螺栓松动、机器人轨迹偏移等问题，直接影响产线良品率。

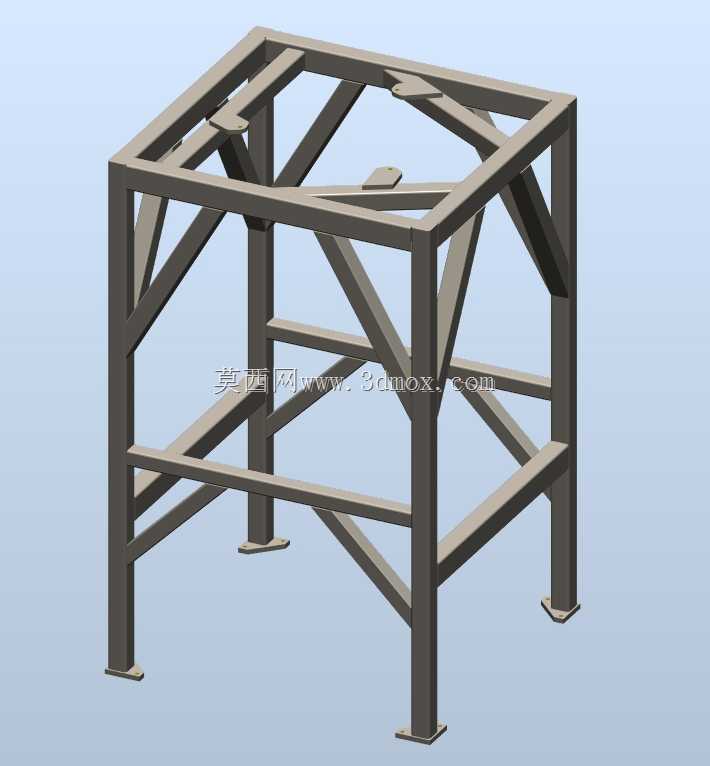

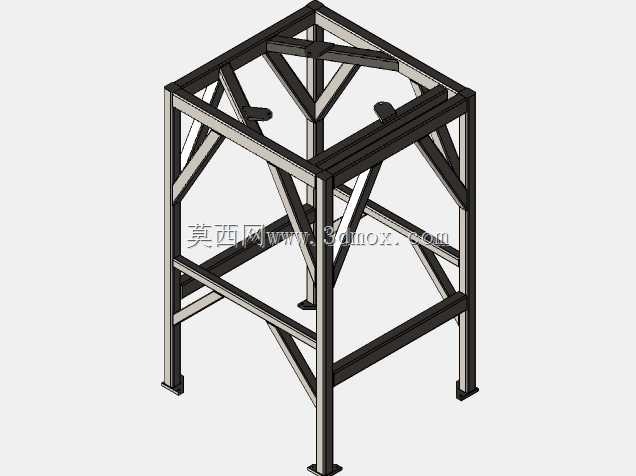

设计过程中优先采用方管焊接的框架式结构，主支撑腿选用大截面厚壁方管作为主要承力构件，四根立柱底部设置带安装孔的地脚连接板，可通过膨胀螺栓与车间混凝土地面直接固定，也可搭配减震垫使用降低运行振动传递。框架内部设置多组斜向加强筋，按照载荷传递路径布置，将机器人运行时产生的水平倾覆力、垂直方向的动态载荷快速分散到整个框架结构上，避免局部应力集中。顶部的安装面按照ABB IRB360机器人的底座安装孔位做了适配设计，预留了足够的螺栓穿装空间与走线通道，机器人的动力线缆、信号线缆可从框架内部的空腔走线，避免线缆外露被运动部件剐蹭，同时也能减少现场积尘，方便日常清洁维护，适配洁净车间的使用要求。

从安装边界来看，机架整体高度匹配常规输送线的工作面高度，安装后机器人的工作范围可完全覆盖两侧的来料输送线与出料工位，不需要额外垫高或挖设地坑，减少现场施工的工作量。框架的整体外轮廓尺寸控制在合理范围内，不会占用过多产线空间，侧面预留的空位可按需安装阀岛、IO模块等周边配套元件，不需要额外设计安装支架。所有焊接位置均做了去应力处理，避免焊接残余应力导致长期使用后框架变形，表面做喷塑处理，可适应车间内的油污、潮湿环境，延长结构使用寿命。在实际选型应用时，可根据现场的安装地面平整度调整地脚的高度，保证顶部安装面的水平度误差控制在允许范围内，确保机器人运行时的精度稳定性。
