带检测分拣结构的皮带输送包装设备

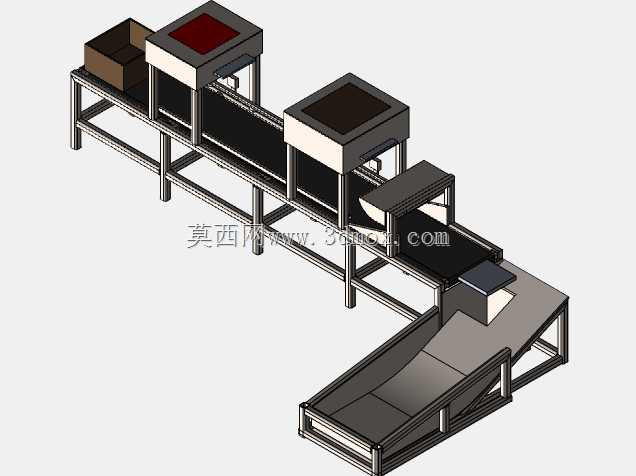

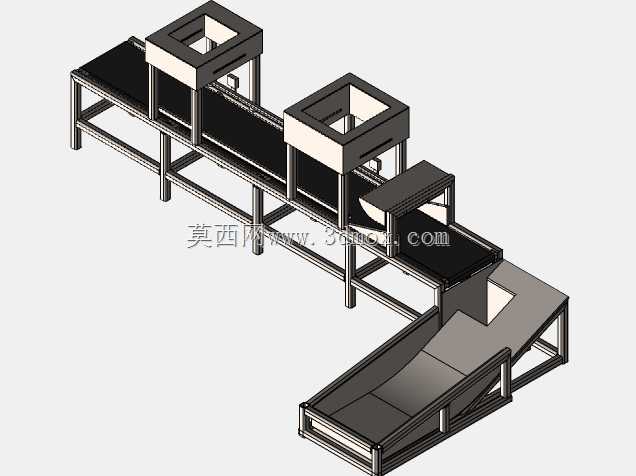

该设备主要面向小件成品的后道包装工序场景，常见于3C配件、小五金、袋装食品等行业的生产车间末端，衔接前段装配或装袋工位，完成产品的外观检测、不合格品剔除、合格品归集输送的全流程作业，替代传统人工目检分拣的低效模式，适配批量连续化生产的节拍要求。设备主体采用分段式皮带输送作为载体，机架全部选用工业铝型材拼装搭建，无需复杂焊接工序，现场安装时可根据车间实际布局微调各段机架的衔接位置，输送面的高度可通过型材底部的调节脚杯在±50mm范围内调整，适配不同高度的前后端设备对接需求。输送线沿进料方向依次布置两组检测工位，第一组工位配置暗箱结构，内置视觉检测光源与相机安装位，可完成产品表面印刷标识、外观缺损的检测，第二组工位配置重量检测模块，可识别漏装、多装的不合格产品，两组检测工位的信号可直接对接后端的分拣执行机构。分拣机构采用拨杆式剔除结构，安装在第二检测工位的下游侧，接收到不合格信号后可快速动作，将对应位置的不合格品拨入侧边的收集料箱，合格品则继续沿皮带向前输送。设备末端配置倾斜式下料滑槽，滑槽表面采用光滑耐磨板材制作，倾斜角度设置为32度，可让合格品依靠自重平稳滑入末端的收集箱或对接下一段包装工位，滑槽两侧设置挡边，避免产品在滑落过程中掉落。设计过程中充分考虑了维护便利性，所有检测工位的暗箱都采用快拆式门板固定，日常更换光源、调整相机焦距时无需拆卸整体机架，皮带的张紧机构设置在输送线两端的辊筒处，调整时只需松开锁紧螺栓转动调节螺杆即可完成张紧度调整，无需拆解输送段护板。设备的整体安装边界控制在长3200mm、宽1100mm、高1500mm范围内，对车间的占地空间要求较低，无需专门做设备基础，普通硬化地面即可放置安装，输送皮带的运行速度可根据前端生产节拍在0.1-0.5m/s范围内无级调整，适配不同产能的生产线需求。各工位的电气走线全部隐藏在铝型材的槽内，外侧加盖线槽盖板，避免生产过程中灰尘、物料碎屑堆积在线路上引发的安全隐患，设备两侧预留了扩展安装位，可根据实际工艺需求加装喷码、贴标等附加功能模块，无需对主体机架做大规模改动。
