摆动汽缸蒸汽机机构三维结构设计

　　摆动汽缸蒸汽机的结构设计核心围绕简化动力传递路径展开，不同于传统蒸汽机设置独立配气机构与滑动汽缸座的方案，该结构直接将汽缸本体铰接于支架之上，通过曲柄连杆的转动带动汽缸绕铰接轴同步摆动，以此完成进排气口的对位切换，省去了复杂的滑阀配气组件，整体零件数量较常规同功率蒸汽机减少近四成。从实际应用场景来看，这类结构早年多用于内河小型船舶的辅助动力、固定作业的小型农用加工设备，凭借结构简单、加工门槛低的特性，在工业基础薄弱的区域曾得到广泛推广，当前则更多应用于科普教学模型、动态玩具的动力核心，也可作为小型低压蒸汽动力实验的验证载体。设计过程中需要重点关注汽缸铰接端的密封边界，由于汽缸工作时会随曲柄转动产生周期性摆角，

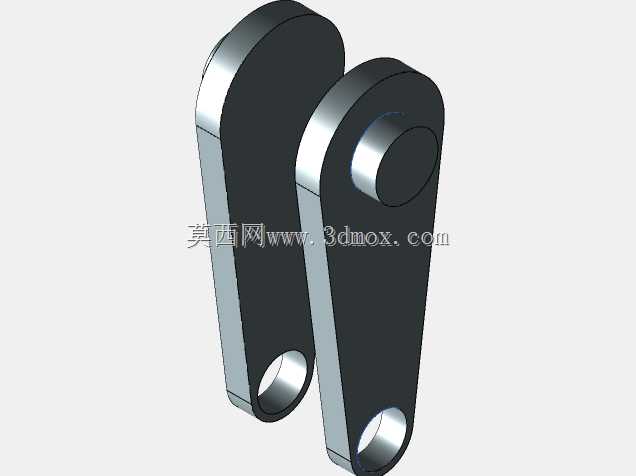

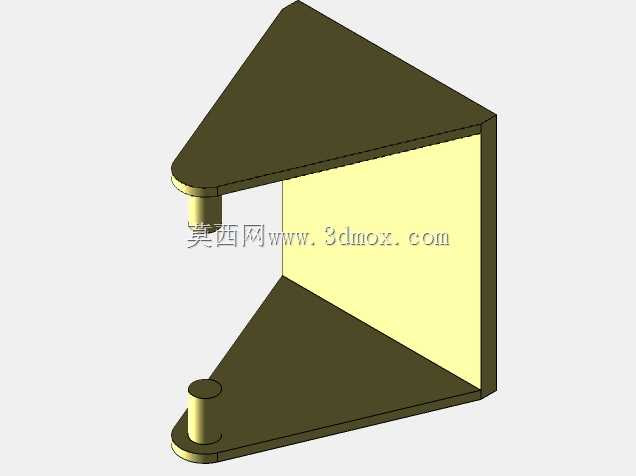

　　铰接支点的同轴度公差需要控制在0.02mm以内，避免摆角过程中出现密封面偏磨导致的蒸汽泄漏；同时连杆与活塞、曲柄的连接销轴需要预留足够的润滑间隙，既要保证运动过程无卡滞，也要控制间隙量避免传动过程出现过大的回程误差。安装层面，支架底部的安装孔位采用对称布局，可直接固定于水平安装基座，整体安装边界的长宽尺寸控制在180mm*120mm范围内，汽缸最大摆角为28度，安装时需要在汽缸摆动范围内预留至少30mm的安全间隙，避免运动过程中与周边设备构件发生干涉。功能特性上，该结构没有复杂的配气调节组件，启动时无需额外的盘车操作，只要通入额定压力的蒸汽即可自行启动运转，对蒸汽洁净度的要求更低，少量杂质不会像传统滑阀结构那样容易出现卡阀故障；

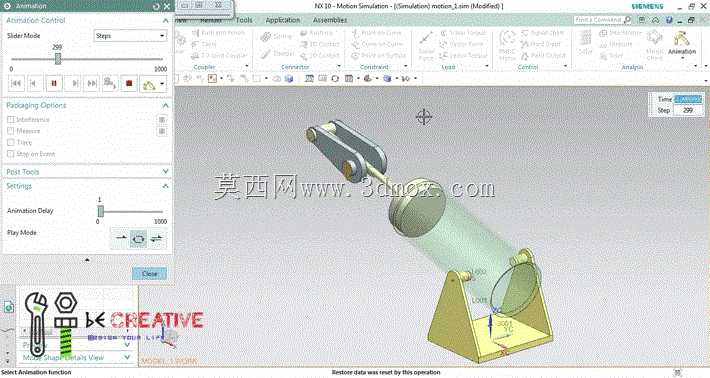

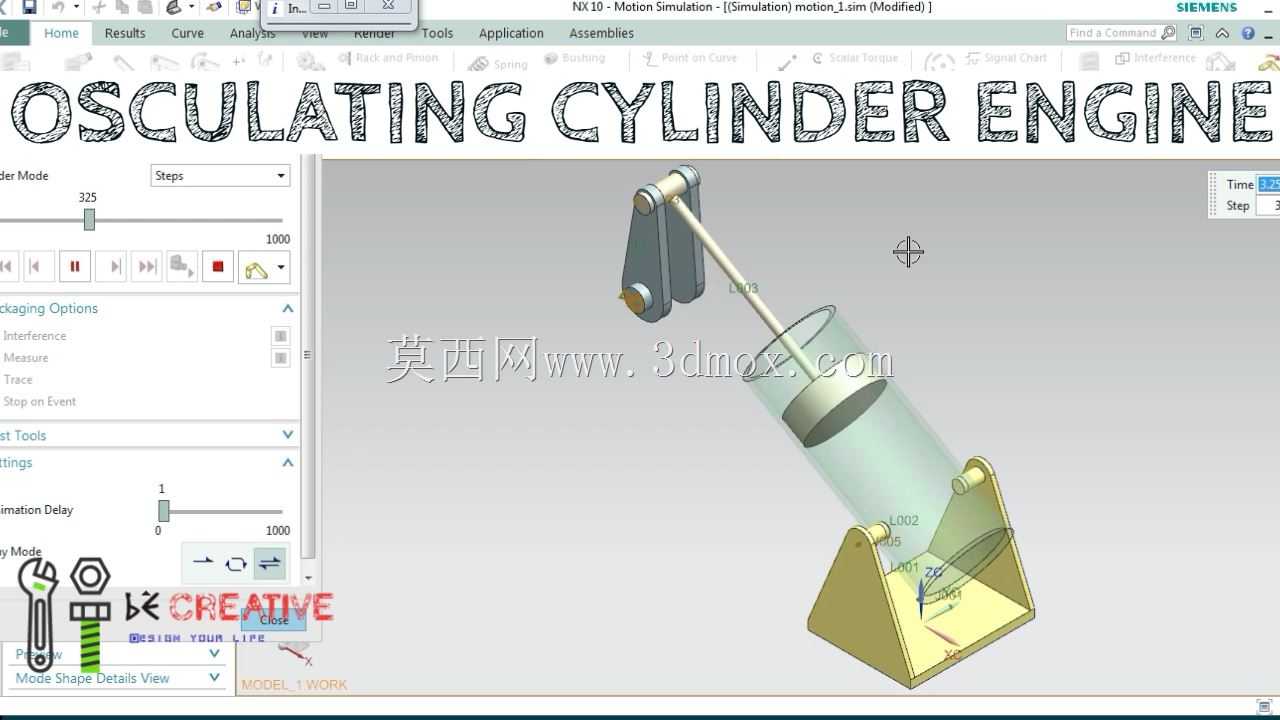

　　同时由于传动链路短，运动过程的机械损耗更低，在低压蒸汽工况下的能量转换效率反而高于结构更复杂的传统小型蒸汽机。建模过程中对运动副的配合公差做了对应还原，铰接位置的转动配合、活塞与汽缸的滑动配合都按照实际装配要求设置了合理的间隙量，可直接用于运动仿真验证，观察不同曲柄半径、汽缸铰接位置下的运动轨迹与出力特性，也可作为小型动力装置改装设计的结构参考。
