嵌入式单板工业相机组件结构设计

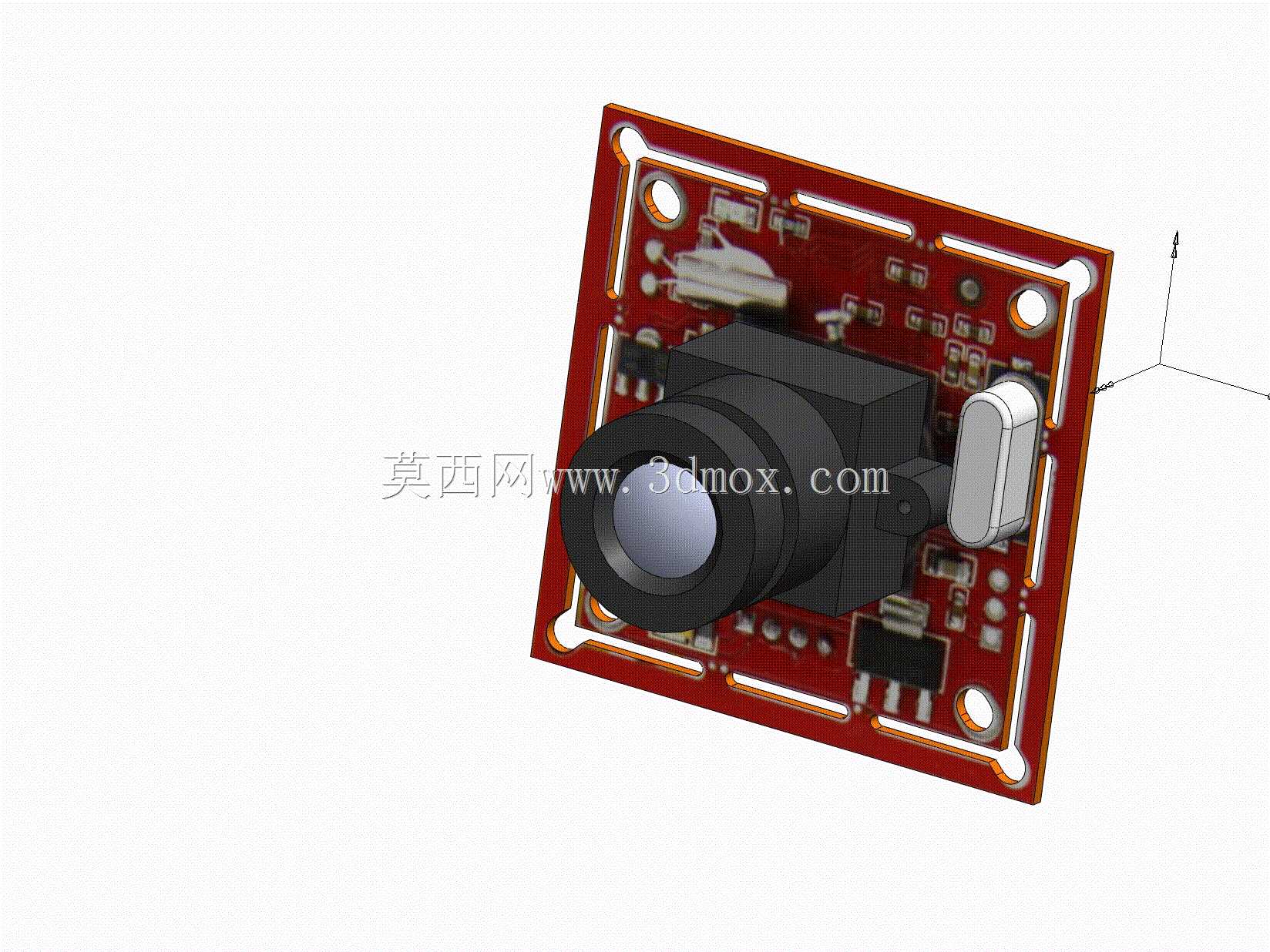

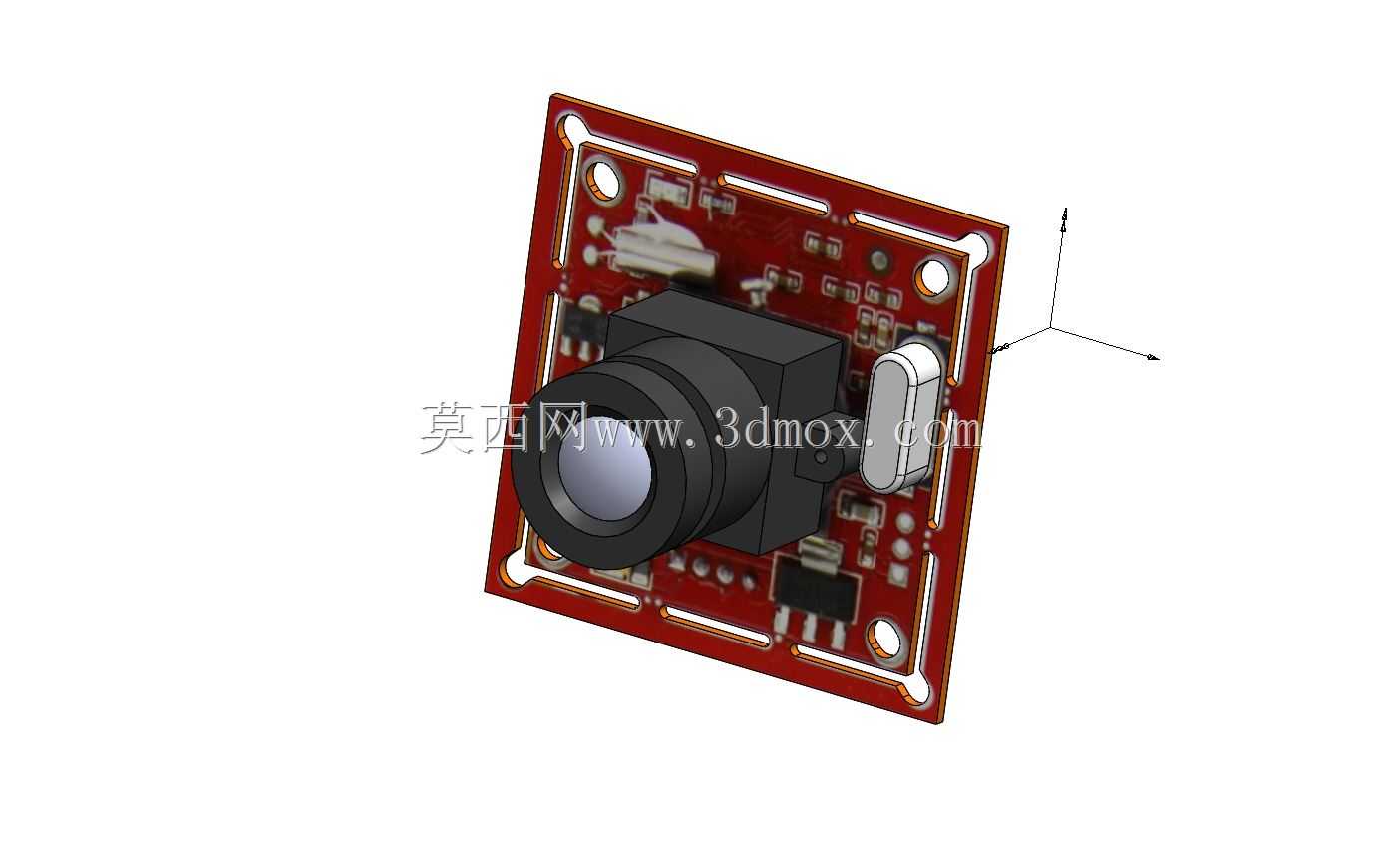

该相机组件主要面向嵌入式视觉检测、小型设备图像采集场景设计，可直接集成到工业检测工位、智能终端设备、小型安防点位中，替代体积较大的分体式相机方案，适配空间局促的安装环境。组件核心由成像PCB基板、定焦镜头模组、外围被动元件三部分构成，PCB采用方形板型设计，四个角位预留标准安装孔位，可直接通过M2螺丝固定在设备安装面，安装孔位间距符合小型视觉模组通用安装规范，无需额外设计转接支架即可完成装配。镜头模组通过板对板接插件与PCB实现电气连接，镜头光轴与PCB板面保持垂直，装配时可通过接插件的定位柱保证同轴度，降低装配后的光轴偏移风险，镜头外围预留调焦间隙，可根据实际工作距离微调焦距后点胶固定，适配不同物距的采集需求。PCB板上除成像核心电路外，集成了电源滤波、信号输出接口元件，板边元件布局避开安装孔位与镜头投影区域，避免装配过程中元件与安装面、镜头结构发生干涉，板上的晶振、接口元件均采用贴片封装，整体板面元件最高高度低于镜头尾部高度，保证组件平放时元件不会与安装面产生挤压。设计过程中优先考虑紧凑性需求，整体厚度控制在极小范围内，可嵌入到设备外壳内部，仅露出镜头前端采集窗口，适配对设备外观集成度要求较高的应用场景。安装边界方面，组件四周预留2mm以上的走线空间，信号输出接口布置在板边侧方，方便FPC排线或杜邦线连接，不会与安装固定螺丝产生空间冲突。实际应用中，该组件可完成静态图像采集、低速动态画面捕捉功能，适配二维码识别、外观缺陷初检、简单视觉定位类工位需求，相比通用USB相机，其板型设计更贴合嵌入式设备的集成需求，无需额外的外壳结构即可直接装配使用，减少整机设计的结构件数量。设计时对元件布局做了抗干扰优化，电源回路与信号回路分开布线，降低成像过程中的纹波干扰，保证输出图像的稳定性，镜头座采用硬质塑料材质，兼顾结构强度与轻量化需求，整体组件重量较轻，不会对小型设备的安装结构造成额外负载压力。
