下肢假肢机械结构三维设计

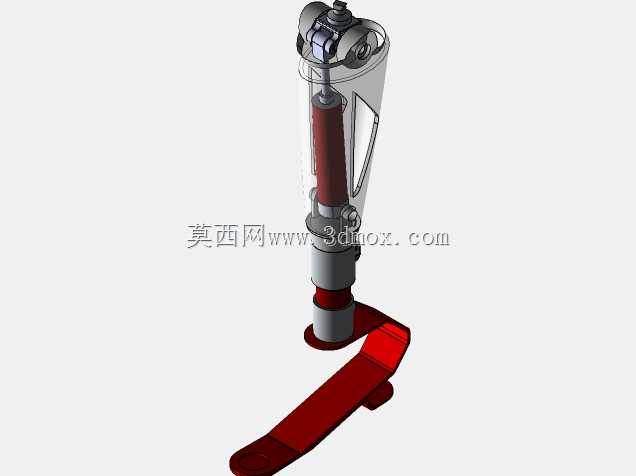

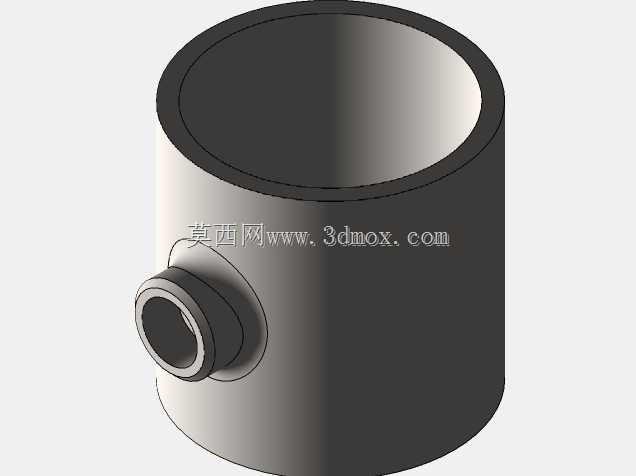

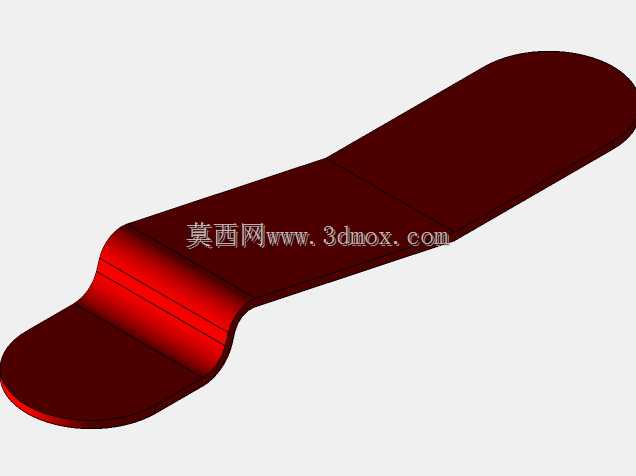

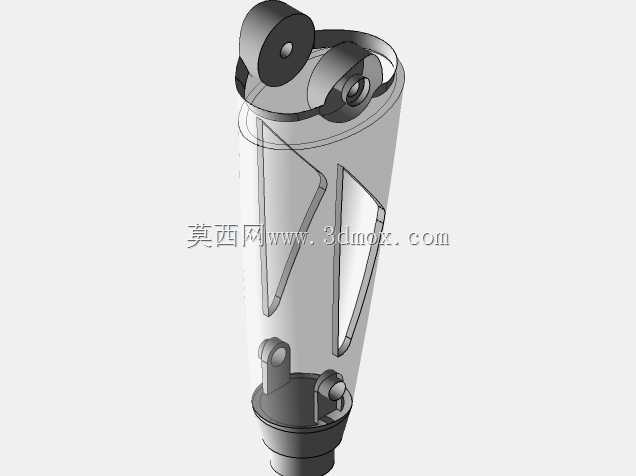

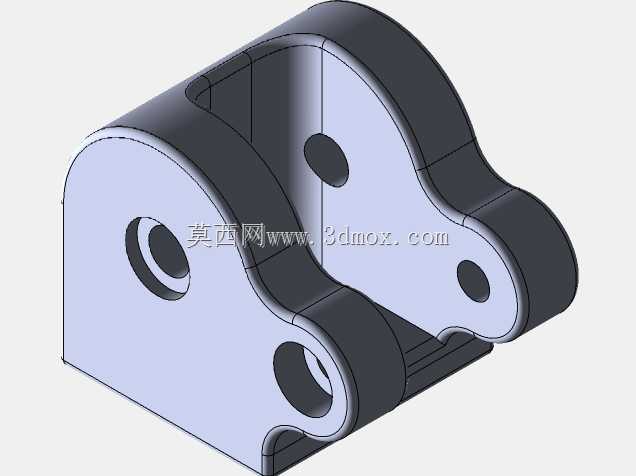

这款下肢假肢结构主要面向下肢截肢患者的日常行动辅助场景，适配小腿截肢后的康复与日常出行需求，可覆盖平地行走、缓坡上下、短时间站立等常规生活动作的力学支撑需求。从结构设计逻辑来看，整体采用模块化分层设计思路，上部对接腔体预留了标准的接受腔安装接口，可根据不同患者的残端形态适配定制化接受腔，安装边界处设置了多向调节的铰接结构，能够模拟人体踝关节与膝关节的协同转动角度，避免行走过程中出现卡滞或受力偏移的问题。核心承重段采用套筒式阻尼结构，内置的液压阻尼元件可根据行走步频自动调整缓冲力度，在脚跟着地阶段提供足够的卸力缓冲，减少残端受到的冲击载荷，在蹬地阶段则提供稳定的支撑反力，保证行走过程的力传递效率。下部的脚板组件采用仿生足弓弧度设计，接触地面的底面做了防滑纹理预留，足弓位置的弹性结构可在行走时储存部分弹性势能，降低使用者的行走能耗。从安装尺寸边界来看，整体结构的总高度可通过中部套筒的锁紧机构进行±25mm范围的调节，适配不同身高、不同腿长的使用者需求，上部对接盘的安装孔位采用通用标准间距，可兼容市面上主流的假肢接受腔连接件，无需额外定制转接件即可完成装配。结构的受力部件均采用等强度设计思路，在保证承重能力满足100kg体重使用者日常需求的前提下，尽可能削减非受力区域的材料厚度，控制整体自重，降低使用者长期佩戴的负重感。铰接位置的转动副均设置了耐磨衬套预留位，可在后期维护时快速更换易损件，延长整体结构的使用寿命。在日常使用场景中，该结构可搭配不同的外装饰罩使用，不影响外部穿戴裤装、鞋履的适配性，脚板前端的尺寸与常规成人鞋码的内腔尺寸匹配，可直接穿戴普通日常鞋履，无需定制专用鞋具。设计过程中针对行走过程中的受力工况做了多组力学仿真验证，对侧向受力、垂直冲击、反复弯折等常见工况都做了结构强化，避免日常使用中出现结构断裂或变形的问题。
