长条集成式RGB发光二极管棒结构设计

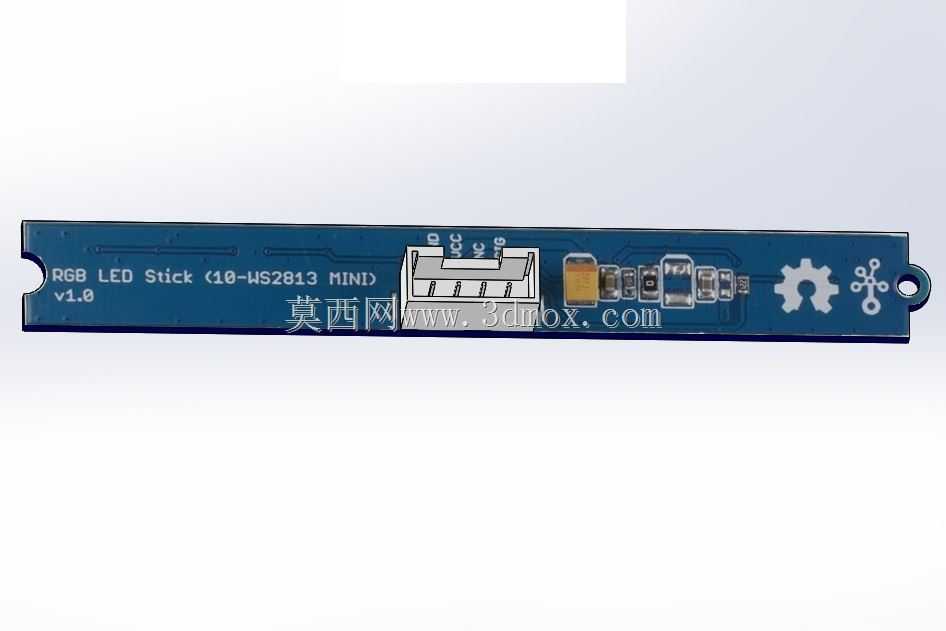

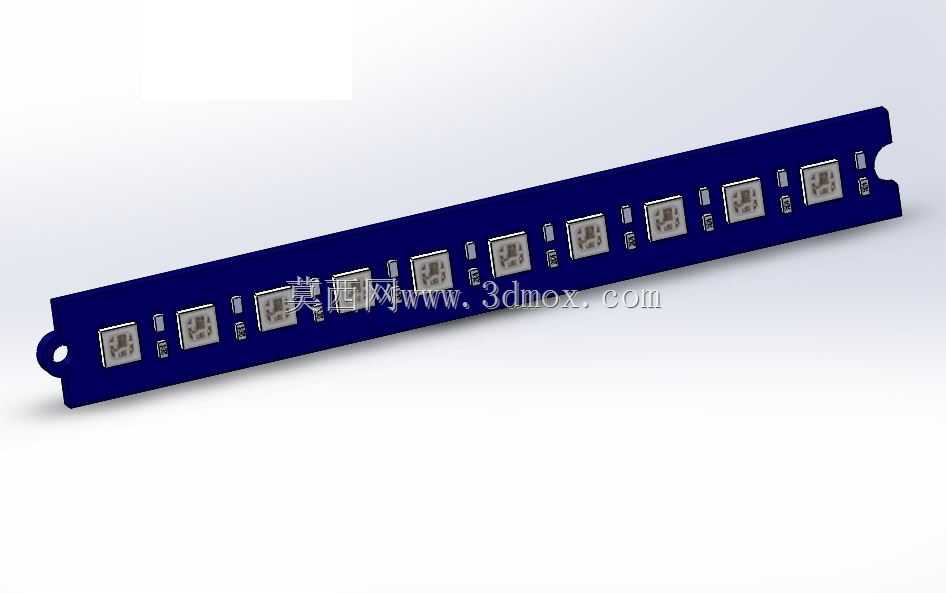

这款长条集成式RGB发光二极管棒，是面向工业视觉补光、小型设备状态指示、嵌入式氛围照明场景开发的线性发光组件，在自动化设备工位状态提示、小型检测设备轮廓补光、消费电子内置氛围光模块中都有广泛适配空间。从结构设计逻辑来看，整体采用窄长条形PCB作为承载基底，沿长度方向等距排布贴片式RGB灯珠，单颗灯珠可独立实现红、绿、蓝三原色混光输出，通过控制信号输入可实现全彩变色、流水跑马、固定亮度单色显示等多种发光效果，适配不同场景下的光信号输出需求。基底两端预留了安装定位缺口与固定孔位，安装时可通过M2规格螺丝直接固定在设备预留的安装槽内，也可通过背胶粘贴在平整的安装面上，安装边界宽度控制在12mm以内，整体厚度不超过4mm，可嵌入狭窄的设备缝隙内完成布置，不会占用过多设备内部结构空间。灯珠排布间距经过反复校核，相邻灯珠中心距保持一致，点亮后不会出现明显的明暗分区，整根棒体发光均匀度可满足近距离视觉补光的要求，不会因为灯珠间距过大产生光斑断层问题。电路走线全部布置在PCB背面，正面仅保留灯珠焊盘与阻焊层，深蓝色阻焊层可减少非发光区域的光线反射，避免杂散光影响发光效果，同时PCB基材选用高导热FR-4材质，灯珠工作产生的热量可通过PCB基底快速传导到安装接触面，无需额外加装散热结构即可满足长时间连续工作的散热需求。端部预留的接线焊盘可直接焊接控制引线，也可插接对应规格的接插件完成电路连接，接线位置做了加宽处理，可承受常规焊接操作的热冲击，不会出现焊盘脱落问题。在实际选型适配时，可根据设备内部的安装长度需求，对棒体进行裁切调整，裁切位置预留了分段断点，不会影响剩余段灯珠的正常工作，适配不同尺寸的安装空间。整体结构没有多余的冗余设计，所有结构特征都服务于安装便捷性、发光均匀性与长期工作稳定性，在做设备结构设计时可直接调用该组件模型，匹配对应的安装位尺寸即可完成布置，无需重新绘制灯珠排布与PCB轮廓，可大幅缩短光效组件的设计周期。
