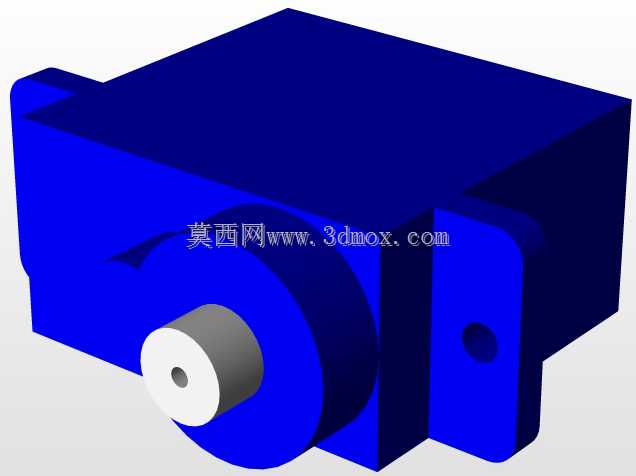

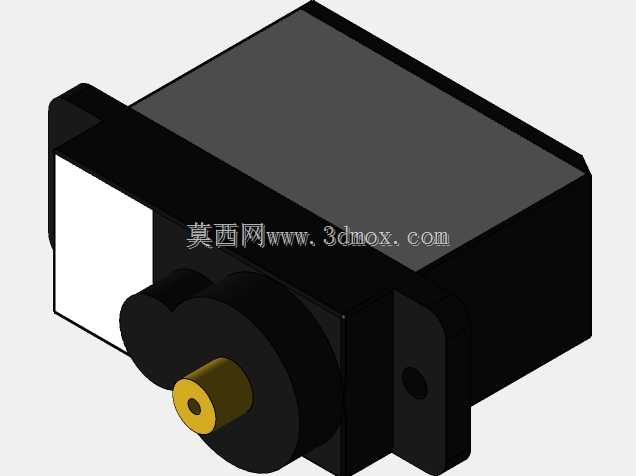

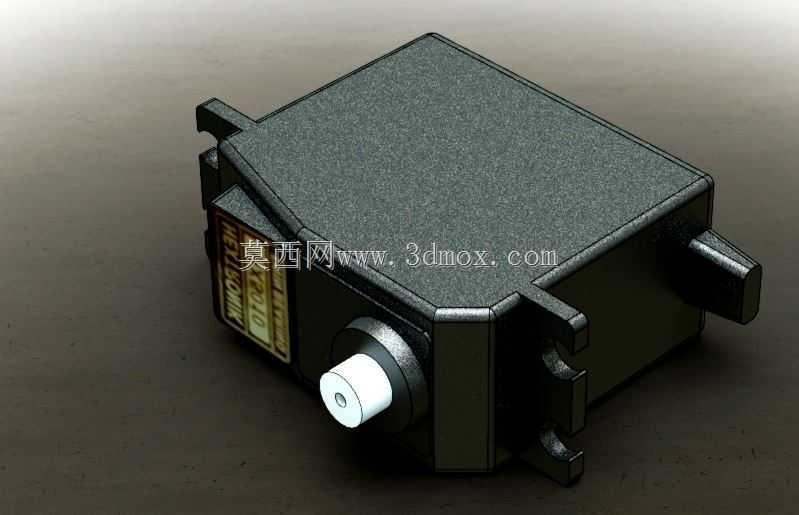

小型舵机式伺服执行机构三维结构

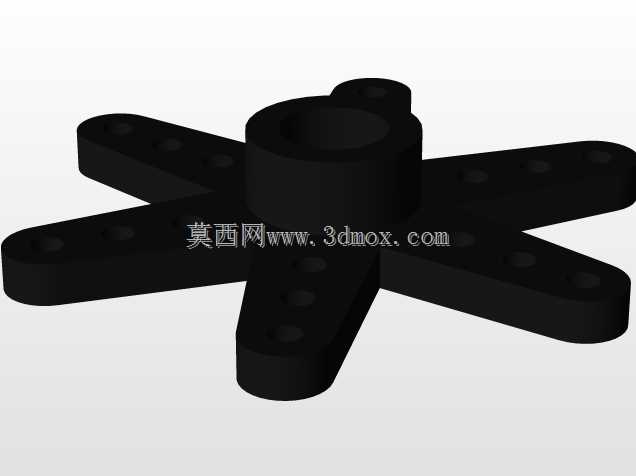

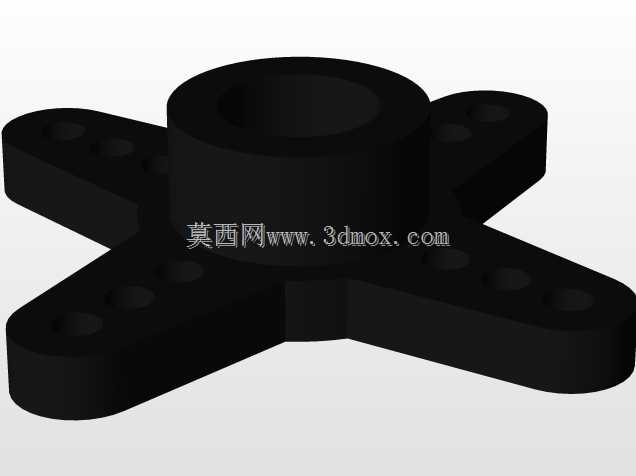

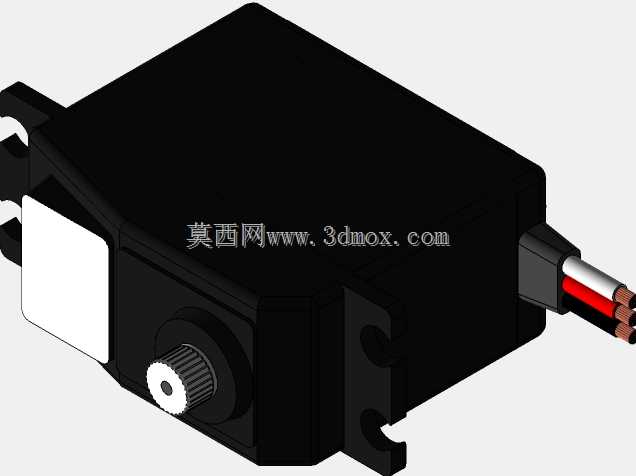

这款小型伺服执行机构的三维结构还原，覆盖了从安装定位到输出配合的全细节特征，在桌面级自动化装置、航模舵面控制、小型机械臂关节驱动、智能物流分拣拨料机构等场景中应用广泛。从结构设计逻辑来看，外壳采用带加强筋的卡扣式装配结构，两侧延伸的安装耳预留了标准安装孔位，安装耳的厚度、孔中心距都严格匹配小型自动化设备的通用安装间距，安装时无需额外加工转接板，可直接通过M2规格紧固件固定在型材支架或设备基板上，输出轴的中心高度与安装基准面的尺寸公差控制在常规装配允许范围内，能直接适配标准舵盘、摇臂等外接传动件，避免选型后出现装配干涉问题。输出端采用金属衬套嵌件设计，区别于普通塑料轴套的结构，能承受更大的径向负载，在频繁正反转的往复动作场景下，可减少轴孔磨损带来的回程间隙，保证位置控制精度。侧面的标签位预留区域对应实体产品的参数标识位置，建模时保留了该区域的凹陷结构，方便后续做丝印或贴标处理的结构验证。内部传动腔的壳体壁厚做了均匀化处理，既保证壳体的结构强度，在设备运行产生振动时不会出现壳体共振异响，又能控制整体重量，适配对负载重量敏感的航模、移动机器人等应用场景。出线端的结构做了限位卡槽设计，可固定外接控制线，避免设备运行过程中线缆拉扯导致内部接线松脱。从建模细节来看，所有装配止口的位置都做了对应倒角，既符合实际注塑件的出模工艺要求，也能在虚拟装配时还原真实的装配间隙，方便工程师做装配干涉检查、运动仿真验证，在做小型设备的结构选型时，可直接调用该模型完成整体布局，核对安装边界、输出轴行程范围内是否会和周边结构产生碰撞，无需反复测量实体样品尺寸，缩短前期方案设计的验证周期。输出轴的D型切面结构完全匹配标准传动件的连接孔型，建模时还原了该特征，可直接在装配环境下完成舵盘、连杆等外接零件的配合，验证传动过程中的运动轨迹是否符合设计预期。壳体表面的纹理处理还原了实际产品的磨砂质感，在做设备渲染展示时能更贴近真实产品的视觉效果，方便做方案汇报时的效果呈现。
