FRC6070电梯框架结构设计方案

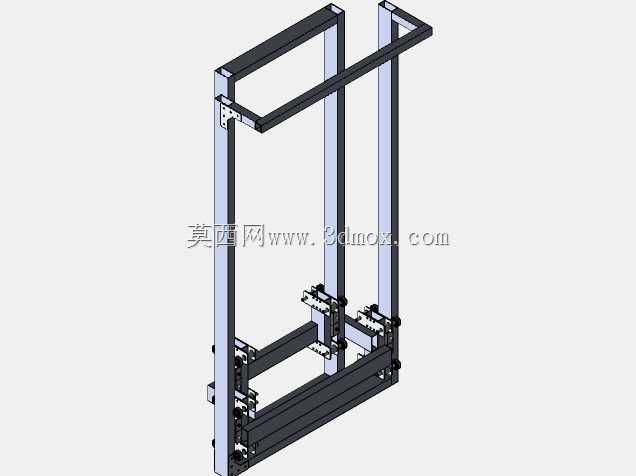

该结构属于电梯核心承载框架部件，主要应用于低层建筑配套升降梯、工业货梯以及特种作业场景的垂直运输设备中，承担轿厢整体承载、导向约束、部件挂载的核心作用，是电梯安装环节中最先完成定位装配的基准构件。从结构组成来看，整体采用矩形空心型钢拼接成型，左右两侧设置通长竖向主立柱，作为整个框架的主要承力构件，立柱上下端预留与井道顶部承重梁、底部底坑基座的连接孔位，安装时可通过膨胀螺栓或焊接方式与井道结构固定，安装边界需匹配对应井道的内净空尺寸，立柱间距需预留轿厢运行的安全间隙，避免运行过程中出现剐蹭。上下端设置横向连接横梁，将两根竖向主立柱连接为刚性整体，上端横梁除了承担结构拉结作用外，还预留了曳引绳轮、导向轮的安装接口，可直接挂载曳引系统相关部件；下端横梁则作为轿厢底部托架的安装基准，同时预留缓冲器对接位置，匹配电梯安全部件的安装要求。框架中部设置多组可调式安装支架，这些支架通过螺栓与主立柱连接，可根据实际轿厢尺寸、导轨安装位置上下调整固定位置，支架上预留长圆孔，允许安装过程中进行水平方向的位置微调，抵消井道施工带来的尺寸误差，降低现场安装的调校难度。设计过程中优先采用模块化拼接思路，所有构件均采用标准型材加工，无需定制异形截面材料，加工时仅需完成定长切割、端面铣平、钻孔工序即可，加工成本低且生产周期短，各构件之间通过角码、螺栓实现可拆卸连接，运输过程中可拆分打包，进场后再完成组装，大幅降低运输环节的空间占用与物流成本。框架后侧设置横向加强横杆，既可以提升整体框架的抗扭刚度，避免长期受载后出现框架变形，也可作为电梯随行电缆、管线的固定挂点，规整井道内的布线走向。竖向立柱内侧预留导轨安装基准面，安装时可直接将电梯导轨贴合立柱基准面锁紧，无需额外搭建导轨安装支架，减少现场安装的工序步骤，同时能更好保证导轨的直线度与平行度，提升电梯运行的平稳性。整体结构未设置多余装饰性构件，所有结构件均承担实际承力或安装功能，受力路径清晰，竖向载荷通过主立柱直接传递至井道上下承重结构，水平方向载荷通过横梁、斜撑分散至两侧立柱，结构冗余量合理，既满足承载安全要求，也不会造成材料浪费。
