交叉折叠剪式垂直升降支撑结构

项目分类:3D模型 发布时间:2021-09-27 ID:289486
  • 交叉折叠剪式垂直升降支撑结构
  • 交叉折叠剪式垂直升降支撑结构
  • 交叉折叠剪式垂直升降支撑结构
  • 交叉折叠剪式垂直升降支撑结构
  • 交叉折叠剪式垂直升降支撑结构
  • 交叉折叠剪式垂直升降支撑结构
  • 交叉折叠剪式垂直升降支撑结构
  • 交叉折叠剪式垂直升降支撑结构
  • 交叉折叠剪式垂直升降支撑结构
  • 交叉折叠剪式垂直升降支撑结构

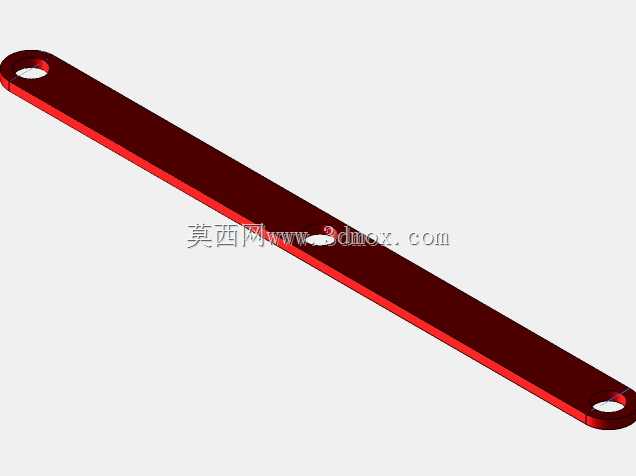

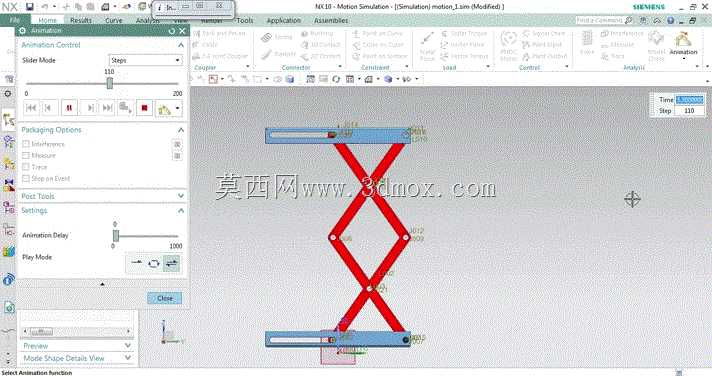

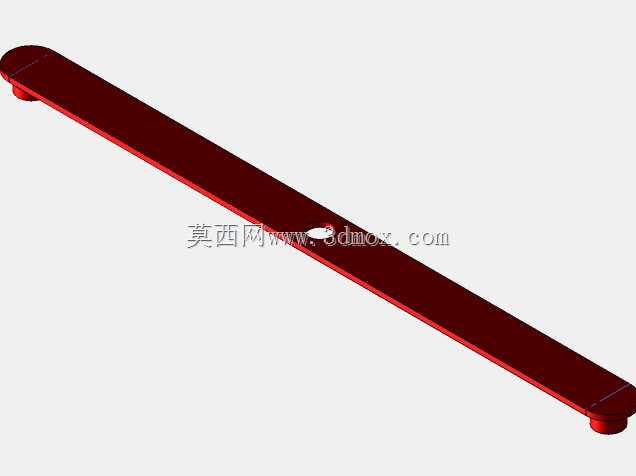

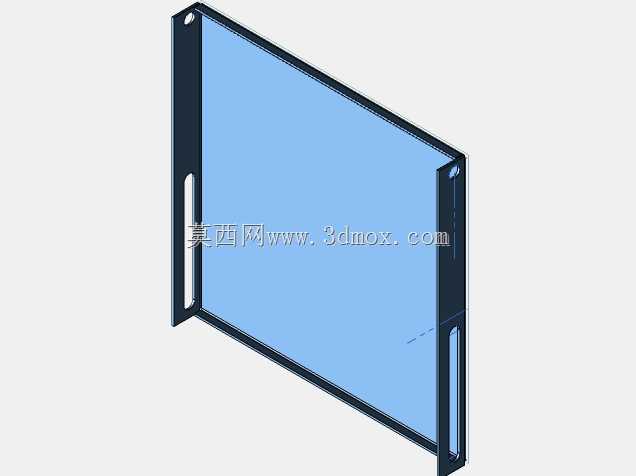

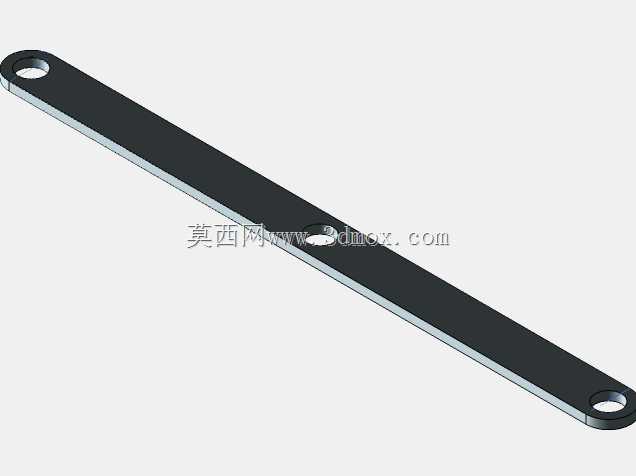

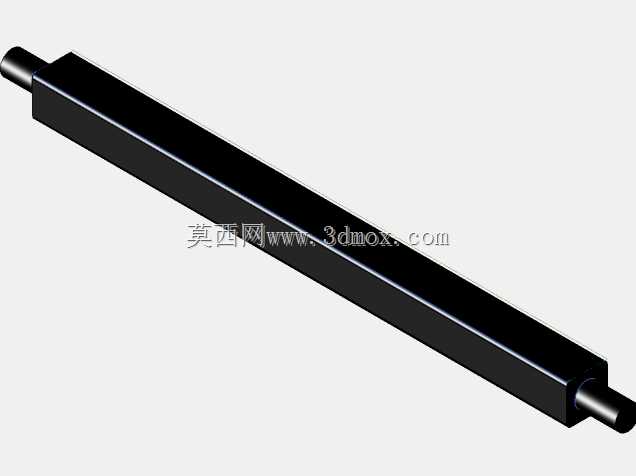

剪式升降结构的核心承载逻辑,是依靠多组交叉铰接的X形剪臂单元,将水平方向的伸缩位移转化为垂直方向的升降行程,这类结构在车间物料转运、仓储高位取放、小型设备检修登高、生产线工位高度适配场景中应用十分广泛。不同于直顶式升降结构需要占用较大的垂直安装空间,剪式结构在完全收拢状态下整体高度极低,可直接嵌入地面预留的安装坑位,收拢后上平台面能与地面齐平,不会占用地面通行空间,适配厂房内有限的作业区域布局。设计这类结构时,首先要根据额定承载载荷确定剪臂的截面规格与铰接点的轴径参数,每一组剪臂的中间铰接点都要做耐磨衬套处理,避免长期往复摆动出现铰接间隙导致升降过程卡滞,上下两端的铰接点分别与底部基座、顶部承载平台连接,其中一端采用固定铰接,另一端设置滑动副配合导向滚轮,抵消剪臂展开收拢过程中的水平方向位移量。驱动端的布置可根据实际载荷选择液压油缸、电动推杆或者丝杠传动,驱动点的位置选择会直接影响整体驱动力矩,通常将驱动端布置在剪臂中下位置的铰接点处,可有效降低驱动部件的额定输出力要求,减少动力单元的选型成本。结构的外形尺寸可根据实际作业需求调整,常规小型工位用剪式升降结构收拢高度在150mm至300mm区间,完全展开后的升降行程可做到收拢高度的3至4倍,安装时需要保证底部基座的水平度误差控制在千分之二以内,避免升降过程中出现侧向偏载导致剪臂受力不均。顶部承载平台需要根据承载物料的形态设置防滑纹路或者固定工装接口,侧边可根据安全要求加装可折叠防护栏,防止作业过程中物料滑落。剪臂的铰接点处需要预留润滑注油通道,日常维护时可定期加注润滑脂,减少铰接部位的磨损量,延长整体结构的使用寿命。这类结构的运动轨迹为纯垂直升降,不会出现水平方向的偏移,对于需要精准对位的上下料工位适配性极强,不需要额外设置水平导向机构就能保证升降过程的位置精度,在各类需要垂直位移承载的作业场景中,都能通过调整剪臂组数、剪臂长度、铰接点位置来匹配不同的行程与载荷要求,不需要重新设计整体结构框架,模块化的设计逻辑也能降低非标设计的周期与加工成本。
