ESP8266-ESP01无线通信模块结构设计

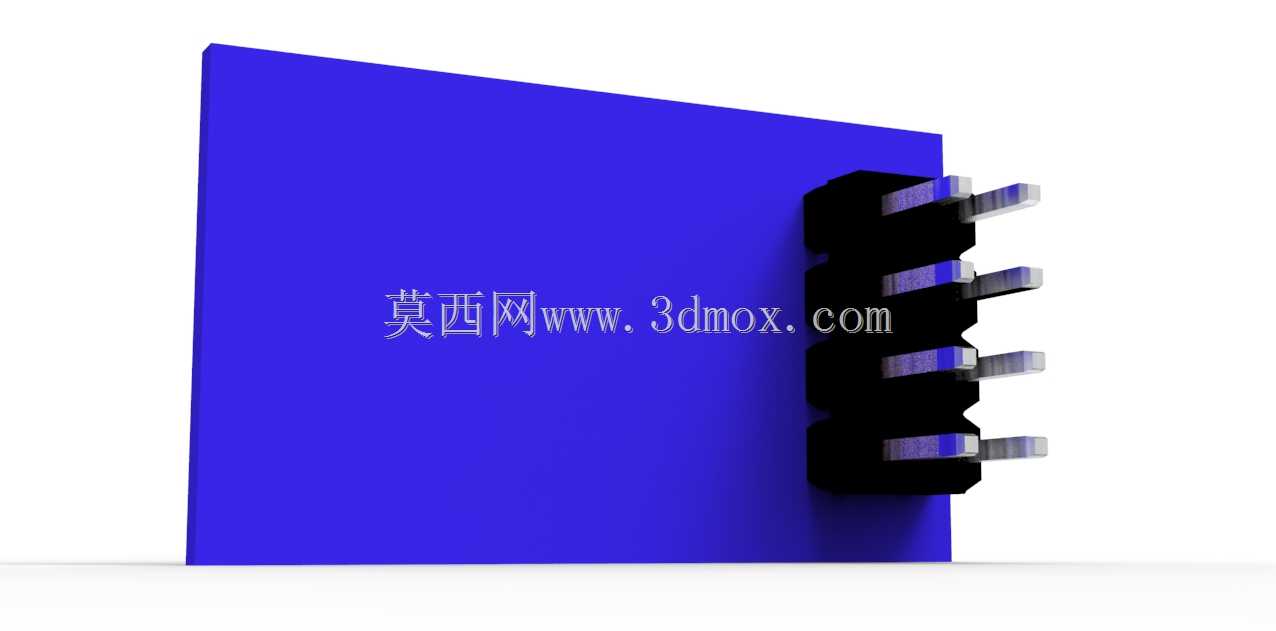

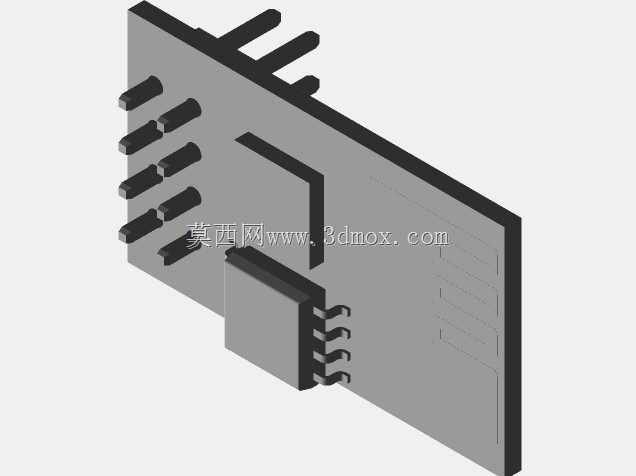

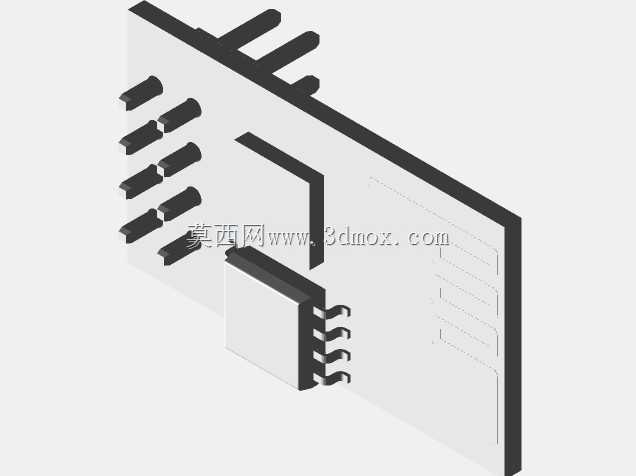

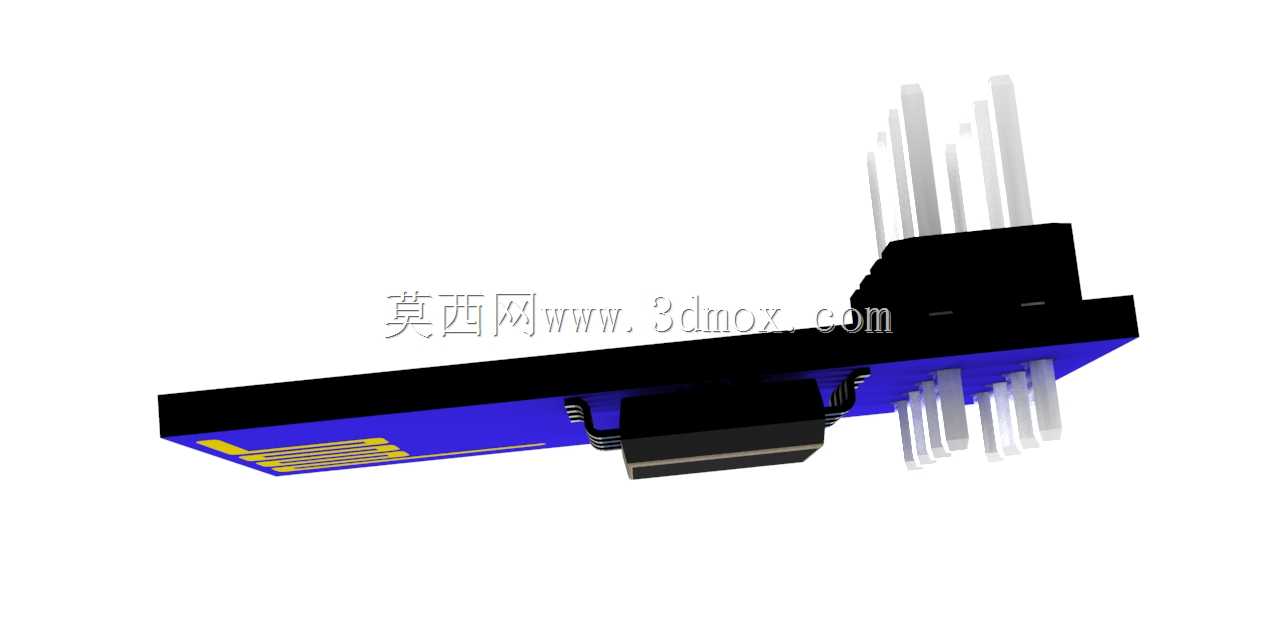

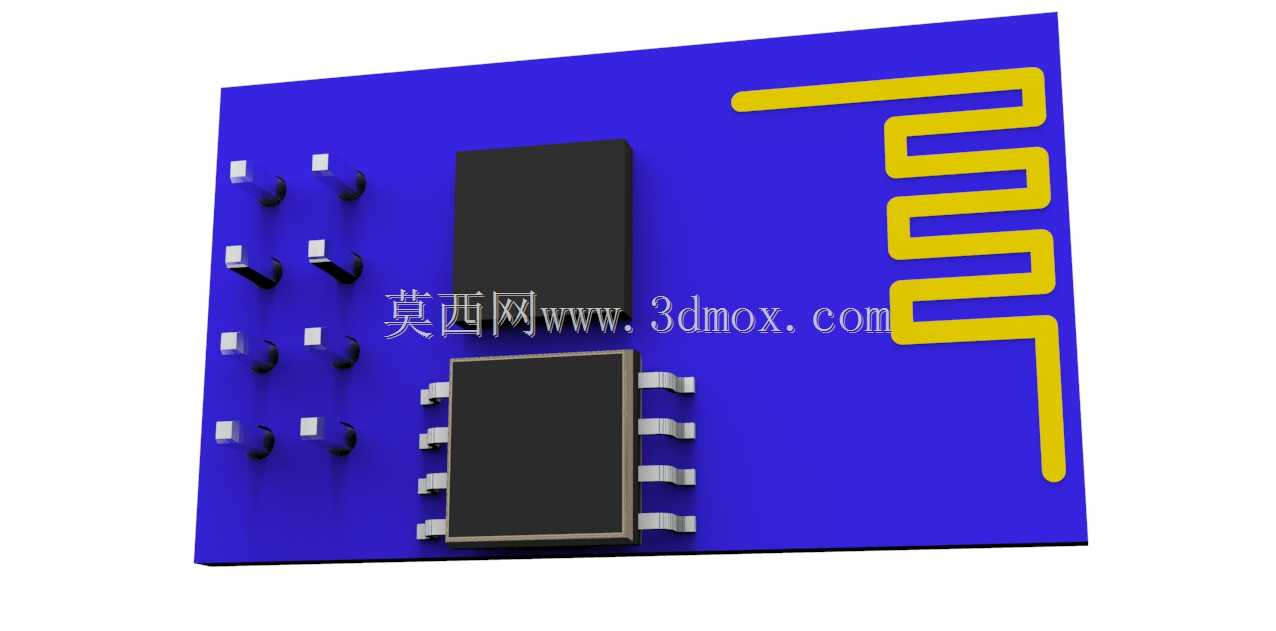

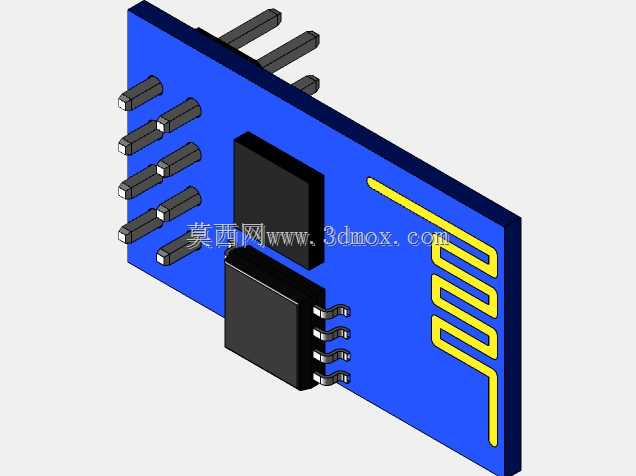

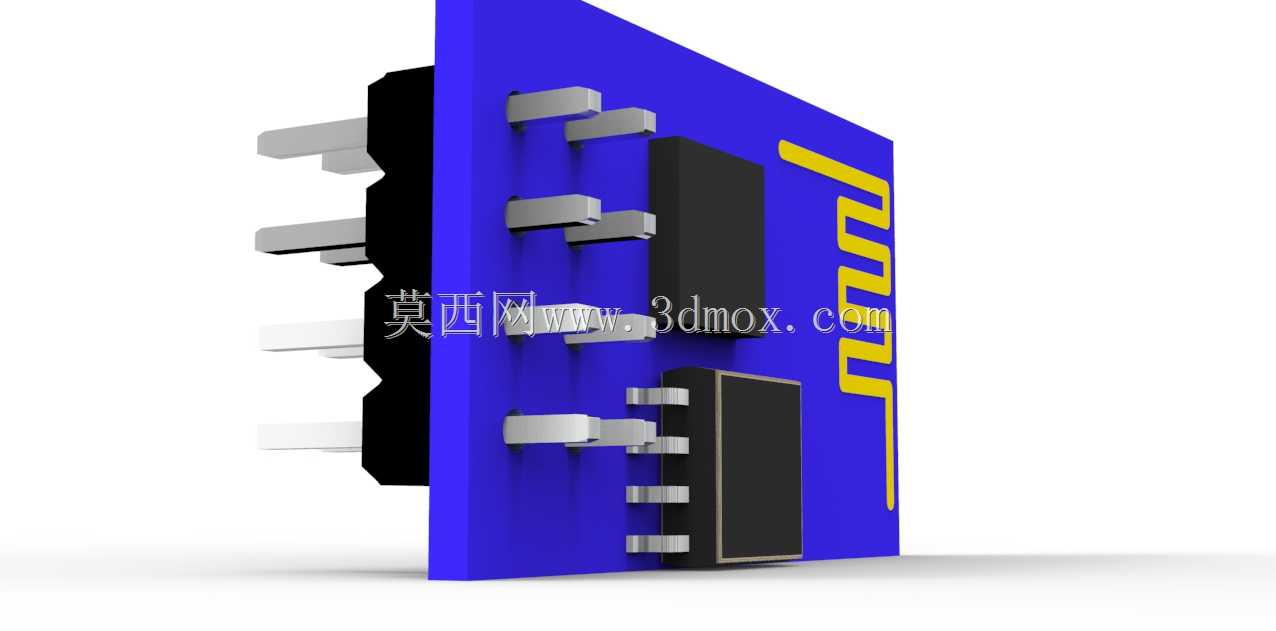

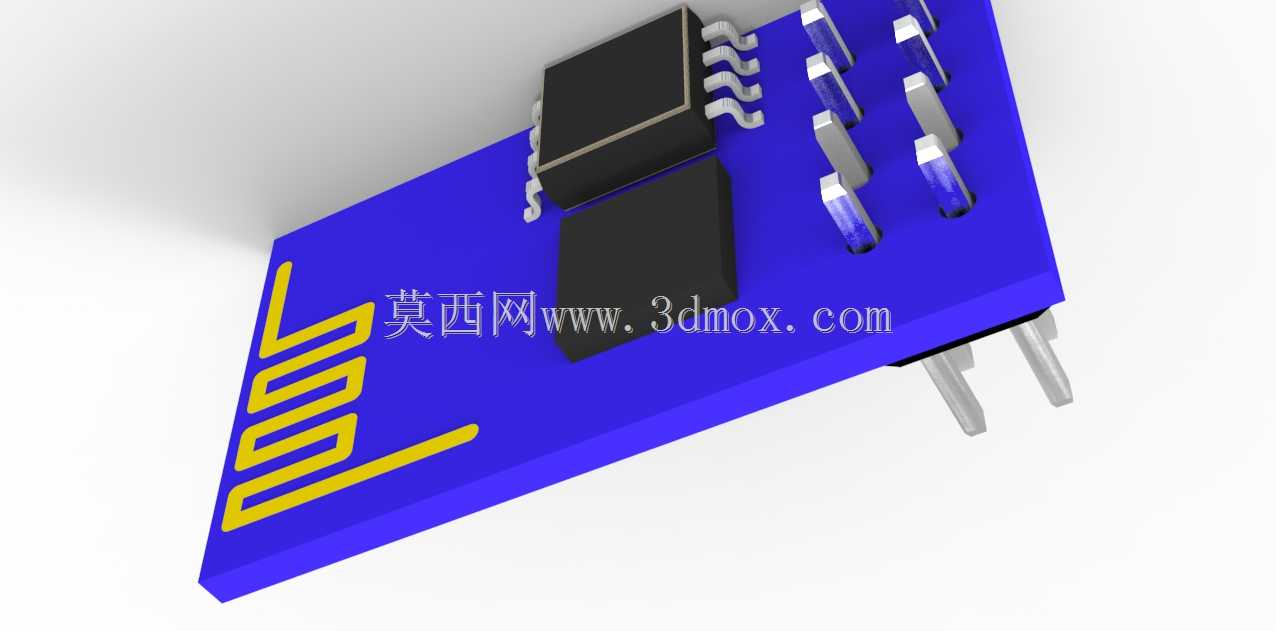

这款无线通信模块的结构设计围绕嵌入式物联网场景的实际部署需求展开，在做结构方案初期，首先要考虑的是模块在各类终端设备里的安装适配性，毕竟这类模块常被嵌入到智能小家电、工业数据采集节点、智能家居传感终端里，不同设备的内部预留空间差异极大，所以整体外形采用紧凑的矩形布局，板边预留的排针引脚采用标准2.54mm间距设计，既可以直接插焊在主控载板上，也能通过排座实现可拆卸连接，适配不同的装配维护需求。模块板载的PCB天线区域做了净空处理，结构设计时特意将天线区域布置在板体一端，安装时只要保证该区域不被金属壳体遮挡，就能保证无线信号的收发效率，避免金属屏蔽带来的信号衰减问题，这点在做金属外壳设备的集成时尤为关键，很多新手结构工程师容易忽略天线净空要求，导致模块通信距离大打折扣。板上的主芯片与存储芯片采用贴片封装布局，元器件排布时充分考虑了SMT贴片生产的工艺要求，元器件之间预留了足够的焊接间隙，避免波峰焊或回流焊过程中出现连锡、虚焊问题，同时板体边缘做了圆角处理，减少装配过程中板边毛刺划伤操作人员或损坏周边线材的风险。从安装边界来看，模块整体厚度控制在极低范围内，排针焊接后整体高度不超过13mm，能够适配绝大多数薄型设备的内部安装空间，板体上未预留额外的固定孔位，实际应用中既可以通过排针焊接实现固定，也能借助高温双面胶或者尼龙扎带完成辅助固定，适配不同的安装场景。功能层面，这款模块主要承担设备端的无线数据透传任务，结构设计时将核心射频电路区域做了铺地屏蔽处理，减少板载元器件自身的电磁干扰，保证WiFi信号连接的稳定性，同时引脚定义排布兼顾了常用的串口通信接线逻辑，电源、收发、控制引脚依次排布，方便硬件工程师做载板布线时减少走线交叉，降低布线难度。在做三维建模的时候，每一个元器件的外形尺寸、引脚伸出长度、焊接后的高度差都做了1:1还原，甚至连PCB板的丝印标识位置都和实物保持一致，方便结构工程师在做整机装配干涉检查时，能够精准预判模块安装后和周边结构件、元器件的间隙，避免出现装配时模块和外壳顶死、和周边电容电阻干涉的问题。对于需要做小型物联网终端开发的结构设计人员来说，这个模型可以直接导入到整机装配文件中，提前确认安装位置、走线空间、信号遮挡情况，大幅减少打样后才发现结构干涉的返工概率。
