小型有刷直流电动机内部结构三维设计

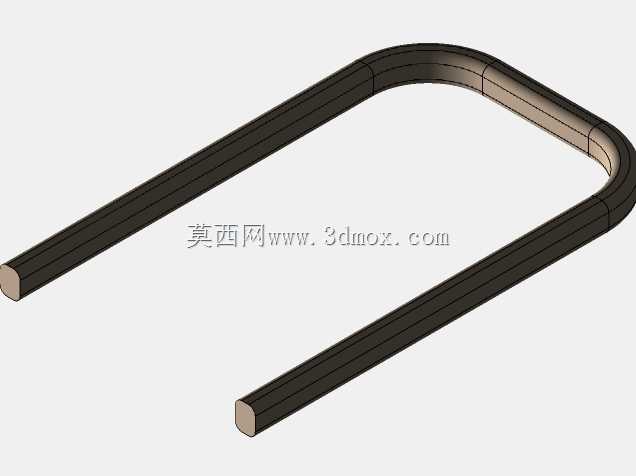

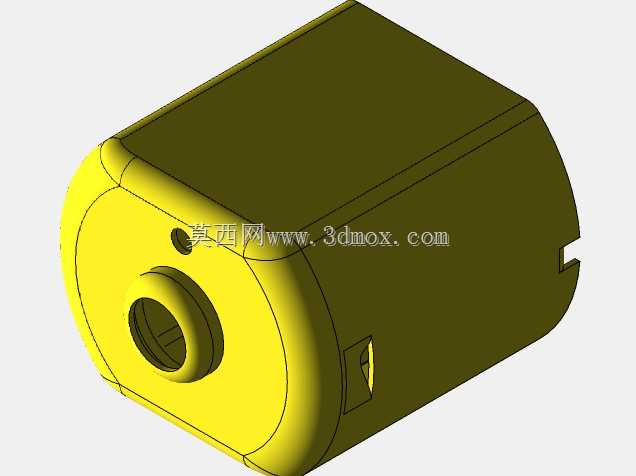

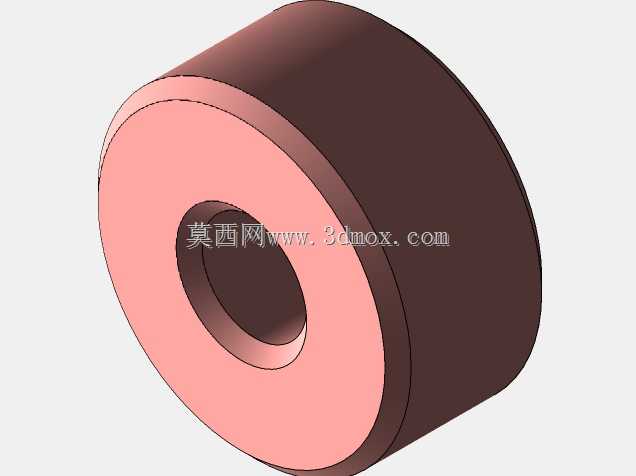

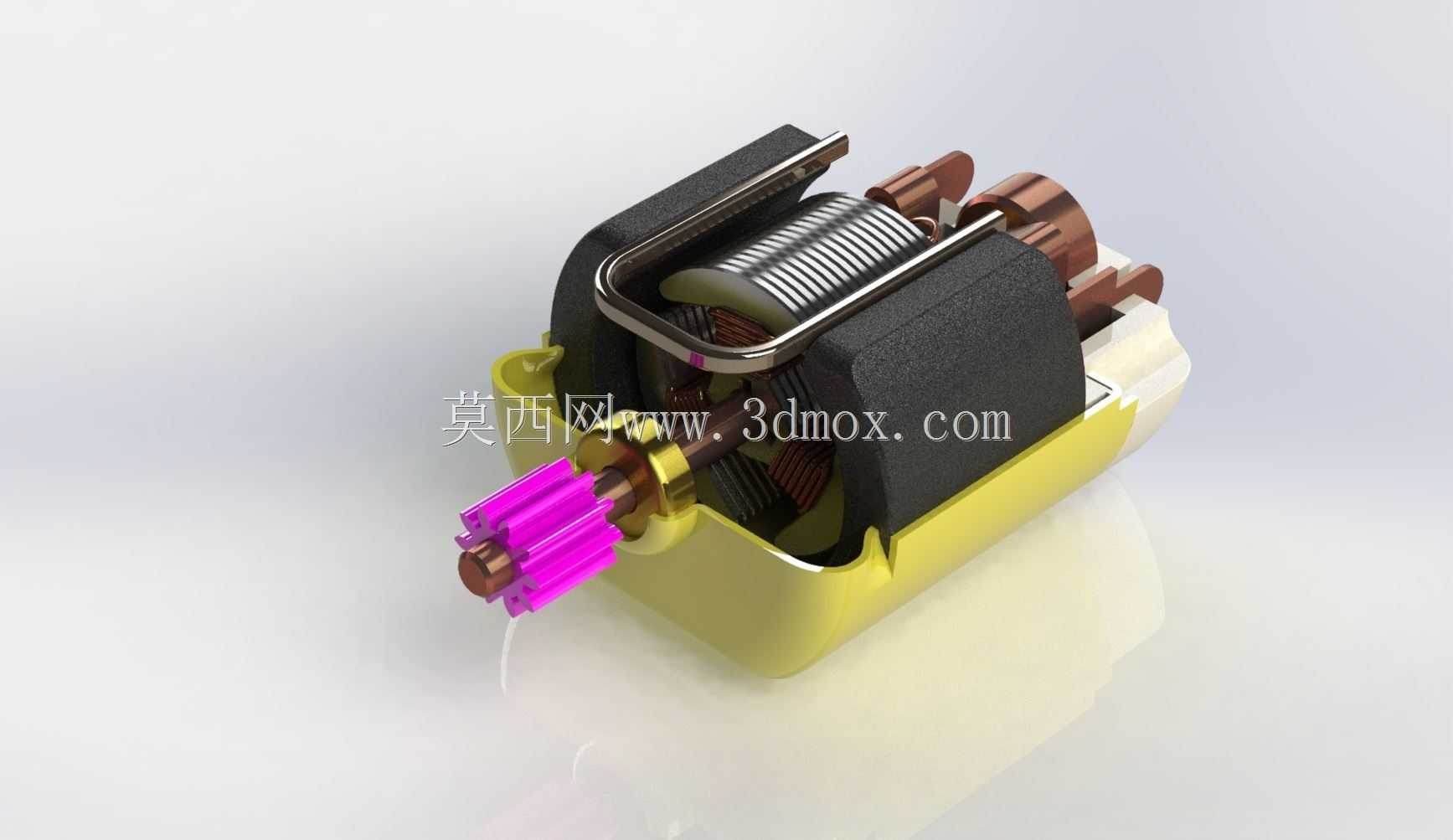

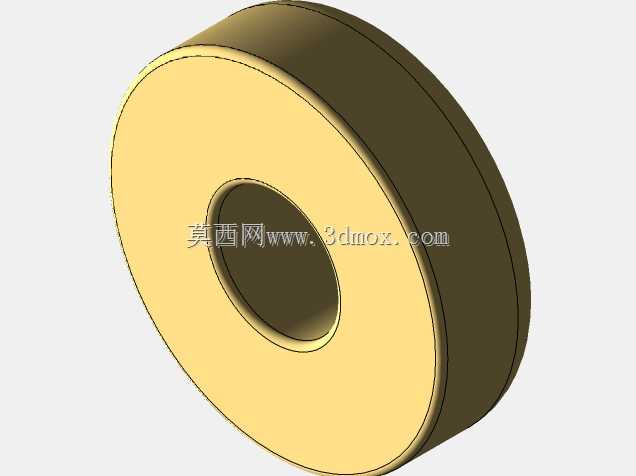

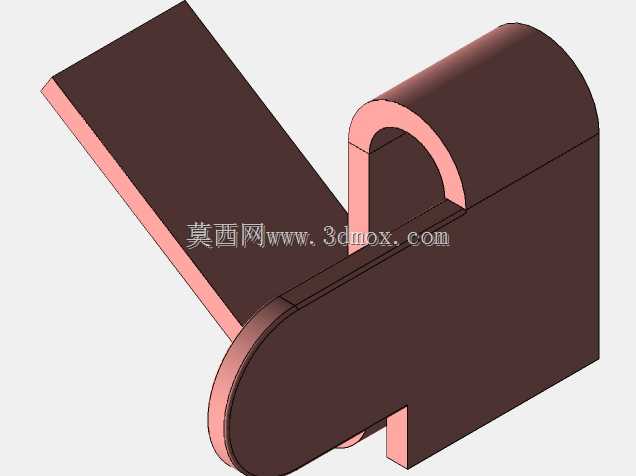

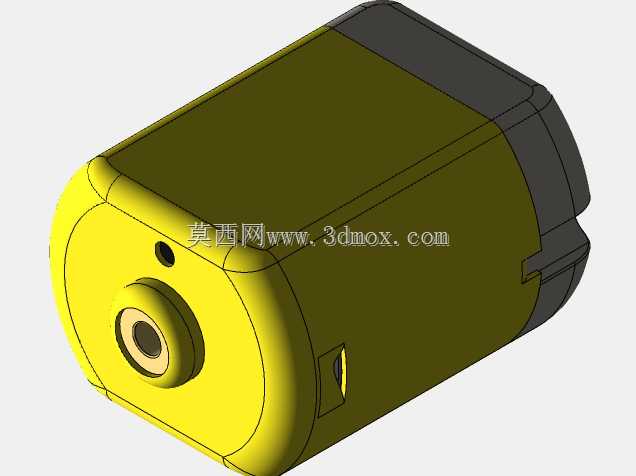

这款小型有刷直流电机的三维结构设计，覆盖了从外壳到内部电磁组件的全部核心部件，可直接用于小型驱动装置的选型参考与结构适配。在民用消费电子、小型玩具、低压驱动装置、教学演示教具这类场景中，这类小功率直流电机是最常用的动力输出部件，其结构紧凑、驱动电路简单、调速响应快的特性，决定了它在低功率驱动场景下的不可替代性。设计过程中优先考虑了装配的工艺可行性，机壳采用拉伸成型的薄壁金属结构，既能够为内部磁钢提供固定支撑，也可以形成闭合磁路减少漏磁，同时预留的端盖卡扣位可以省去额外的紧固件，大幅降低装配工序的复杂度。转子部分的叠片铁芯采用斜槽结构，能够有效削弱齿槽转矩，让电机低速运转时的输出更平稳，避免出现卡顿抖动的问题；电枢绕组的排布经过槽满率校核，在有限的转子槽空间内兼顾了绕组匝数与线径的平衡，既保证足够的输出转矩，也不会因为绕组过粗导致装配困难或者绝缘层破损。换向器与电刷的配合位置经过反复调整，电刷采用弹簧压接结构，压力值控制在合理区间，既保证接触可靠减少电火花，也能避免压力过大导致的电刷过度磨损，延长电机的实际使用寿命。输出轴端集成的塑料齿轮是与负载端直接啮合的传动部件，设计时预留了标准的轴径配合公差，齿轮的模数与压力角采用通用小型传动件的标准参数，不需要额外定制齿轮就可以直接和常规减速组匹配。安装边界上，机壳的外径、轴向总长度、输出轴的伸出长度与轴径都按照小型驱动电机的通用尺寸设计，端盖上预留的两个安装孔位可以直接适配常见的小型设备安装位，不需要额外设计转接支架就可以完成固定。内部的磁钢采用铁氧体材质，成本低廉且磁性能稳定，适合大批量量产的应用场景，磁钢的弧度与机壳内壁完全贴合，粘接固定的位置经过限位设计，不会因为电机运转的振动出现移位。整个结构的所有配合面都标注了合理的公差带，比如转子与端盖轴承的配合采用过渡配合，既保证转动灵活不会卡滞，也不会出现径向窜动影响传动精度。对于需要做电机性能仿真的从业者来说，这个模型的各部件尺寸比例准确，可以直接导入电磁仿真软件计算空载转速、堵转转矩等核心参数，也可以用于教学场景中讲解直流电机的工作原理，拆解展示内部的电流通路与磁路走向，帮助初学者快速理解有刷直流电机的运转逻辑。
