WS2812B灯珠载板Nepoxel试验板结构

这款载板主要面向小型智能硬件、可穿戴设备、微型光效模组的开发验证场景使用，核心承载WS2812B全彩LED灯珠，为单灯珠驱动验证、小范围光效测试提供可靠的硬件安装载体。从实际使用场景来看，这类载板常出现在创客原型开发、小型电子教具制作、微型装饰光效模块的前期测试环节，不需要复杂的外围布线，就能快速完成单颗全彩灯珠的供电、信号连通测试，大幅缩短前期原型验证的布线周期。

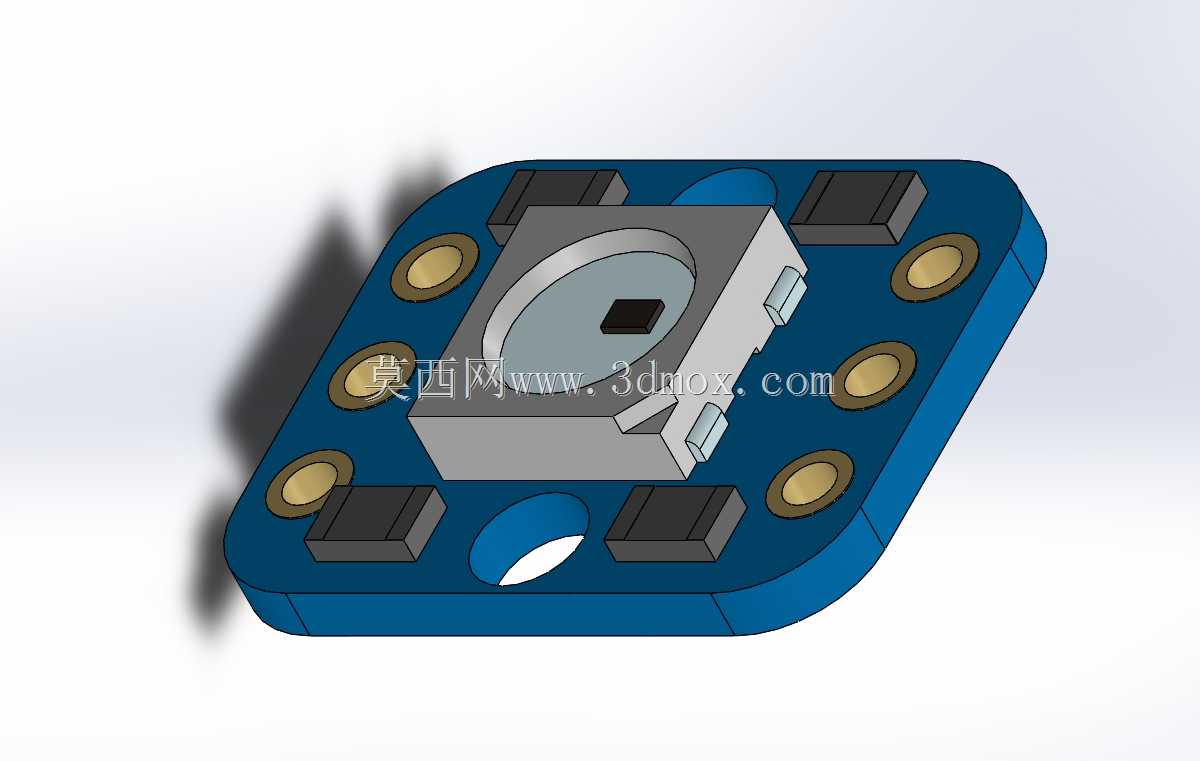

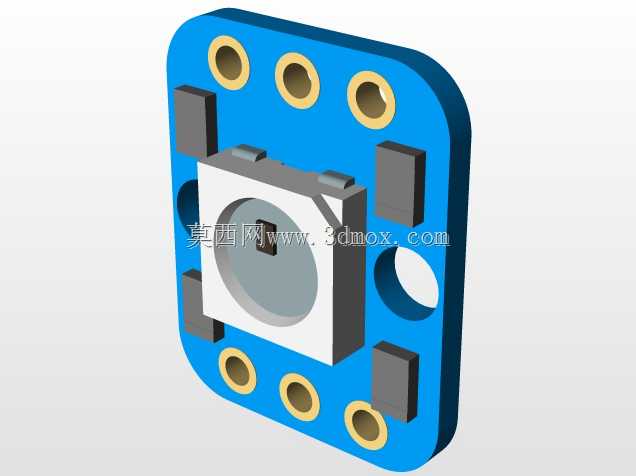

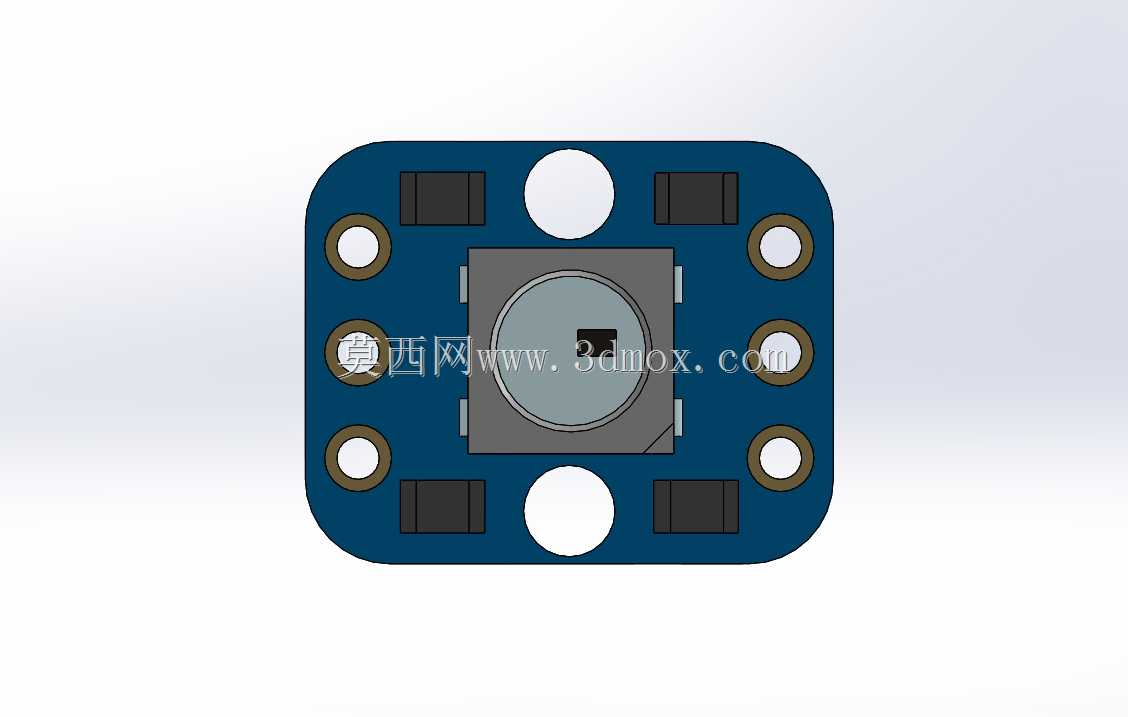

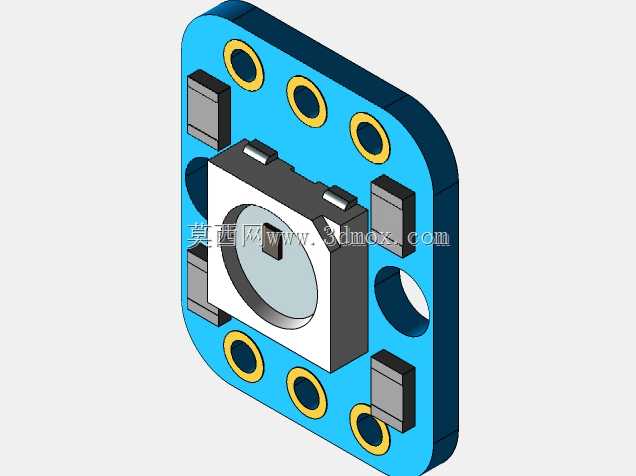

从功能特性上看，载板采用圆角方形的PCB基材设计，中心预留方形贴片焊盘区域，精准匹配WS2812B灯珠的贴片引脚尺寸，焊盘周边预留的四个定位凸点，能够在SMT贴片或者手工焊接时对灯珠形成限位，避免焊接偏移导致的引脚虚连问题。载板四角对称布置了六组金属化安装孔，其中上下位置的两个大尺寸通孔用于穿线或者M2规格螺丝的主固定，左右两侧各分布两个小尺寸金属化孔，既可以作为信号、电源引脚的焊盘引出端，也能配合铜柱实现多层载板的堆叠安装，适配不同的原型搭建需求。载板四个边的中心位置各预留了两个黑色贴片元件的焊盘，可根据测试需求焊接0402或者0603规格的限流电容、电阻，不需要额外飞线就能完成灯珠的外围保护电路搭建，提升测试过程中的电路稳定性。

设计思路上完全围绕快速验证的核心需求展开，没有冗余的布线和多余的结构，所有孔位、焊盘的位置都做了对称处理，不管是正向安装还是反向调整位置，都能匹配安装基座的固定点位，圆角处理也避免了尖锐板边在狭小安装空间内刮擦其他导线或者元件。安装边界方面，载板整体外轮廓尺寸控制在极小范围内，安装孔的中心距严格遵循小型电子模组的通用安装间距，不管是嵌入到航模机身的狭小舱位，还是固定在3D打印的外壳安装柱上，都不需要额外修改安装孔位，金属化孔的内壁做了镀铜处理，多次拆装螺丝也不会出现孔位磨损导致的固定松动问题。在实际测试使用中，这类载板不需要额外制作定制PCB，就能快速完成灯珠的发光效果、信号传输稳定性的验证，焊盘的走线宽度也做了载流冗余设计，满功率点亮灯珠时不会出现线路过热的问题，完全满足前期开发测试的使用强度要求。
