2.54毫米间距双位松配式接线销头结构

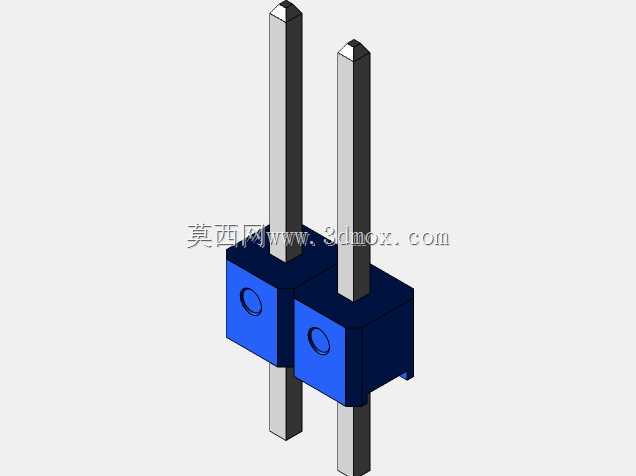

这类2.54毫米间距的松配销头，是低压信号回路里最常见的板间连接元件之一，日常在工控IO板卡、小型家电控制板、仪器仪表内部的信号转接场景里随处可见，核心作用是实现两块平行排布PCB之间的可拆卸式信号导通，避免飞线焊接带来的维护困难、接触可靠性差的问题。从结构设计来看，这款销头采用双位并排布局，单个插针为方形截面，和常见的圆形插针相比，方形截面在插接时能提供更大的接触面积，同时抗扭转能力更强，不会因为反复插拔出现插针转动导致的对位偏移。插针贯穿蓝色的绝缘基座，基座上下两端都伸出等长的插针段，分别对应两块PCB的安装孔位，这种贯穿式设计能让插针和基座的结合力更强，不会在拔插过程中出现插针被从基座里扯出的失效问题。绝缘基座采用带定位凸台的方块造型，侧边的凸台结构可以在PCB焊接时卡入板上对应的定位缺口，避免过回流焊的时候因为锡膏熔融张力导致销头移位，保证插针和焊盘的对位精度。在安装边界上，两个销位的中心距严格控制在2.54毫米，和通用的面包板、排针座孔位完全兼容，单个基座的长宽尺寸控制在极小范围内，不会占用PCB上过多的布线空间，插针伸出基座的长度经过匹配设计，既保证插入对应母座后有足够的接触深度，又不会因为伸出过长导致焊接后焊锡顺着插针爬升到基座内部影响绝缘性能。松配的公差设计是这款销头的核心特点，插针的外径和母座接触弹片的内径之间预留了合理的配合间隙，不需要太大的插拔力就能完成对接，在需要频繁拆装调试的设备内部，这种松配设计能大幅降低装配和维护的难度，同时不会因为配合过松导致接触电阻过大——插针表面做了镀锡处理，能在接触界面形成稳定的导电层，即使在存在轻微振动的设备使用场景下，也能保持信号传输的稳定性。设计这类连接件的时候，首先要考虑的就是和通用接插件的兼容性，所有孔位间距、插针尺寸都严格遵循行业通用的2.54毫米间距规范，不需要额外定制对应的母座，采购和替换成本都能控制在很低的水平。绝缘基座选用的是耐温工程塑料，能承受波峰焊、回流焊的高温环境，不会在焊接过程中出现基座融化变形的问题，同时材料本身的绝缘电阻足够高，相邻两个插针之间不会出现爬电、击穿的问题，满足低压信号回路的绝缘要求。在实际设备装配中，这类销头一般是先焊接在其中一块PCB上，另一块PCB对应的位置焊接匹配的母座，装配时直接对插就能完成多根信号线的同时连接，相比单根导线逐根焊接的方式，装配效率能提升数倍，而且接错线的概率几乎为零。
