5英寸带触摸TFT LCD显示模块结构设计

在嵌入式设备、工业控制终端、小型人机交互界面的开发过程中，显示模块的选型与结构适配是整机设计里绕不开的环节，这款5英寸规格的TFT LCD显示模块，就是面向中小尺寸交互场景做的结构设计方案。从实际落地的场景来看，这类模块常被用在小型工控操作面板、便携式检测设备、教学实验开发板、小型智能终端的显示交互单元上，需要兼顾显示效果、触摸操作的可靠性，以及安装固定的便捷性。

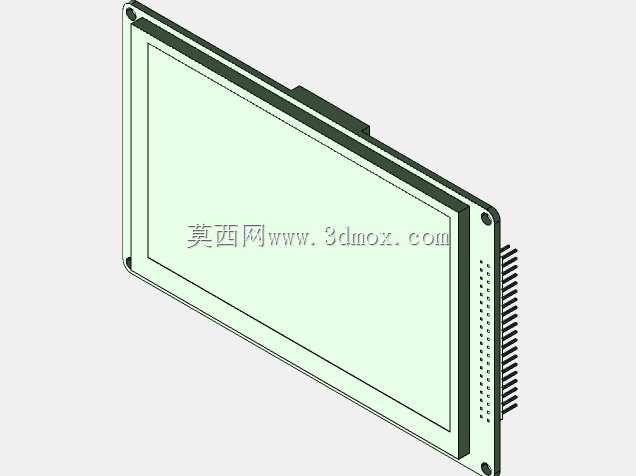

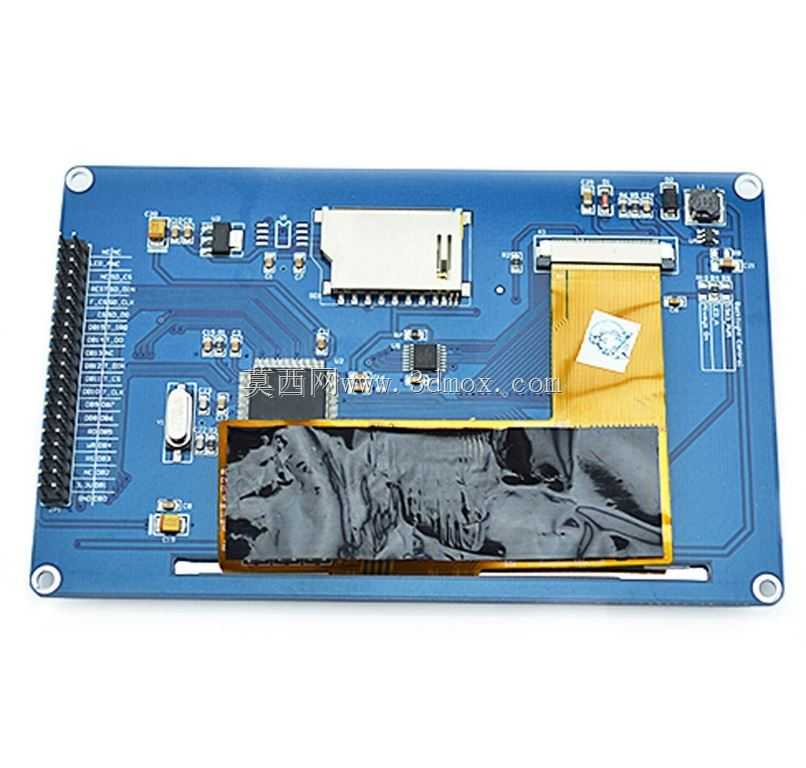

模块整体采用PCB板载液晶面板的结构，蓝色PCB基材作为承载基底，屏幕显示区域居中布置，四周预留均匀的PCB边框，四个角位置设计了金属化安装孔，安装孔的位置避开了屏幕走线区域与侧边排针的排布，安装时可以直接通过铜柱或者螺丝固定在设备壳体的内部安装位上，不需要额外设计复杂的固定压片，能有效减少整机结构件的数量。屏幕的有效显示区域对角线为5英寸，分辨率参数对应800x480，可视角度达到108度，能满足多人同时查看屏幕内容的场景需求，比如小型设备的操作工位旁，操作人员从侧方角度也能清晰读取屏幕上的参数信息。

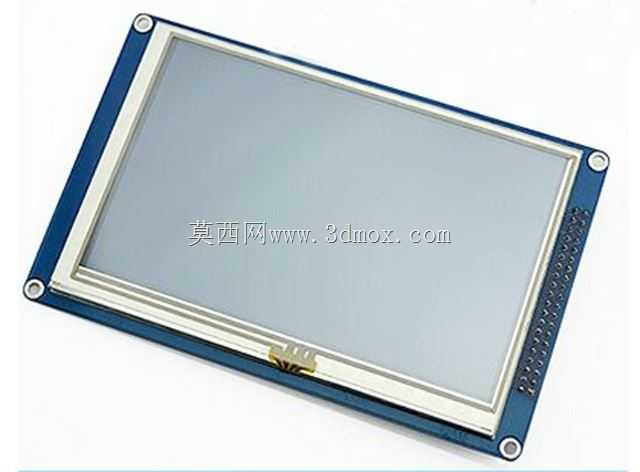

触摸面板直接贴合在液晶面板的表层，和显示区域完全对齐，触摸层的走线集成在PCB板上，通过侧边的排针接口和主控板连接，不需要额外飞线，在做三维结构设计的时候，只需要在设备面板上开出对应显示区域的窗口，窗口边缘做0.5mm左右的承托台阶，就能压住屏幕的边框区域，避免灰尘进入设备内部，同时也能限制屏幕的前后窜动。PCB板的一侧布置了整排的直插排针，排针的引脚定义兼容常规的LCD驱动接口，在做结构排布的时候，需要在排针对应的位置预留足够的接线空间，避免和其他板卡、结构件产生干涉。

设计过程中需要重点考虑屏幕的安装间隙，液晶面板和PCB之间的贴合公差、触摸层的厚度都要在建模时预留合理的装配余量，屏幕正面和设备面板之间可以预留0.1mm的间隙，粘贴薄泡棉胶条实现缓冲和防尘，避免设备运输或者使用过程中的震动导致屏幕碎裂。模块的整体厚度控制在较薄的区间，适合对安装空间有要求的紧凑型设备，PCB板的边缘做了圆角处理，避免装配时划伤操作人员或者其他线材。从结构可靠性的角度，PCB板的布线区域在屏幕背面，建模时不需要对背面的细小走线做还原，只需要准确还原整体外形、安装孔位置、排针位置、屏幕显示区域的边界尺寸，就能满足整机结构设计时的干涉检查、安装位适配的需求，不管是做设备的前期方案选型验证，还是做整机的装配模拟，这个三维结构都能提供准确的尺寸参考，减少实际打样时的装配问题。
