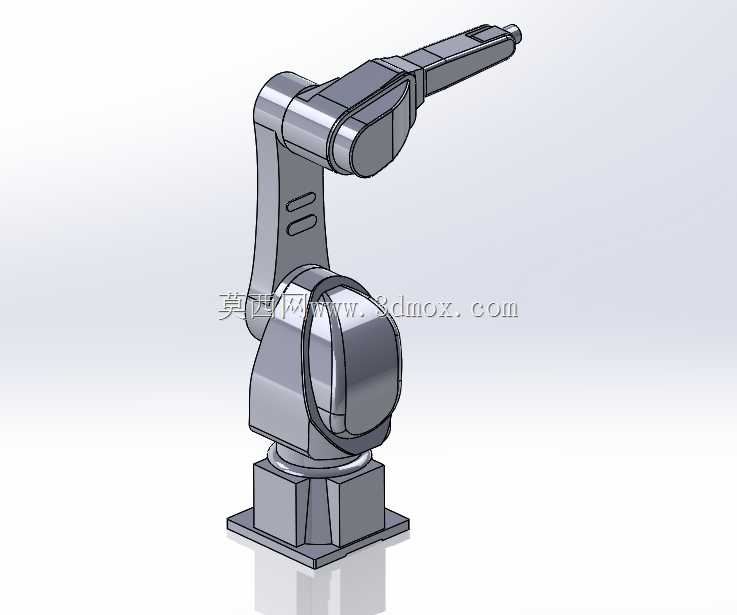

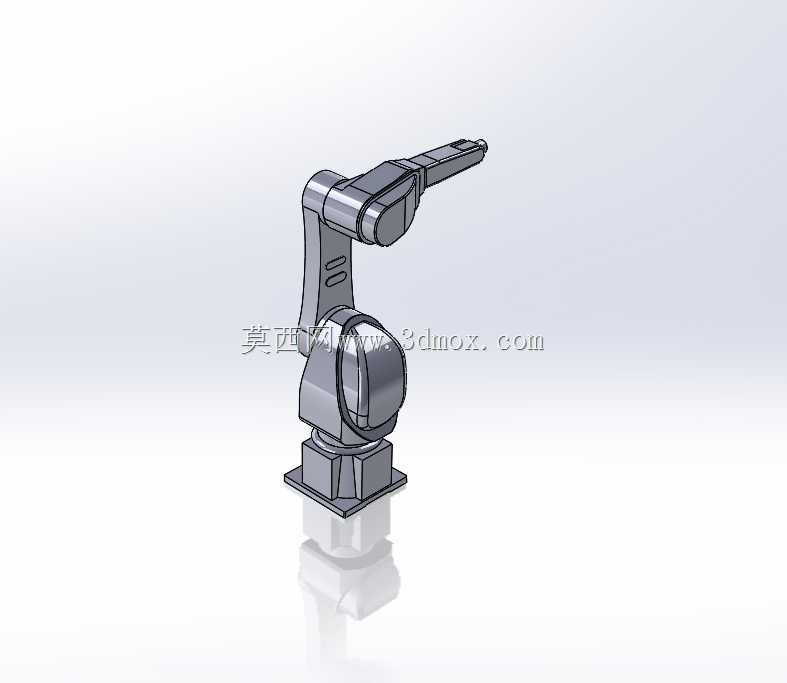

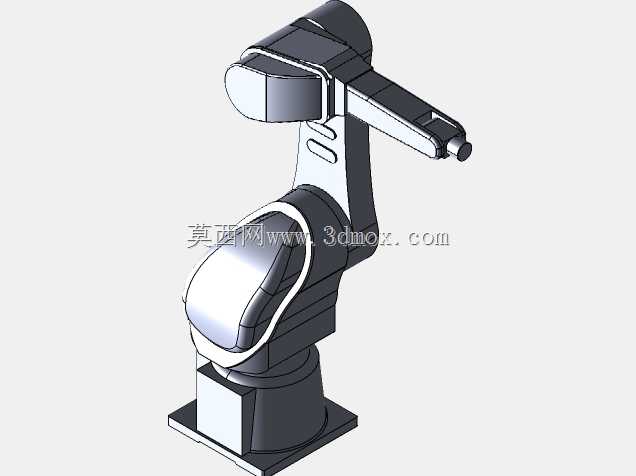

法努克P-40ia喷漆工业机器人结构设计

这款六轴关节式喷涂机器人主要面向汽车整车及零部件、五金件、塑胶外壳的自动化涂装作业场景，可替代人工完成高污染、高重复性的喷漆工序，有效规避漆雾对人体的职业伤害，同时保障涂层厚度均匀性与喷涂轨迹一致性，降低涂料损耗率。从结构设计逻辑来看，整机采用落地式安装布局，底座为方形铸铁基座，预留了标准地脚螺栓安装孔位，安装时需保证基座平面水平度公差控制在0.1mm/m以内，避免长期运行出现关节偏磨。底座内置第一轴回转驱动机构，可实现±170°范围的水平回转，覆盖更大的作业半径区间。大臂与腰座的铰接处采用密封式谐波减速器搭配伺服电机直驱结构，防护等级达到IP65，可抵御漆雾、水汽侵入传动部件，适配涂装车间高湿度、含挥发性漆雾的作业环境。小臂末端设计有标准工具法兰接口，可兼容自动喷枪、静电旋杯等多种喷涂末端执行器，法兰端面预留了气路、涂料管路的内置走线通道，避免外置管路在机器人高速运动时出现剐蹭、缠绕问题。整机各关节的运动范围经过反复校核，大臂俯仰角度可覆盖-60°到+130°区间，小臂可实现-90°到+180°的俯仰动作，末端腕部具备三个自由度的回转调整，可灵活适配工件的复杂曲面，比如汽车保险杠的弧面、五金壳体的边角位置都能保证喷枪与工件表面保持恒定的垂直距离与喷涂间距，确保涂层厚度偏差控制在±5μm以内。设计过程中对整机的运动包络线做了完整的干涉校验，在满负载运行状态下，各关节运动无死点，相邻结构件无碰撞风险，安装时需在基座周边预留不小于800mm的安全维护空间，方便后期对关节密封件、驱动电机进行检修更换。整机的重心经过优化设计，在高速往复运动时整机晃动量控制在极小范围，无需额外做地基加固即可满足常规喷涂产线的安装要求，可直接集成到悬挂链涂装线、固定工位喷涂台等多种自动化产线布局中，适配不同产能规模的涂装生产需求。
