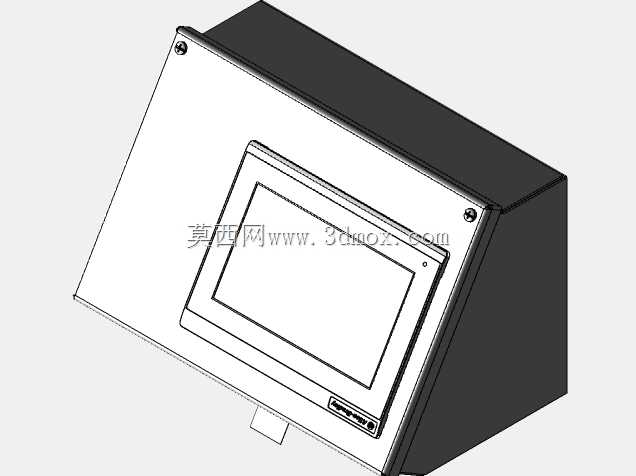

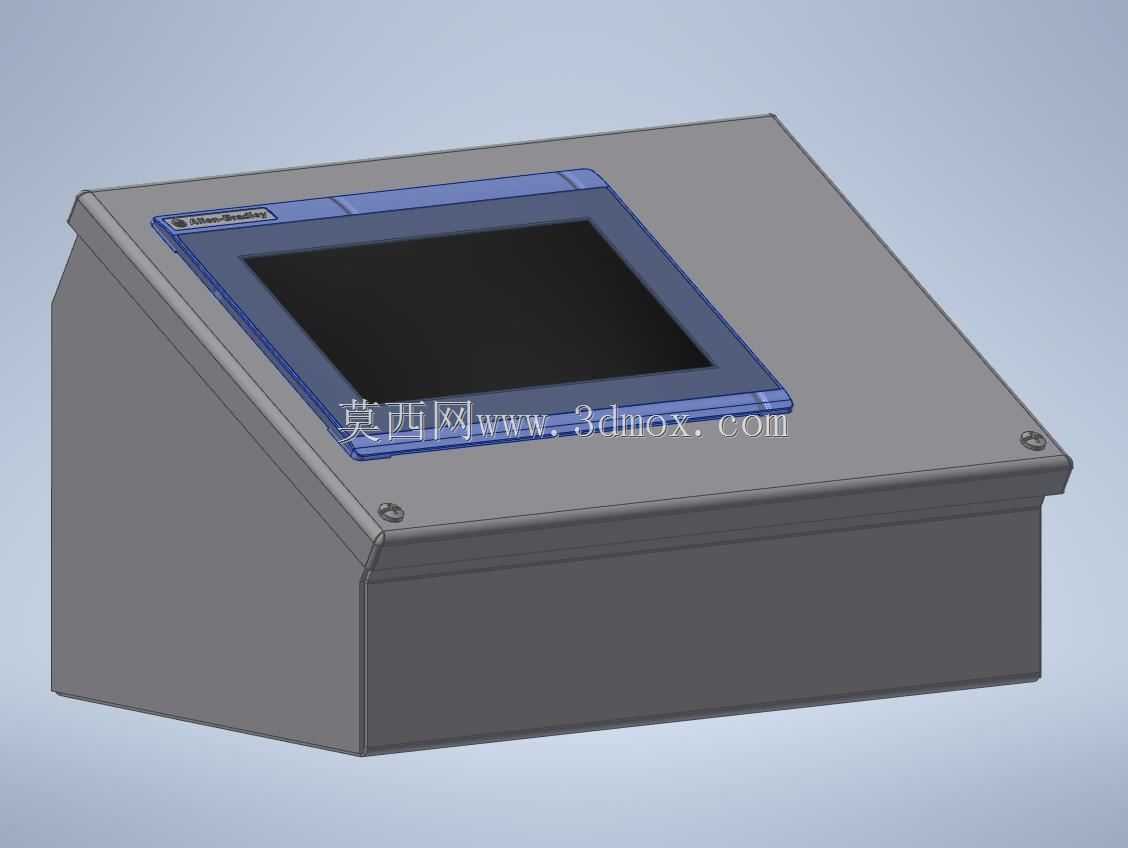

工业设备斜面式人机交互操作外壳

这款斜面式人机交互操作外壳，主要面向车间生产现场的工控场景设计，多用于小型单机设备、流水线工位旁的操作终端承载，替代传统垂直安装的触摸屏支架，解决操作人员长期低头或抬手操作的疲劳问题，适配常规尺寸的嵌入式工业触摸屏，可直接固定在设备机架侧面、独立工作台支架或是生产线旁的立柱上。壳体整体采用下宽上窄的楔形斜面结构，上表面倾斜角度经过现场操作姿态验证，操作人员以站立姿态操作时，视线与屏幕平面接近垂直，既可以清晰观察屏幕显示的设备参数、运行状态，也能减少屏幕反光带来的识别误差，操作触控时手臂自然下垂即可触及屏幕区域，无需刻意抬臂调整姿态。壳体下半部分为封闭的腔体结构，预留了足够的内部走线空间，可容纳触摸屏接线端子、小型通讯模块、接线端子排等辅件，腔体边缘设计有螺丝固定位，上盖与底座通过四周的紧固螺丝实现密封连接，可阻挡车间环境内的粉尘、切削液飞溅进入壳体内部，适配多数机加工、装配车间的常规工业环境。屏幕安装区域设计了下沉式台阶位，触摸屏嵌入后屏幕表面与壳体上表面齐平，既可以避免边缘积灰，也能防止操作人员走动时剐蹭屏幕边缘造成损坏，台阶位四周预留了触摸屏的固定螺丝孔位，可直接适配市面主流尺寸的嵌入式工业屏，无需额外打孔修改。壳体底部与背部均预留了安装固定孔，可根据现场安装需求选择底部立式固定或是背部壁挂安装，两种安装方式的孔位均做了沉头设计，固定螺丝安装后不会突出壳体表面，避免剐蹭操作人员衣物或是勾挂现场管线。壳体的边角均做了小圆弧过渡处理，没有尖锐的直角棱边，减少车间内人员走动磕碰时的伤害风险，整体壁厚均匀，兼顾结构强度与材料成本，可采用钣金折弯焊接或是注塑工艺加工成型，适配不同批量的生产需求。在实际设备配套场景中，这类操作外壳常与小型PLC、传感器配合使用，作为设备的本地操作终端，承担参数设置、状态监控、手动操作调试的功能，相比开放式的触摸屏安装支架，封闭壳体可以更好的保护屏幕与内部接线，延长现场操作终端的使用寿命，斜面设计也让现场操作的人机交互效率得到明显提升，减少误操作概率。
