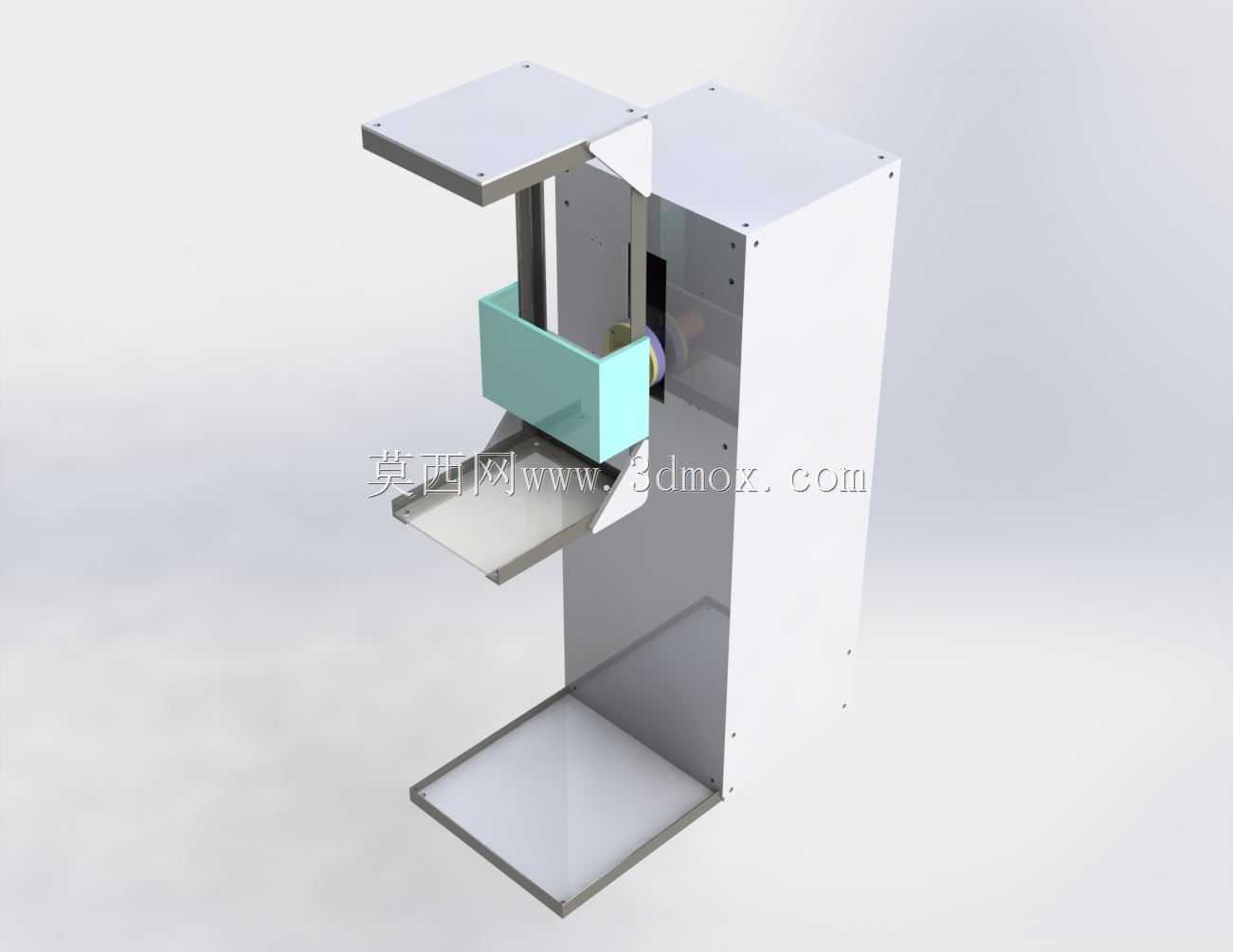

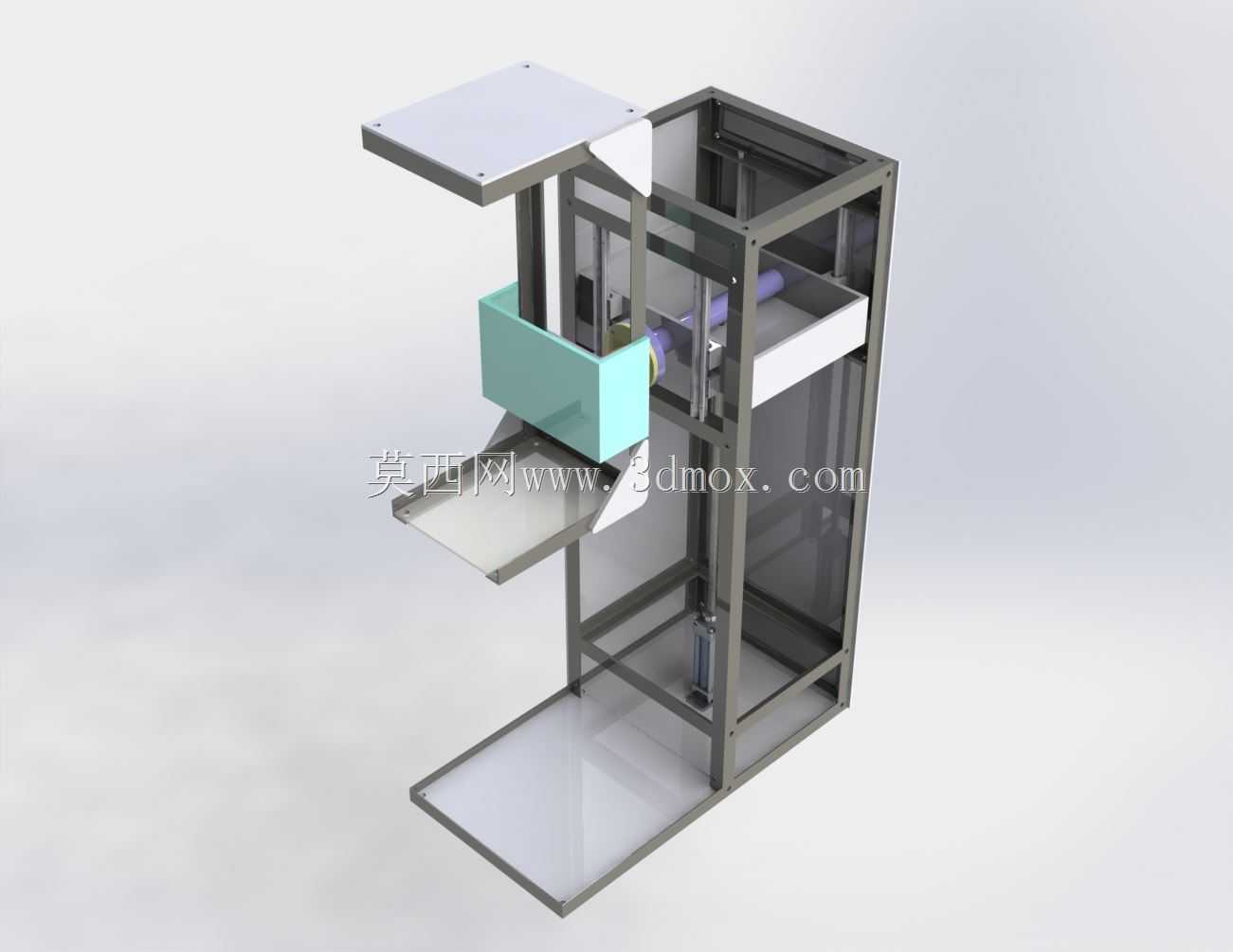

立式乳腺钼靶检测摄影设备结构设计

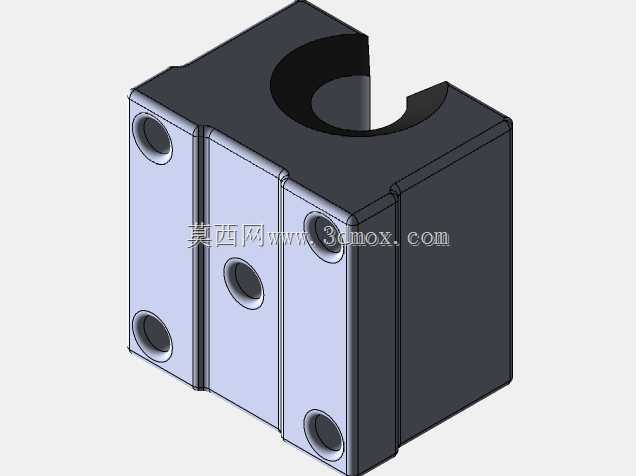

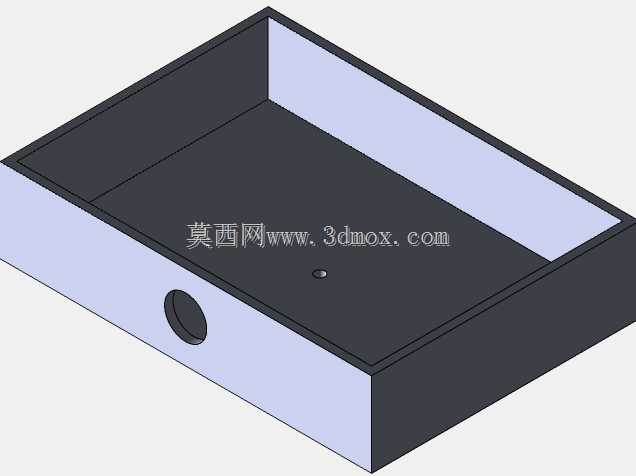

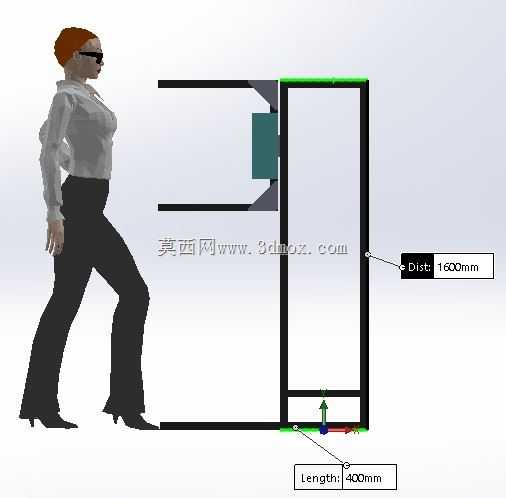

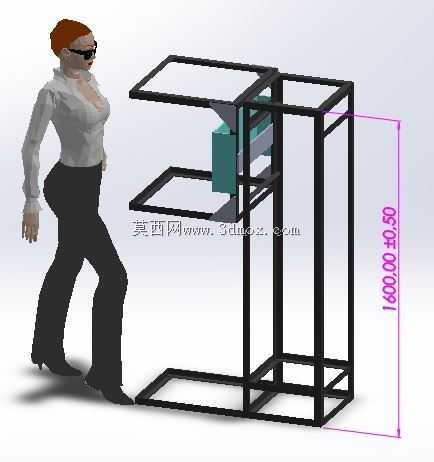

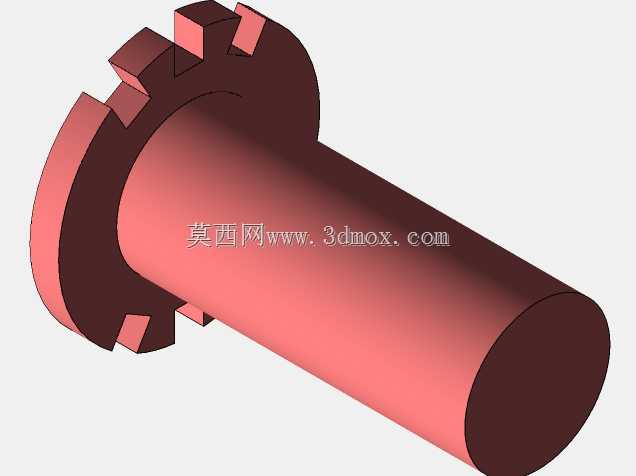

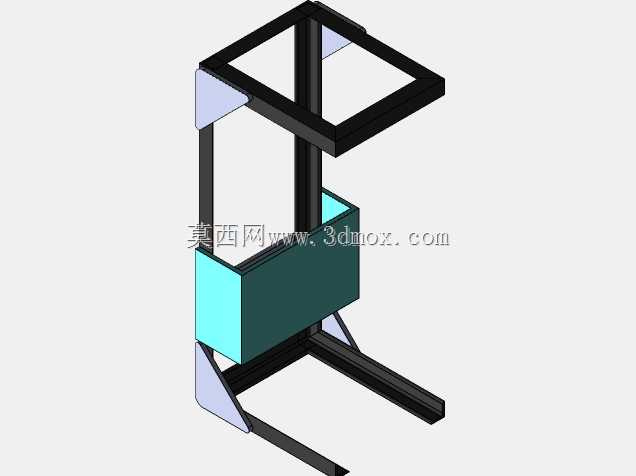

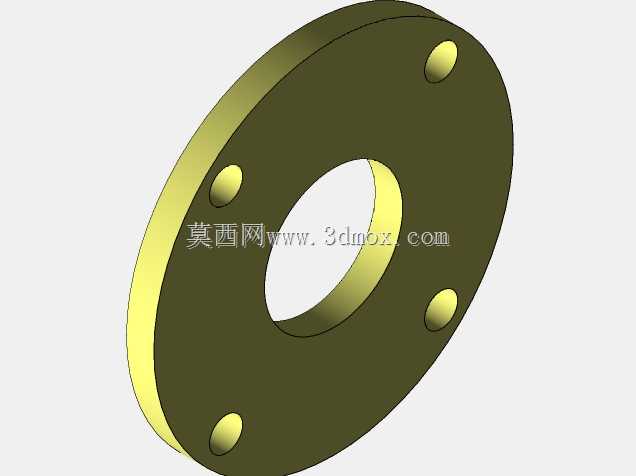

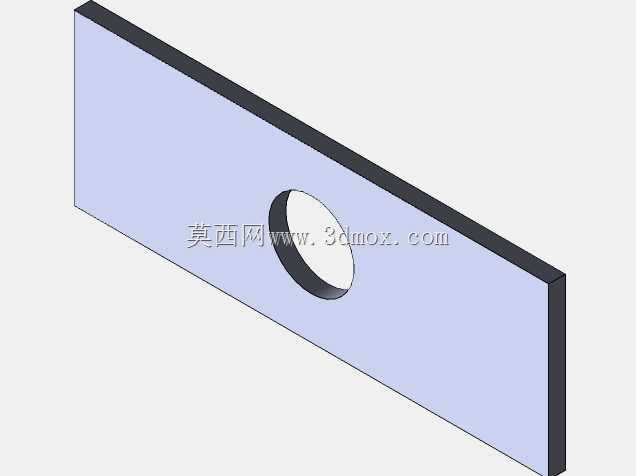

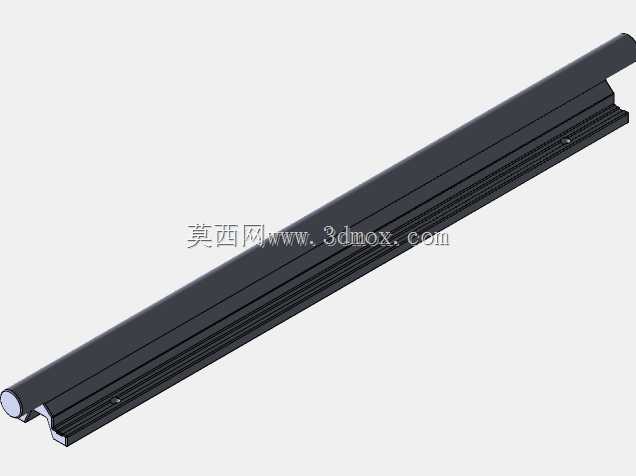

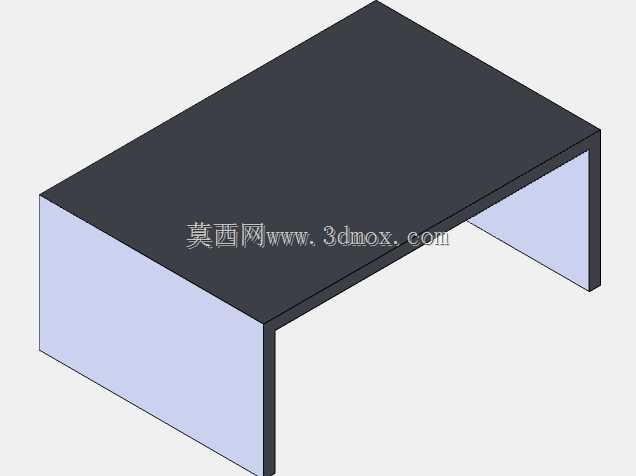

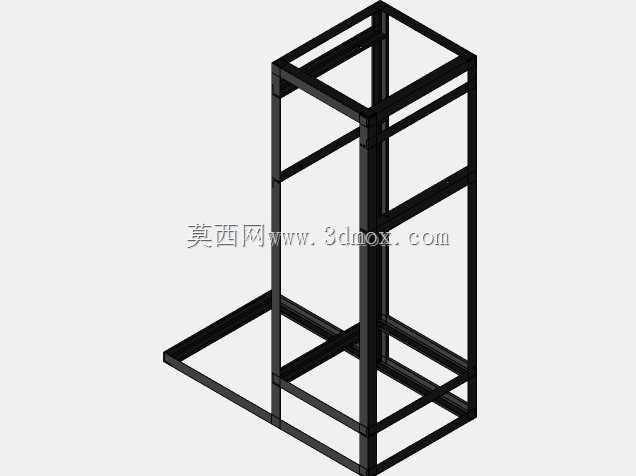

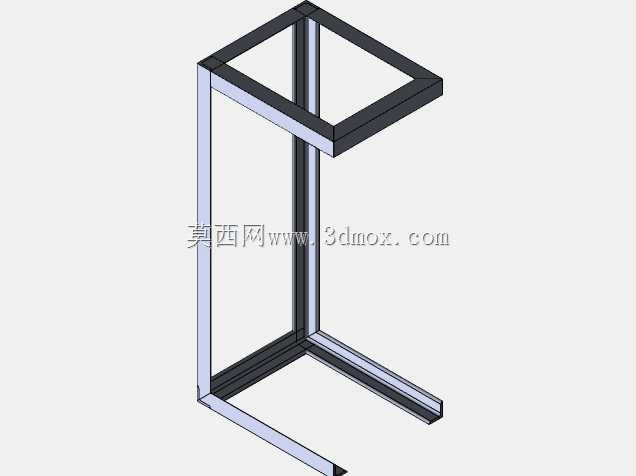

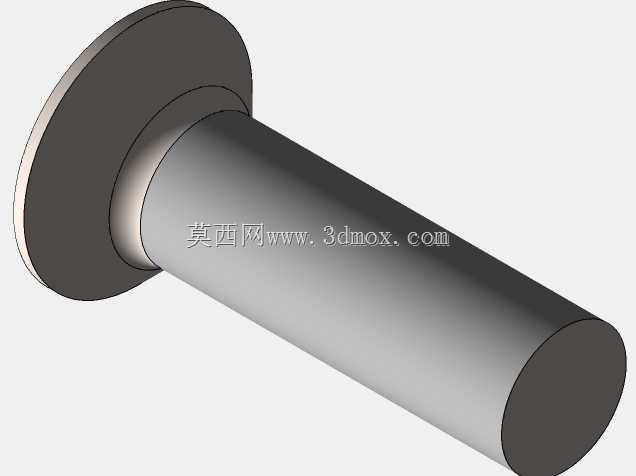

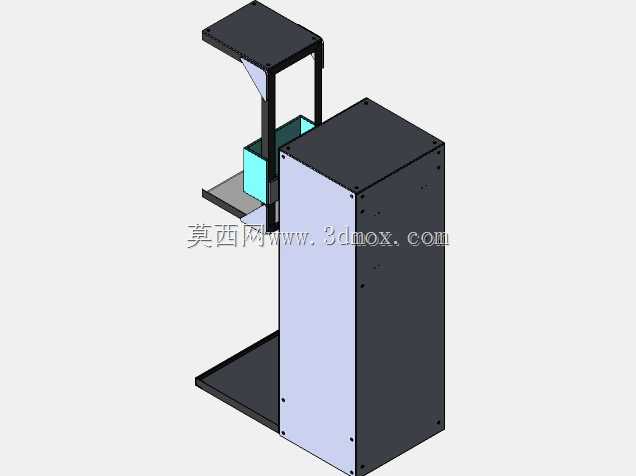

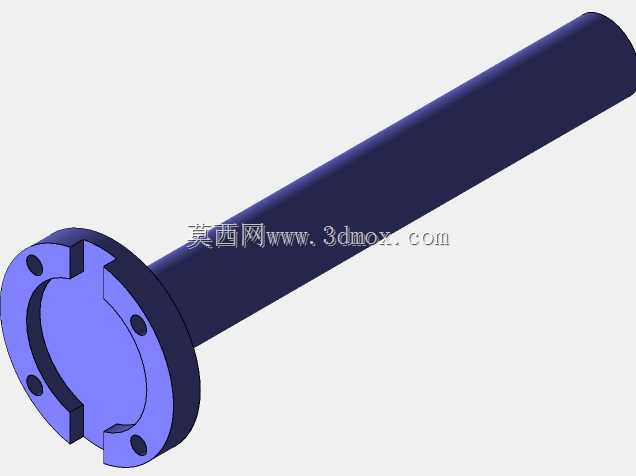

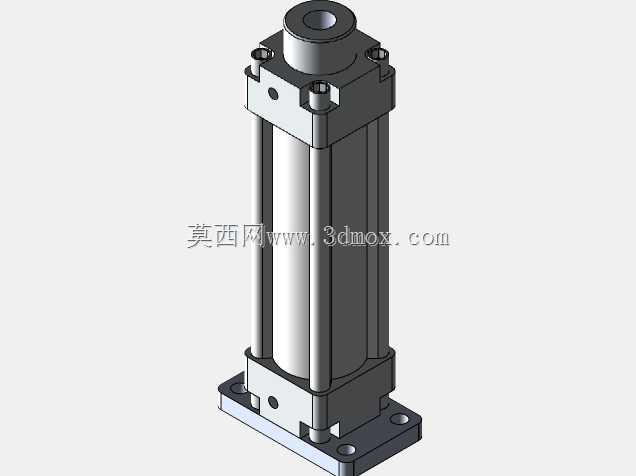

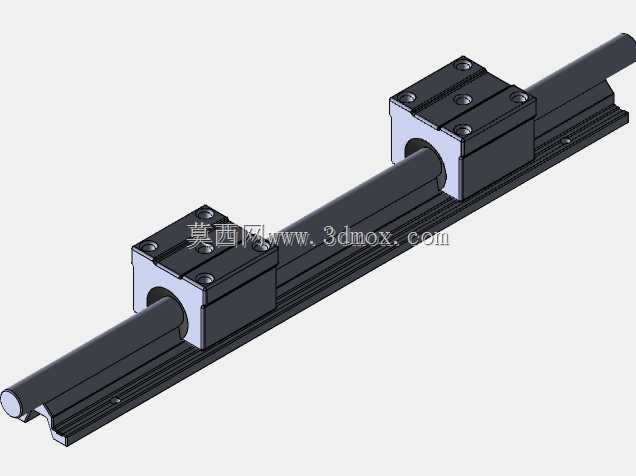

该设备面向乳腺疾病影像学筛查场景设计，核心用途是通过低剂量X射线钼靶摄影获取乳腺软组织影像，为临床乳腺病变筛查、诊断提供清晰的影像学依据，适配放射科、体检中心等场所的乳腺专项检查需求。整体采用立式落地布局，主体分为下部电气柜体、中部检测工位、上部射线发生组件三个功能区段，下部柜体采用钣金拼接式结构，内部预留高压发生模块、控制电路、散热组件的安装空间，柜体底部设置平整安装底板，可直接通过膨胀螺栓固定于平整混凝土地面，安装边界需预留后侧600mm以上检修空间，左右两侧各预留400mm操作间隙，满足日常设备维护与受检者通行需求。中部检测工位设置可升降的承托平台与压迫组件，承托平台采用低射线吸收率的轻质板材制作，压迫组件可沿垂直方向调整行程，适配不同体型受检者的检查体位，同时保证摄影过程中乳腺组织受压均匀，减少影像模糊问题。上部射线发生组件通过立式立柱与下部柜体连接，立柱内置线性导轨与传动结构，可带动射线组件沿垂直方向调整高度，射线束出口正对中部承托平台中心，保证摄影焦片距符合临床检查的规范要求。设计过程中优先考虑临床操作的便捷性与结构稳定性，整体框架采用标准铝型材与钣金折弯件组合搭建，在保证结构刚性的前提下控制设备整体重量，各功能模块采用模块化安装设计，射线组件、压迫机构、电气柜体均可独立拆装，便于后期部件更换与维护。设备外露边角均做圆角钝化处理，避免检查过程中磕碰受检者，线缆全部内置在立柱与柜体内部，既保证外观整洁，也避免线缆外露带来的安全隐患。整体外形在满足功能布局的前提下控制占地尺寸，适配中小型检查室的空间摆放需求，结构受力经过校核，上部射线组件在全行程升降过程中无晃动偏移，保证摄影成像的位置精度。
